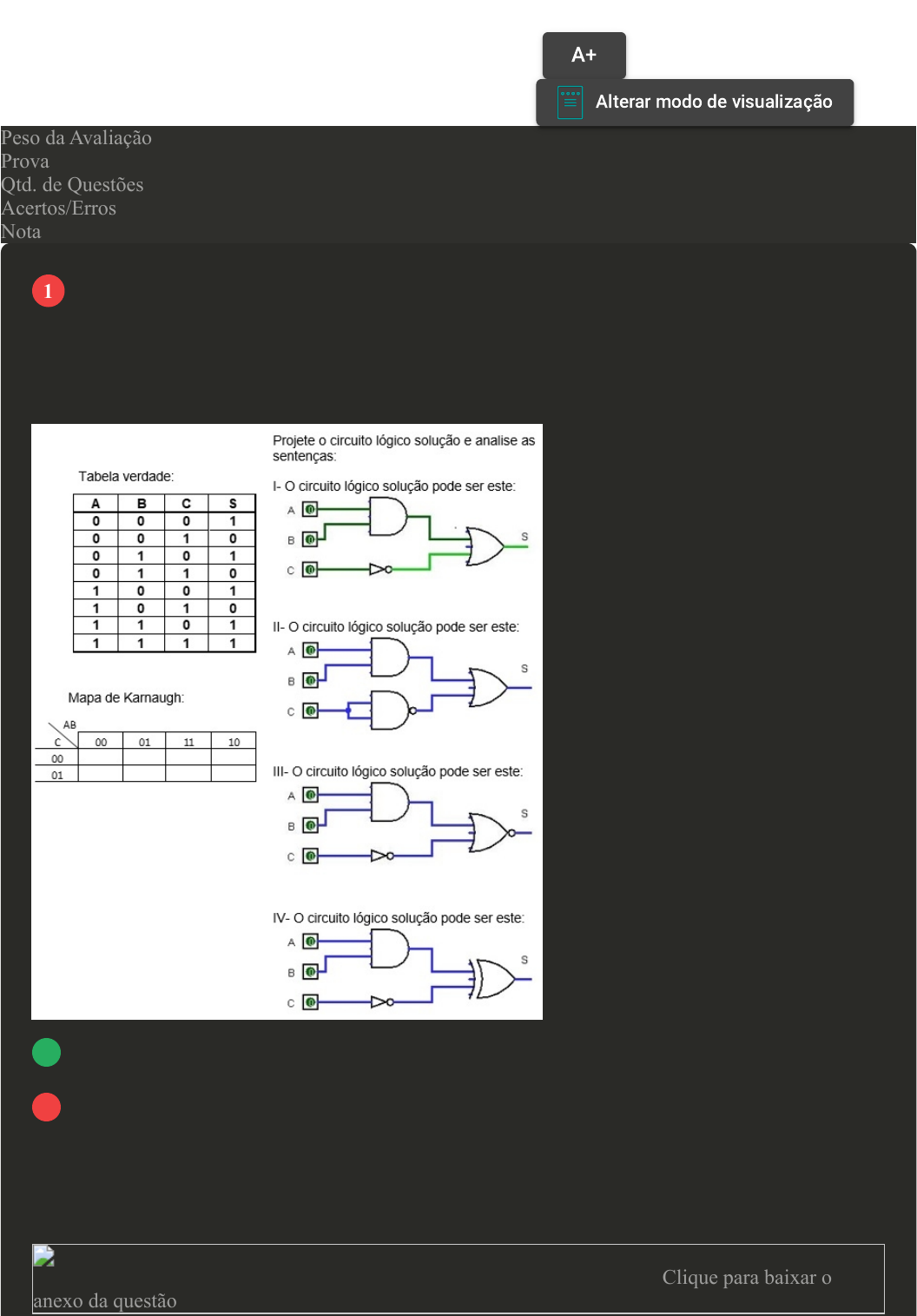

Os circuitos lógicos digitais podem ser classificados em circuitos combinacionais e em circuitos
sequenciais. Para o seu projeto, são muito utilizados os Mapas de Karnaugh, cujo objetivo é fazer a
simplificação de expressões Booleanas de forma simples e rápida. Os valores da tabela verdade do
circuito são inseridos no mapa de Karnaugh, específico para cada quantidade de variáveis de entrada
do circuito.
Assinale a alternativa CORRETA:
A As sentenças I e II estão corretas.
B As sentenças I e IV estão corretas.
C As sentenças III e IV estão corretas.
D As sentenças II e III estão corretas.
q 967698-EEA121-PROJETO COMBINACIONAL 3 VAR (An Sentenças)Clique para baixar o
anexo da questão
 VOLTAR
A+
Alterar modo de visualização
1
Usuário
Retângulo
O arranjo básico de Flip-flops chamado "registrador de deslocamento" (em inglês, shift register) é um
circuito que permite trabalhar sequências de estados (saídas binárias) de acordo com determinados
padrões. Esse circuito é muito utilizado como conversor de informação, podendo converter do
formato paralelo para série, e do formato série para paralelo. Observando a figura de um conversor
série-paralelo e considerando que no início todas as saídas Q estão em nível lógico 0 (zero),
classifique V para as sentenças verdadeiras e F para as falsas:
( ) Considerando a sequência 1101 na entrada série, após o segundo pulso de clock as saídas
negadas serão 1011, ou seja, Q3=0, Q2=1, Q1=0 e Q0=0.
( ) Considerando a sequência 1101 na entrada série, após o segundo pulos de clock as saídas serão
0010, ou seja, Q3=0, Q2=0, Q1=1 e Q0=0.
( ) Considerando a sequência 0101 na entrada série, após o terceiro pulso de clock as saídas negadas
serão 1010, ou seja, Q3=0, Q2=1, Q1=0 e Q0=1.
( ) Considerando a sequência 0101 na entrada série, após o terceiro pulso de clock as saídas serão
1010, ou seja, Q3=1, Q2=0, Q1=1 e Q0=0.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - V.
B V - F - F - V.
C V - F - V - F.
D F - V - V - F.
Para entender o comportamento de um circuito lógico, devemos determinar sua expressão booleana
através da análise das entradas do circuito e as funções lógicas presentes no circuito. Considere que '
representa a negação da variável lógica (Ex: A'= negação de A, Ex2: (C.D)' = a negação do produto
lógico de C e D). Considere o circuito a seguir:
Revisar Conteúdo do Livro
2
Revisar Conteúdo do Livro
3
Assinale a alternativa CORRETA que apresenta a expressão booleana correspondente:
A S = A.B+C'+(C.D)'
B S = (A.B)'+C'+(C.D)'
C S = A.B+C+(C.D)'
D S = A.B+(C.D)'
Mapa de Karnaugh é um método muito eficiente para simplificação de expressões booleanas. Ele
utiliza a tabela verdade do sistema lógico, porém disposta em forma de mapas específicos, que variam
conforme a quantidade de variáveis de entrada do sistema. Podem existir sistemas que tenham
algumas situações de entradas que causam saídas irrelevantes, gerando as chamadas condições
irrelevantes.
Revisar Conteúdo do Livro
4
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - V.
B V - V - F - F.
C V - F - V - F.
D F - F - V - V.
q 967940-EEA121-MAPA COM AGRUPAMENTO(V ou F)Clique para baixar o anexo da questão
O comportamento ou funcionamento de um circuito lógico digital é representado por expressões
booleanas utilizando operações lógicas sobre as variáveis de entrada e obtendo a saída ou resposta
desse circuito. O funcionamento de um circuito ou sistema digital também pode ser descrito
utilizando uma tabela verdade. Observe a tabela verdade e analise as sentenças a seguir:
Revisar Conteúdo do Livro
5
Assinale a alternativa CORRETA:
A As sentenças I e III estão corretas.
B As sentenças III e IV estão corretas.
C As sentenças II e IV estão corretas.
D As sentenças I e II estão corretas.
q 966884-EEA121-OBTER EXPRESSÃO BOOLEANA (An Sentenças)Clique para baixar o anexo
da questão
O Latch e o Flip-flop são os elementos de memória mais empregados em circuitos sequenciais.
Existem alguns tipos de Latches, sendo que o Latch RS básico é o mais simples. Ele pode ter suas
saídas alteradas no instante em que ocorre a mudança dos níveis aplicados nas entradas R e S, porque
funciona no modo assíncrono. Uma terceira entrada, chamada Habilitar (Enable, em inglês), pode ser
implementada no Latch RS, conforme apresentado no circuito da figura. Considerando esse circuito e
a tabela verdade apresentados na figura, analise as seguintes sentenças:
I- A saída Qf (valor futuro de Q) vai permanecer igual ao valor anterior (memória) quando fizermos a
entrada En=0, independente dos valores das entrada R e S do Latch.
II- A saída Qf (valor futuro de Q) terá suas variações conforme a tabela verdade do Latch RS quando
Revisar Conteúdo do Livro
6
fizermos a entrada En=1.
III- A saída Qf (valor futuro de Q) vai permanecer igual ao valor anterior (memória) quando fizermos
a entrada En=1, independente dos valores das entrada R e S do Latch.
IV- A saída Qf (valor futuro de Q) terá suas variações conforme a tabela verdade do Latch RS quando
fizermos a entrada En=0.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças III e IV estão corretas.
C As sentenças I e III estão corretas.
D As sentenças I e II estão corretas.
[Laboratório Virtual – Circuito com Lógica Booleana] Um dos circuitos integrados (CIs) utilizados no
experimento era o SN 74HC08N, o qual é composto por quatro portas AND de duas entradas cada.
Ao projetar um circuito com portas lógicas, devemos verificar se o circuito integrado possui todas as
portas lógicas necessárias ou se será necessário inserir um outro CI para atender aos requisitos do
projeto. A figura apresenta um circuito lógico que será projetado:
Revisar Conteúdo do Livro
7
Sobre a utilização do circuito integrado para o projeto da figura, assinale a alternativa CORRETA:
A Será possível construir o circuito lógico apresentando apenas com o CI SN 74HC08N, pois este
componente também possui portas AND de três entradas.
B Será possível construir o circuito lógico apresentado apenas com o CI SN 74HC08N, pois esse
componente possui todas as portas lógicas do circuito.
C Não será possível construir o circuito lógico apresentando apenas com o CI SN 74HC08N, pois
esse componente não é composto por portas lógicas OR (OU) e nem portas NOT (Inversora).
D Serão necessários dois CIs SN 74HC08N para construir o circuito lógico apresentado, visto que
as portas lógicas OR (OU) e nem portas NOT (Inversora) estarão presentes no segundo CI.
A relação entre flexibilidade na contagem e complexidade no projeto dos contadores síncronos
destaca a importância de considerações cuidadosas e da aplicação de lógica específica para alcançar
os resultados desejados. Considere o desenvolvimento de um sistema de controle, onde há a
necessidade de uma contagem flexível para coordenar operações complexas. Foi decidido
implementar um contador síncrono nesse projeto, devido a sua capacidade de oferecer uma gama
mais ampla de padrões numéricos. No entanto, ao realizar os testes foi observado que, em certas
circunstâncias, o contador síncrono não conseguia atingir os estados desejados, gerando resultados
inesperados. Dessa forma, se tornou necessária a revisão do projeto a cada pulso de Clock para
corrigir e aprimorar as transições de estado. Visto que é necessário pensar no contador síncrono em
operação a cada pulso de Clock, para garantir as saídas desejadas. Com base no problema
apresentado, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Com base no projeto apresentado, a escolha de um contador síncrono proporcionou flexibilidade
na contagem, mas a complexidade adicional no design não representou um desafio significativo.
( ) Durante os testes iniciais, percebeu-seque os resultados inesperados no contador síncrono
indicavam que diferentes mudanças de estado estavam concorrendo para serem processadas em uma
sequência específica.
( ) O problema apresentado destacou a vantagem dos contadores síncronos em situações que
demandam flexibilidade na geração de padrões numéricos.
( ) O texto sugere que, embora os contadores síncronos possam demandar uma análise cuidadosa do
design a cada pulso de Clock, essa prática não é essencial para garantir a precisão na contagem.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - F - V.
B V - F - V - V.
8
C V - F - F - F.
D F - V - V - F.
[Laboratório Virtual – Circuito com Lógica Booleana] Através da realização do laboratório, foi
possível verificar o comportamento do LED utilizando um circuito com uma porta lógica OR (OU) e
duas variáveis de entrada. Em um experimento real, muitas vezes não temos um circuito integrado
que possui a porta necessária. Desta forma, é possível utilizar a autossuficiência das portas NAND
(NÃO-E) e NOR (NÃO-OU) para criar um circuito que se comporte como uma OR. As portas lógicas
NAND e NOR são autossuficientes e podem ser usadas para construir qualquer circuito lógico digital.
Sobre o circuito que poderia substituir a porta OR utilizando a autossuficiência, assinale a alternativa
CORRETA:
A Essa substituição é impossível dentro da eletrônica digital.
B É necessário a utilização de apenas duas portas Não-E, resultando na obtenção da porta OU
(OR).
C São utilizadas três portas Não-E para conseguir uma porta OU (OR).
D A porta OR pode ser obtida a partir do curto-circuito das entradas da porta Não-E.
O funcionamento dos Flip-flops é bastante semelhante ao dos Latches, mas tem uma diferença
fundamental. Essa diferença é que transições nas saídas do Flip-flop só poderão ocorrer na borda de
subida ou na borda de descida do sinal de clock aplicado. Portanto, os Flip-flops são circuitos que
funcionam de forma síncrona, ou sincronizada com a transição do pulso de clock. questão, classifique
V para a sentenças verdadeiras e F para as sentenças falsas.
Revisar Conteúdo do Livro
9
Revisar Conteúdo do Livro
10
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - V - V.
B F - V - F - V.
C V - V - F - F.
D V - F - V - F.
q 971015-EEA121-FORMAS DE ONDE FF JK(V ou F)Clique para baixar o anexo da questão
