EaD-LabModelo 1



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.
Atividade Prática

Nome: John Jhowson Silva Santos
RU: 2321355

PROCEDIMENTOS EXPERIMENTAIS EXPERIÊNCIA 1: Retificador de meia
onda
O retificador de meia onda usa um componente (o diodo) para atuar como
uma "válvula" elétrica, permitindo que apenas metade da corrente alternada (que
muda de direção) passe em uma única direção. A outra metade é simplesmente
bloqueada, resultando em uma corrente contínua que pulsa (liga e desliga) ao invés
de ser um fluxo constante.


Tabela 1: Sinais de entrada e saída de um retificador de meia onda.
Parâmetro 𝒗𝒊 𝒗𝒐
Tensão pico a pico
[V]
45,6 23,0
Frequência [Hz] 60 60

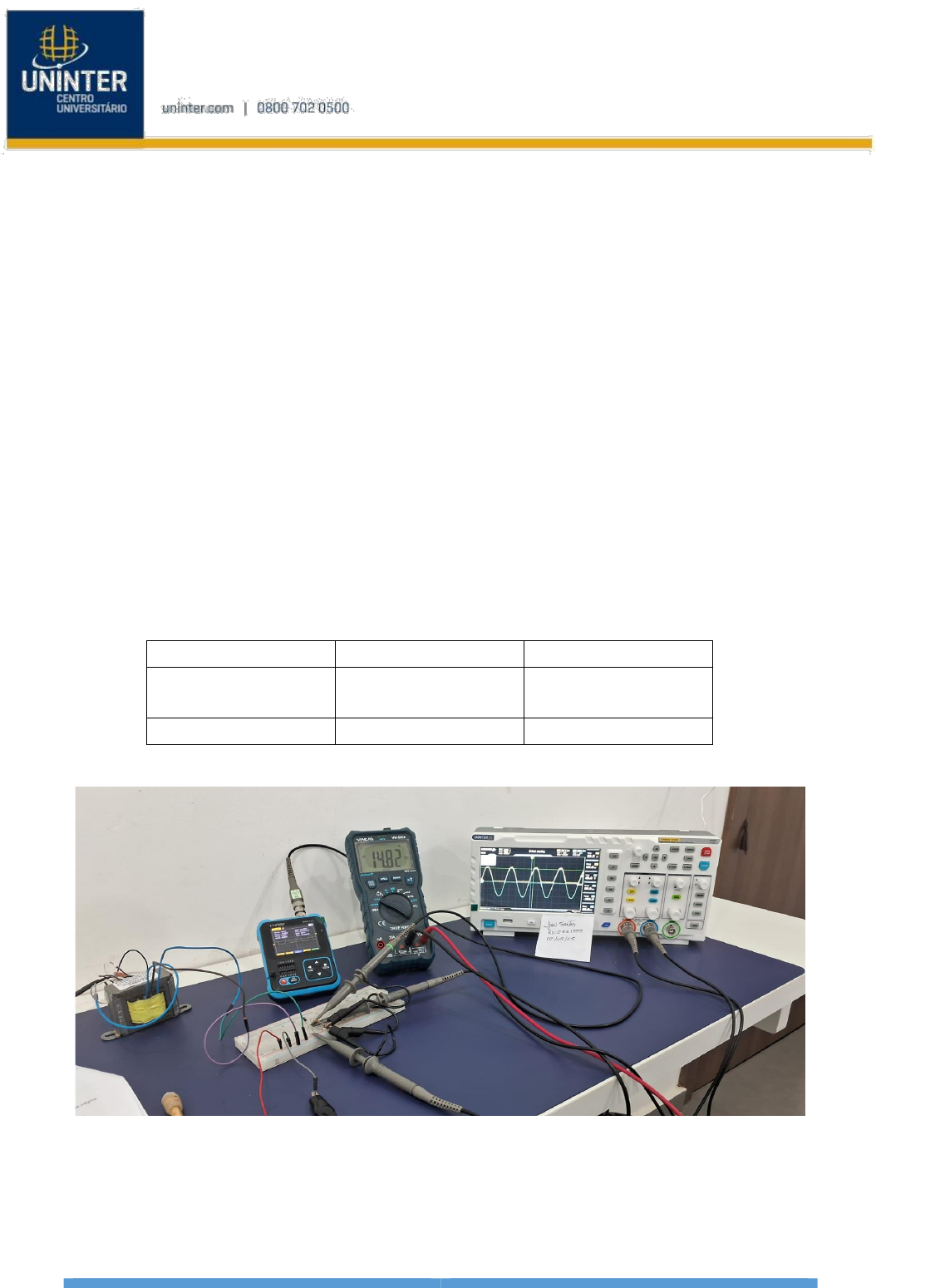

Figura 1: Teste prático






EaD-LabModelo 2



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.
Figura 2: Meia onda no osciloscópio
Figura 3: Teste prático



EaD-LabModelo 3



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.

Figura 4: Circuito montado na protoboard


Curva de transferência
Tabela 2: Curva de transferência de um retificador de meia onda.
𝒗𝒊 𝒗𝒐
-22,2 0
-20 0
-16,2 0
-8 0
-2 0
0 0
2 2,19
 8 8,16
 12 11,86
 16,2 16,84
22 21,54




EaD-LabModelo 4



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.
Figura 5: Gráfico de meia onda

EXPERIÊNCIA 2: Retificador de onda completa
Um retificador de onda completa é um circuito eletrônico que converte a
corrente alternada (CA) em corrente contínua (CC), utilizando ambos os semiciclos
da onda CA de entrada. Isso resulta em uma CC pulsante na saída, com uma
frequência que é o dobro da frequência da CA de entrada, e com uma tensão média
CC significativamente maior do que a obtida com um retificador de meia onda.


Tabela 3: Sinais de entrada e saída de um retificador de meia onda.
Parâmetro 𝒗𝒊 𝒗𝒐
Tensão pico a pico
[V]
 46,6 23,4
Frequência [Hz] 60 120









EaD-LabModelo 5



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


Figura 6: Circuito montado protoboard

Figura 7: Onda no osciloscópio


Utilizado um transformador com uma derivação central no seu enrolamento
secundário e dois diodos. Cada diodo conduz durante um dos semiciclos da CA de
entrada. A derivação central serve como o ponto de referência comum, e cada
metade do secundário do transformador alimenta um diodo. A tensão na carga é a
combinação dos semiciclos retificados de cada metade do secundário.


EaD-LabModelo 6



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.
Figura 8: Onda no osciloscópio



Tabela 4: Curva de transferência de uma onda completa.
𝒗𝒊 𝒗𝒐
 -18,2 18,1
-16,3 16,2
-8,20 8,13
-2,21 2,25
0 0
6,20 6,13
 8,19 8,2
14,7 14,3
16,24 16,1
18,6 18,9
22,2 22,9





EaD-LabModelo 7



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.

Curva de transferência

Figura 9: Gráfico de onda completa
EXPERIÊNCIA 3: Amplificador operacional

Amplificador inversor
O amplificador inversor é uma configuração versátil e fundamental do
amplificador operacional, oferecendo amplificação com ganho controlável e
inversão de fase, sendo amplamente empregado em diversas aplicações
eletrônicas.
Para calculamos o ganho de tensão (Av) do amplificador inversor é preciso
determinar a razão entre o resistor de realimentção e o resistor de entrada,
utilizaremos a formula seguinte.




EaD-LabModelo 8



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.
Adotaremos os seguintes valores para os resistores para ambos R1: 1kΩ e
R2: 2,2KΩ.
Figura 10: Cálculo do resistor R2
Figura 11: Circuito montado na protoboard


Obs.: Durante a realização do teste pratico foi identificado muito ruido causando
interferência no sinal medido pelo osciloscópio.


EaD-LabModelo 9



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.

Figura 12: Sinal no osciloscópio


Amplificador não inversor
O amplificador não inversor é outra configuração fundamental de
amplificador operacional (op-amp) que produz um sinal de saída com a mesma
polaridade (não invertida) em relação ao sinal de entrada.
Para calculamos o ganho de tensão (Av) do amplificador não inversor é
preciso determinar a razão entre o resistor de realimentção e o resistor de entrada,
utilizaremos a formula seguinte.




EaD-LabModelo 10



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.

Figura 13: Cálculo do resistor R2
Figura 14: Circuito montado na protoboard










EaD-LabModelo 11



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.

Figura 15: Onda no osciloscópio


Figura 16: Teste pratico















EaD-LabModelo 12



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.

Tabela 5: ganho de tensão (Av)
Inversor Não inversor
(Av) Calculado (Av) Medido (Av) Calculado (Av) Medido
-2 -1,457 4 2.728


A interferência de ruído elétrico durante os experimentos perturbou os sinais
medidos por multímetros e osciloscópios. Isso resultou em leituras instáveis e
formas de onda distorcidas, dificultando a precisão, sobretudo em sinais de baixa
amplitude, e comprometendo o cálculo correto do ganho do amplificador. Minimizar
esse ruído, utilizando blindagem, aterramento adequado, filtragem e averaging, é
crucial para garantir a confiabilidade das medições.
