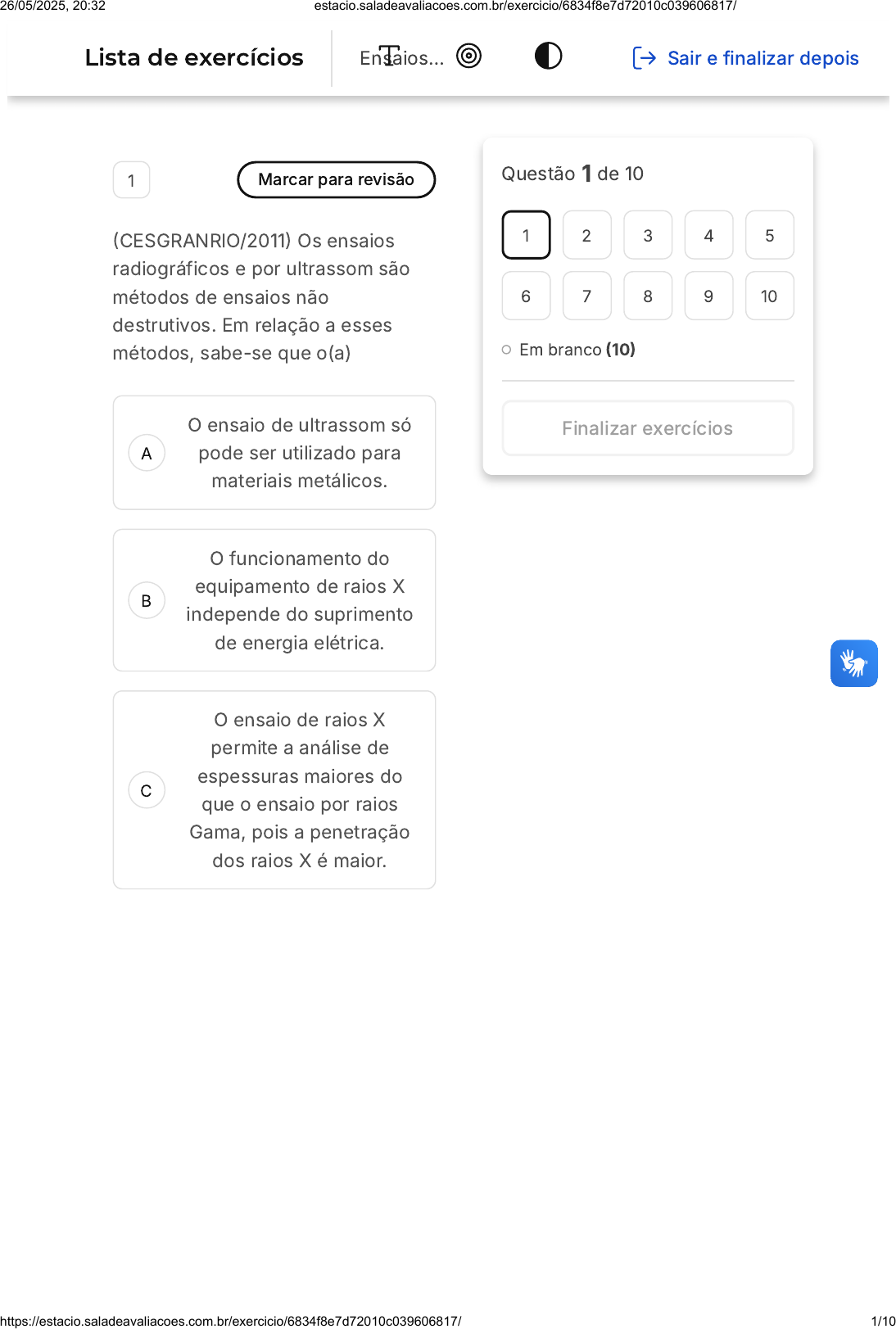

(CESGRANRIO/2011) Os ensaios
radiográficos e por ultrassom são
métodos de ensaios não
destrutivos. Em relação a esses
métodos, sabe-se que o(a)
O ensaio de ultrassom só
pode ser utilizado para
materiais metálicos.
O funcionamento do
equipamento de raios X
independe do suprimento
de energia elétrica.
O ensaio de raios X
permite a análise de
espessuras maiores do
que o ensaio por raios
Gama, pois a penetração
dos raios X é maior.
Questão 1 de 10
Em branco (10)
1 2 3 4 5
6 7 8 9 10
Finalizar exercícios
Lista de exercícios Ensaios… Sair e finalizar depois
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 1/10
D
E
O ensaio de ultrassom pelo
método de reflexão
permite a determinação da
profundidade em que se
encontra o defeito.
A maior parte da energia é
liberada na forma de calor
no processo de geração
de raios Gama, sendo
necessário um sistema de
refrigeração.
2 Marcar para revisão
(CESGRANRIO/2012). Líquidos
penetrantes é uma das principais
técnicas de ensaios não destrutivos.
Nessa técnica, aplica-se um líquido
sobre a superfície do componente.
Esse líquido penetra no interior da
descontinuidade, que é indicada por
um agente revelador. Nesse
contexto, considere as afirmativas
abaixo.
I - A presença de ar no interior da
descontinuidade dificulta a
penetração do líquido.
II - O líquido penetra no interior da
descontinuidade por efeito de
forças capilares.
III - Líquidos menos viscosos
penetram mais facilmente nas
descontinuidades.
IV - Líquidos menos viscosos
penetram com menor velocidade
nas descontinuidades.
Está correto o que se afirma em
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 2/10
A
B
C
D
E
I, III
II, IV
I, II, III
II, III, IV
I, II, IV
3 Marcar para revisão
(CESGRANRIO/2010) Sobre o ensaio
por líquidos penetrantes, analise as
seguintes afirmativas:
I - após a aplicação do líquido
penetrante, a remoção do excesso
ocorrerá após o exame das
indicações apresentadas na
superfície do material.
II - a aplicação do revelador extrai
para a superfície o líquido que
penetrou nas aberturas superficiais
do material.
III - materiais com porosidade
acentuada são mais susceptíveis a
esse tipo de ensaio, pois fornecerão
indicações mais visíveis pelo fato
de absorverem grande quantidade
do líquido penetrante aplicado.
Está correto APENAS o que se
afirma em
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 3/10
A
B
C
D
E
A
B
C
I
II
III
I, II
II, III
4 Marcar para revisão
(NUCEPE/2018) Quanto ao ensaio
não-destrutivo por ultrassom,
responda: para que o transdutor
ultrassônico utilizado nesse ensaio
tenha o acoplamento acústico
satisfatório com a peça, devemos:
Adicionar líquido
acoplante.
Pressionar o transdutor
com mais força sobre a
peça.
Usinar a superfície de
ensaio.
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 4/10
D
E
A
B
C
D
E
Fazer uma excitação
acústica inicial com
martelo.
Fazer um polimento da
superfície.
5 Marcar para revisão
(Universidade Federal do Triângulo
Mineiro\2014) Os ensaios não
destrutivos por líquidos penetrantes
são amplamente utilizados na
detecção de descontinuidades
superficiais. Entretanto, esses
ensaios apresentam algumas
limitações, tais como:
Não podem ser aplicados
em materiais dúcteis.
Não são adequados a
materiais com elevado teor
de carbono.
São de difícil aplicação em
campo.
Não são recomendados
para aplicações em
superfícies porosas ou
absorventes.
São difíceis de serem
executados em peças com
grandes dimensões.
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 5/10
A
B
C
D
E
6 Marcar para revisão
(IEMA/2007 - Adaptada). Ensaios
não-destrutivos são comumente
utilizados para verificar a condição
de peças. Acerca desse tipo de
ensaio, são feitas as seguintes
afirmativas:
I - Nos ensaios de detecção de
trincas com líquido penetrante, não
há limitações quanto ao tamanho e
a forma das peças a serem
ensaiadas nem quanto ao tipo de
material, desde que as trincas
sejam superficiais.
II - Os ensaios com ultrassom são
bastante utilizados para detectar
descontinuidades em todo o volume
da peça, porém só são aplicáveis a
materiais metálicos.
III - Para melhorar a nitidez de
imagem nos ensaios de raios X,
uma alternativa é diminuir o
tamanho da fonte emissora.
São corretas apenas:
I
II
III
I, III
II, III
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 6/10
A
B
C
D
E
A
B
7 Marcar para revisão
(CESGRANRIO/2012 - Adaptada). Os
ensaios não destrutivos (END) são
amplamente utilizados na inspeção
de componentes mecânicos. O
primeiro ensaio não destrutivo a ser
utilizado no controle de qualidade
de juntas soldadas é o ensaio
por líquido penetrante.
por partícula magnética.
por ultrassom.
radiográfico.
visual.
8 Marcar para revisão
(IFRS/2014) Assinale a alternativa
correta que apresenta dois métodos
de ensaios não destrutivos (END)
que podem ser empregados para
detecção de descontinuidades
internas em barras laminadas.
Ultrassom e inspeção
visual.
Radiográfico e ultrassom.
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 7/10
C
D
E
Ultrassom e líquidos
penetrantes.
Radiográfico e inspeção
visual.
Líquidos penetrantes e
radiográfico.
9 Marcar para revisão
(CESGRANRIO/2010) O ensaio não
destrutivo que utiliza os Raios X
permite a detecção de
descontinuidades, como inclusões,
bolhas, alteração da massa
específica e micro trincas, no
interior de uma peça. Dois fatores
de extrema importância na
qualidade dos resultados obtidos
por essa técnica são a distância e a
posição relativas entre os
elementos fonte de radiação, peça e
filme. Analise as afirmativas a
seguir, relacionadas a esses dois
fatores.
I - O filme e a peça devem ficar o
mais próximo possível para que a
imagem projetada represente o
tamanho real da peça.
II - A fonte de radiação deve ficar o
mais afastada possível da peça e do
filme para minimizar o efeito de
ampliação da imagem.
III - Quanto maiores as dimensões
da fonte emissora, maior a nitidez
da imagem.
IV - Para se eliminar a distorção da
imagem, a fonte emissora deve ser
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 8/10
A
B
C
D
E
posicionada o mais perpendicular
possível à base da peça e ao filme.
Estão corretas APENAS as
afirmativas:
I, II
III, IV
I, II, IV
I, III, IV
II, III, IV
10 Marcar para revisão
(CESGRANRIO/2012 - Adaptada) O
ensaio visual em materiais é a
técnica mais antiga de ensaios não
destrutivos utilizada pelo homem. A
seguir, são apresentados fatores
que influenciam na indicação visual
de defeitos:
I - Limpeza da superfície
inspecionada
II - Acabamento da superfície
inspecionada
III - Qualificação do soldador
São corretas apenas:
26/05/2025, 20:32 estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/
https://estacio.saladeavaliacoes.com.br/exercicio/6834f8e7d72010c039606817/ 9/10
A
B
C
D
E
I
II
III
I, II
II, III
