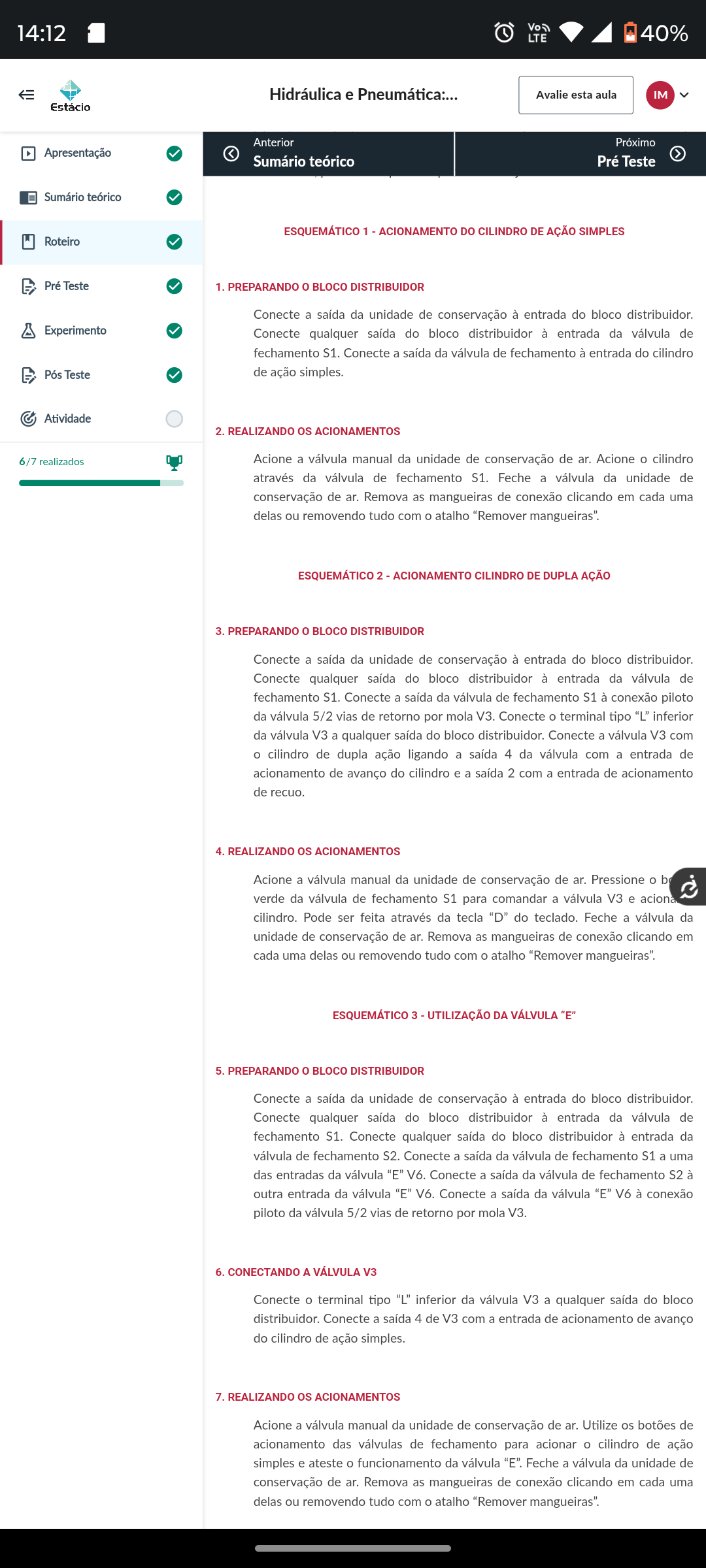

4:12 LTE 40% Hidráulica e Pneumática:... Avalie esta aula IM Estácio Anterior Próximo Apresentação > Sumário teórico Pré Teste Sumário teórico ESQUEMÁTICO 1 ACIONAMENTO DO CILINDRO DE AÇÃO SIMPLES Roteiro Pré Teste 1. PREPARANDO BLOCO DISTRIBUIDOR Conecte a saída da unidade de conservação à entrada do bloco distribuidor. Experimento Conecte qualquer saída do bloco distribuidor à entrada da válvula de fechamento Conecte a saída da válvula de fechamento à entrada do cilindro Pós Teste de ação simples. Atividade 2. REALIZANDO os ACIONAMENTOS realizados Acione a válvula manual da unidade de conservação de ar. Acione o cilindro através da válvula de fechamento S1. Feche a válvula da unidade de conservação de ar. Remova as mangueiras de conexão clicando em cada uma delas ou removendo tudo com o atalho "Remover mangueiras". ESQUEMÁTICO 2 ACIONAMENTO CILINDRO DE DUPLA AÇÃO 3. PREPARANDO o BLOCO DISTRIBUIDOR Conecte a saída da unidade de conservação à entrada do bloco distribuidor. Conecte qualquer saída do bloco distribuidor à entrada da válvula de fechamento S1. Conecte a saída da válvula de fechamento S1 à conexão piloto da válvula 5/2 vias de retorno por mola V3. Conecte o terminal tipo "L' inferior da válvula V3 a qualquer saída do bloco distribuidor. Conecte a válvula V3 com cilindro de dupla ação ligando a saída 4 da válvula com a entrada de acionamento de avanço do cilindro e a saída 2 com a entrada de acionamento de 4. REALIZANDO os ACIONAMENTOS Acione a válvula manual da unidade de conservação de ar. Pressione o b verde da válvula de fechamento S1 para comandar a válvula V3 e aciona cilindro. Pode ser feita através da tecla "D" do teclado. Feche a válvula da unidade de conservação de ar. Remova as mangueiras de conexão clicando em cada uma delas ou removendo tudo com o atalho "Remover mangueiras". ESQUEMÁTICO 3 UTILIZAÇÃO DA VÁLVULA "E" 5. PREPARANDO o BLOCO DISTRIBUIDOR Conecte a saída da unidade de conservação à entrada do bloco distribuidor. Conecte qualquer saída do bloco distribuidor à entrada da válvula de fechamento Conecte qualquer saída do bloco distribuidor à entrada da válvula de fechamento S2. Conecte a saída da válvula de fechamento S1 a uma das entradas da válvula "E" V6. Conecte a saída da válvula de fechamento S2 à outra entrada da válvula V6. Conecte a saída da válvula "E" V6 à conexão piloto da válvula 5/2 vias de retorno por mola 6. CONECTANDO A VÁLVULA V3 Conecte o terminal tipo "L" inferior da válvula V3 a qualquer saída do bloco distribuidor. Conecte a saída 4 de V3 com a entrada de acionamento de avanço do cilindro de ação simples. 7. REALIZANDO os ACIONAMENTOS Acione a válvula manual da unidade de conservação de ar. Utilize os botões de acionamento das válvulas de fechamento para acionar o cilindro de ação simples e ateste o funcionamento da válvula Feche a válvula da unidade de conservação de ar. Remova as mangueiras de conexão clicando em cada uma delas ou removendo tudo com o atalho "Remover mangueiras".
