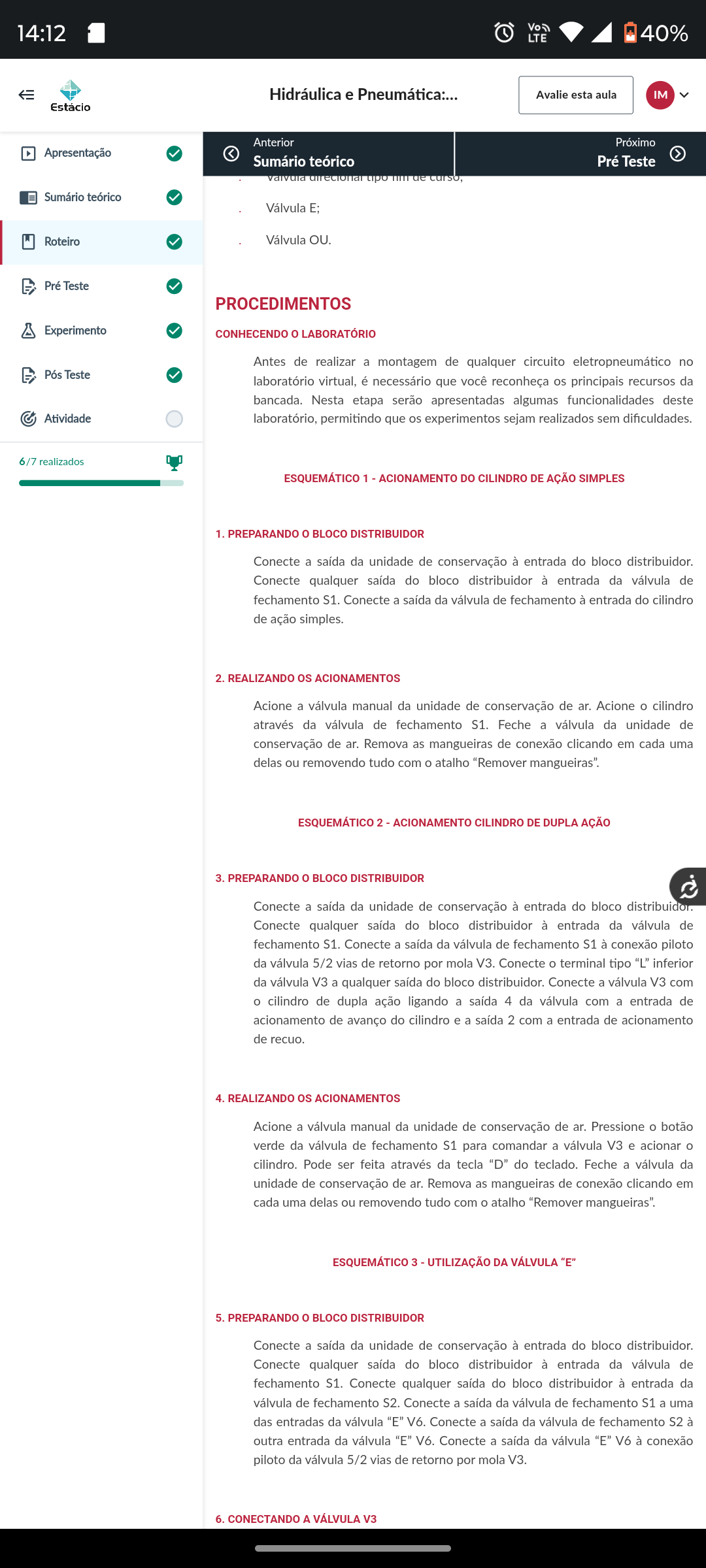

14:12 LTE 40% Hidráulica e Pneumática:.. Avalie esta aula IM Estácio Anterior Próximo Apresentação Sumário teórico Pré Teste tipo de Sumário teórico Válvula Roteiro Válvula Pré Teste PROCEDIMENTOS Experimento CONHECENDO o LABORATÓRIO Antes de realizar a montagem de qualquer circuito eletropneumático no Pós Teste laboratório virtual, é necessário que você reconheça os principais recursos da Nesta etapa serão apresentadas algumas funcionalidades deste Atividade permitindo que os experimentos sejam realizados sem 6/7 realizados ESQUEMÁTICO 1 ACIONAMENTO DO CILINDRO DE AÇÃO SIMPLES 1. PREPARANDO o BLOCO DISTRIBUIDOR Conecte a saída da unidade de conservação à entrada do bloco distribuidor. Conecte qualquer saída do bloco distribuidor à entrada da válvula de fechamento S1. Conecte a saída da válvula de fechamento à entrada do cilindro de ação simples. 2. REALIZANDO os ACIONAMENTOS Acione a válvula manual da unidade de conservação de ar. Acione o cilindro através da válvula de fechamento S1. Feche a válvula da unidade de conservação de ar. Remova as mangueiras de conexão clicando em cada uma delas ou removendo tudo com o atalho "Remover mangueiras". ESQUEMÁTICO 2 - ACIONAMENTO CILINDRO DE DUPLA AÇÃO 3. PREPARANDO o BLOCO DISTRIBUIDOR Conecte a saída da unidade de conservação à entrada do bloco distribuidor. Conecte qualquer saída do bloco distribuidor à entrada da válvula de fechamento S1. Conecte a saída da válvula de fechamento S1 à conexão piloto da válvula 5/2 vias de retorno por mola V3. Conecte o terminal tipo "L" inferior da válvula V3 a qualquer saída do bloco distribuidor. Conecte a válvula V3 com cilindro de dupla ação ligando a saída 4 da válvula com a entrada de acionamento de avanço do cilindro e a saída 2 com a entrada de acionamento de recuo. 4. REALIZANDO os ACIONAMENTOS Acione a válvula manual da unidade de conservação de ar. Pressione o botão verde da válvula de fechamento S1 para comandar a válvula V3 e acionar o cilindro. Pode ser feita através da tecla "D" do teclado. Feche a válvula da unidade de conservação de ar. Remova as mangueiras de conexão clicando em cada uma delas ou removendo tudo com o atalho "Remover mangueiras". ESQUEMÁTICO 3 - UTILIZAÇÃO DA VÁLVULA "E" 5. PREPARANDO o BLOCO DISTRIBUIDOR Conecte a saída da unidade de conservação à entrada do bloco distribuidor. Conecte qualquer saída do bloco distribuidor à entrada da válvula de fechamento S1. Conecte qualquer saída do bloco distribuidor à entrada da válvula de fechamento S2. Conecte a saída da válvula de fechamento S1 a uma das entradas da válvula "E" V6. Conecte a saída da válvula de fechamento S2 à outra entrada da válvula "E" V6. Conecte a saída da válvula "E" V6 à conexão piloto da válvula 5/2 vias de retorno por mola V3. 6. CONECTANDO A VÁLVULA V3
