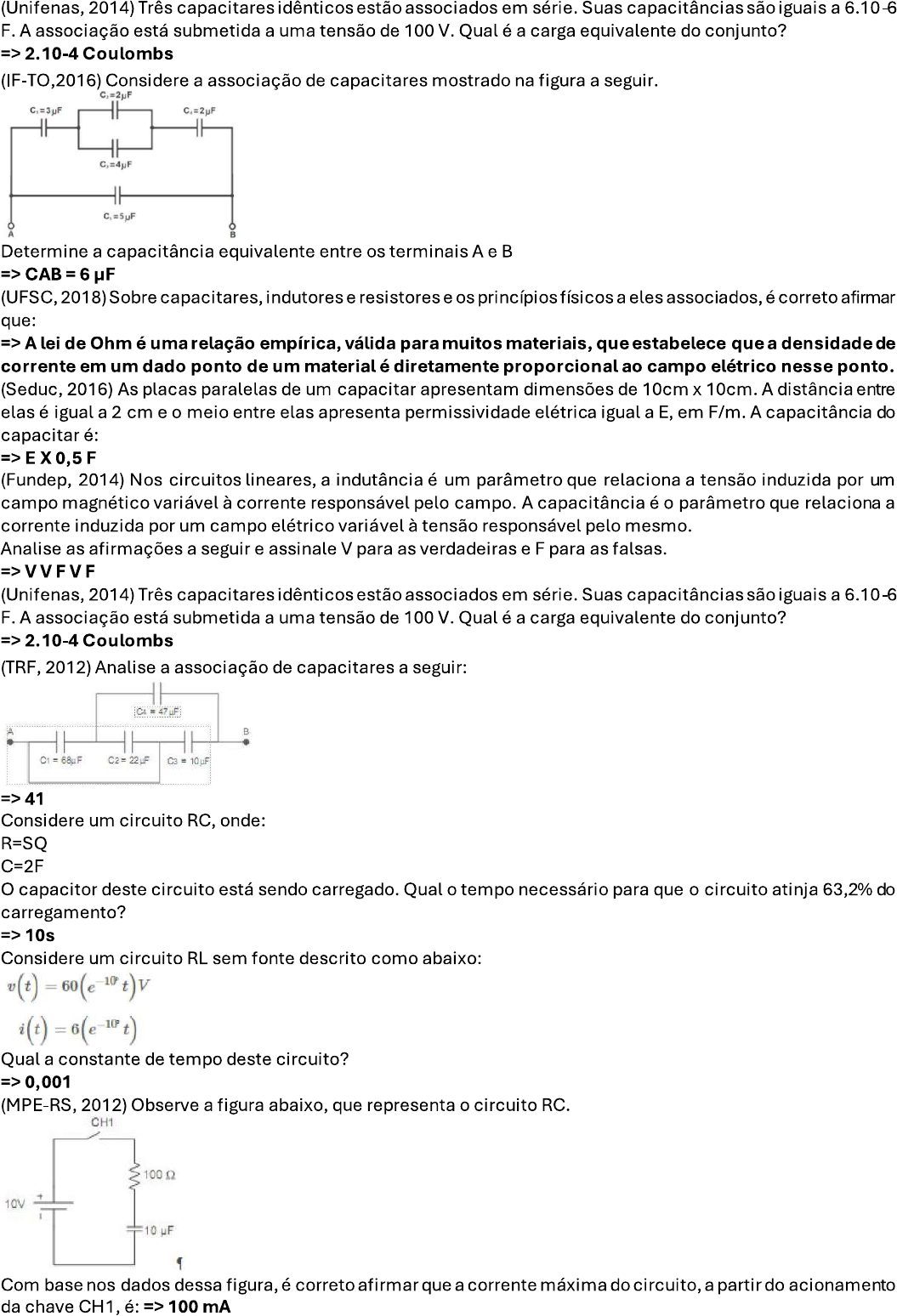

(Unifenas, 2014) Três capacitares idênticos estão associados em série. Suas capacitâncias são iguais a 6.10-6 F. A associação está submetida a uma tensão de 100 V. Qual é a carga equivalente do conjunto? => 2.10-4 Coulombs (IF-TO,2016) Considere a associação de capacitares mostrado na figura a seguir. Determine a capacitância equivalente entre os terminais A e B => CAB = 6 uF (UFSC, 2018) Sobre capacitares, indutores e resistores e os princípios físicos a eles associados, é correto afirmar que: => A lei de Ohm é uma relação empírica, válida para muitos materiais, que estabelece que a densidade de corrente em um dado ponto de um material é diretamente proporcional ao campo elétrico nesse ponto. (Seduc, 2016) As placas paralelas de um capacitar apresentam dimensões de 10cm X 10cm. A distância entre elas é igual a 2 cm e o meio entre elas apresenta permissividade elétrica igual a E, em F/m. A capacitância do capacitar é: => E (Fundep, 2014) Nos circuitos lineares, a indutância é um parâmetro que relaciona a tensão induzida por um campo magnético variável à corrente responsável pelo campo. A capacitância é o parâmetro que relaciona a corrente induzida por um campo elétrico variável à tensão responsável pelo mesmo. Analise as afirmações a seguir e assinale V para as verdadeiras e F para as falsas. => VVFVF (Unifenas, 2014) Três capacitares idênticos estão associados em série. Suas capacitâncias são iguais a 6.10-6 F.A associação está submetida a uma tensão de 100 V. Qual é a carga equivalente do conjunto? => 2.10-4 Coulombs (TRF, 2012) Analise a associação de capacitares a seguir: C4 47 B =>41 Considere um circuito RC, onde: R=SQ C=2F capacitor deste circuito está sendo carregado. Qual o tempo necessário para que o circuito atinja 63,2% do carregamento? =>10s Considere um circuito RL sem fonte descrito como abaixo: Qual a constante de tempo deste circuito? => 0,001 (MPE-RS, 2012) Observe a figura abaixo, que representa o circuito RC. CH1 10V Com base nos dados dessa figura, é correto afirmar que a corrente máxima do circuito, a partir do acionamento da chave CH1, é: => 100 mA(CESGRANRIO,2 2012) O circuito abaixo representa um transitório RC, no qual a chave S é fechada em segundos, e, nesse instante, o capacitar está descarregado. S t=0 5V Decorrido um tempo maior que 20 constantes de tempo do circuito, a corrente lc (t), em amperes, e a tensão Vc(t), em volts, no capacitar serão, respectivamente, => 5 e zero. (FCC - 2018) O circuito mostrado abaixo é alimentado por uma fonte de tensão contínua de 12 V e as lâmpadas são de 12 V/6W. 1F L3 1H 12 V L1 => Somente L2 fica acesa, pois está em série com a fonte de alimentação. (FUMARC - 2018) No circuito a seguir, calcule a potência (W) consumida pelo resistor de 1 O depois de muito tempo (regime permanente) em que a chave CH foi fechada. 10 1=0 2H 30 3V 1 (CESGRANRIO 2014) Considere que o circuito da Figura abaixo está inicialmente operando em regime permanente com a chave S1 aberta e o capacitar C completamente descarregado. L ic 12 V R. C Dessa forma, qual deve ser o valor da resistência elétrica de R2, em ohms, para que a corrente iC no capacitar seja de 5,0 mA, imediatamente após o fechamento da chave ideal S1? =>400 (CEFET-RJ 2014) No circuito RLC da Figura abaixo, todos os componentes são considerados ideais, a chave eh está aberta, e tanto o capacitar como o indutor estão inicialmente descarregados. A chave é fechada em t = O, e fazem-se as medidas das correntes 11 e 12. Em seguida, espera-se o circuito entrar em regime permanente e fazem-se novamente as medidas de 11 e 12. ch 100uF + 10mH 25V Figura Q10 complementar ao exercício Fonte CEFET-RJ, 2014. Os valores, em mA, de 12 em e de 11 em regime permanente, respectivamente, são => (FGV - 2018) A figura abaixo apresenta um circuito composto por um resistor R de 10 n, um capacitar C de 10 uF e um indutor L ligados em paralelo. ic il + + + vc(t) vr(t) R vl(t) - - O valor do indutor, em henrys, que corresponde a um circuito superamortecido é:(FGV /-2014) O circuito a seguir é composto por um resistor, um indutor e um capacitar em paralelo. Sabe-se que o resistor é de 100, o indutor de 100 mH e o capacitar de 100 uF. ir ic il + + + vc(t) vr(t) R L - A respeito desse circuito, pode-se dizer que se trata de um circuito: => Superamortecido. (FGV,2016) A figura a seguir apresenta um circuito composto por um resistor, um indutor e um capacitar em paralelo. Assinale a opção que indica a condição para que o circuito seja superamortecido. ic il + + + vc(t) C vr(t) R vl(t) L - =>L>4R2C (UFRN 2018) Considere o circuito mostrado na figura a seguir, em corrente contínua: 20 12V 2 H 1 F A tensão no capacitar e a corrente elétrica no indutor são, respectivamente: => 8Ve2A (CESPE 2018) No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de tensão de amplitude A aplicado em um instante t0, e i1 (t) e i2(t) são correntes de malha. R Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais, assinale a alternativa correta: => A relação v(t) R2i2 (t) = R1i1 (t) + L[di1(t)/dt] está correta para o circuito apresentado. (COPEL - 2016) Considerando que o circuito elétrico mostrado ao lado opera em regime permanente, assinale a alternativa que apresenta o valor da potência fornecida pela fonte de tensão: + 40 40 => 40W (UFPE 2018) No circuito da figura, um longo tempo após todas as tensões atingirem o regime permanente CC, quando já há um indutor entre os terminais X e y, o valor de V0 é: 15.0 => 60V (UFPE 2019) A resposta natural do circuito ilustrado é: 4000 Quando o capacitar é 50nF, os valores da indutância L e do resistor R são, respectivamente: => 0,8 H e 2,5(INB,2018) Observe o circuito a seguir: R1 R3 A 200 50 R2 100 L1 C2 C1 L2 B A impedância nos terminais A-B é igual a: Uma torradeira elétrica é composta de um resistor, cuja função é a de transformar a energia elétrica em energia térmica. Considerando que a torradeira possui uma resistência de 160 e é ligada à tensão de 127V, qual é a corrente drenada por esse eletrodoméstico e qual é a potência dissipada por ele? => 7,94A e 1KW. Para o circuito da Figura 4, determine as tensões V1 e V2 e a corrente total do circuito. 40 10 V1 + + 40V 5V 10 40 => V1 = 14V, V2 = 14V, = 3,5A Para o circuito apresentado a seguir, determine as tensões em cada resistor, a corrente total do circuito, a resistência total, a potência total dissipada e a potência dissipada no resistor de V1 + 150V V3 8k0 V5 V4 = = Utilizando a Lei de Kirchhoff, determine e assinale as correntes que circulam no circuito a seguir: 20 60 100V 40 80 =19,56A, i2 = is = Aplicando a LKT, encontre o valor de i_o, a tensão da fonte dependente e a potência total do circuito: 40 10 + 80V 20 30 = P = 400W Para o circuito a seguir, calcule o valor da tensão V e a potência da fonte controlada por tensão: 40 V 4v 30A 20 20 = U = P = 2.3kW FCC - 2013) Considerando a representação de correntes adotada no circuito e aplicando a Lei de Kirchhoff para correntes (LKC) para o nó A, tem-se que: 100 www 12 + + 6V 13 7V =>
