Prova Impressa
GABARITO | Avaliação II - Individual (Cod.:1020480)
Peso da Avaliação 2,00
Prova 98852765
Qtd. de Questões 10
Acertos/Erros 9/1
Nota 9,00
“A energia reativa, ao sobrecarregar uma instalação elétrica, inviabiliza sua plena utilização, condicionando
a instalação de novas cargas a investimentos que seriam evitados se o fator de potência apresentasse
valores mais altos. O “espaço” ocupado pela energia reativa poderia ser então utilizado para o atendimento
de novas cargas.
Os investimentos em ampliação das instalações estão relacionados principalmente aos transformadores e
condutores necessários. O transformador a ser instalado deve atender à potência total dos equipamentos
utilizados, mas devido à presença de potência reativa, a sua capacidade deve ser calculada com base na
potência aparente das instalações.

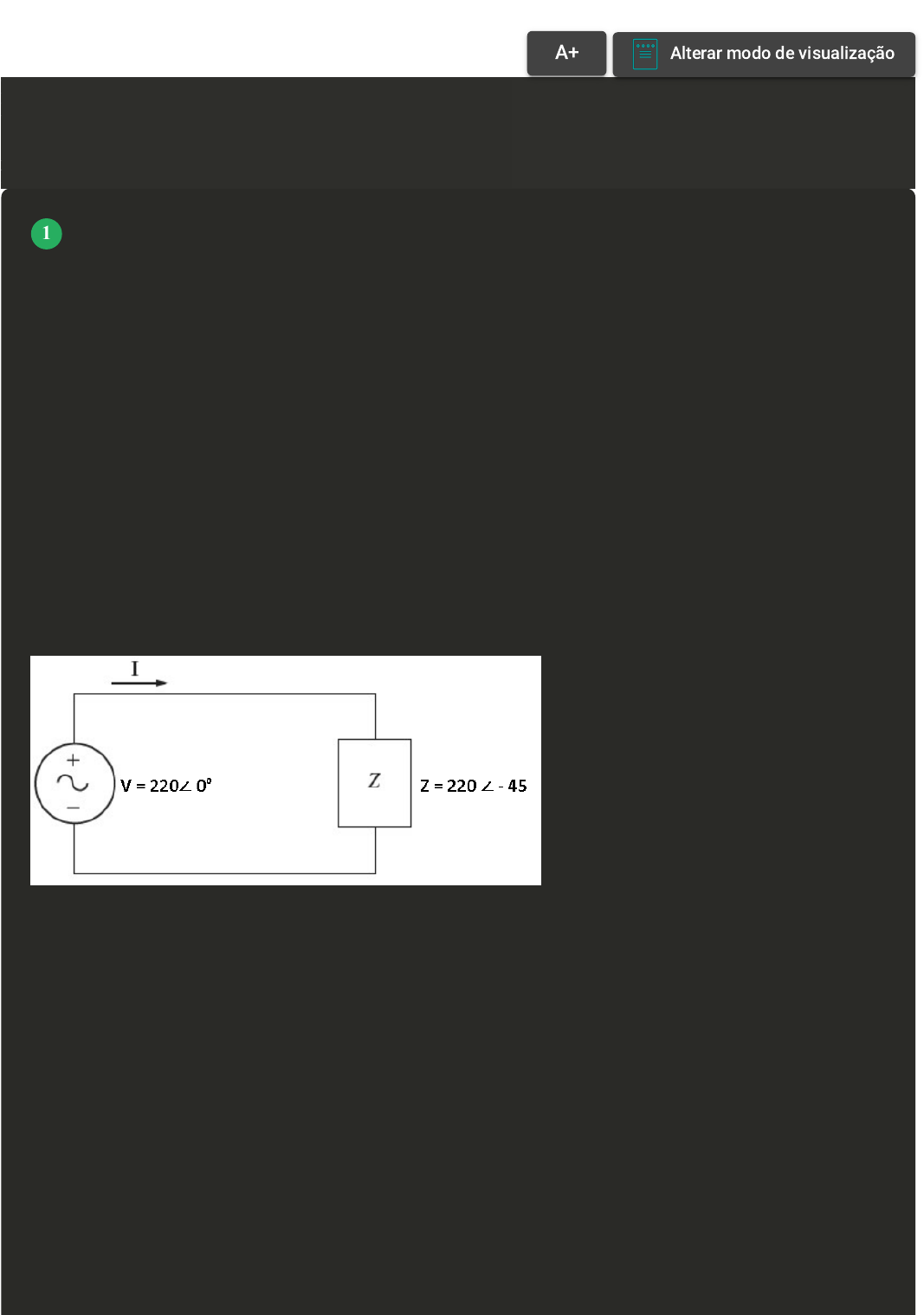

Com base no texto e na imagem apresentada, analise as sentenças a seguir:
I- Ao verificar a carga do circuito apresentado, é possível concluir que se trata de uma carga indutiva, com
o ângulo de impedância negativo.
II- O circuito apresentado possui uma carga capacitiva, visto que o ângulo da impedância é negativo.
III- Considerando uma corrente (I) de 10 A aplicada no circuito apresentado, a potência aparente fornecida
à carga é de 2,2 kVA
 VOLTAR
A+ Alterar modo de visualização
1
IV - Com o fator de potência fp = 0,707 e a corrente I = 10A, a potência ativa fornecida à carga é igual a
2,2 kVA.
Assinale a alternativa CORRETA:
Fonte: Conceitos básicos de Fator de Potência | Engelétrica. Disponível em:
http://engeletrica.com.br/fatordepotencia-manual-fatordepotencia.html. Acesso em: 27 jun. 2023.
A As sentenças II e III estão corretas.
B Somente a sentença III está correta.
C As sentenças I e III estão corretas.
D As sentenças I e IV estão corretas.
O cálculo das perdas no ferro é um processo amplamente utilizado na indústria, buscando obter
informações precisas sobre a perda total por unidade de volume em uma região da máquina. Ao considerar
esses fatores, é possível obter informações mais precisas sobre as perdas no ferro em uma máquina. Esses
dados são essenciais para o projeto e a otimização de sistemas elétricos e garantem um funcionamento
eficiente e confiável. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas:
( ) As curvas fornecidas pelos fabricantes das chapas não são utilizadas no cálculo das perdas no ferro.
( ) As perdas no ferro estão diretamente relacionadas à frequência de operação da máquina, pois a
variação da frequência influencia nas propriedades magnéticas do material.
( ) A perda específica obtida nas curvas é multiplicada pelo volume da região e por um coeficiente
empírico para obter as perdas no ferro da região.
( ) As curvas obtidas pelos fabricantes são determinadas sob as mesmas condições que vigoram nas
diferentes partes da máquina em funcionamento.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V - F.
2
B F - F - F - V.
C F - V - V - F.
D F - F - V - F.
Uma abordagem comum em sistemas elétricos de potência é utilizar valores de base para normalizar as
grandezas elétricas e facilitar as comparações. Considere um equipamento, o qual possui impedância de 0,2
p.u., sua potência nominal é de 10 MVA e a tensão nominal é de 500 kV. Os valores de base no setor onde
esse equipamento se encontra é: 20 MVA e 250 kV.
Relacionado ao novo valor de sua impedância, assinale a alternativa CORRETA:
A 1,6 p.u.
B 0,8 p.u.
C 0,10 p.u.
D 2,0 p.u.
Se tratando de máquinas elétricas, podemos encontrar diferentes perdas nesses dispositivos. É possível
encontrar a perda total através da soma de todas as perdas, expressas em ordem de potência. Também
podemos levar em consideração que em alguns casos certas perdas são ignoradas por terem valores muito
menores quando comparadas a outras.
Sobre as perdas no ferro em máquinas elétricas, assinale a alternativa CORRETA:
A As perdas no ferro dependem diretamente da resistividade dos condutores da máquina, também
conhecidas como perdas dielétricas.
B Perdas por histerese e perdas por correntes Foucault fazem parte das perdas no ferro.
C Atritos em mancais e contatos deslizantes fazem parte das perdas no ferro.
3
4
D As perdas no ferro não podem ser estimadas em um ensaio a vazio.
Podemos constatar que existem duas vantagens nesse sistema "P.U.", sendo a primeira que as constantes
das máquinas e transformadores caem numa faixa numérica razoavelmente estreita quando são expressas
num sistema por unidade relacionado às suas características nominais. Nesse caso, a correção dos seus
valores vai ser sujeita a uma rápida verificação aproximada. Com base no sistema por unidade (P.U.),
classifique V para as sentenças verdadeiras e F para as falsas:
( ) Em um sistema P.U., todas as grandezas são expressas com relação a valores-base específicos,
facilitando a comparação entre sistemas de diferentes magnitudes.
( ) A utilização do Sistema por Unidade é restrita a sistemas de pequena escala, não sendo eficaz em
redes de grande porte.
( ) Em cálculos em P.U., impedâncias não precisam ser referidas a um mesmo nível de tensão, pois uma
impedância específica mantém seu valor constante, independentemente do nível de tensão.
( ) Em um sistema elétrico, em que a tensão-base é 69 kV, o valor em P.U. da tensão de 85 kV é de
aproximadamente 1,23 pu.
Assinale a alternativa que apresenta a sequência CORRETA:
Fonte: https://engenharia360.com/casa-pre-fabricada-erguida-em-um-dia/. Acesso em: 21 fev. 2024.
A V - F - V - F.
B V - F - V - V.
C V - F - F - V.
D F - F - V - V.
5
Revisar Conteúdo do Livro
Ao estudarmos Sistemas Elétricos de Potência, nos deparamos com os diagramas unifilares. Esses
diagramas, representados através de símbolos padronizados, facilitam a representação e diminuem a
quantidade de elementos do sistema. A seguir é demonstrado um diagrama unifilar para um sistema elétrico
simples.
Com relação ao diagrama unifilar apresentado, classifique V para as sentenças verdadeiras e F para as
falsas:
( ) O diagrama unifilar possui três geradores aterrados através de resistência e dois transformadores na
configuração delta-estrela.
( ) O diagrama unifilar possui três geradores aterrados através de reator e dois transformadores na
configuração delta-estrela.
( ) O diagrama unifilar possui três geradores aterrados através de resistência e dois transformadores na
configuração estrela-estrela aterrado.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V.
B F - F - V.
6
C V - F - F.
D F - V - F.
[Laboratório Virtual – Indução mútua entre duas bobinas] Como verificado no experimento, as duas
bobinas funcionam como um transformador, utilizando o princípio da indução mútua. Os transformadores
são essenciais para o uso eficiente da energia elétrica no dia a dia. No experimento, devido aos fenômenos
de um transformador real, a tensão de entrada não é a mesma tensão fornecida para a carga.
Com relação à tensão de entrada do transformador e à tensão entregue para a carga, assinale a alternativa
CORRETA:
A A tensão entregue para a carga é insuficiente para ascender a luz da lâmpada.
B A tensão fornecida para a carga é menor que a tensão de entrada do transformador.
C A tensão fornecida para a carga é maior que a tensão de entrada do transformador.
D A tensão fornecida para a carga é igual à tensão de entrada do transformador.
Quando falamos sobre o rendimento de uma máquina elétrica, geralmente estamos nos referindo ao seu
desempenho em plena carga, ou seja, quando ela está trabalhando com corrente e potência nominais, sob a
tensão e a rotação correta. É importante ressaltar que o rendimento declarado deve ser o rendimento real
dessa máquina nessas condições ideais, a menos que sejam mencionadas quaisquer observações
específicas. Considere um motor com uma potência útil de 14.000 W e a potência absorvida de 15.000 W.
Com relação ao exposto,analise as sentenças a seguir:
I- Com base na consideração de que a potência absorvida é a soma da potência útil e das perdas,
constatamos que o motor em questão apresenta uma potência não aproveitada de 1000 W, correspondente
às perdas.
7
8
II- O rendimento pode ser encontrado multiplicando a potência útil pela potência absorvida, visto que as
medidas estão diretamente ligadas.
III- Quando um motor atinge um estado estável de operação, chamado de regime permanente, podemos
afirmar que a potência absorvida é igual à soma da potência útil e das perdas.
IV- O rendimento do motor apresentado no problema será maior que 1.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças I e III estão corretas.
C Somente a sentença III está correta.
D As sentenças I e IV estão corretas.
As máquinas elétricas funcionam, na maioria das vezes, sob condições de frequência (rotações) e tensão
constantes, ou aproximadamente constantes. Nesse caso, é possível dividir as perdas em dois grupos, as
perdas variáveis e as perdas constantes. Sobre as perdas constantes e variáveis, classifique V para as
sentenças verdadeiras e F para as falsas:
( ) As perdas variáveis podem variar com o quadrado das correntes da carga ou aproximadamente linear
com a carga.
( ) Perdas mecânicas, perdas no ferro e perdas Joule em enrolamentos de excitação dependente e de
excitação em derivação são classificadas como perdas constantes.
( ) As perdas que se variam com o quadrado da corrente de carga são as perdas Joule.
( ) Perdas entre os contatos entre escovas e comutadores variam de modo aproximadamente linear.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V - V.
9
B V - V - F - F.
C V - V - V - F.
D F - V - F - V.
[Laboratório Virtual – Indução mútua entre duas bobinas] Como verificado no experimento, ao colocarmos
o mouse sobre cada bobina, irá aparecer o número de espiras de cada uma delas. Considere que o
transformador do experimento é um transformador ideal e possui o mesmo número de espiras demonstrado
no laboratório. Dessa forma, é possível estabelecer uma relação de proporção adequada entre as espiras dos
enrolamentos.
Assinale a alternativa CORRETA que apresenta a relação de transformação para esse caso:
A A relação de transformação é igual a 6.
B A relação de transformação é igual a 2.
C A relação de transformação é igual a 1.
D A relação de transformação é igual a 3.
10
