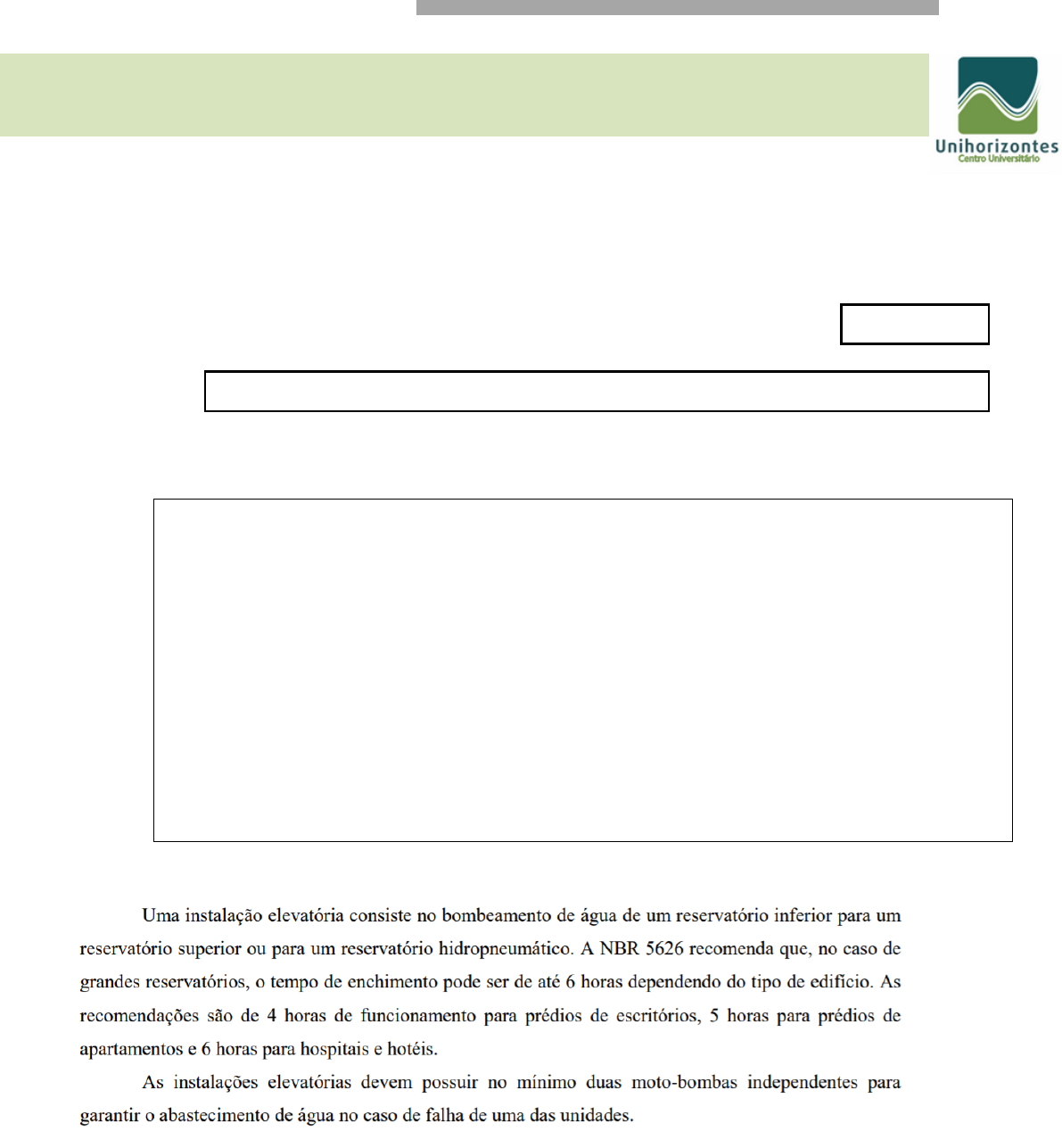

CENTRO UNIVERSITÁRIO UNIHORIZONTES


ARQUITETURA E URBANISMO


PROVA FINAL

DISCIPLINA: INSTALAÇÕES ELÉTRICAS E HIDROSSANITÁRIAS
PROFESSOR: Eduardo Moreno UNIDADE: BP
TURMA (s): 4AU/5AU/6AU VALOR: 40,0 pontos NOTA:

ALUNO(A): Vitória Láisla da Silva Gomes


LEIA COM ATENÇÃO AS INSTRUÇÕES ABAIXO
1- VOCÊ DEVE BAIXAR E RESOLVER AS QUESTÕES DA PROVA
2- DISPONIBILIZAR NO MOODLE (POSTAR), DENTRO DO PRAZO ESTIPULADO (DE
17:00 AS 22:00 HORAS DO DIA DA PROVA).
“ Aluno, não deixe para postar o arquivo com as respostas desta avaliação no prazo
limite, na última hora, para evitar congestionamento na plataforma Moodle. O
professor não receberá a avaliação por e-mail após a data e hora programadas e o
aluno perderá a nota desta avaliação.”
3- A POSTAGEM DEVE SER FEITA EM ARQUIVO ÚNICO, NO FORMATO PDF.
4- A prova pode ser manuscrita ou digitada.
5- Reveja sua prova antes da entrega.
6- Leia com atenção os enunciados e propostas das questões.
7- O entendimento das questões faz parte da resolução dos problemas.
8- As questões devem ser entregues com a Memória de Cálculo e/ou justificativa.
9- Onde necessário usar 2 (duas) casas decimais.
10- RESPOSTAS DEVEM SER COMPLETAS.

QUESTÃO 01 – VALOR 10 PONTOS.

Aponte os três sistemas de abastecimento de edificações e o que caracteriza cada um
deles. Pode fazer na forma de tópicos.

• Público: a alimentação da edificação é feita através de rede de água da
concessionária.
• Particular: a alimentação é feita através de fontes como poços artesianos.

• Misto: onde utiliza-se o sistema de abastecimento público e particular ao mesmo
tempo. Neste caso, o órgão que gerencia recursos hídricos deve ser consultado.

QUESTÃO 02 – VALOR 10 PONTOS.

A NBR 8160 apresenta as seguintes definições:



Explique o que é o Esgoto Primário e como um desconector o separa do esgoto
secundário.

R: O esgoto primário são todas as peças instaladas da caixa sifonada até a caixa de
inspeção, ou seja, todas as peças que ficam em contato com os gases. O desconector
o separa do secundário fazendo com que compreende as instalações que vão das pias,
tanques e ralos até as caixas sifonadas.
QUESTÃO 03 – VALOR 05 PONTOS.



A figura acima apresenta os pricipais componentes da ligação de um reservatório. Indique para
que serve o EXTRAVASOR e aponte em que situações ele é utilizado.


R: O extravasor é um dispositivo de segurança que serve para escoar grandes volumes de
materiais que se acumulam na Rede de Esgotamento Sanitário, sendo utilizado quando os
níveis estão elevados, sendo assim o mecanismo é acionado e o esgoto em excesso pode
passar por um canal totalmente novo. Ele impede que o esgoto faça o caminho de volta para
residências e demais edificações. Contudo, é utilizado também em situações: durante períodos
prolongados de chuvas, quando há uma grande concentração de pessoas em determinada
região ou um número significativo de ligações clandestinas na rede.
QUESTÃO 04 – VALOR 05 PONTOS.


Imagine um restaurante no qual o dono, sua esposa e filha moram no segundo andar.
Faça o cálculo do tamanho do reservatório necessário, considerando que a casa é uma

residência como qualquer outra e que são servidas 80 refeições por dia no restaurante.
Utilizar para a Reserva Técnica de Incêndio 20% do Consumo diário. O reservatório
deverá ter 1,5 dias de autonomia.

R: 150x3 = 450L RTI= 2450*0,2 = 490L
 25x80= 2.000L Reserva total: 2450*1,5+490= 4.165 litros
 --------------
 2450L

QUESTÃO 05 – VALOR 05 PONTOS.

Para que serve um Registro de Gaveta como o apresentado na foto acima? Quando
deve ser utilizado? Justifique sua resposta.

R: O registo de gaveta serve para interromper o fluxo de água em uma instalação,
sendo utilizado em manutenções de instalação ou em algum vazamento. Deve ser
instalado em colunas de distribuição e em sua grande maioria possui a vedação entre a
gaveta e o corpo feito de metal.
QUESTÃO 06 – VALOR 05 PONTOS.

A figura acima apresenta uma caixa de inspeção. Explique a importância desse componente e
quando deve ser utilizado.


R: A importância da caixa de inspeção é conferir e identificar entupimentos e problemas que
acontecem no caminho criado pelo sistema de esgoto da edificação, sendo assim possibilitando
que uma manutenção possa ser feita antes dos resíduos serem despejados na rede pública, ou
até mesmo para evitar que algo aconteça nesses ambientes.
