Avaliação Final (Objetiva) - Individual desenho técnico

Prévia do material em texto

Prova Impressa
GABARITO | Avaliação Final (Objetiva) - Individual
(Cod.:687771)
Peso da Avaliação 3,00
Prova 42176021
Qtd. de Questões 12
Acertos/Erros 9/3
Nota 9,00
O plano vertical que corta determinado objeto gera informações importantes para sua
compreensão espacial, evidenciando aspectos encobertos pelo próprio objeto. Diante da existência de
vários tipos básicos de cortes com diferentes possibilidades de representação de detalhes construtivos.
Como podemos definir corte em desvio?
A
É utilizado para evidenciar um pequeno detalhe construtivo, com extensão inferior à metade de
determinado objeto, sem a necessidade de corte de maior dimensão e complexidade para sua
representação.
B É utilizado para representar detalhes construtivos internos e externos de determinado objeto em
um único desenho, sendo metade representado em corte e a outra metade representada em vista.
C
É gerado a partir do corte em duas dimensões, utilizando-se das técnicas de construção de
perspectivas para melhor definir o interior de um determinado objeto, sendo muito utilizado em
desenho arquitetônico.
D É gerado pela utilização de mais de um plano de corte, sendo que seu desvio tem a finalidade de
melhor representar os aspectos construtivos internos de determinado objeto.

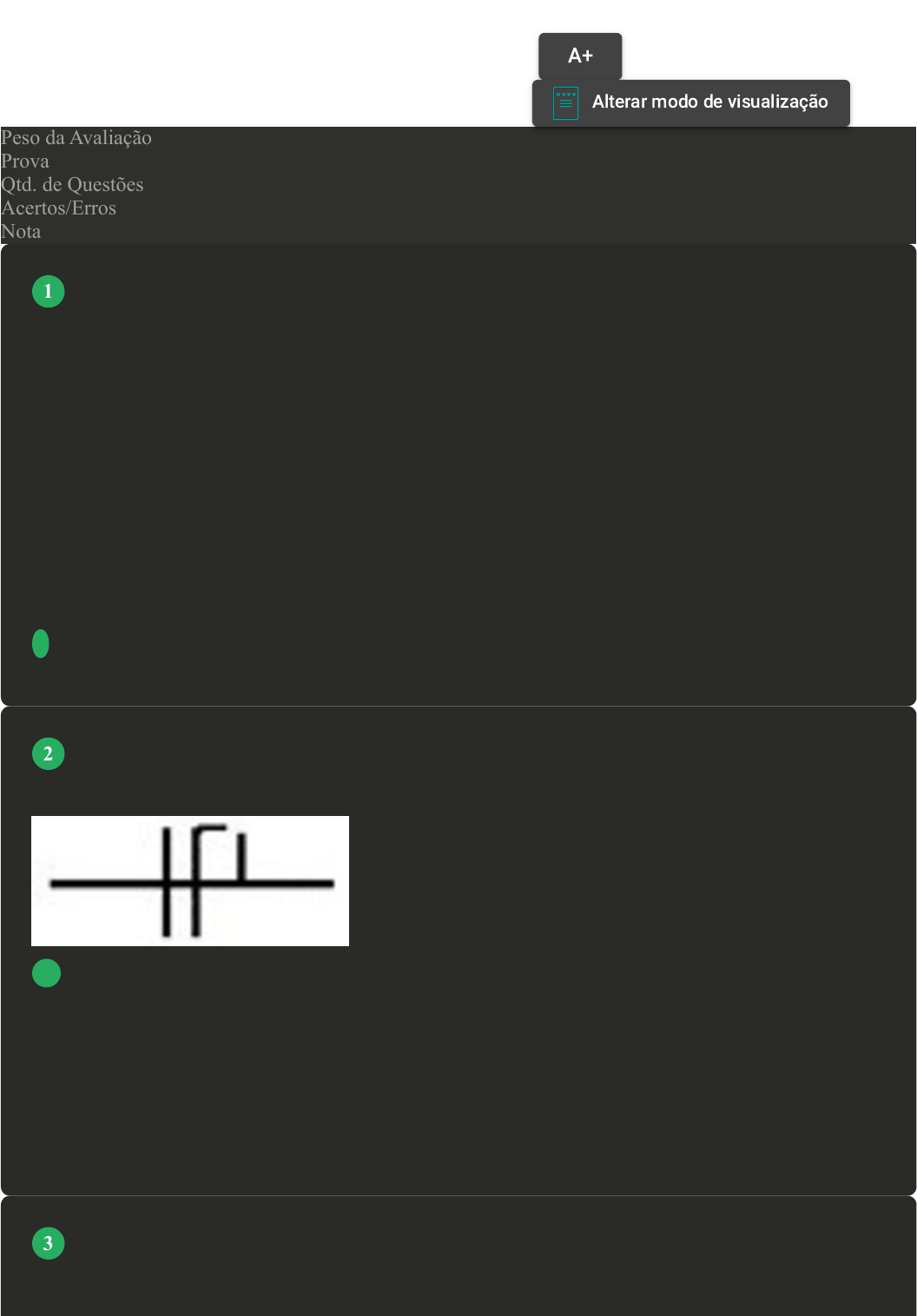

Na execução de desenho técnico aplicado à engenharia e arquitetura, são utilizados elementos
simbólicos devidamente convencionados em norma técnica. De acordo com a simbologia utilizada em
circuitos elétricos, o que representam, respectivamente, os símbolos da figura a seguir?
A Fios fase, neutro e retorno.
B Fios retorno, neutro e fase.
C Fios fase, do circuito e trifásico.
D Fios neutro, retorno e fase.
No que se refere ao domínio da caligrafia técnica, existem dois requisitos básicos que a diferem
da caligrafia comum, com a utilização de proporções e dimensões devidamente normalizadas na NBR
 VOLTAR
A+
Alterar modo de visualização
1
2
3
8402/1994. Diante da importância da escrita técnica e da necessidade de evidenciar caracteres (letras
e números) distinguíveis entre si, quais são estes dois requisitos?
A Legibilidade e caracteres.
B Legibilidade e uniformidade.
C Tamanho e fonte.
D Tamanho e traço.
O corte, em desenho técnico, gera informações importantes para a compreensão espacial de
determinado objeto, evidenciando aspectos construtivos encobertos pelas suas faces externas. Diante
da existência de vários tipos básicos de cortes, com diferentes possibilidades de representação de
detalhes construtivos, analise as sentenças a seguir:
I- Corte total é um tipo de corte utilizado para exibir um detalhe pequeno e menos completo de
determinado objeto, de dimensão inferior ao meio-corte.
II- Corte parcial é gerado pela intersecção de um plano transversal ou longitudinal, evidenciando os
detalhes construtivos/ alturas internas de determinado objeto, sendo muito utilizado em desenho
arquitetônico.
III- Meio-corte é um tipo de corte utilizado em objetos simétricos e que tem por finalidade demonstrar
detalhes internos e externos em uma única representação gráfica, sendo metade representada em corte
e a outra metade representada em vista.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B Somente a sentença II está correta.
C Somente a sentença III está correta.
D As sentenças I e II estão corretas.
(ENADE, 2008) Em representação gráfica de cunho técnico, conhecida como desenho técnico, o
sistema de projeções de vistas ortográficas e as perspectivas são métodos utilizados para facilitar o
entendimento, a captura visual daquilo que se pretende produzir em escala industrial. Enquanto as
perspectivas facilitam a leitura espacial do objeto, as projeções ortográficas, com suas respectivas
vistas, evidenciam as dimensões em verdadeira grandeza de cada uma destas vistas. Diante da
importância das projeções ortográficas e das perspectivas, com os exemplos desenhados em
conformidade com a norma brasileira NBR 10067, analise as sentenças a seguir:
I- Foi empregado, nas vistas ortográficas, o método de projeção chamado 2º diedro, no qual a vista
superior é desenhada abaixo da vista frontal, e a vista lateral esquerda é desenhada à direita da vista
frontal.
II- Foi desenhada, além das vistas ortográficas, uma perspectiva cavaleira, que permite uma boa
visualização do objeto.
III- As faces C, E e G são as faces laterais do objeto, de acordo com o posicionamento das vistas.
IV- As faces A e D são as faces frontais do objeto, de acordo com o posicionamento das vistas.
4
5
FONTE DA IMAGEM:
http://download.inep.gov.br/download/Enade2008_RNP/ENGENHARIA_I.pdf. Acesso em: 30 abr.
2019.
A Somente a sentença II está correta.
B As sentenças III e IV estão corretas.
C Somente a sentença IV está correta.
D As sentenças I e II estão corretas.
As habilidades inerentes ao desenho técnico extrapolam a formatação do objeto. Além do
desenho em si, o acadêmico também necessita expressar as dimensões do objeto, considerando um
valor numérico em uma determinada unidade de medida (ABNT, 1987). Este tipo de representação,
definida através do uso de linhas, símbolos e respectivas notas, é denominado cotagem, que tem por
finalidade expressar características técnicas do objeto. A partir desse contexto e da análise da imagem
a seguir, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Na imagem, a Letra A evidencia a linha de cota.
( ) Na imagem, a Letra B evidencia a cota.
( ) Na imagem, a Letra C evidencia a linha auxiliar ou linha de extensão.
Revisar Conteúdo do Livro
6
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS - ABNT. NBR 10126: cotagem
em desenho técnico. Rio de Janeiro: ABNT, nov. 1987.
FONTE DA IMAGEM: https://www.docsity.com/pt/03-desenho-tecnico/4744987/. Acesso em: 22
out. 2019.
A F - V - F.
B V - V - V.
C F - F - V.
D F - F - F.
Mesmo com os avançados recursos para elaboração de modelos (maquetes), a perspectiva ainda
hoje é bastante utilizada como instrumento para estudar a organização da forma e do espaço da
edificação, tanto na composição de interiores quanto de exteriores. Diante desse contexto, assinale a a
alternativa CORRETA que nomeia este tipo de perspectiva:
FONTE DA IMAGEM: https://encrypted-tbn0.gstatic.com/images?
q=tbn:ANd9GcQd6WmQqI4SUcEKSXS0Y3Z15-PkZR7mvug3xSmG1UvazIWR4fxN. Acesso em: 9
abr. 2019.
A Cavaleira.
B Cônica com dois pontos de fuga.
C Isométrica.
D Axonométrica.
Revisar Conteúdo do Livro
7
Um dos artifícios utilizados por projetistas, notadamente na fase de planejamento de
determinado objeto, é o emprego da perspectiva como instrumento de criação. É através deste
planejamento que o projetista visualiza os aspectos relacionados à espacialização do objeto.
Considerando a importância da leitura espacial para o projetista, assinale a alternativa CORRETA que
nomeia este tipo de perspectiva:
FONTE DA IMAGEM:
https://upload.wikimedia.org/wikipedia/commons/thumb/e/e8/Perspectiva(...).jpg/220px-
Perspectiva(...).jpg. Acesso em: 9 abr. 2019.
A Cônica com dois pontos de fuga.
B Axonométrica.
C Cônica com três pontos de fuga.
D Cônica com um ponto de fuga.
Para a formação do profissional de projetos, notadamente das áreas de engenharia e arquitetura,
o conhecimento de elementos básicos de desenho auxilia no desenvolvimento e leitura de desenhos
oriundos do sistema de projeções ortográficas. Como as vistas ortográficas, as perspectivas facilitam
o entendimento espacial do objeto, sendo ferramentas fundamentais para os profissionais que atuam
no desenvolvimento de setores produtivos como a indústria. A partir desse contexto, classifique V
para as sentenças verdadeiras e F para as falsas:
( ) Os elementos fundamentais do desenho são o ponto, a reta, o plano e o volume.
( ) A composição de um volume ou sólido geométrico é definida por faces, arestas e vértices.
( ) Formato, tamanho, cor e textura definem as características da matériade toda e qualquer reta.
( ) Círculo, triângulo, quadrado e retângulo são exemplos de figuras geométricas planas.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - V.
B F - F - V - F.
C V - F - F - F.
D F - V - V - V.
8
9
No desenho técnico em arquitetura, edificações são representadas respeitando uma proporção
entre suas dimensões reais e as dimensões em desenho. Com o intuito de facilitar o trabalho do
profissional da área técnica, o desenho de um objeto de grandes dimensões como, por exemplo, de
uma casa (residência unifamiliar), utiliza qual tipo de escala?
A Ampliação.
B Redução.
C Real.
D Natural.
Para que se consolidasse como linguagem técnica universal, o desenho técnico passou por um
intenso processo de normalização, buscando-se uniformidade na linguagem gráfica e fluidez na
circulação de informações entre o meio técnico. Em nível nacional, a ABNT (Associação Brasileira
de Normas Técnicas) é o órgão responsável pela normalização técnica, subsidiando o
desenvolvimento tecnológico no país, além de permitir diversos benefícios aos usuários de normas
técnicas. No que se refere aos principais objetivos da normalização, classifique V para as sentenças
verdadeiras e F para as falsas:
( ) Economia de recursos é um dos objetivos da normalização, considerando mão de obra (diminui o
retrabalho), materiais (diminui os refugos) e dinheiro (otimiza os investimentos).
( ) Menor tempo de projeto e de produção de determinado produto é um dos objetivos da
normalização, possibilitando avanços em termos de produtividade e qualidade.
( ) Melhora em termos de treinamento de equipes envolvidas nos processos produtivos, além de
avanços na negociação (contratação e venda) de tecnologia.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - F.
B V - V - V.
C F - V - F.
D V - F - F.
(ENADE, 2008). Na linguagem da representação gráfica, são utilizados recursos variados, que
vão dos traços a mão livre às imagens resultantes de modelos tridimensionais (3D) em computador.
Nas áreas técnicas, a comunicação por imagens se dá, principalmente, por meio de desenhos em que
se empregam linhas, traçados, técnicas e métodos precisos e claramente definidos. É o chamado
desenho técnico. As figuras a seguir mostram uma perspectiva técnica de um objeto e três de suas
vistas ortográficas, desenhadas de acordo com a norma brasileira NBR 10067. Sobre as figuras,
assinale a alternativa CORRETA:
FONTE DA IMAGEM:
10
11
Revisar Conteúdo do Livro
12
http://download.inep.gov.br/download/Enade2008_RNP/ENGENHARIA_I.pdf. Acesso em: 30 abr.
2019.
A A linha tracejada no desenho das vistas indica a existência de uma aresta invisível, que não
aparece na perspectiva.
B
Foi empregado, nas vistas ortográficas, o método de projeção chamado 3º diedro, no qual a vista
inferior é desenhada abaixo da vista frontal e a vista lateral direita é desenhada à direita da vista
frontal.
C As faces A e B são as faces frontais do objeto, de acordo com o posicionamento das vistas.
D Foi desenhada, além das vistas ortográficas, uma perspectiva isométrica, que permite uma boa
visualização do objeto.
