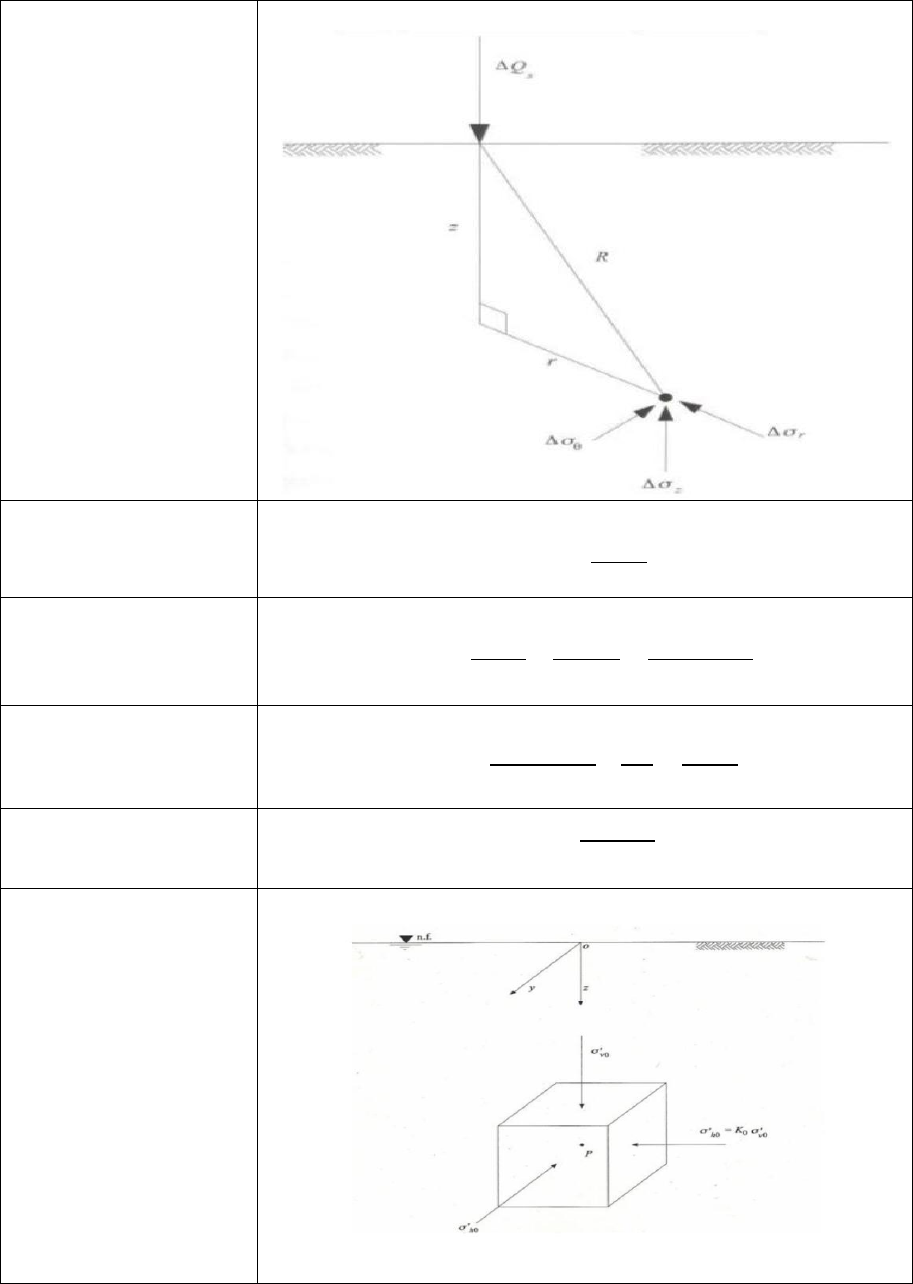

Tensões Induzidas








Fórmulas para o
Problema de
Boussinesq:



Tensão Vertical


∆𝜎𝑧 =
3𝑄𝑍3
2𝜋𝑅5


Tensão Radial

∆𝜎𝑟 =
𝑄
2𝜋𝑅2
. (
−3𝑟2𝑧
𝑅3
+
(1 − 2𝑣)𝑅
𝑅 + 𝑧
)

Tensão Tangencial

∆𝜎𝜃 =
𝑄(1 − 2𝑣)
2𝜋𝑅2
. (
𝑧
𝑅
−
𝑅
𝑅 + 𝑧
)

Distância entre r e z

𝑅 = √𝑟2 + 𝑧2






Tensões em Repouso:



Tensão vertical (𝜎 )

𝜎𝑣 = 𝛾. 𝑧

Pressão neutra (𝑢 )

𝑢 = 𝛾𝑤 . 𝑧

Tensão vertical efetiva
 (𝜎´ )


𝜎´ = 𝜎𝑣 − 𝑢

Coeficiente de impulso
(𝐾0)

𝐾0 =
𝜎ℎ
𝜎𝑣


Tensão horizontal

𝜎ℎ = 𝜎ℎ´ + 𝑢

Tensão horizontal
efetiva

𝜎ℎ´ = 𝐾0. 𝜎𝑣





Fórmulas do problema
de Flemant





Faixa de
Comprimento Infinito
Carregada
Uniformemente







Pressão Uniforme
Aplicada numa Área
Circular



Pressão Uniforme
Aplicada numa Área
Rectangular



Assentamento

Assentamento (∆ℎ )

∆ℎ =
𝑞. 𝐵(1 − 𝑣2)
𝐸
. 𝐼𝑠

Pressão Aplicada (𝑞0)

𝑞0 =
𝑁
𝐵. 𝐿


Factor de influência -
Forma retangular (𝐼𝑠)

𝐼𝑠 =
𝐿
𝐵






Percolação Unidimensional

Cota Piezométrica (𝐻𝑝)
𝐻𝑝 = 𝑍𝑝 + ℎ𝑤
 𝑝
Gradiente Hidraúlico(i)
𝑖 =
∆ℎ
𝑙

Caudal Percolado(𝑄 )
𝑄 = 𝑣. 𝑆 Ou 𝑄 = 𝐾. 𝐿. 𝐴 ou 𝑄 =
𝐾.∆ℎ.𝐴
𝑙

 Velocidade Real (𝑉𝑟𝑒𝑎𝑙)
𝑉𝑟𝑒𝑎𝑙 =
𝑣
𝑛


Tensão num Maciço Terroso
em Equilíbrio Estático



Tensão num Maciço Terroso
com Percolação Ascendente



Tensão num Maciço Terroso
com Percolação Descendente


Força de Percolação (𝐽 )


𝐽 = 𝑖. 𝛾𝑤

Coeficiente de Permeabilidade




Coeficiente de Permeabilidade
(escoamento não confinado)




Coeficiente de Permeabilidade
(escoamento não confinado)







Permeâmetro de Carga
Variável


Gradiente Hidraúlico Crítico
(𝑖𝑐𝑟í𝑡𝑖𝑐𝑜)

𝑖𝑐𝑟í𝑡𝑖𝑐𝑜 =
𝛾´
𝛾𝑤


Gradiente Hidraúlico Máximo
 (𝑖𝑚𝑎𝑥)

𝑖𝑚𝑎𝑥 =
∆ℎ
𝑙


Factor de Segurança (𝐹𝑠 )

𝐹𝑠 =
𝑖𝑐𝑟í𝑡𝑖𝑐𝑜
𝑖𝑚𝑎𝑥


K equivalente=
𝐾.𝐴
𝐴


Média ponderada= 𝐾𝑒𝑞 =
𝐾𝐴.𝐴𝐴+𝐾𝐵.𝐴𝐵
𝐴𝐴+𝐴𝐵


Percolação Bidimensional
