PROJETO Nº2025.03.32656
ART: 1020250097769

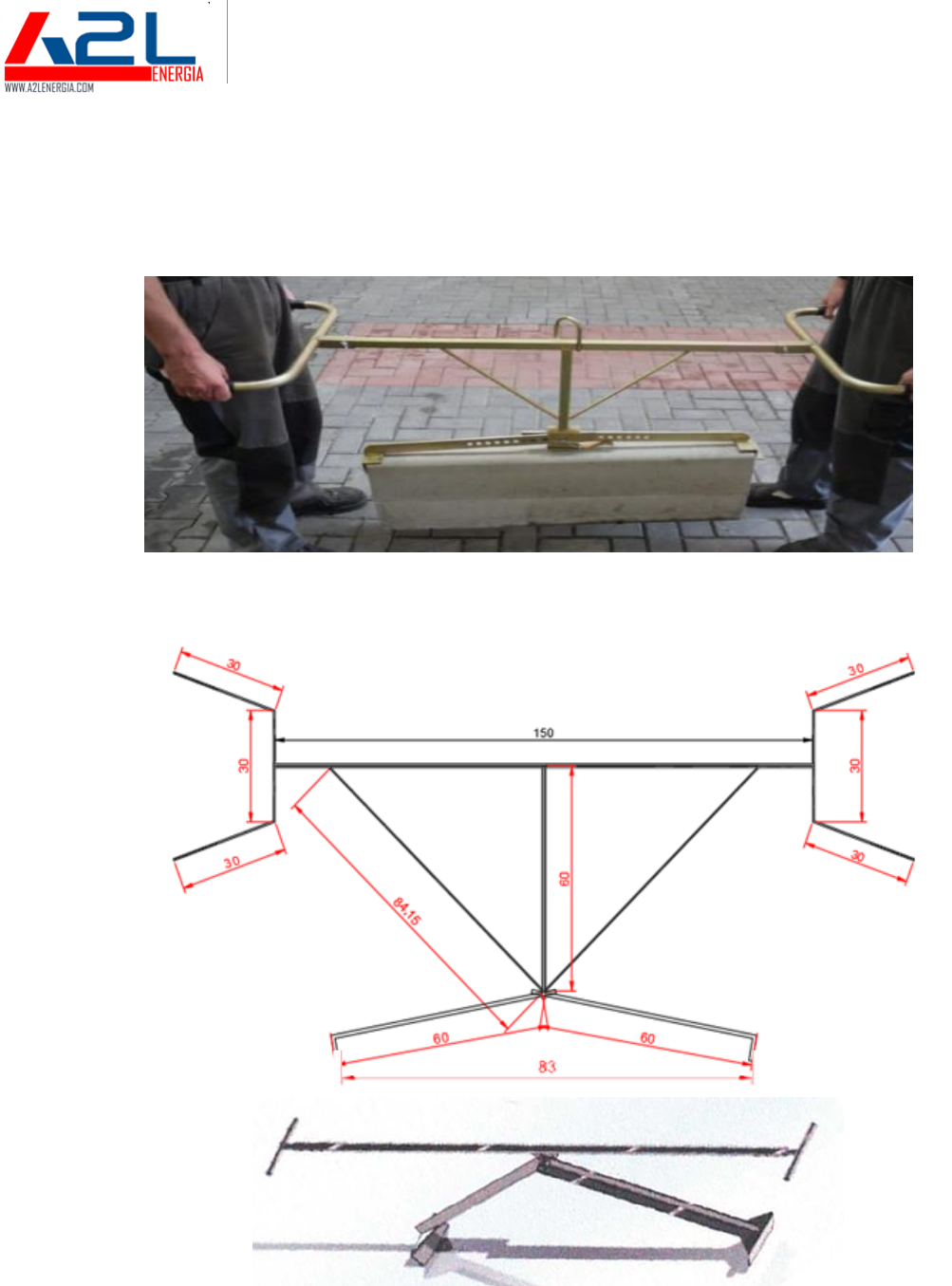

GARRA MANUAL PARA TRANSPORTE DE MEIO FIO
Cliente: ELECNOR DO BRASIL LTDA
Endereço: RUA DO PASSEIO Mº38 SALA 1101 SET 02 CEP: 2001-20 RIO DE JANEIRO RJ

Referência para execução do projeto:


Projeto construtivo.



Garra manual para transporte de meio fio, o suporte pressiona a placa com pressão através da articulação
das cantoneiras gerando um ponto de agarramento para o levantamento e transporte do meio-fio.

Capacidade da carga: 65KG
ART: 1020250097769

 ENGENHARIA DE SEGURANÇA DO TRABALHO
 ENSAIOS ELÉTRICOS EM FERRAMENTAS E EPIS
 TREINAMENTOS
________________________________________________________________________
AL2 ENERGIA LTDA CNPJ 44.265.326/0001-16
RUA F-46 QD 69 LT16-18 BAIRRO FAIÇALVILE GOIÂNIA-GO
CEP: 74350-390 TEL: (62) 98518-1008


PROPRIEDADE
NOME: AISI 1020
TIPO DE MODELO:
Isotrópico linear elástico
CRITÉRIO DE FALHA:
Tensão de von Mises.
LIMITE DE ESCOAMENTO:
3,51571e+08 N/m^2
RESISTÊNCIA À TRAÇÃO:
4.20507e+08 N/m^2
MÓDULO ELÁSTICO:
2e+11 N/m^2
Coeficiente de Poisson:
0,29
Massa específica Módulo de
cisalhamento:
7,7e+10 N/m^2
Coeficiente de expansão
térmica:
1,5e-05/Kelvin
COMPONENTES:


INFORMAÇÕES DE MALHA
Tipo de malha Malha mista
Gerador de malhas usado: Malha mesclada cm base em curvatura
Pontos Jacobianos para malha de alta qualidade 16 Pontos
Verificação Jacobiana para cascas Ativada
Tamanho máximo de elementos 8,42126 mm
Tamanho de elementos mínimo 8,42123 mm
Qualidade da malha Alta
Refazer malha de peças falhas de maneiras
independente
Desativada
Informações de malha -Detalhes
Total de nós 25485
Total de elementos 13062
Tempo para conclusão da malha (hh:mm:ss) 00:00:07
Nome do computador: LEONARDO


Forças resultantes Conjunto de seleção Unidades Soma X Soma Y Soma Z Resultante
Forças de reação Modelo Inteiro N -19,642 351,834 -6,67572e-05 352,388
Momentos de reação Modelo Inteiro N.m 0 0 0 1e-33
Forças de corpo livre Modelo Inteiro N -0,0034 0,0014077 8,17329e-06 0,0037366
Momentos de corpo Livre Modelo Inteiro N.m 0 0 0 1e-33

 ENGENHARIA DE SEGURANÇA DO TRABALHO
 ENSAIOS ELÉTRICOS EM FERRAMENTAS E EPIS
 TREINAMENTOS
________________________________________________________________________
AL2 ENERGIA LTDA CNPJ 44.265.326/0001-16
RUA F-46 QD 69 LT16-18 BAIRRO FAIÇALVILE GOIÂNIA-GO
CEP: 74350-390 TEL: (62) 98518-1008





 ENGENHARIA DE SEGURANÇA DO TRABALHO
 ENSAIOS ELÉTRICOS EM FERRAMENTAS E EPIS
 TREINAMENTOS
________________________________________________________________________
AL2 ENERGIA LTDA CNPJ 44.265.326/0001-16
RUA F-46 QD 69 LT16-18 BAIRRO FAIÇALVILE GOIÂNIA-GO
CEP: 74350-390 TEL: (62) 98518-1008



Conclusão:

Concluímos que o dispositivo suporta a carga aplicada de 80kg ou inferior.
 Antes de ser utilizado deverá ser feita a inspeção visual do equipamento verificando aparecimento de
fissuras, trincas ou soldas quebradas. Equipamentos com avarias deverão ser substituídos imediatamente.
Importante evitar queda do equipamento para não danificá-lo.
Goiânia, 25 de março de 2025.


_________________________________
RILDER RABELO JUNIOR
ENGº MECÂNICO
CREA 25381/D-GO



Relatório Fotográfico de SST
NO RSST-MA 14/2025 Empresa Elecnor do Brasil
Revisão 00 Páginas 1/4 Empreendimento UFV - SE – LUIZ CARLOS - BOA SORTE - ll
Data 01/04/2025 Autor do Registro/Cargo Lucas Gomes de Barros / Supervisor de SST
 1. Dados do Empreendimento

Empreendimento: UFV LUIZ CARLOS Trecho: SE BOA SORTE ll / BAY PARACATU 4
Construtora: ELECNOR DO BRASIL Cliente: ATLAS

2. Resumo geral das atividades da semana

Data – 01/04/2025


Realização de inspeção de segurança em dispositivo de içamento e transporte de estruturas
de concreto (meio-fio). Orientações sobre o manuseio adequado do dispositivo e métodos de
utilização adequado do mesmo.






















Relatório Fotográfico de SST
NO RSST-MA 14/2025 Empresa Elecnor do Brasil
Revisão 00 Páginas 2/4 Empreendimento UFV - SE – LUIZ CARLOS - BOA SORTE - ll
Data 01/04/2025 Autor do Registro/Cargo Lucas Gomes de Barros / Supervisor de SST





Foto: 01 Data: 01/04/2025 Local: Pátio Foto: 02 Data: 01/04/2025 Local: Pátio
Descrição: Registro fotográfico do dispositivo específico para
realização do transporte das estruturas de concreto (meio-fio).
Descrição: Utilização do dispositivo para remoção e
transporte das peças na posição horizontal.


Foto: 03 Data: 01/04/2025 Local: Pátio Foto: 04 Data: 01/04/2025 Local: Pátio
Descrição: Utilização do dispositivo para retirada das estruturas
de concreto empilhadas sobre paletes.
Descrição: Utilização do dispositivo para transporte e
posicionamento das estruturas de concreto.

3. Fotos



Relatório Fotográfico de SST
NO RSST-MA 14/2025 Empresa Elecnor do Brasil
Revisão 00 Páginas 3/4 Empreendimento UFV - SE – LUIZ CARLOS - BOA SORTE - ll
Data 01/04/2025 Autor do Registro/Cargo Lucas Gomes de Barros / Supervisor de SST


Foto: 05 Data: 01/04/2025 Local: Pátio Foto: 06 Data: 01/04/2025 Local: Pátio
Descrição: Fixação do dispositivo junto às estruturas de
concreto.
Descrição: Utilização do dispositivo para transporte e
posicionamento das estruturas de concreto.










Descrição da atividade e desvio (quando houver):

Possíveis consequências do(s) desvio(s) encontrado:

Soluções preventivas / corretivas aplicadas:
