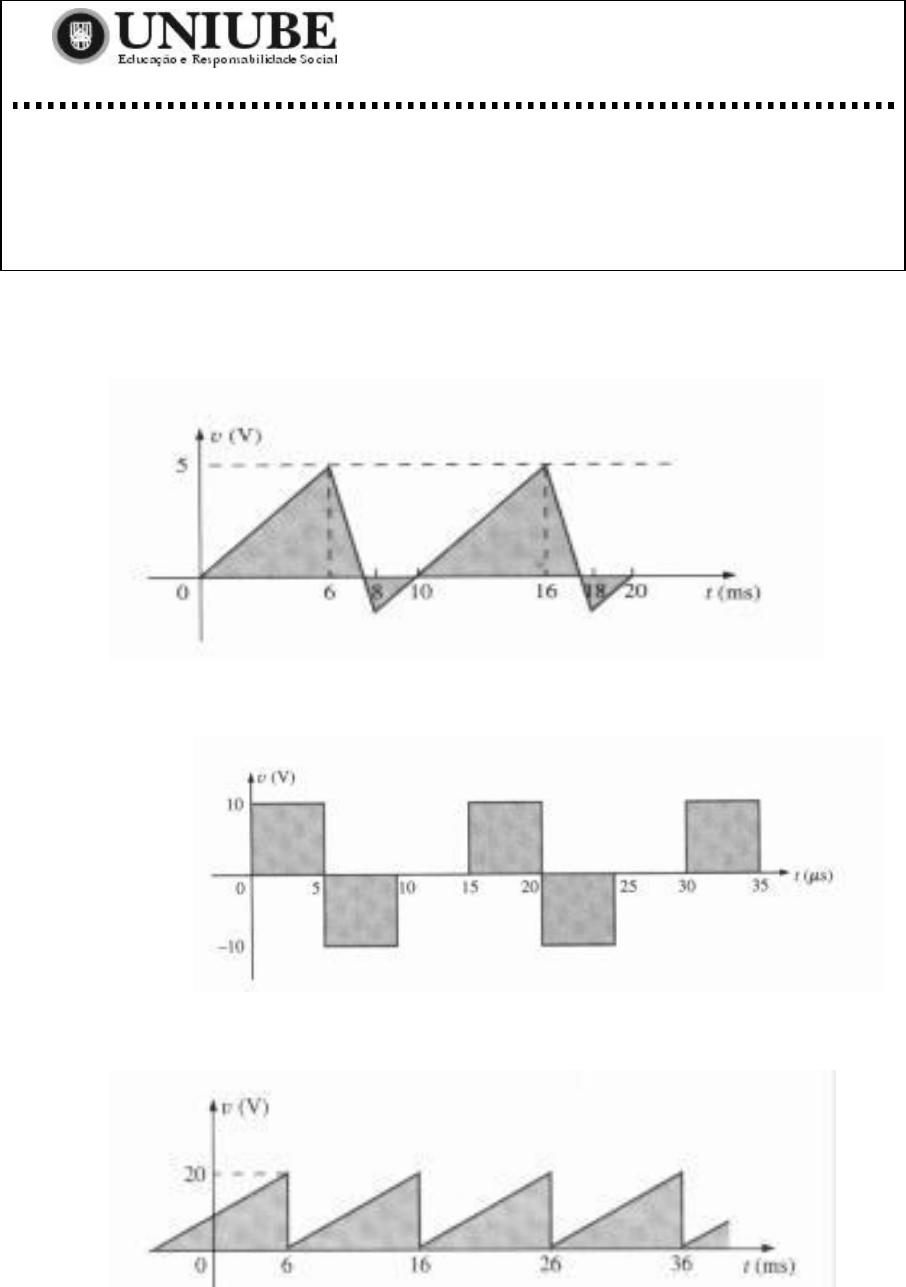

1- Para a forma de onda Periódica vista na figura abaixo, determine o período T , a
freqüência f e determine quantos ciclos aparecem na figura.

2- Dada a forma de onda abaixo, determine o período T , a freqüência e o numero de ciclos.

3- Determine o período e freqüência da forma de onda dente de serra que aparece na figura
abaixo.


4- Determine a velocidade angular de uma forma de onda , cujo período é:
a- 2s
b- 4s
 Curso: Engenharia Elétrica



Folha de Exercícios
Assunto: Corrente alternada e Defasagem angular
Prof. Wolney Fernando S. Garcia.


5- Determine a velocidade angular cuja freqüência é :
a- 50Kz
b- 600Hz
6- Se uma onda senoidal sofre uma variação de fase de 30º em 5ms , determine a velocidade
angular desta onda.
7- Se v=40v para um =30º e t=1ms, determine a expressão matemática para a tensão
senoidal.
8- Esboce o gráfico das seguintes formas de onda.
a- 50 sen(wt + 0º) c- -20 sen(wt+2º)
b- 5 sen(wt + 60º) d- 4 cos(wt)
9- Calcular as diferenças de fase entre as formas de onda de cada para a seguir.
a- V=4 sen(wt+50º) e i= 6 sen(wt+40º)
b- V= 200 sen(wt – 210º) e i= 25 sen(wt-60º
c- V= 2 cos(wt – 30º) e i= 5 sen(wt +60º)
10- Escreva as expressões analíticas para as formas de onda das figuras abaixo.

11- Para tela do osciloscópio abaixo , determine o período, a freqüência , os valores eficazes e
a diferença de fases das duas formas de onda.
