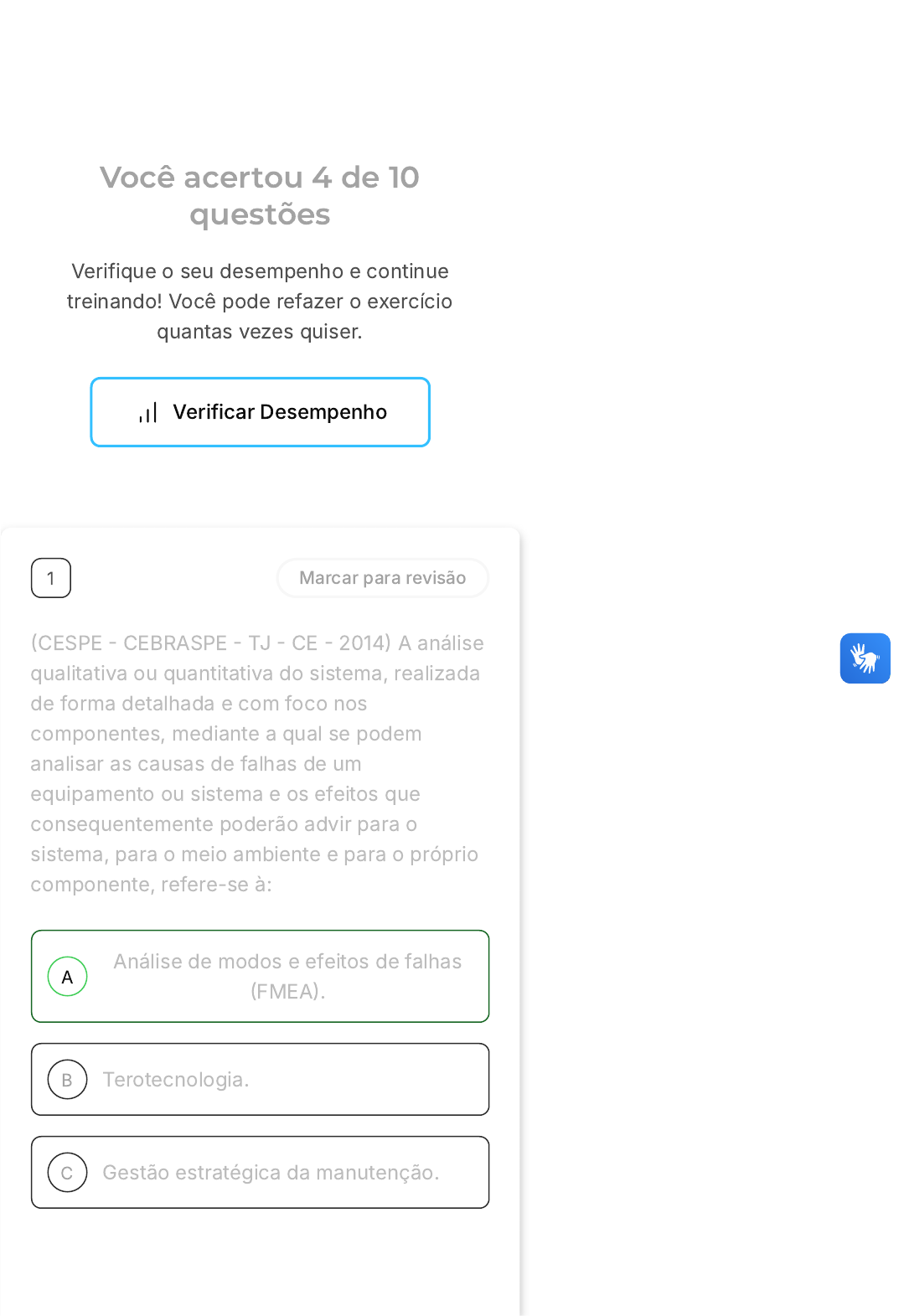

Você acertou 4 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
(CESPE - CEBRASPE - TJ - CE - 2014) A análise
qualitativa ou quantitativa do sistema, realizada
de forma detalhada e com foco nos
componentes, mediante a qual se podem
analisar as causas de falhas de um
equipamento ou sistema e os efeitos que
consequentemente poderão advir para o
sistema, para o meio ambiente e para o próprio
componente, refere-se à:
Análise de modos e efeitos de falhas
(FMEA).
Terotecnologia.
Gestão estratégica da manutenção.
D
E
Manutenção centrada na
confiabilidade (RCM).
Análise das causas raízes de falha
(RCFA).
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a Análise de modos
e efeitos de falhas (FMEA). Esta técnica é
utilizada para identificar potenciais falhas
em um sistema ou componente antes que
ocorram. Ela envolve uma análise
qualitativa e quantitativa detalhada, focada
nos componentes do sistema. Através da
FMEA, é possível analisar as causas de
possíveis falhas e os efeitos que estas
poderiam ter no sistema, no meio ambiente
e no próprio componente. Dessa forma, a
FMEA permite a antecipação de riscos e
falhas, possibilitando a tomada de decisões
para correções antes que o componente
esteja em uso.
2 Marcar para revisão
O comportamento dos corpos antes da fratura
pode ajudar a classificar o tipo de fratura que
ocorreu. Quando um material absorve uma
baixa quantidade de energia, sofrendo
A
B
C
D
E
consequentemente pouca deformação plástica
antes de sofrer a fratura, chamamos de:
Fratura frágil.
Fratura dúctil.
Fratura cisalhante.
Fratura tenaz.
Fratura rígida.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Na fratura dúctil, o material absorve uma
grande quantidade de energia, associada à
alta deformação plástica (permanente),
antes de falhar. Em contrapartida, a fratura
frágil, que é a resposta correta para esta
questão, apresenta características opostas
à fratura dúctil. Neste caso, a quantidade
de energia absorvida é muito baixa e a
deformação plástica é quase inexistente.
Portanto, quando um material absorve uma
baixa quantidade de energia e sofre pouca
deformação plástica antes de fraturar,
estamos diante de uma fratura frágil.
A
B
C
D
E
3 Marcar para revisão
As fraturas em materiais podem se dar de
diferentes formas. Quando um material absorve
uma grande quantidade de energia, sofrendo
consequentemente grande deformação plástica
antes de sofrer a fratura, chamamos de:
Fratura dúctil.
Fratura frágil.
Fratura cisalhante.
Fratura rígida.
Fratura tenaz.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A fratura dúctil é caracterizada pela
absorção de uma grande quantidade de
energia, associada à alta deformação
plástica (permanente), antes da falha do
material. Isso significa que o material é
capaz de suportar uma grande quantidade
de estresse e deformação antes de
quebrar. Em contraste, a fratura frágil
ocorre quando a quantidade de energia
absorvida é muito baixa e a deformação
plástica é quase nenhuma, ou seja, o
A
B
C
D
E
material quebra com pouca ou nenhuma
deformação perceptível. Portanto, a
alternativa correta é a 'Fratura dúctil'.
4 Marcar para revisão
(NUCEPE/UESPI - PC PI - 2018)
A mecânica da fratura investiga como e por que
materiais falham devido a trincas. Um dos
principais fatores para ocorrência de uma
fratura frágil é:
Temperatura elevada.
Estado triaxial de tensões.
Baixa taxa de deformação.
Taxa de carregamento lenta.
Tração uniaxial.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Estado triaxial de tensões. Correta. Em
relação à fratura frágil, ocorre um campo
de tensões triaxiais em um entalhe ou
concentrador de tensões, sendo o principal
A
B
fator da denominada fragilização por
tensões.
5 Marcar para revisão
A Mecânica da Fratura desenvolveu-se para
que equipamentos possam ser dimensionados,
a partir da existência de defeitos, e apresenta
dois grandes ramos: a mecânica da fratura
linear elástica e a mecânica da fratura
elastoplástica. Sobre essas teorias, são feitas
as seguintes afirmativas:
I - A Mecânica da Fratura Elástica Linear (MFEL)
e a Mecânica da Fratura Elastoplástica (MFEP)
podem ser utilizadas para dimensionamentos
de materiais, por exemplo de alta dureza, mas a
MFEP apresenta resultados mais confiáveis;
II - A tenacidade à fratura (KC) é uma
propriedade que rege a Mecânica da Fratura e,
em linhas gerais, é a medida da resistência de
um material à fratura frágil, quando uma trinca
está presente.
III - Em linhas gerais, a tenacidade à fratura é
dependente da temperatura, da taxa de
deformação e da microestrutura do material.
Quando a taxa de deformação é alta, a
tenacidade tem seu valor diminuído e grãos
cristalinos pequenos aumentam a tenacidade à
fratura.
São corretas as afirmativas:
I
II
C
D
E
III
I e II
II e III
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
As afirmativas II e III estão corretas. A
Mecânica da Fratura Elástica Linear (MFEL)
é aplicável a materiais frágeis que, em
regra, apresentam elevada dureza. Por
outro lado, a Mecânica da Fratura
Elastoplástica (MFEP) é aplicada a
materiais que apresentam deformações
elásticas significativas. A tenacidade à
fratura (KC) é uma propriedade que
quantifica a resistência de um material à
fratura frágil, quando uma trinca está
presente. Além disso, a tenacidade à
fratura é influenciada por três fatores
principais: temperatura, taxa de
deformação e microestrutura do material.
Quando a taxa de deformação é alta, a
tenacidade à fratura diminui. Por outro
lado, uma estrutura cristalina refinada
aumenta a tenacidade à fratura.
6 Marcar para revisão
A
B
C
O dimensionamento de um componente ou
estrutura é uma das atribuições de
engenheiros. São algumas variáveis que devem
ser consideradas para que o projeto seja
adequado: as condições de operação, o
carregamento mecânico (estático ou dinâmico),
temperatura de operação, existência de
ambiente corrosivo, etc. Dessa forma, a escolha
do material mais adequado e aspectos
preventivos podem ser acertadamente
inseridos no projeto. A respeito de tal assunto,
são feitas as seguintes afirmativas:
I - O dimensionamento de componentes
mecânicos, a partir dos conceitos da
Resistência dos Materiais, considera a tensão
de escoamento (ou de ruptura) e a tenacidade
do material;
II - A Mecânica da Fratura considera trincas
presentes nos materiais no comportamento
desses na fratura, sendo a Mecânica da Fratura
Linear Elástica (MFLE) aplicável em situações
em que a fratura não apresenta a zona plástica
apreciável
III - A Mecânica da Fratura considera a
possibilidade apenas que trincas possam ser
nucleadas ao longo da utilização dos
componentes, sendo a Mecânica da Fratura
Elastoplástica (MFEP) aplicável em situações
em que a fratura apresenta a zona plástica
apreciável
São corretas:
I
II
III
D
E
I e II
I e III
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A afirmativa II é a única correta. No
dimensionamento de componentes
mecânicos, a partir dos conceitos da
Resistência dos Materiais, são
consideradas as tensões de escoamento
ou de ruptura, mas a tenacidade do
material não é levada em conta. A
Mecânica da Fratura, por outro lado,
considera a presença de trincas nos
materiais e como elas influenciam no
comportamento desses materiais na
fratura. A Mecânica da Fratura Linear
Elástica (MFLE) é aplicável em situaçõesem que a fratura não apresenta a zona
plástica apreciável. Portanto, a afirmativa II
está correta, pois aborda corretamente a
Mecânica da Fratura e sua aplicação.
7 Marcar para revisão
O dimensionamento de um componente ou
estrutura é uma das atribuições de
engenheiros. A curva da banheira apresenta as
três fases de vida de um componente. É
representada por uma curva de λ(t) com o
tempo, apresentando a fase inicial, denominada
A
B
C
D
E
de taxa de mortalidade, a fase estável (vida útil
e a fase do envelhecimento). Observe a figura a
seguir.
 Das distribuições de confiabilidade a seguir,
qual pode ser utilizada em quaisquer das três
fases da curva de banheira.
Retangular
Normal
Exponencial
Weibull
Rayleigh
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Weibull. Correta.
A curva apresentada relaciona taxa de
falhas e o tempo para um componente. É
denominada curva da banheira. Uma série
Questão 10 de 10
Corretas (4)
Incorretas (6)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Conteúdo Sair
de distribuições estatísticas aplicadas
podem ser utilizadas para as três fases da
curva. Por exemplo: a distribuição
exponencial pode ser localizada na fase
intermediária da curva, a distribuição
retangular é normalmente associada pelo
esgotamento de um componente, a
distribuição normal pode ser utilizada nas
fases inicial ou final da curva, a distribuição
de Weibull pode representar quaisquer das
três fases da curva da banheira e a de
Rayleigh utilizada para a última fase da
curva da banheira
8 Marcar para revisão
(CESGRANRIO - 2011 - Adaptado) A fratura dos
materiais é a separação de um corpo de um
material em duas ou mais partes quando este é
submetido a um esforço mecânico, como a
tensão. A classificação entre fratura frágil e
dúctil baseia-se na habilidade do material em
apresentar deformação plástica substancial,
com grande absorção de energia antes da
fratura. Sobre a fratura frágil, analise as
afirmativas a seguir.
I - Está relacionada à propagação de trincas e
apresenta superfície sem grandes deformações
plásticas aparentes, ao contrário da fratura
dúctil, que apresenta superfície característica
em forma de taça e cone.
II - Pode ser analisada por exame microscópico
(MEV), denominado fractografia para observar
as micro cavidades esféricas remanescentes.
III - É possível avaliar a fratura nos contornos
dos grãos quando apresenta forma trans
granular.
A
B
C
D
E
Está correto APENAS o que se afirma em:
I
II
III
I e II
II e III
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a I. A fratura frágil
está, de fato, relacionada à propagação de
trincas e apresenta superfície sem grandes
deformações plásticas aparentes, ao
contrário da fratura dúctil, que apresenta
superfície característica em forma de taça
e cone. As afirmações II e III não estão
corretas. A análise de fratura frágil por
exame microscópico (MEV), denominado
fractografia, não é usada para observar as
micro cavidades esféricas remanescentes,
pois estas são características de fraturas
dúcteis. Além disso, a fratura frágil pode
ser tanto trans granular quanto
intergranular, sendo a última ao longo dos
contornos dos grãos cristalinos, e não
A
B
apenas quando apresenta forma trans
granular, como afirmado na alternativa III.
9 Marcar para revisão
ENADE - ENGENHARIA - 2008 - Adaptada.) A
existência de fratura frágil em materiais dúcteis
gerou a necessidade de se compreender
melhor os mecanismos de fratura. As pesquisas
permitiram a quantificação das relações
existentes entre as propriedades dos materiais,
o nível de tensão, a presença de defeitos
geradores de trincas e os mecanismos de sua
propagação. Os projetistas podem, dessa
forma, antecipar e prevenir falhas estruturais.
Tendo por base os princípios da mecânica da
fratura, utilizada na análise de falhas de
amostras ensaiadas de forma controlada,
analise as afirmativas:
I - A condição de deformação plana na análise
de mecânica da fratura é encontrada em placas
finas, em que a direção de deformação zero é
paralela à superfície da placa.
II- A tenacidade à fratura, por ser uma
propriedade intrínseca do material, é
independente da temperatura, taxa de
deformação e microestrutura.
III - A tenacidade à fratura é a propriedade da
medida da resistência de um material à fratura
frágil quando uma trinca está presente.
São corretas:
I
II
C
D
E
III
I e II
I e III
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A afirmativa correta é a III. A tenacidade à
fratura é uma propriedade que quantifica a
resistência de um material à fratura frágil
quando uma trinca já está presente. Isso é
um conceito fundamental na teoria da
Mecânica da Fratura. No entanto, é
importante notar que a tenacidade à fratura
não é uma propriedade intrínseca do
material que seja independente de outros
fatores. Na verdade, ela é influenciada pela
microestrutura do material, pela
temperatura de uso do componente e pela
taxa de deformação. Portanto, a afirmativa
II está incorreta. Quanto à afirmativa I, ela
também está incorreta, pois a condição de
deformação plana na análica de mecânica
da fratura não é necessariamente
encontrada em placas finas.
10 Marcar para revisão
A
B
C
O dimensionamento de um componente ou
estrutura é uma das atribuições de
engenheiros. São algumas variáveis que devem
ser consideradas para que o projeto seja
adequado: as condições de operação, o
carregamento mecânico (estático ou dinâmico),
temperatura de operação, existência de
ambiente corrosivo, etc. Suponha duas lâminas
idênticas de vidro com dimensões 20 mm x 30
mm x 1mm. Uma delas é ensaiada em modo de
tração até que ocorra o seu rompimento. Em
seguida, a segunda lâmina é colocada durante
um certo tempo em uma solução de ácido
clorídrico (HCl) e ensaiada da mesma maneira
que a primeira. É correto afirmar que:
Não houve mudança na resistência
mecânica das lâminas de vidro, pois o
vidro é inerte ao HCl
A segunda lâmina tem sua resistência
mecânica diminuída, pois o HCl,
agindo na superfície, intensifica os
defeitos superficiais que são
concentradores de tensões.
A segunda lâmina tem sua resistência
mecânica aumentada, pois o HCl,
agindo na superfície, "consome" uma
pequena camada de vidro, diminuindo
os defeitos superficiais,
concentradores de tensões.
D
E
A segunda lâmina tem sua resistência
mecânica diminuída, pois o HCl agindo
na superfície, rompe algumas ligações
cruzadas existentes na estrutura do
vidro.
A segunda lâmina tem sua resistência
mecânica aumentada, pois o HCl
agindo na superfície, forma novas
ligações cruzadas na estrutura do
vidro.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a C, que afirma que
a segunda lâmina tem sua resistência
mecânica aumentada, pois o HCl, agindo
na superfície, "consome" uma pequena
camada de vidro, diminuindo os defeitos
superficiais, concentradores de tensões.
Isso ocorre porque o vidro é um material
frágil que apresenta muitas pequenas
trincas na superfície. Quando tracionado,
ocorre um intensificador da tensão nessas
trincas, levando ao rompimento. No
entanto, quando o vidro é colocado numa
solução de ácido clorídrico, ocorre um
"acerto" nas superfícies, desbastando o
vidro e eliminando muitas trincas iniciais.
Dessa forma, existirão menos
concentradores de tensão e,
consequentemente, o vidro romperá a um
nível de tensão mais alto.
