UNIVERSIDADE ESTADUAL DE MATO GROSSO DO SUL
UNIDADE UNIVERSITÁRIA DE AQUIDAUANA
CURSO DE ENGENHARIA FLORESTAL
PROFESSORA DRA ANA PAULA CÂMARA


Nome:_________________________________________________________________
Data ___/___/______

2ª Lista de Exercícios de Hidráulica Aplicada

1) Sabendo-se que a vazão em um conduto forçado é 70 m³ h-1 e o diâmetro é 75 mm,
calcular o número de Reynolds (Rey) e classificar o regime do escoamento como
laminar, turbulento ou instável. Considere ν água (20ºC) = 1,01.10-6 m2 s-1. Saiba que
v= vazão/área.

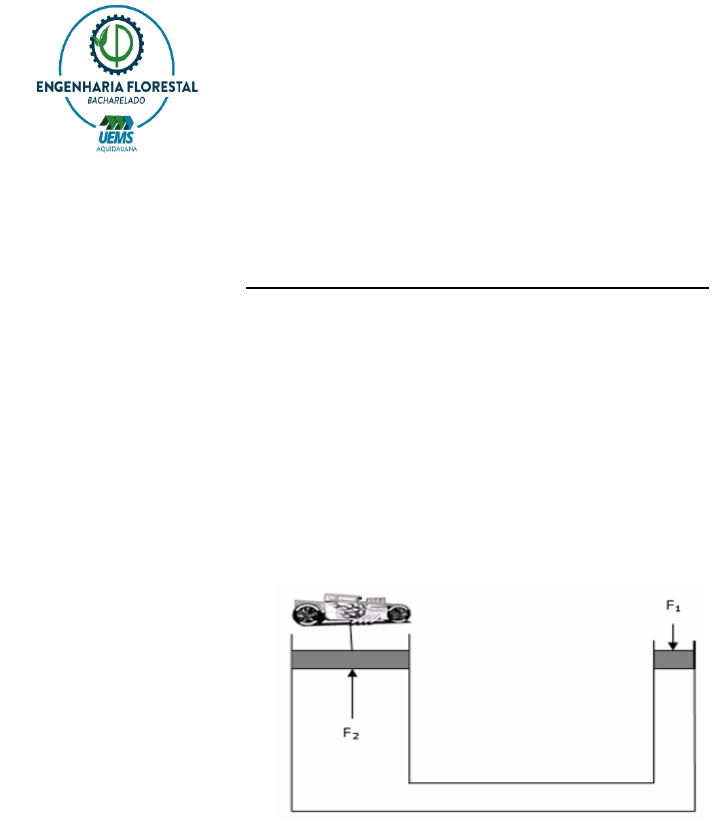

2) O elevador hidráulico consta de dois recipientes providos de êmbolos cujas seções têm
áreas diferentes e se intercomunicam por um fluido. Imaginando-se que o diâmetro do
cilindro é 7 vezes o diâmetro do cilindro menor e, o peso do veículo é 5.000 kgf, qual
deverá ser a força F1 para equilibrar o sistema?

3) Determinar a pressão absoluta (em atm) que atua sobre um mergulhador em um lago
ao nível do mar, a 20 m de profundidade. Considere γ água do lago = 1,07 grama-
força cm-3.

4) Para o exercício anterior, qual a pressão manométrica (em m c.a) se a densidade
relativa da água for igual a 1? (Observe que neste caso a pressão coincide com a
profundidade).

5) Qual a pressão absoluta (em atm), quando a pressão manométrica é 20 mm Hg e a
pressão atmosférica é 10 m c.a.?

6) O fundo de um recipiente contendo óleo (γ= 800 kgf m-3) está submetido a uma
pressão de 4 kgf cm-2. Expressar essa pressão em coluna desse óleo.

7) Qual a pressão relativa em kgf cm-2 à profundidade de 6 m, em um reservatório de
água?
8) Que profundidade de óleo (d = 0,75) produzirá uma pressão de 28 m c.a.

9) Uma caixa d’água vazia pesa 540 kgf e possui as dimensões: comprimento = 1,20 m;
largura = 0,50 m; altura = 1 m. Que pressão ela exerce sobre o solo, vazia e cheia?
10) O sistema contém um fluido com γ = 750 kgf m-3 e está montado em local de pressão
atmosférica igual a 750 mm de Hg. Calcular a pressão absoluta no ponto A.

11) O recipiente A contém água com pressão de 10.500 kgf m-2 e B contém um líquido
com 7.000 kgf m -2. Qual a densidade relativa do líquido em B?


12) A pressão na torneira A é 0,18 kgf cm-2. Considerando-se que não existe perda de
carga e que o nível de água permanece constante, calcular:
a) a altura H da água na caixa (m);
b) a pressão na torneira B (m c.a.).


Gabarito lista 2

1) Rey= 326079,2 (regime turbulento)
2) 102,04kgf
3) Pabs=3,07atm
4) 20m.c.a
5) Pabs = 0,71atm
6) h= 50m
7) Prel = 0,6kgf/cm²
8) h= 37,3m
9) Pcheia=1900kgf/m² e Pvazia= 900kgf/m²
10) Vc
11) dB= 0,594
12) PabsA=11442,5kgf/m²
13) a) 0,8m
b) 3,8m.c.a
