31/08/2023
1
Anotações de aula
Métodos de irrigação, sistemas e suas partes
1
2

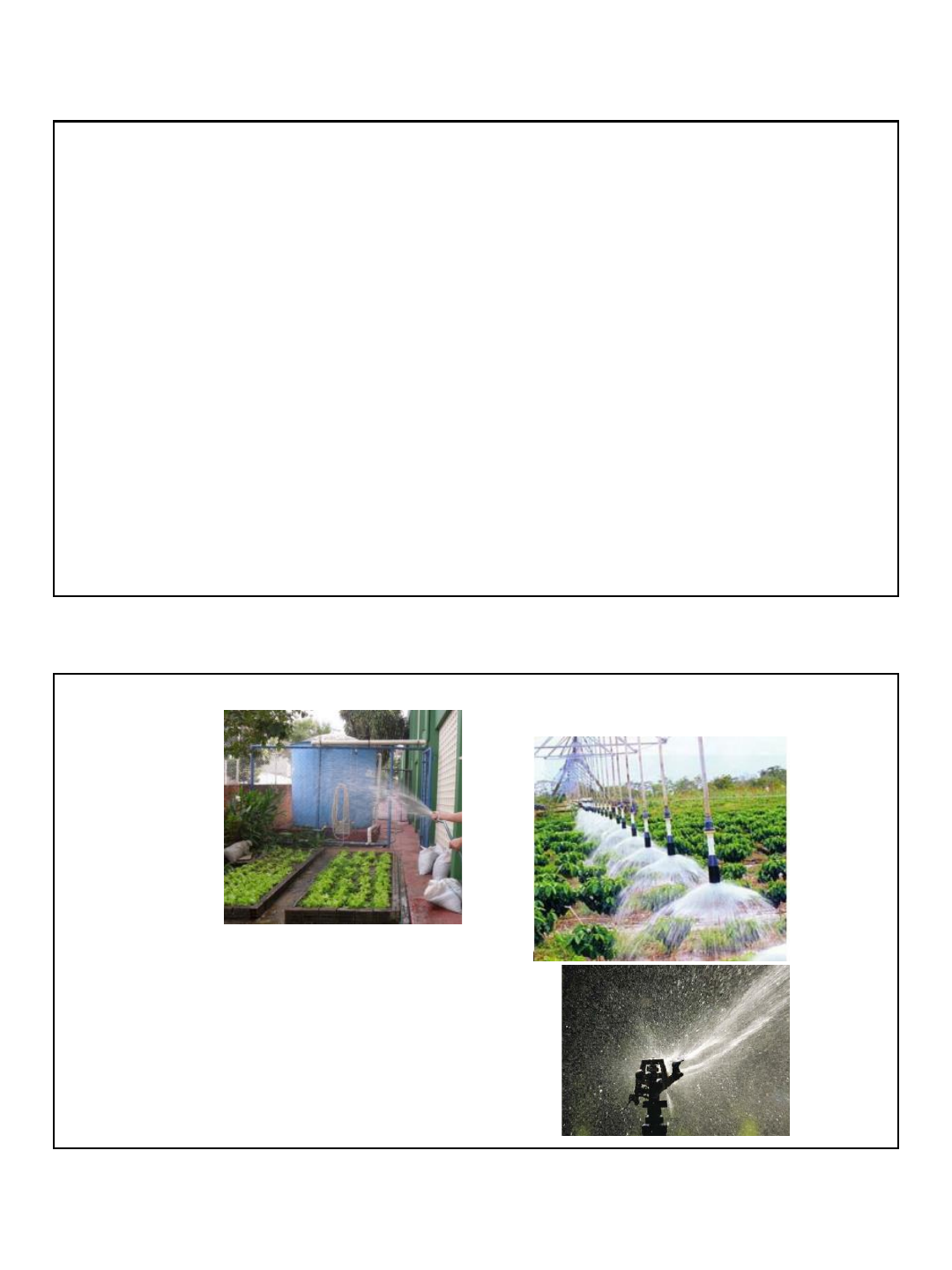

31/08/2023
2
Método (S m) - do Latim methodu, ou do Grego méthodos: Maneira de agir
ou fazer as coisas; modo ordenado de proceder.
Sistema (S m) - do Latim systema, ou do Grego sýstema: Disposição das partes
ou dos elementos de um todo, coordenados entre si, e que funcionam como
estrutura organizada e que concorrem para um resultado.
Portanto, podemos diferenciar as técnicas de irrigação pela maneira com que
a água é aplicada ao solo, assim, como a água pode ser aplicada por
QUATRO modos diferentes, temos quatro MÉTODOS principais de irrigação,
ou seja:
Existem, basicamente, quatro métodos de irrigação:
• irrigação por aspersão;
• microirrigação, ou irrigação localizada;
• irrigação por superfície;
• irrigação subterrânea.
A irrigação por aspersão, por microirrigação e a subterrânea (que pode ou não)
são métodos pressurizados. A irrigação por superfície e a subterrânea (que
pode ou não) são métodos não pressurizados.
3
4
31/08/2023
3
IRRIGAÇÃO POR ASPERSÃO – a aplicação da água ao solo resulta da subdivisão de um jato d’água lançado
sob pressão no ar atmosférico, através de simples orifícios ou de bocais de aspersores.
 A água é aplicada sobre a folhagem da cultura e sobre o solo
MICROIRRIGAÇÃO, OU IRRIGAÇÃO LOCALIZADA – a aplicação da água é feita por emissores que operam
sob pressão e localizam o volume de água necessário nas áreas de interesse.
 Aplica-se a água localizadamente sobre a superfície do solo, na
área sombreada pela copa das plantas
IRRIGAÇÃO POR SUPERFÍCIE – utilizam a superfície do solo para conduzir a água que deve ser aplicada à
área a ser irrigada;
 A quase totalidade da superfície do solo é umedecida com o auxílio
da força da gravidade;
IRRIGAÇÃO SUBTERRÂNEA – consiste na aplicação de água ao subsolo pela formação de um lençol freático
de água artificial ou pelo controle de um natural, mantendo-o a uma profundidade conveniente, capaz de
proporcionar um fluxo satisfatório de água à zona radicular da cultura, satisfazendo as suas necessidades no
processo de evapotranspiração.
 A água é aplicada abaixo da superfície do solo,
diretamente nas raízes das plantas.
“Os métodos de irrigação podem ser diferenciados pela maneira ou
local que a água é disponibilizada à planta”.
5
6
31/08/2023
4
Tabela - Métodos de irrigação e exemplos de seus principais sistemas.
Para que a água seja aplicada às plantas pelos quatro diferentes métodos, atendendo as suas
necessidades, é preciso fazer uso de diferentes sistemas de irrigação, que são
definidos como o conjunto de equipamentos, acessórios, formas de operação
e manejo, e que de forma organizada realizará o ato de irrigar as culturas.
7
8
31/08/2023
5
IRRIGAÇÃO POR ASPERSÃO
A irrigação por aspersão se desenvolveu, principalmente, após a segunda guerra mundial, com a
produção de tubos de alumínio, leves, e sistemas de acoplamentos rápidos, facilitando o transporte
manual, a operação e o manejo dos equipamentos no campo. Foram, também, desenvolvidos
aspersores de diferentes tipos e tamanhos.
I → sistemas de aspersão portáteis, com aspersores rotativos de impacto.
II → sistemas com linhas laterais rolantes .
III → economizar mão-de-obra e aumentar a eficiência de irrigação surgiram os sistemas
fixos. Estes eram utilizados em culturas de alto valor econômico. Quando instalados em pomares
de citros, geralmente consistiam de laterais de plástico, instaladas entre fileiras de árvores, usando-
se aspersores pequenos e de baixa vazão.
9
10
file:///C:/sem.2-2021/irrigação I/Aula - métoods de irrigação/video-2450-sistema rolante.mp4
31/08/2023
6
Muitos sistemas de aspersão utilizados no Brasil ainda são do tipo convencional
portátil.
Entretanto, em áreas maiores e com o objetivo de minimizar o emprego de mão-de-
obra na irrigação, tem crescido a utilização de sistemas mecanizados, particularmente o
pivô central, com níveis variados de automação.
sistemas convencionais; e
 sistemas mecanizados.
subdividido em diferentes tipos
CLASSIFICAÇÃO DOS SISTEMAS DE ASPERSÃO
SISTEMAS CONVENCIONAIS
Constituídos por: linhas principal, secundárias e laterais.
A mobilidade dessas linhas definem os diferentes tipos de sistemas.
a) Sistema portátil
b) Sistema semi-portátil –
semifixo
c) Sistema fixo permanente
d) Sistema fixo temporário
➢ Componentes de um sistema de irrigação
por aspersão: tubulações, aspersores,
motobomba e acessórios.
11
12
31/08/2023
7
Semifixo
Fixo permanente Fixo portátil – fixo temporário
Sistema de irrigação por aspersão com fitas de polietileno
perfuradas a laser.
Semifixo
13
14
31/08/2023
8
SISTEMAS MECANIZADOS → mecanismos de propulsão que asseguram a
movimentação enquanto aplica água no terreno.
Existem diversos tipos de sistemas mecanizados.
a) Sistemas de linhas laterais autopropelidas: lateral contendo os aspersores com movimentação
contínua ou intermitente na área irrigada.
• Movimentação contínua são classificados de acordo coma direção do descolamento, isto é, sistemas
com deslocamento linear e sistemas com deslocamento radial (pivo central).
• Movimento intermitente mais conhecido é o denominado lateral rolante em que basicamente uma linha
lateral opera como um eixo de rodas metálicas regularmente espaçados.
Linear
movimento
contínuo Linear movimento intermitente
15
16
31/08/2023
9
Alguns tipos de emissores utilizados em sistemas linear e pivô central
b) Sistemas de aspersores autopropelidos: Estes sistemas caracterizam-se por apresentar um
aspersor (grande, médio ou pequeno), instalado em uma estrutura metálica (carrinho) que se desloca
linearmente, irrigando faixas de terreno. O aspersor, conhecido como canhão hidráulico, requer alta
pressão para funcionamento e, portanto, elevado consumo de energia.
Barra irrigadora tracionada por
carretel enrolador
Aspersor canhão tracionado
por carretel enrolador
Aspersor canhão tracionado
por carretel enrolador
17
18
31/08/2023
10
c) Sistema de montagem direta: Apresenta uma unidade móvel de bombeamento acionada por um
motor de combustão interna e um aspersor canhão hidráulico que pode ser instalado na mesma unidade
móvel, ou na extremidade de uma tubulação (ou mangueira).
ADAPTABILIDADE DA IRRIGAÇÃO POR ASPERSÃO - VANTAGENS
• Facilidade de adaptação às diversas condições de solo e topografia e cultura;
• Nos sistemas estacionários, a água pode ser aplicada com qualquer
intensidade, desde um mínimo de 3 mm/h , o que permite o uso da
aspersão em solos de textura fina e com baixa taxa de infiltração. Os sistemas
estacionários são adequados tanto para irrigações frequentes, diárias ou
quase diárias, no caso de solo com muito baixa capacidade de armazenamento
de água e cultivos com raízes pouco profundas, como a irrigações com grandes
lâminas de água e baixa frequência.
• Os sistemas com laterais móveis de adaptam particularmente a
irrigações de alta frequência, mas, quando a permeabilidade do solo e taxa
de infiltração é baixa, provoca escoamento superficial.
19
20
31/08/2023
11
• Facilidade de adaptação às diversas condições de solo, clima, topografia e cultura;
• Dispensa a preparação da superfície do solo (nivelamento e sistematização);
• facilidade, em projetar e operar um sistema de aspersão com a intensidade de
aplicação de água adequada à capacidade de infiltração do solo e ao declive do
terreno, reduzindo os riscos de escoamento e consequente erosão do
solo.
Vantagens dos sistemas de irrigação por aspersão
• Economia de água permitida pela irrigação por aspersão, relativamente aos
sistemas de irrigação por superfície, pode ser de 50 %. Outros especialistas, menos
otimistas, referem-se apenas 15 % a 30 %.
• Pode ser totalmente automatizado;
• Pode ser transportado para outras áreas;
• As tubulações podem ser desmontadas e removidasda área, o que facilita o
tráfego de máquinas.
eficiência de irrigação (relação entre a quantidade de água
efetivamente utilizada pela cultura e à quantidade total captada da fonte)
de 80 % a 90 %.
Vantagens dos sistemas de irrigação por aspersão
21
22
31/08/2023
12
Exemplo da utilização de pivô central em
terrenos com topografia ondulada.
• Permite a utilização dos sistemas para outras
finalidades:
o Controle do microclima,
protegendo a cultura contra geadas
e também, através de resfriamento
evaporativo, em dias mais quentes.
o Aplicação de agroquímicos via água,
permitindo tratamentos
fitossanitários e também a prática da
fertirrigação.
Exemplo da ação do vento: (esquerda)
pivô central e (direita) o jato de um
aspersor canhão.
• Os custos de instalação e operação são mais elevados que os do método por
superfície;
• Pode sofrer influência das condições climáticas, como vento e umidade relativa;
• A irrigação com água salina, ou sujeita a precipitação de sedimentos, pode reduzir a
vida útil do equipamento e causar danos a algumas culturas;
• Interfere um pouco com os tratos fitossanitários, especialmente com pulverizações e
polvilhamento, por lavar a parte aérea da cultura.
• Pode favorecer a disseminação de doenças cujo veículo é a água;
• Seleção de tipo e altura do aspersor em função do tipo e altura da cultura irrigada;
As principais LIMITAÇÕES do sistema de aspersão são:
23
24
31/08/2023
13
IRRIGAÇÃO LOCALIZADA
▪ A ALTA FREQUÊNCIA e BAIXO VOLUME;
▪ Em cultivos perenes, a área máxima molhada não deve superar 60 % da área
total cultivada, enquanto que a área mínima molhada deve ser
aproximadamente 20% nas regiões de clima úmido e 30% nas de clima árido e
semi-árido;
▪ A área de solo molhado exposta à atmosfera fica, assim, bastante reduzida, o que
reduz a perda de água por evaporação direta do solo.
▪ Balanço entre EVAPOTRANSPIRAÇÃO e ÁGUA APLICADA é mantido num
PERÍODO compreendido ENTRE 24 e 72 HORAS.
25
26
31/08/2023
14
Esses sistemas utilizam PEQUENAS VAZÕES, quando comparados a outros
sistemas de irrigação, devido o emprego de EMISSORES com DIÂMETROS de
saída REDUZIDOS submetidos a BAIXAS PRESSÕES.
Os sistemas de irrigação localizada podem ser classificados em:
➢ SISTEMA POR GOTEJAMENTO: a água é aplicada no solo na forma de gotas
com baixa vazão através de pequenos emissores denominados gotejadores.
➢ SISTEMAS DE MICROASPERSÃO: estes sistemas utilizam microaspersores ou
sprays, que aplicam a água na forma de jatos ou aerosol, preferencialmente,
na área sombreada pela copa da planta. Esses sistemas possuem VAZÕES
e ÁREAS de APLICAÇÃO MAIORES que o GOTEJAMENTO.
Sistemas de irrigação localizada: gotejamento (esquerda) e microaspersão (direita).
27
28
31/08/2023
15
• Sistema de microaspersão
utilizando difusor
• Sistema de microaspersão rotativo
29
30
31/08/2023
16
DESVANTAGEM em relação a ASPERSÃO:
• Pode apresentar muitos problemas de entupimentos;
• Requer gastos mais elevados para implantação;
• Necessita de água de boa qualidade;
• Necessita de sistema de filtragem;
• Manutenção com maior frequência;
• Limita o sistema radicular.
VANTAGENS em relação a ASPERSÃO:
• Grande economia de água e energia;
• Otimização do uso de fertilizantes;
• Excelente uniformidade de aplicação;
• Não tem interferência do vento.
IRRIGAÇÃO LOCALIZADA - GOTEJAMENTO
• Podem ser implantados em áreas de declividade elevada;
• Não requer sistematização do terreno;
• Uniformidade de distribuição de água;
• Pouco afetado pelo vento;
• Implantadas em glebas de qualquer formato e não apresenta escoamento
superficial;
• Aplicação de fertilizante de forma uniforme em qualquer estádio da cultura e
com qualquer dose (Fertirrigação).
VANTAGENS DA MICROASPERSÃO
32
31
32
31/08/2023
17
33
O seu maior potencial de uso da microirrigação ocorre quando:
a) a água é cara e sua disponibilidade é limitada;
b) o solo é arenoso, pedregoso e a topografia irregular;
c) a cultura é de alto valor econômico, muito sensível a pequenas variações
de umidade do solo e exige doses frequentes de fertilizantes, uma vez que
o método facilita a fertirrigação.
ADAPTABILIDADE DA MICROIRRIGAÇÃO - VANTAGENS
• grande potencial para irrigação de precisão, com elevado nível de manejo;
• pode adaptar-se a diversas condições de cultivo, clima, topografia e solos;
• possui poucas restrições de uso na maioria das culturas agrícolas, embora
seja mais apropriado para culturas de alto valor econômico, como em
horticultura e fruticultura, em plantas ornamentais, cultivos perenes e
cultivos em ambiente protegido.
IRRIGAÇÃO POR SUPERFICIE
• Nesse método de irrigação, a distribuição da água
ocorre por gravidade na superfície do solo;
• Empregam o solo como meio de transporte para a
água.
• As características do solo controlam a lâmina infiltrada
e, como essas características mudam com o tempo, fica
impossível prever, com precisão, a lâmina de irrigação
aplicada.
33
34
31/08/2023
18
CLASSIFICAÇÃO DOS SISTEMAS DE IRRIGAÇÃO POR SUPERFÍCIE
Sistema de irrigação por sulcos
retilíneos com gradiente
Sistema de irrigação por sulcos
retilíneos em nível
Sistema de irrigação por
sulcos com gradiente em
contorno
• Irrigação por sulcos;
• Irrigação por faixas;
• Irrigação por inundação.
CLASSIFICAÇÃO DOS SISTEMAS DE IRRIGAÇÃO POR SUPERFÍCIE
Sistema de irrigação com sulcos em
corrugação
35
36
31/08/2023
19
Manejo de irrigação em sulco para controle de salinidade.
Acumulação de sais nos pontos onde ocorre intensa evaporação da água aplicada por sulco e leito de plantio
plano, e controle de salinidade com leitos de plantio inclinados.
37
38
31/08/2023
20
Perfil de acumulação de sais para irrigação por inundação, faixa, sulco e aspersão.
As sementes germinam onde não há acumulação de sais.
39
40
31/08/2023
21
Irrigação por sulcos
 A água é aplicada pela inundação parcial na área a ser irrigada, acompanhando as
linhas da cultura, escoando e se infiltrando por sulcos construídos na superfície do solo.
Consiste da inundação parcial e temporária, por condução da água na superfície do
solo, através de pequenos canais ou sulcos, paralelos às fileiras das plantas, durante o
tempo necessário para que a água infiltrada ao longo do sulco seja suficiente para
armazenar no perfil de solo a quantidade de água necessária à irrigação da cultura.
Em virtude de a condução de água ser feita por meio de sulcos, sem exigência de
tubulações e pressão, este sistema apresenta menor custo de implantação e
operação do que os sistemas pressurizados
Irrigação por sulcos
Na irrigação por sulcos, em relação aos demais sistemas de irrigação por superfície,
a vazão aplicada por unidade de largura pode ser reduzida substancialmente e há
maior tolerância às condições topográficas adversas.
A menor área molhada possibilita a redução das perdas de água por evaporação
em culturas com maior espaçamento. Por exemplo, em pomares, a irrigação por
sulcos pode ser considerada como uma forma de irrigação localizada
41
42
31/08/2023
22
Irrigação por sulcos
Exige, em geral, mais mão-de-
obra por unidade de área e
experiência profissional do
irrigante para distribuir a água do
canal secundário para os sulcos e
controlar a vazão durante a
irrigação.
A flexibilidade operacional desse
sistema permite elevar a eficiência
de irrigação, por possibilitar o
ajuste da vazão aplicada às
variações da taxa de infiltração do
solo durante um evento de
irrigação e entre irrigações.
Irrigação por inundação
A água é aplicada sobre a área plantada e limitada por diques, acumulando na
superfície do solo e se infiltrando, como se verifica na cultura do arroz.
43
44
31/08/2023
23
• Inundação total por CONTENÇÃO da água na superfície do solo;
• A aplicação de água é feita por meio de bacias ou tabuleiros, que são áreas
quase planas, de tamanho variado desde 1 m2, até áreasmaiores que 5 ha;
• Estas áreas são margeadas por pequenos diques ou taipas para prevenir a
perda de água.
• Exige sistematização mais rigorosa da área;
• Construção de redes de canais para distribuição da água;
• Sistema de drenagem eficiente.
Irrigação por inundação
Com manejo intermitente da lâmina d’água, adapta-
se a diferentes culturas
• Utilizando-se inundação constante ou contínua, durante grande parte do ciclo
da cultura, constitui-se no principal sistema para irrigação do arroz.
• Este sistema de irrigação NÃO DEVE ser UTILIZADO em CULTURAS SENSÍVEIS
à saturação do solo na zona radicular, ou em solos que formam uma crosta
dura na superfície quando saturados.
Tabuleiro em contorno para a irrigação
por inundação do arroz
Irrigação por inundação temporária
em ameixa
Detalhe do dreno de um tabuleiro de
irrigação por inundação do arroz
45
46
31/08/2023
24
Irrigação por faixas
• Inundação total por CONDUÇÃO da água
na superfície do solo, por um tempo
suficiente para aplicar a quantidade de
água necessária à irrigação.
• As faixas podem ser construídas em nível
ou com gradiente longitudinal,
delimitadas por diques paralelos.
• A declividade transversal deve ser nula.
• As faixas em nível não possuem drenagem
livre e são semelhantes aos tabuleiros de
inundação, quando há necessidade de
manter uma lâmina de água sobre a
superfície do solo.
•Menor custo fixo e operacional;
•Requer equipamentos simples;
•Não sofre efeito de vento;
•Menor consumo de energia quando comparado com sistemas de
irrigação pressurizados;
•Não interfere nos tratos culturais;
•Permite a utilização de água com sólidos em suspensão.
IRRIGAÇÃO POR SUPERFICIE - VANTAGENS
47
48
31/08/2023
25
• Requer sistematização do terreno;
• Dependência de condições topográficas;
• O dimensionamento envolve ensaios de campo;
• O manejo das irrigações é mais complexo;
• Requer freqüentes reavaliações de campo para assegurar bom desempenho;
• Se mal planejado e mal manejado, pode apresentar baixa eficiência de
distribuição de água;
• Desperta pequeno interesse comercial, em função de utilizar poucos
equipamentos;
• Utiliza muita água.
IRRIGAÇÃO POR SUPERFICIE - LIMITAÇÕES
IRRIGAÇÃO POR SUBSUPERFÍCIE
irrigação subsuperficial por elevação do lençol freático na cultura da batata (esquerda) e gotejamento
subsuperficial na cultura de café (centro) e mesa de capilaridade em plantas ornamentais (direita).
49
50
31/08/2023
26
IRRIGAÇÃO POR SUBSUPERFÍCIE
A aplicação de ÁGUA é realizada ABAIXO da SUPERFÍCIE do SOLO, diretamente nas
raízes das culturas, aproveitando a ocorrência do fenômeno de ASCENSÃO
CAPILAR, onde a água se eleva ao longo do perfil do solo por DIFERENÇA de
POTENCIAL TOTAL.
Tipos de sistemas:
➢ Gotejamento Subterrâneo ou subsuperficial;
➢ Elevação do lençol freático;
➢ Sistemas de subirrigação em ambientes protegidos.
Adição de água na área
51
52
31/08/2023
27
Retirada de água da área
Partes de um sistema de irrigação
53
54
31/08/2023
28
Partes de um sistema de irrigação
Partes de um sistema de irrigação
55
56
31/08/2023
29
A AGRICULTURA IRRIGADA se desenvolve nas mais DIFERENTES CONDIÇÕES DE MEIO
FÍSICO, atendendo uma grande variedade de culturas e de interesses sociais e
econômicos.
 NÃO é possível existir um ÚNICO SISTEMA DE IRRIGAÇÃO IDEAL, capaz de atender da
melhor maneira a todas as condições e objetivos envolvidos.
Seleciona-se o sistema de irrigação mais adequado a cada condição em
particular, considerando-se os interesses envolvidos.
O processo de seleção deve ser baseado em uma criteriosa análise das
condições presentes, em função das exigências de cada sistema de irrigação.
57
	Slide 1
	Slide 2
	Slide 3
	Slide 4
	Slide 5
	Slide 6
	Slide 7
	Slide 8
	Slide 9
	Slide 10
	Slide 11
	Slide 12
	Slide 13
	Slide 14
	Slide 15
	Slide 16
	Slide 17
	Slide 18
	Slide 19
	Slide 20
	Slide 21
	Slide 22
	Slide 23
	Slide 24
	Slide 25
	Slide 26
	Slide 27
	Slide 28
	Slide 29
	Slide 30
	Slide 31
	Slide 32: VANTAGENS DA MICROASPERSÃO
	Slide 33
	Slide 34
	Slide 35
	Slide 36
	Slide 37
	Slide 38
	Slide 39
	Slide 40
	Slide 41
	Slide 42
	Slide 43
	Slide 44
	Slide 45
	Slide 46
	Slide 47
	Slide 48
	Slide 49
	Slide 50
	Slide 51
	Slide 52
	Slide 53
	Slide 54
	Slide 55
	Slide 56
	Slide 57
