MATERIAIS E EQUIPAMENTOS ELÉTRICOS

Prévia do material em texto

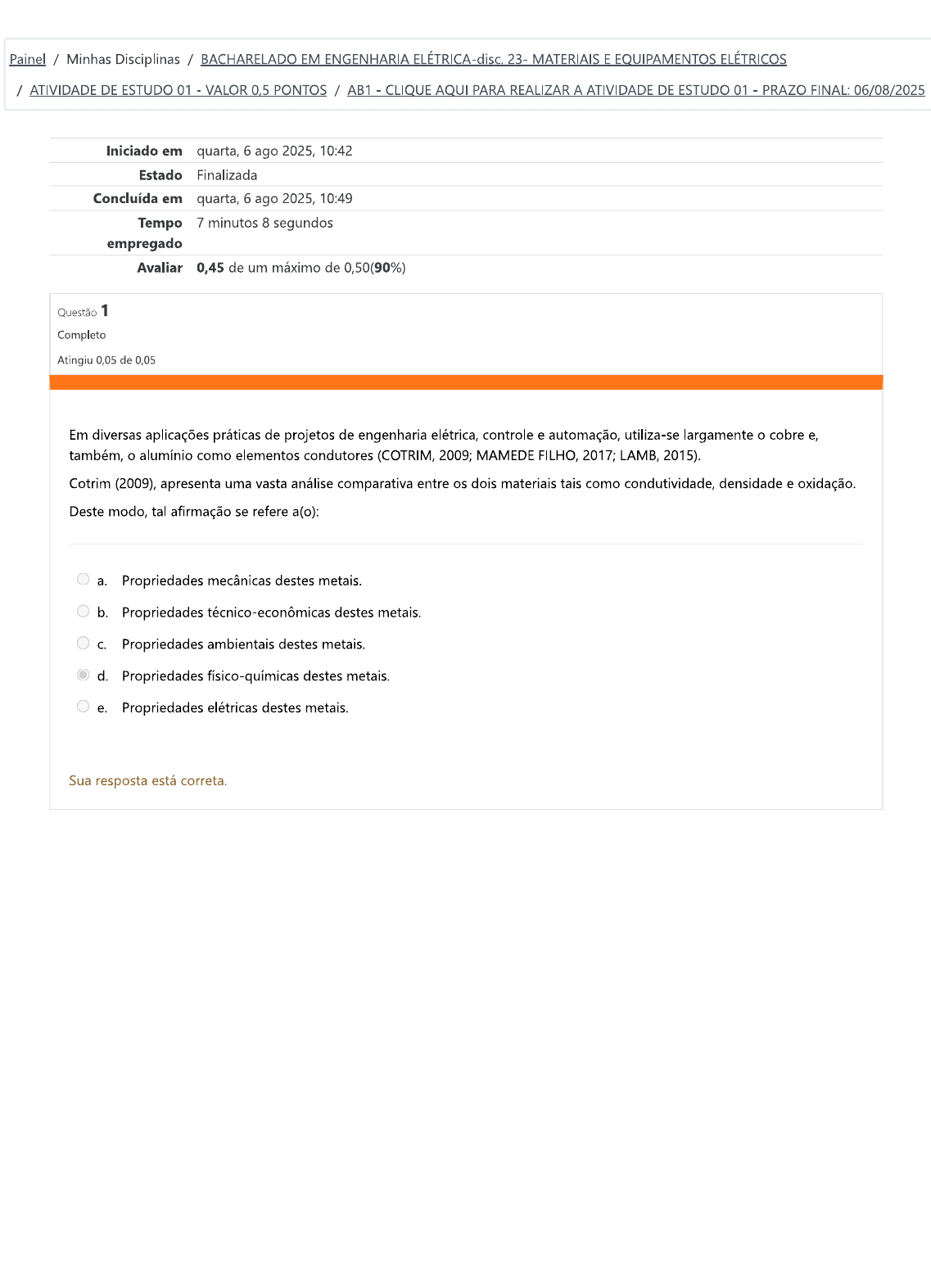

Painel / Minhas Disciplinas / BACHARELADO EM ENGENHARIA ELÉTRICA-disc. 23- MATERIAIS E EQUIPAMENTOS ELÉTRICOS / ATIVIDADE DE ESTUDO 01 VALOR 0,5 PONTOS / AB1 CLIQUE AQUI PARA REALIZAR A ATIVIDADE DE ESTUDO 01 PRAZO FINAL: 06/08/2025 Iniciado em quarta, 6 ago 2025, 10:42 Estado Finalizada Concluída em quarta, 6 ago 2025, 10:49 Tempo 7 minutos 8 segundos empregado Avaliar 0,45 de um máximo de 0,50(90%) Questão 1 Completo Atingiu 0,05 de 0,05 Em diversas aplicações práticas de projetos de engenharia elétrica, controle e automação, utiliza-se largamente o cobre e, também, o alumínio como elementos condutores (COTRIM, 2009; MAMEDE FILHO, 2017; LAMB, 2015). Cotrim (2009), apresenta uma vasta análise comparativa entre os dois materiais tais como condutividade, densidade e oxidação. Deste modo, tal afirmação se refere a(o): a. Propriedades mecânicas destes metais. b. Propriedades técnico-econômicas destes metais. C. Propriedades ambientais destes metais. d. Propriedades físico-químicas destes metais. e. Propriedades elétricas destes metais. Sua resposta está correta.Questão 2 Completo Atingiu 0,05 de 0,05 Dentre os equipamentos elétricos, as bombas conhecidas também como máquinas de fluxo, são equipamentos muito utilizados em diversas operações. Assim, analise as afirmativas abaixo quanto aos tipos de bombas utilizadas: I. As bombas podem ser utilizadas no processo de controle pressão. II. As bombas podem ser utilizadas no processo de controle de vazão. III. As bombas podem ser utilizadas no processo de controle de nível. IV. As bombas podem ser utilizadas no processo de controle de temperatura. Assinale a alternativa correta: a. As alternativas I, e IV estão corretas. b. As alternativas I e estão corretas. C. As alternativas I, e III estão corretas. d. As alternativas II, III e IV estão corretas. e. As alternativas I, II, III e IV estão corretas. Sua resposta está correta.Questão 3 Completo Atingiu 0,05 de 0,05 Entende-se por isolação todo o material isolante utilizado para o isolamento elétrico. Em condutores elétricos, a isolação é aplicada aos condutores para isolá-los eletricamente do ambiente e de outros condutores próximos. Deste modo, quanto aos materiais isolantes, relacione a coluna da direita com a da esquerda: 1. Cloreto de polivinila Apresenta uma elevada rigidez dielétrica (PVC) configurando uma boa resistência de isolamento. 2. Borracha etileno Apresenta uma alta rigidez dielétrica, o que exige propileno (EPR) grandes cuidados em tensões acima de 15 kV. 3. Polietileno reticulado Possui grande flexibilidade, mesmo em (XLPE) temperaturas abaixo de 0 °C. 4. Borracha etileno- O material possui excelente rigidez dielétrica e propileno de alto grau sua flexibilidade é muito grande mesmo a (HEPR) temperaturas baixas. Assinale a alternativa correta: a. 4,2,1,3. b. 1,3,4,2. C. 1,2,3,4. d. 2,3,4,1. e. 1,3,2,4. Sua resposta está correta.Questão 4 Completo Atingiu 0,00 de 0,05 Os condutores são materiais que apresentam pouca resistência à passagem de corrente elétrica em seu interior quando sujeitos a uma tensão elétrica, em razão da baixa força atrativa entre os seus elétrons livres e o seu núcleo atômico, permitindo uma ótima condução de energia. Alguns exemplos de condutores são a prata, o ouro, aço e o alumínio. Assim, as propriedades destes elementos, analise as afirmativas abaixo: I. Condutividade: quanto à condutividade elétrica, o cobre possui cerca de 30% a mais do que a do alumínio, dada a menor resistividade elétrica deste metal. II. Densidade: quanto da massa específica ou densidade (g/cm³), o cobre possui um valor de cerca 11 g/cm³, comparado com 7 g/cm³ do alumínio. III. Oxidação: quanto aos efeitos oxidativos, perda de elétrons livres, o cobre tem um efeito superior ao do alumínio. IV. Refração: por ser mais leve, o alumínio em relações proporcionais pode desempenhar as mesmas funções de trabalho elétrico do cobre em uma relação de massa de 1 kg de alumínio, para cerca de 2 kg de cobre. Assinale a alternativa correta: a. As alternativas II, III e IV estão corretas. b. As alternativas I, e III estão corretas. C. As alternativas I, II, III e IV estão corretas. d. As alternativas e IV estão corretas. e. A alternativa III está correta. Sua resposta está incorreta.Questão 5 Completo Atingiu 0,05 de 0,05 Um equipamento elétrico é uma unidade funcional, completa e distinta, que exerce uma ou mais funções elétricas relacionadas com geração, transmissão, distribuição ou utilização de energia elétrica. No mais, há uma subdivisão dos equipamentos utilizados em inúmeras aplicações prática da engenharia e controle de automação. Deste modo, tal afirmação se refere a(o): a. Equipamentos elétricos de nível alto e baixo. b. Equipamentos elétricos de nível principal e auxiliar. C. Equipamentos elétricos de nível fraco e forte. d. Equipamentos elétricos de nível e II. e. Equipamentos elétricos de nível 1, 2, 3, 4 e 5. Sua resposta está correta.Questão 6 Completo Atingiu 0,05 de 0,05 Os Equipamentos Eléctricos e Electrónicos são todos os equipamentos que dependem de corrente eléctrica ou campos eletromagnéticos para funcionar, e todos os equipamentos para geração, transferência e medição dessas correntes e campos. Assim, diante dos equipamentos elétricos de nível 1, analise as afirmativas abaixo: I. Sensores: consistem em todos os equipamentos que possuem funcionalidade eletro-eletrônicas sensíveis, seja a alguma energia física ou química, capazes de gerar um sinal elétrico proporcional ao fenômeno a ser inferido. II. Soft-Starters: consistem em equipamentos elétricos, que são amplamente disponíveis e utilizados em projetos de controle e automação, visando acionar as partidas de motores de indução magnética de corrente contínua. III. Inversores de frequência: os famosos inversores de frequência tornam-se a cada dia mais popularizados e requeridos em projetos de automação e controle. IV. Controladores: consiste em uma infinidade de modelos de equipamentos elétricos muito presentes nas linhas industriais e nas mais diversas operações de controle e automação. Assinale a alternativa correta: a. As alternativas III estão corretas. b. As alternativas II, III e IV estão corretas. C. As alternativas I, e III estão corretas. d. As alternativas e III estão corretas. e. As alternativas I, II, III e IV estão corretas. Sua resposta está correta.Questão 7 Completo Atingiu 0,05 de 0,05 Nos diversos projetos de automação e controle estão presentes as instalações elétricas. Os equipamentos que estão presentes nestes, podem ser relacionados à fonte de energia elétrica da própria instalação. Deste modo, sobre a classificação dos equipamentos elétricos, relacione a coluna da direita com a da esquerda: 1. Equipamentos elétricos Exemplo são as caixas de controle e comando. fixos 2. Equipamentos elétricos Exemplos são os equipamentos de utilidade de estacionários instalações de alimentação de energia elétrica. 3. Equipamentos elétricos () Exemplo são as furadeiras, alicates portáteis automatizados, etc. 4. Equipamentos elétricos Exemplo são os aparelhos de medição como manuais alicate, amperímetro e multímetros. Assinale a alternativa correta: a. 2,3,4,1. b. 2,3,4,1. C. 1,3,4,2. e. 2,1,4,3. Sua resposta está correta.Questão 8 Completo Atingiu 0,05 de 0,05 Os condutores são materiais elétricos que conduzem as cargas elétricas com o mínimo de resistência quando submetidos a uma diferença de potencial elétrico (tensão elétrica), como pilhas, baterias ou tomadas. Isso acontece devido à enorme presença de elétrons em sua camada de valência (última camada do átomo a receber elétrons), denominados elétrons livres, que apresentam uma baixa força de atração com núcleo do seu átomo, o que concede grande liberdade de movimentação dos elétrons (corrente elétrica) através do condutor. Cotrim (2009) pontua ainda de acordo com as diferentes propriedades de ambos os materiais elétricos condutores, que: I. De acordo com a relação de propriedades de condutividade/peso, o alumínio tem a melhor viabilidade de composição em linhas de transmissão e distribuição, por necessitar menores infraestruturas; II. Em locais expostos a maior incidência de corrosão, a exemplo regiões litorâneas, o cobre é mais resistente com menores custos de manutenção e inibidores; III. Em instalações que possuem muitos pontos de conexão, com pontos de contatos expostos, o cobre possui maior vantagem por possuir maior resistência a corrosão, logo dispensando manutenções periódicas, quando comparado com os condutores de alumínio; IV. uso do condutor de alumínio neste tipo de instalação é muito reduzido, apesar de o preço de mercado ser significativamente inferior ao dos correspondentes condutores de cobre. É verdadeiro o que se afirma em: Assinale a alternativa correta: a. As alternativas e estão corretas. b. As alternativas II, III e IV estão corretas. C. As alternativas I, II, III e IV estão corretas. d. As alternativas I, e III estão corretas. e. As alternativas e IV estão corretas. Sua resposta está correta.Questão 9 Completo Atingiu 0,05 de 0,05 Um número cada vez maior de processos de fabricação envolvidos na produção de aparelhos elétricos depende de alguma forma de informatização. Diante disto, sobre os equipamentos elétricos, analise as afirmativas abaixo: I. CNC (Comando Numérico Computadorizado): consiste do comando amplamente utilizado para controle e automação de equipamentos elétricos modernos e sofisticados para usinagem, corte e montagem de peças em diferentes ligas metálicas (tornos, máquinas de corte, fresadoras, etc.); II. Equipamentos elétricos de nível 3, basicamente são compostos por computadores específicos e adequados para captação, processamento e interpretação dos controladores, apresentados anteriormente nos equipamentos elétricos de nível 2; III. Nos equipamentos elétricos de nível 4 e 5, tem-se os super computadores e banco de dados. Estes equipamentos elétricos estão disponíveis em linhas de produção industriais de grande porte; IV. Nos equipamentos elétricos de nível 6, existe a conectividade dos chips cerebrais. Assinale a alternativa correta: Um número cada vez maior de processos de fabricação envolvidos na produção de aparelhos elétricos depende de alguma forma de informatização. Diante disto, sobre os equipamentos elétricos, analise as afirmativas abaixo: I. CNC (Comando Numérico Computadorizado): consiste do comando amplamente utilizado para controle e automação de equipamentos elétricos modernos e sofisticados para usinagem, corte e montagem de peças em diferentes ligas metálicas (tornos, máquinas de corte, fresadoras, etc.); II. Equipamentos elétricos de nível 3, basicamente são compostos por computadores específicos e adequados para captação, processamento e interpretação dos controladores, apresentados anteriormente nos equipamentos elétricos de nível 2; III. Nos equipamentos elétricos de nível 4 e 5, tem-se os super computadores e banco de dados. Estes equipamentos elétricos estão disponíveis em linhas de produção industriais de grande porte; IV. Nos equipamentos elétricos de nível 6, existe a conectividade dos chips cerebrais. Assinale a alternativa correta: a. As alternativas e IV estão corretas. b. As alternativas I, e III estão corretas. C. As alternativas I, II, III e IV estão corretas. d. As alternativas e estão corretas. e. As alternativas II, III e IV estão corretas. Sua resposta está correta.Questão 10 Completo Atingiu 0,05 de 0,05 Cotrim (2009), apresenta as diretrizes de condições do uso de materiais de condutores elétricos de alumínio, de acordo com a NBR 5410. Deste modo, analise as afirmativas abaixo: I. Linhas aéreas não há nenhuma restrição quanto ao uso de materiais elétricos condutores de alumínio. II. Instalações industriais as instalações de condutores de alumínio devem ser alimentadas exclusivamente por geração própria ou por meio de subestações e transformadores. Todas as operações devem ser realizadas por pessoas especializadas e licenciadas. III. Instalações de atividades comerciais As seções nominais dos condutores de alumínio devem ter no mínimo 50 mm². IV. Instalações de atividades residenciais local deve ser de baixa densidade de ocupação e fluxo de pessoas, com área especial e de fácil; a instalação e a manutenção devem ser realizadas por pessoas qualificadas e capacitadas para atividades de risco. Assinale a alternativa correta: a. As alternativas I e estão corretas. b. As alternativas e IV estão corretas. C. As alternativas I, II, III e IV estão corretas. d. As alternativas II, III e IV estão corretas. e. As alternativas I, e III estão corretas. Sua resposta está correta. ÁUDIO AULA 04 Seguir para... SLIDE AULA 05
