ENERGIA ZERO
O que é energia zero?
 Chama-se energia zero quando toda a eletricidade necessária para abastecer uma edificação é produzida por ela mesma. Nesta caso tentamos chegar o mais perto de uma edificação energia zero no qual usaremos sistema da captação da luz solar. que no caso usamos painéis fotovoltaicos e seu custo pode variar de acordo com o tamanho do projeto e de quanta energia espera-se que seja produzida para suprir a demanda existente.
Também Existem outras possibilidade de ser captada a energia sendo o uso da energia eólica, a biomassa ou a geotérmica.
Projeto
 O projeto se localiza na cidade de Joinville, onde temos uma característica de uma cidade com a taxa de umidade alta, pois se encontra rodeada de montanhas e também por se litorânea. contudo temos ventos predominantes de .
quadrante Leste, Sudeste e Nordeste pois tem haver com a localização geográfica. A Serra do Mar funciona como uma barreira orográfica para os ventos de oeste. Enquanto a circulação marítima e a influência da Massa Tropical Atlântica favorecem os ventos de leste. A passagem das frentes frias, e da Massa Polar também influenciam os ventos na região.
PLANTA
 De acordo com a planta demonstra em sala, decidimos fazer algumas alterações para melhorar o conforto e atender as necessidades de uma edificação de energia zero.
MUDANÇAS
 Aumento da grossuras das paredes externas Mudança na disposição da janela dos dormitórios para a lateral da edificação Disposição da janela da cozinha Mudança na disposição da porta para fachada da edificação;

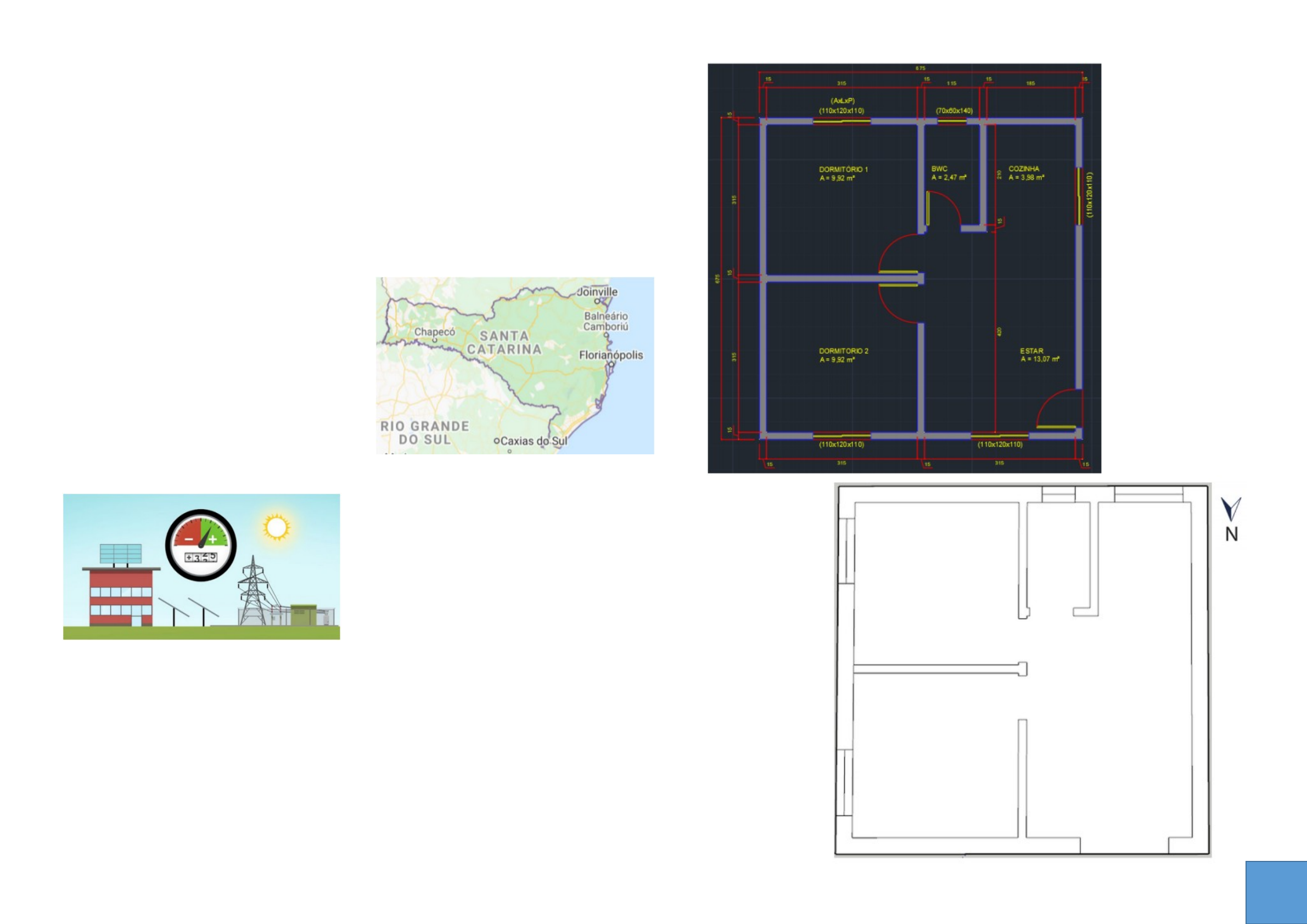

PLANTA BAIXA
MUDANÇAS
1/2
 FACHADAS
Fachada Norte foi disposta a entrada da edificação, na qual foi feita uma abertura maior para melhorar a luminosidade.
Fachada Leste foi acrescentada as janela dos dormitórios para aproveita sol da manhã.
Fachada Norte/fachada leste
Fachada Oeste foi acrescentado as placa fotovoltaicas já por ser um quadrante favorável para a captação da luz solara.
Na fachada Sul, foi mantido a nela do banheiro e acrescentado a abertura da cozinha, já que não incide tanto os raios solares .
Fachada Oeste/fachada Sul
 Contudo no projeto foi acrescentado as placas fotovoltaicas e captação da água da água da chuva, sendo assim, havendo uma grande solução até mesmo econômica pra o morador. mas essa economia não é instantânea mas sim futuramente por seus um processo carro e demorado para retorno mas a natureza e bolso agradece.
Neste caso, projetamos a área do telhado para 10 placa fotovoltaicas no qual tivemos que levar em consideração o peso por m²
 No entanto temos a captação da água da chuva no qual é um ponto muito importante no projeto, e sabemos também que existem alguma exigências a serem seguidas. conforme a ABNT NBR 15.527:2007 "Água de chuva - Aproveitamento de coberturas em áreas urbanas para fins não potáveis". Joinville por ser uma cidade que chove muito é de extrema relevância ter a captação , pelo qual esse é um sistema que os moradores vera resultado econômico muito rápido principalmente prédios.
Abaixo temos um exemplo da captação da água da chuva e variados tipos de captadores para diferente projetos.
Abaixo temos um esquema de como funciona a captação da luz solar e convertida em energia.
2/2
