Atividade CAD: Vistas Principais

Prévia do material em texto

Prof. Víctor O. G. R.
DT II - CAD.

INTRODUÇÃO ao AutoCAD: Vistas Principais

ATIVIDADE CAD: Vistas Principais

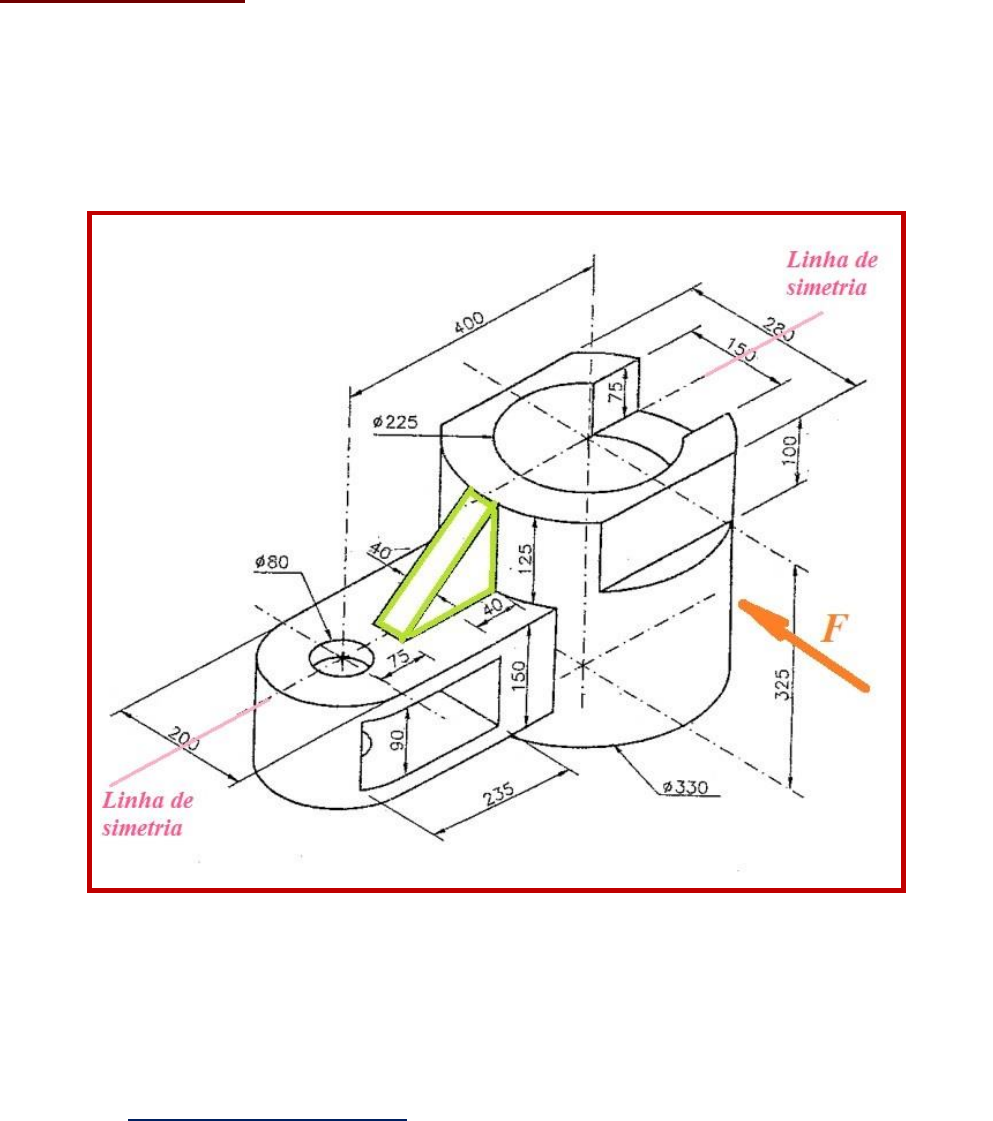

Dada a PERSPECTIVA.
OBTER as Vistas PRINCIPAIS: Frontal, Superior e Lateral.
Utilizar DIFERENTES cores para diferentes TIPOS de Linhas.
A seguir, COTAR convenientemente (utilizar cor diferente para as COTAS, dada
pelos elementos: Linha de Chamada, Flechas e Dimensões).



OBSERVAÇÃO:
• Depois de realizar a atividade, CAPTURAR a Tela COMPLETA da área de
trabalho, e a seguir, COLAR numa Folha WORD.
• IDENTIFICAR a Folha e Colocar seu NOME, e TURMA.
• Finalmente, transformar o Word para arquivo PDF.
• Enviar a atividade em PDF para o E-mail: victorogrosado@gmail.com
