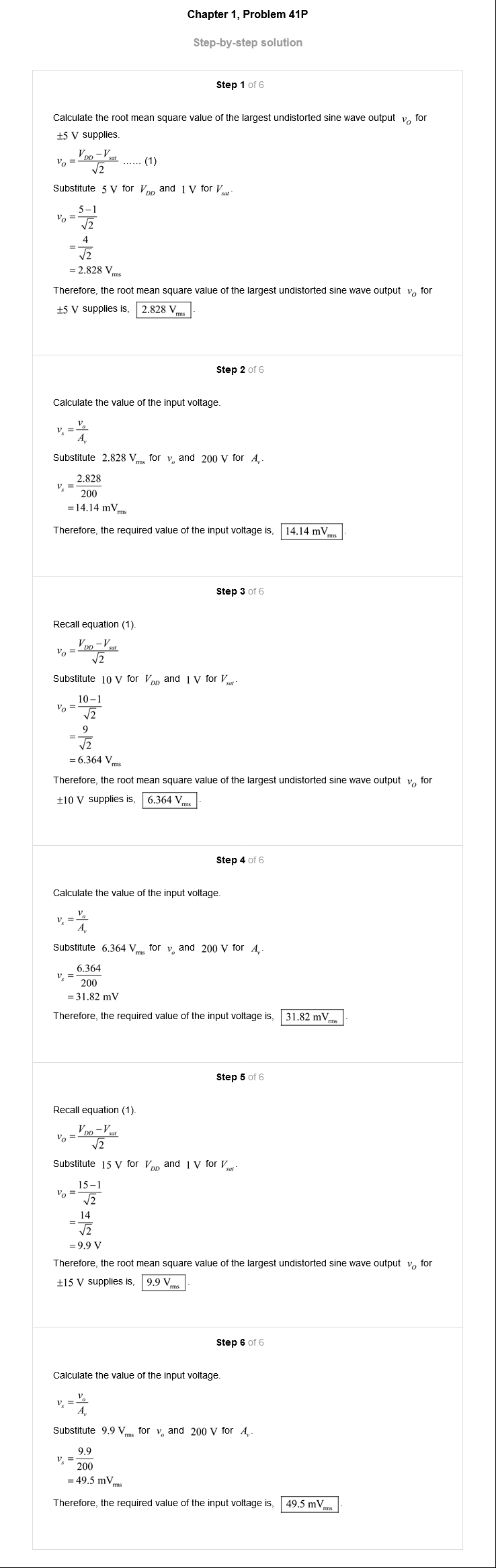

Chapter 1, Problem 41P Step-by-step solution Step of 6 Calculate the root mean square value of the largest undistorted sine wave output for +5 V supplies. (1) Substitute 5 V for and V for 5-1 4 = - 2.828 Therefore, the root mean square value of the largest undistorted sine wave output for +5 V supplies is, 2.828 Step of 6 Calculate the value of the input voltage. Substitute 2.828 for and 200 V for 2.828 = 200 = 14.14 Therefore, the required value of the input voltage is, 14.14 mV, Step of 6 Recall equation (1). Substitute 10 V for and 1 V for 10-1 = 9 = = 6.364 V. Therefore, the root mean square value of the largest undistorted sine wave output for +10 V supplies is, 6.364 Step 4 of 6 Calculate the value of the input voltage. Substitute 6.364 for and 200 V for A, 6.364 200 31.82 mV Therefore, the required value of the input voltage is, 31.82 Step of 6 Recall equation (1). Substitute 15 V for and 1 V for 15-1 = 14 = 9.9 V Therefore, the root mean square value of the largest undistorted sine wave output for +15 V supplies is, 9.9 Step 6 of 6 Calculate the value of the input voltage. Substitute 9.9 for and 200 V for A 9.9 = 200 = 49.5 Therefore, the required value of the input voltage is, 49.5 ms
