Você acertou 7 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão

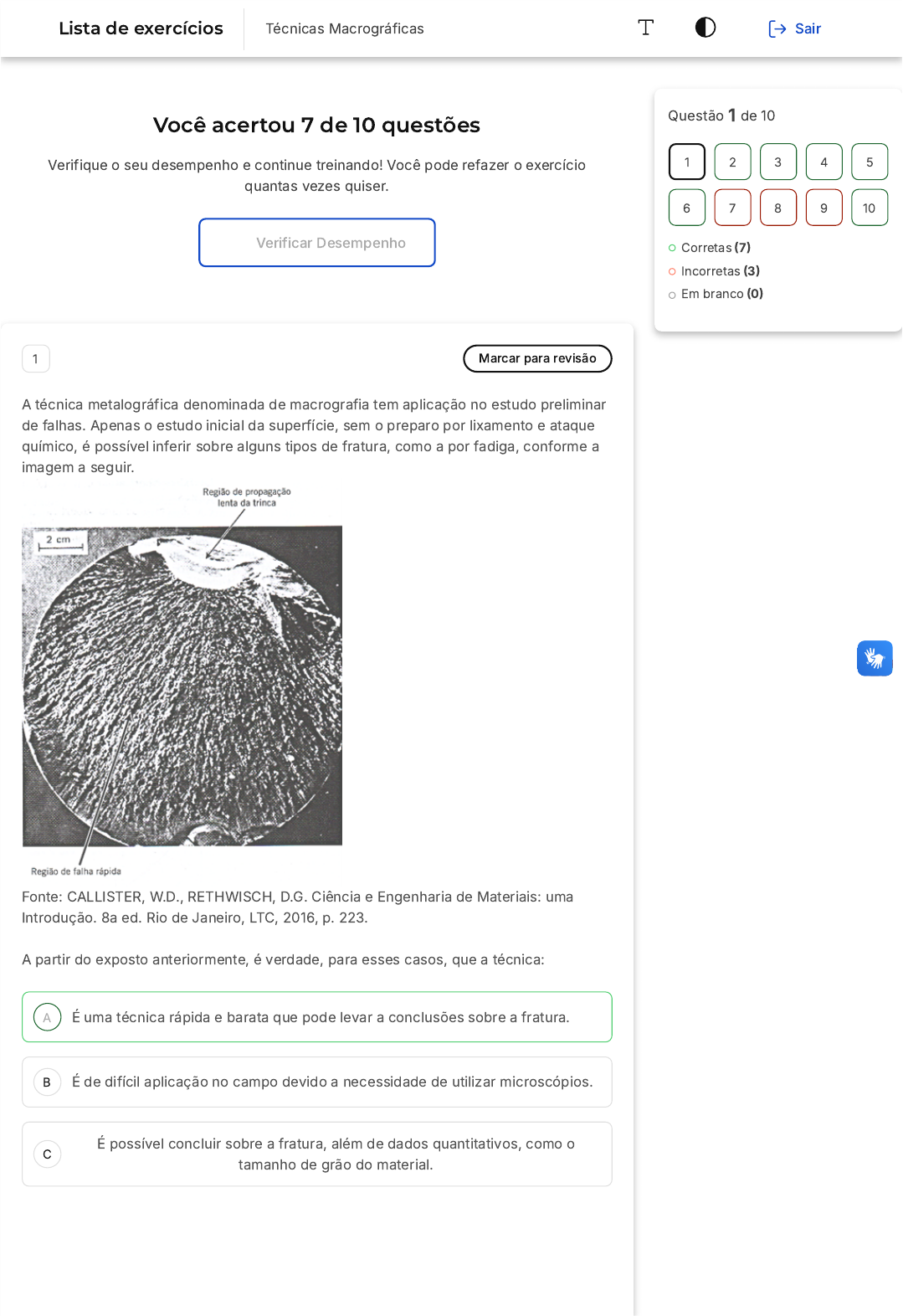

A técnica metalográfica denominada de macrografia tem aplicação no estudo preliminar
de falhas. Apenas o estudo inicial da superfície, sem o preparo por lixamento e ataque
químico, é possível inferir sobre alguns tipos de fratura, como a por fadiga, conforme a
imagem a seguir.
Fonte: CALLISTER, W.D., RETHWISCH, D.G. Ciência e Engenharia de Materiais: uma
Introdução. 8a ed. Rio de Janeiro, LTC, 2016, p. 223.
A partir do exposto anteriormente, é verdade, para esses casos, que a técnica:
É uma técnica rápida e barata que pode levar a conclusões sobre a fratura.
É de difícil aplicação no campo devido a necessidade de utilizar microscópios.
É possível concluir sobre a fratura, além de dados quantitativos, como o
tamanho de grão do material.
Questão 1 de 10
Corretas (7)
Incorretas (3)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Técnicas Macrográficas Sair
D
E
A
B
C
D
E
É uma técnica pouco onerosa, mas sempre deve preceder técnicas
metalográficas mais específicas.
É de fácil automatização, pois em nenhuma fase existe a necessidade da
participação humana para análises e inferências.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A técnica macrográfica tem ampla utilização no controle do processo de fabricação
de peças e na análise inicial sobre fraturas. A macrografia é uma técnica rápida e de
baixo custo de preparação da amostra que é visualizada pela vista desarmada ou
com auxílio de lupas. Por vezes, é necessário o complemento do estudo com
técnicas mais específicas, porém o ensaio macrográfico muitas vezes é um exame
definitivo.
2 Marcar para revisão
Sobre as vantagens e limitações da técnica macrográfica, são feitas as seguintes
afirmativas:
I - Uma das desvantagens (limitações) da técnica de macrografia é que a amostra só
pode ser utilizada uma única vez, diferentemente do que ocorre nas amostras para a
micrografia.
II - Pelo fato de a visualização da amostra ser à vista desarmada ou com auxílio de lupas
(aumentos de até 50X), não é possível identificar linhas de deformação a frio;
III - O preparo da amostra da superfície para o estudo macrográfico é simples, mas
pequenos desvios nas etapas de preparação podem afetar a interpretação de
macroestruturas.
São corretas as afirmativas:
Apenas a afirmativa I.
Apenas a afirmativa II.
Apenas a afirmativa III.
Apenas as afirmativas I e II.
Apenas as afirmativas I e III.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
A
B
C
D
E
Gabarito Comentado
A técnica macrográfica é uma técnica metalográfica que permite a visualização de
uma amostra à vista desarmada ou com o auxílio de lupas de pequenos aumentos.
A preparação da amostra é um processo simples, mas que exige cuidado e
precisão, pois pequenos desvios nas etapas de preparação podem levar a
interpretações errôneas das macroestruturas. Contrariamente ao que é afirmado na
afirmativa I, a amostra pode ser reutilizada para visualizações posteriores, desde
que sejam tomados os devidos cuidados para minimizar o efeito da "corrosão" na
superfície. Além disso, é possível observar as linhas de deformação através desta
técnica, contrariando a afirmativa II. Portanto, a única afirmativa correta é a III, que
destaca a importância do cuidado no preparo da amostra para a análise
macrográfica.
3 Marcar para revisão
A técnica macrográfica apresenta várias limitações no estudo da estrutura de um
material, contudo é amplamente utilizada no estudo macrográfico de metais. Por meio
de uma amostra preparada para a macrografia é possível a observação de:
Colônias de perlita.
Contornos de grãos austeníticos.
Segregações em "V".
O empilhamento de discordâncias.
O carbeto de ferro, a cementita.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A técnica macrográfica permite a observação de macroestruturas, uma vez que a
visualização ocorre sem aumento ou com pequenos aumentos. Entre as
possibilidades de observação por meio desta técnica, estão as segregações, suas
distribuições e formas. No entanto, para a visualização de elementos como perlita,
contornos de grãos, discordâncias, cementita, entre outros, são necessários
maiores aumentos e uma preparação específica. Portanto, a alternativa correta é a
"C", que menciona as segregações em "V", uma característica que pode ser
observada por meio da técnica macrográfica.
4 Marcar para revisão
A
B
C
D
E
O ataque químico macrográfico pode ser classificados como lentos ou profundos e
rápidos ou superficiais. Uma série de reagentes é apresentada na literatura e suas
principais indicações. O reativo de iodo tem aplicação vasta na identificação de
macroestruturas. Pode ser utilizado para evidenciar regiões afetadas termicamente,
regiões de concentração elevada de fósforo, etc.
https://www.shutterstock.com/pt/image-photo/scientists-prepare-chemicals-fume-
hood-science-765347104
O reativo de iodo tem aplicação geral em macrografia. Sua composição química é dada
por:
Lodo sublimado, iodeto de prata e água.
Lodo sublimado, iodeto de magnésio e água.
Lodo de potássio, iodeto de magnésio e água.
Lodo sublimado e água em ebulição.
Lodo sublimado, iodeto de potássio e água.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A literatura apresenta um a série de reagentes químicos utilizados no estudo
macrográfico e suas aplicações. Em particular, o reativo de iodo apresenta
aplicação geral em macrografia (zona termicamente afetada pela solda, têmpera,
zonas de segregação de carbono ou fósforo, texturas fibrosas, bolhas, estruturas
dendríticas, etc.  Sua composição é dada por 10 g de iodo sublimado, 90 g de
iodeto de potássio e 100 ml de água.
5 Marcar para revisão
(CCS UFGD/2014 - adaptada). O ensaio de macrografia consiste na verificação a olho nu
ou com uma ampliação de no máximo 10 vezes, de uma superfície plana, preparada
adequadamente através de lixamento. Dentre as principais etapas para realização do
ensaio macrográfico, com respectivas descrições, é correto afirmar que:
A
B
C
D
E
Preparação da superfície compreende as etapas de lixamento e posterior corte
ou desbaste.
Ataque químico, realizado por aplicação (com auxílio de um pincel ou um
chumaço de algodão fixado em uma pinça) ou por imersão (reagente químico é
colocado em um recipiente e a superfície do corpo de prova a ser ensaiado é
imergida na solução, sem deixar o corpo de prova tocar no fundo do
recipiente).
Lavagem e secagem, respectivamente com aplicação de álcool na superfície
preparada e fricção com algodão.
Escolha e localização da seção transversal a ser estudada, para o estudo da
solda de topo.
Corte transversal ou longitudinal ao eixo da peça, escolhido de acordo com o
formato da peça.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
O ensaio macrográfico é um processo que envolve várias etapas. Inicialmente, a
amostra é extraída por meio de um corte refrigerado, seguido de lixamento. A
macroestrutura é então revelada através de um ataque químico na superfície
preparada. Este ataque químico pode ser realizado por imersão ou aplicação, como
descrito na alternativa B. Após a reação química do ataque ser interrompida em
água corrente, a amostra é borrifada com álcool e seca com um jato de ar quente.
Para o estudo de soldas de topo, a seção longitudinal é a mais adequada. A escolha
da seção de estudo está relacionada aos objetivos da macrografia e das
macroestruturas, defeitos ou processos de fabricação que se deseja observar.
Portanto, a alternativa B é a correta,pois descreve corretamente o processo de
ataque químico, uma etapa crucial no ensaio macrográfico.
6 Marcar para revisão
O estudo metalográfico apresenta dois grandes ramos: o da macrografia e o da
micrografia. Uma peça com tratamento superficial de têmpera pode ser visualizada no
exame macroscópio, para avaliação da camada temperada. A figura apresenta a seção
de um instrumento denominado lima que sofreu o tratamento de têmpera superficial,
evidenciado pela seção mais clara na macrografia.
Fonte: COLPAERT, H. Metalografia dos produtos siderúrgicos comuns. 4a ed. São Paulo,
SP: Edgard Blucher, 2008, p 287.
Na macrografia, a etapa final, a de visualização é realizada com que "instrumentos"?
A
B
C
D
E
A
B
C
D
E
Olho e microscópio óptico.
Olho e lupa de pequeno aumento.
Olho e microscópio eletrônico de varredura.
Olho e microscópio eletrônico de transmissão.
Olho e microscópio de força atômica.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
O equipamento denominado lima sofreu o processo térmico de têmpera superficial.
Em linhas gerais, houve um aquecimento local até o campo austenítico e, posterior
resfriamento brusco. Uma pequena camada de elevada dureza é formada. Na
macrografia é possível a homogeneidade e a profundidade da macrografia que, por
definição é o exame da superfície à vista desarmada (olho) ou com auxílio de
instrumentos ópticos de pequeno aumento (lupas).
7 Marcar para revisão
(CESGRANRIO/2010 - adaptado) A escolha da seção de estudo macrográfico apresenta
alguns casos específicos. Na preparação de corpos de prova para macrografia, é
preferível a adoção de um corte transversal quando se trata de:
Avaliação de soldas de topo.
Verificação da extensão de tratamentos térmicos superficiais.
Verificação de eventuais defeitos nas proximidades de fraturas.
Verificação se uma peça foi obtida por conformação ou por usinagem.
Verificação se o tubo é com ou sem costura.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
D
E
A escolha da seção a ser estudada macrograficamente depende do objetivo do
estudo. Em muitos casos, a seção é escolhida para avaliar soldas de topo ou
verificar a extensão de tratamentos térmicos superficiais, além de analisar o
processo de fabricação da peça. No entanto, quando o objetivo é verificar se um
tubo é com ou sem costura, a opção mais adequada é a adoção de um corte
transversal. Isso porque esse tipo de corte permite uma visualização mais clara e
precisa da estrutura interna do tubo, facilitando a identificação da presença ou
ausência de costura.
8 Marcar para revisão
Na preparação de amostras metalográficas, uma das etapas possíveis é a do
embutimento, a frio ou a quente, da peça em resina. Sobre esse tema, são feitas as
seguintes afirmativas. Analise as afirmativas abaixo.
I - É útil para facilitar o manuseio de peças com pequenas dimensões durante a
preparação da amostra;
II - Um de seus objetivos é evitar que peças pequenas danifiquem as lixas de polimento;
III - O embutimento é um fator primordial para que os grãos abrasivos das lixas não
promovam o encruamento local.
São corretas:
Apenas a afirmativa I.
Apenas a afirmativa II.
Apenas a afirmativa III.
Apenas as afirmativas I e II.
Apenas as afirmativas I e III.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
O embutimento é uma etapa opcional na preparação de amostras metalográficas.
Esta etapa é especialmente útil quando se trabalha com peças de pequenas
dimensões, pois facilita o manuseio durante a preparação da amostra, conforme
afirmado na afirmativa I. Além disso, o embutimento também tem como objetivo
evitar que peças pequenas danifiquem as lixas de polimento, como mencionado na
afirmativa II. Portanto, as afirmativas I e II estão corretas, tornando a alternativa D a
resposta correta para esta questão.
9 Marcar para revisão
A
B
C
D
E
A técnica macrográfica é uma excelente ferramenta no controle de qualidade de soldas.
A técnica apresenta várias vantagens e limitações. Sobre as vantagens e limitações da
análise macrográfica, são feitas as seguintes afirmações:
I - Uma das vantagens da técnica é ser possível, a partir de uma amostra macrográfica
preparada, fazer a análise de penetração da solda apenas com a vista desarmada;
II - Uma limitação dessa técnica é para o estudo da zona termicamente afetada (ZTA)
em soldas. A macrografia não é adequada, visto que essa região não é atacada pelos
reagentes macrográficos;
III - Outra vantagem, por ser uma técnica de execução simples e não onerosa, serve
como uma avaliação preliminar de soldas, um parâmetro de controle de qualidade.
São corretas as afirmativas:
Apenas a afirmativa I.
Apenas a afirmativa II.
Apenas a afirmativa III.
Apenas as afirmativas I e II.
Apenas as afirmativas I e III.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A técnica macrográfica é uma ferramenta eficaz no controle de qualidade de
soldas, apresentando várias vantagens. A afirmativa I está correta, pois uma das
vantagens dessa técnica é a possibilidade de analisar a penetração da solda apenas
com a vista desarmada, a partir de uma amostra macrográfica preparada. A
afirmativa II está incorreta, pois, apesar de a zona termicamente afetada (ZTA) não
ser atacada pelos reagentes macrográficos, a técnica macrográfica ainda é útil para
o estudo dessa região. A afirmativa III também está correta, pois a técnica
macrográfica, por ser de execução simples e não onerosa, serve como uma
avaliação preliminar de soldas, funcionando como um parâmetro de controle de
qualidade. Portanto, as afirmativas I e III estão corretas, o que corresponde à
alternativa E.
10 Marcar para revisão
A macrografia apresenta uma série de etapas que culminam numa superfície adequada
para a visualização e análise da macrografia. Na figura a seguir, um instrumento
utilizado numa das etapas da preparação macrográfica é apresentado.
A
B
C
D
E
MANNHEIMER, V.A. Microscopia dos Materiais, uma introdução. Ed. da Sociedade
Brasileira De Microscopia E Microanálise (SBMM), Rio de Janeiro ¿ RJ, 2002, p. XII.2.
Complete as lacunas, a partir da visualização e interpretação da figura. A
__________________ é utilizada na etapa de ______________ e as principais variáveis são
______________ e ______________.
Prensa - compactação - pressão - tempo.
Reator - ataque químico - e temperatura -  tempo.
Prensa - polimento fino - pressão -  temperatura.
Prensa - embutimento - pressão -  temperatura.
Cortadora manual - extração da amostra - pressão e temperatura.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito
comentado!
Gabarito Comentado
A figura apresenta uma prensa típica para embutimento que é uma etapa
necessária na macrografia para peças com pequenas dimensões. Nesse
equipamento controla-se a temperatura, a pressão e o tempo de cura.
