Exercício Metalografia e Fadiga 01

Prévia do material em texto

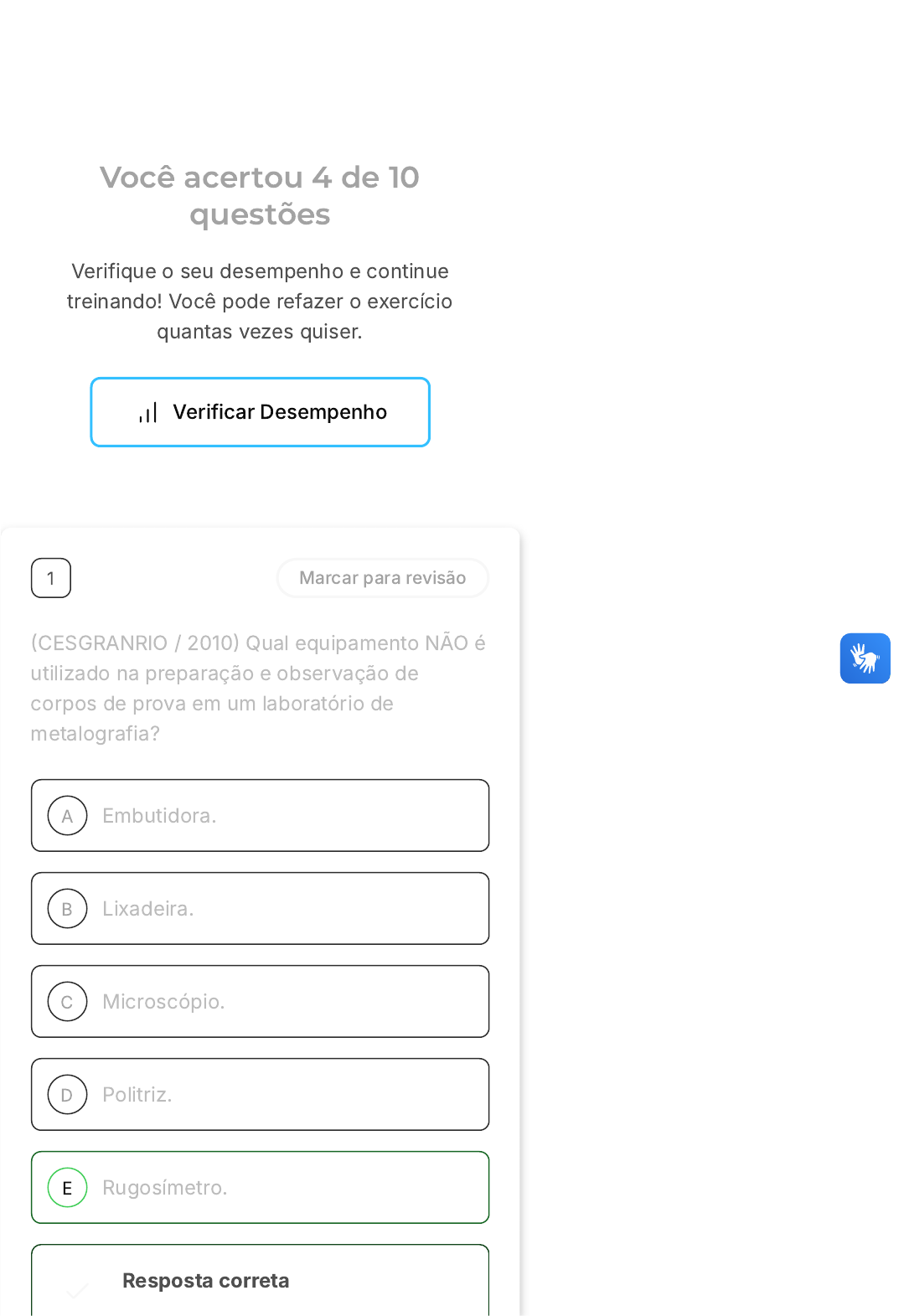

Você acertou 4 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
(CESGRANRIO / 2010) Qual equipamento NÃO é
utilizado na preparação e observação de
corpos de prova em um laboratório de
metalografia?
Embutidora.
Lixadeira.
Microscópio.
Politriz.
Rugosímetro.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O rugosímetro não é um equipamento
utilizado na preparação e observação de
corpos de prova em um laboratório de
metalografia. Em geral, as etapas de
preparação da superfície de uma amostra
para análise micrográfica envolvem: a
escolha da seção, embutimento, lixamento,
polimento e ataque químico. Após essas
etapas, a amostra está pronta para ser
visualizada em um microscópio
metalúrgico. A extração do corpo de prova
da peça pode ocorrer em uma cortadora de
disco. Quando o corpo de prova apresenta
pequenas dimensões, é realizado o
embutimento, a frio ou a quente, em uma
embutidora. As etapas de lixamento e
polimento ocorrem, respectivamente, em
lixadeiras e politrizes. Portanto, o
rugosímetro, que é um instrumento
utilizado para medir a rugosidade de uma
superfície, não se enquadra nas etapas de
preparação e observação de corpos de
prova em um laboratório de metalografia.
2 Marcar para revisão
(UFES / 2014 - adaptada) A avaliação
macrográfica é de grande importância na
caracterização de materiais e processos de
fabricação. Essa avaliação geralmente consiste
no exame, à vista desarmada ou com lupa, de
uma peça ou amostra plana. A respeito do
A
B
C
D
E
exame macrográfico são feitas as seguintes
afirmativas:
I - A preparação dos corpos de prova é
estabelecida por meio da escolha e da
localização, dispensando o polimento e o
ataque com reagente químico específico.
II - As linhas de conformação mecânica são
passíveis de observação com a macrografia.
III - O corte com discos abrasivos, é indicado
pois não eleva a temperatura, prevenindo
alterações microestruturais.
São corretas:
Apenas a afirmativa I.
Apenas a afirmativa II.
Apenas a afirmativa III.
Apenas as afirmativas I e II.
Apenas as afirmativas II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a B, que afirma que
as linhas de conformação mecânica são
passíveis de observação com a
macrografia. Isso é verdadeiro, pois a
macrografia é uma técnica que permite a
visualização de características superficiais
A
B
C
de um material, incluindo as linhas de
conformação mecânica.
As afirmativas I e III estão incorretas. A
afirmativa I está errada porque a
preparação dos corpos de prova para a
macrografia não dispensa o polimento e o
ataque com reagente químico específico.
Na verdade, esses passos são essenciais
para garantir a clareza e a precisão do
exame. A afirmativa III também está errada,
pois o corte com discos abrasivos pode
sim elevar a temperatura e causar
alterações microestruturais. Para evitar
isso, é recomendado o uso de um fluido
refrigerante durante o corte.
3 Marcar para revisão
(CP-CAP / 2016) Observe a figura a seguir.
A micrografia de um aço 1020 (hipoeutetoide)
resfriado ao ar (lentamente) acima representada
indica a presença de:
Ferrita e austenita
Austenita e perlita
Martensita e austenita
D
E
Ferrita e perlita
Cementita e bainita
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: Ferrita e perlita
Justificativa: Os aços carbono podem ser
denominados como hipoeutetoides,
eutetoides e hipereutetoides, em função do
percentual, em peso, do carbono. Os aços
eutetoides apresentam 0,77%, os aços
hipoeutetoides valores inferiores a 0,77 e,
no caso dos hipereutetoides, valores
superiores. O aço 1020 apresenta 0,20 %
de carbono, logo hipoeutetoide,
Aquecendo-se esse aço até o campo
austenítico e, posteriormente, resfriando-
se lentamente, a micrografia será de ferrita
proeutetoide e perlita.
4 Marcar para revisão
A metalografia tem um papel importante na
caracterização de ligas ferrosas. Uma
possibilidade é a utilização da técnica
micrográfica que envolve uma série de passos
na preparação da superfície. A preparação
metalográfica poderá comprometer essa
caracterização, caso seja executada
inadequadamente. A respeito das etapas de
preparação de um corpo de prova (CP) para
A
B
C
D
E
observação ao microscópio, assinale a opção
correta.
A etapa de extração do CP da peça
pode ser efetuada em uma cortadora
de disco de diamante para se evitar o
aquecimento local do CP e,
consequentemente, alterações na
estrutura.
O embutimento de um CP é
recomendado quando suas dimensões
dificultam, por exemplo, a etapa de
lixamento. O embutimento só deve ser
feito a frio, para não alterar a estrutura
do material.
A etapa de lixamento da superfície de
um CP deve ser executada em uma
série de lixas, normalmente de carbeto
de silício, iniciando-se pela lixa de
maior granulometria, por exemplo, a
lixa de número 1200.
A etapa de preparação metalográfica
denominada de polimento é realizada
com o auxílio de um disco rotativo
com um feltro embebido em pasta de
diamante, alumina ou sílica coloidal.
A etapa final da preparação de uma
amostra micrográfica é o ataque
químico da superfície a ser observada
ao microscópio. Os contornos de grão
apresentam menor reatividade química
que os grãos. Dessa forma, são menos
atacados pelo reagente.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra D, que afirma
que a etapa de preparação metalográfica
denominada de polimento é realizada com
o auxílio de um disco rotativo com um feltro
embebido em pasta de diamante, alumina
ou sílica coloidal. Esta etapa é crucial para
tornar a superfície do corpo de prova
especular, ou seja, perfeitamente lisa e
sem irregularidades, permitindo uma
análise micrográfica precisa.
As demais alternativas apresentam
informações incorretas ou incompletas. Por
exemplo, a alternativa A menciona a
extração do corpo de prova com uma
cortadora de disco de diamante para evitar
o aquecimento, mas não menciona a
necessidade de um fluido refrigerante para
evitar mudanças microestruturais devido
ao aumento da temperatura. A alternativa B
sugere que o embutimento só deve ser
feito a frio, o que não é verdade, pois pode
ser realizado tanto a frio quanto a quente.
A alternativa C sugere iniciar o lixamento
com uma lixa de número 1200, quando na
verdade deve-se iniciar com uma lixa de
maior granulometria, como a de número
100. Por fim, a alternativa E está incorreta
ao afirmar que os contornos de grão
apresentam menor reatividade química que
os grãos, quando na verdade ocorre o
contrário.
A
B
C
D
E
5 Marcar para revisão
(IF-SP / 2011) Nos ensaios metalográficos,
algumas vezes, é necessário embutir a amostra.
O procedimento de embutimento é indicado
principalmente para:
Ensaiar amostras de metais não
ferrosos
Revelar a existência de inclusões não
metálicas nos aços
Facilitar o manuseio de amostras
metalográficas de pequenas
dimensões
Ensaiar aços endurecidos por têmpera
ou cementação
Permitir o ensaio macrográfico em
amostras de grandes dimensões
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
O procedimento de embutimento em
ensaios metalográficos é utilizado
principalmente para facilitar o manuseio de
amostras metalográficas de pequenas
dimensões. Isso ocorre porque, na
preparação de um corpo de prova para
análise metalográfica (seja micrografia ou
macrografia), uma parte da peça é
A
B
individualizada por meio de um corte. A
etapa subsequente envolve o polimento docorpo de prova em uma série de lixas, que
pode ser realizada manualmente. No
entanto, quando o corpo de prova
apresenta dimensões reduzidas, o
manuseio pode se tornar difícil. Nesse
caso, o embutimento, que pode ser feito a
frio ou a quente, consiste em circundar a
amostra com resina, formando um corpo
único, facilitando assim o manuseio da
amostra.
6 Marcar para revisão
A figura a seguir mostra, de maneira
esquemática a formação da imagem em um
microscópio duplo, ou seja, com uma lente
objetiva e uma lente ocular. A partir da análise
da figura são feitas as seguintes afirmações:
I - As lentes delgadas 1 e 2 são,
respectivamente, denominadas objetiva e
ocular;
II - A razão  é denominada
magnificância (aumento) do microscópio;
III - A imagem é a que o microscopista
visualiza em sua avaliação micrográfica.
A =
i2
i1
i2
Apenas a afirmativa I.
Apenas a afirmativa II.
C
D
E
Apenas a afirmativa III.
Apenas as afirmativas I e III.
Apenas as afirmativas II e III.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: Apenas as afirmativas I e III.
Justificativa: I - O desenho esquemático
apresenta duas lentes, 1 e 2, o objeto (O) e
o observador, representado pelo olho. A
lente 1 está próxima ao objeto, portanto,
trata-se da lente objetiva do microscópio. A
lente 2 é a ocular. II - A lente 1 origina a
imagem 1 ( ) que funciona como "objeto"
para alente 2, originado a imagem 2 ( )
que é a final. Assim o aumento linear é
dado por . III - a imagem final, ou
seja, a visualizada pelo operador do
microscópio é a .
i1
i2
A =
i2
O
i2
7 Marcar para revisão
No ataque micrográfico são utilizados vários
reagentes químicos, sendo necessário analisar
o material e os pontos da estrutura que serão
abordados para a escolha adequada do
reagente utilizado. Quando se utiliza Picral
(4%), estamos falando de que reagente?
Questão 10 de 10
Corretas (4)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Metalografi… Sair
A
B
C
D
E
Ácido pícrico e etanol
Ácido nítrico e etanol
Solução aquosa de tiossulfato de
sódio
Ácido pícrico, ácido clorídrico e etanol
Ácido clorídrico e etanol
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O Picral (4%) é um reagente comumente
utilizado no ataque micrográfico, que é
composto por ácido pícrico e etanol. Este
reagente é utilizado para revelar a
microestrutura de materiais metálicos e
suas ligas. Cada reagente tem uma
aplicação específica e é escolhido com
base no material e nos pontos da estrutura
que serão analisados. Outros reagentes
comuns incluem o Nital, que é uma mistura
de ácido nítrico e etanol; o Klemm, que é
uma solução aquosa de tiossulfato de
sódio; e o Vilela, que é uma combinação de
ácido pícrico, ácido clorídrico e etanol.
Corretas (4)
Incorretas (6)
Em branco (0)
A
B
C
D
E
8 Marcar para revisão
(IFRS - Concurso Público Edital 09/2014 -
 adaptada) Considerando as afirmativas I, II e III,
de acordo com os procedimentos de
preparação metalográfica convencional,
qual(is) está(ão) CORRETA(S)?
I - O nital, reagente químico composto por
aproximadamente 2% de álcool e 98% de ácido
nítrico, pode ser utilizado para revelar fases
contidas nos aços e ferros fundidos.
II - A sequência das granulometrias das lixas
para macrografia simples, utilizadas em água é:
100, 200, 400 e 600.
III - Para o polimento, se utiliza a pasta de
diamante ou a alumina em suspensão.
I, II e III.
Apenas I e III.
Apenas II e III.
Apenas II.
Apenas I e II.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
As afirmativas II e III estão corretas. A
afirmativa II está correta porque a
A
B
C
sequência das granulometrias das lixas
para macrografia simples, utilizadas em
água, é de fato: 100, 200, 400 e 600. A
afirmativa III também está correta, pois
para o polimento, se utiliza a pasta de
diamante ou a alumina em suspensão.
Por outro lado, a afirmativa I está incorreta.
O nital é um reagente químico composto
por aproximadamente 2% de ácido nítrico e
98% de álcool etílico (etanol), e não como
descrito na afirmativa. Ele é muito utilizado
na etapa de ataque químico na preparação
de amostras para visualização no
microscópio, pois pode revelar fases
contidas nos aços e ferros fundidos.
9 Marcar para revisão
(CESGRANRIO / 2013 - adaptada) Um técnico,
ao analisar a seção de uma peça de ferro
fundido que falhou em operação, observou uma
fratura de coloração escura. Através da análise
metalográfica, foi possível observar a existência
de veios de grafita no material. Essa peça é
feita com que tipo de ferro fundido?
Nodular
Maleável
Mesclado
D
E
Branco
Cinzento
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O ferro fundido cinzento é caracterizado
pela presença de veios ou lamelas de
grafita, que é o que foi observado na
análise metalográfica da peça em questão.
Diferentemente, o ferro fundido nodular
apresenta grafita em forma de nódulo,
enquanto no ferro fundido maleável, as
grafitas são ditas rosetas devido à sua
forma. No ferro fundido branco, existe uma
mescla de cementita e, por fim, o ferro
fundido mesclado é caracterizado por uma
mescla de proporções variáveis de ferro
fundido branco e ferro fundido cinzento.
Portanto, a peça analisada é feita de ferro
fundido cinzento.
10 Marcar para revisão
Uma das etapas da análise micrográfica é o
ataque da região a ser observada por reagente
químico. O nital é um reagente muito comum na
metalografia. Na preparação do nital são
utilizadas as seguintes substâncias:
A
B
C
D
E
Hidróxido de amônio e álcool etílico
Álcool metílico e ácido cítrico
Ácido nítrico e etanol
Ácido pícrico e álcool etílico
Água destilada e ácido clorídrico
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
O nital é um reagente muito comum na
metalografia e é utilizado na etapa de
ataque micrográfico, que tem como
objetivo observar a região de interesse. A
preparação do nital envolve o uso de ácido
nítrico e etanol, como indicado na
alternativa C. A escolha do reagente
químico para o ataque micrográfico
depende do material que está sendo
analisado e dos pontos específicos da
estrutura que serão abordados. Além do
nital, outros reagentes comumente
utilizados incluem o picral, que é uma
combinação de ácido pícrico e etanol, a
solução aquosa de tiossulfato de sódio
conhecida como Klemm, e o Vilela, que é
uma mistura de ácido pícrico, ácido
clorídrico e etanol.
