Sistemas Offshore – Prof. Breno P. Jacob
Histórico:

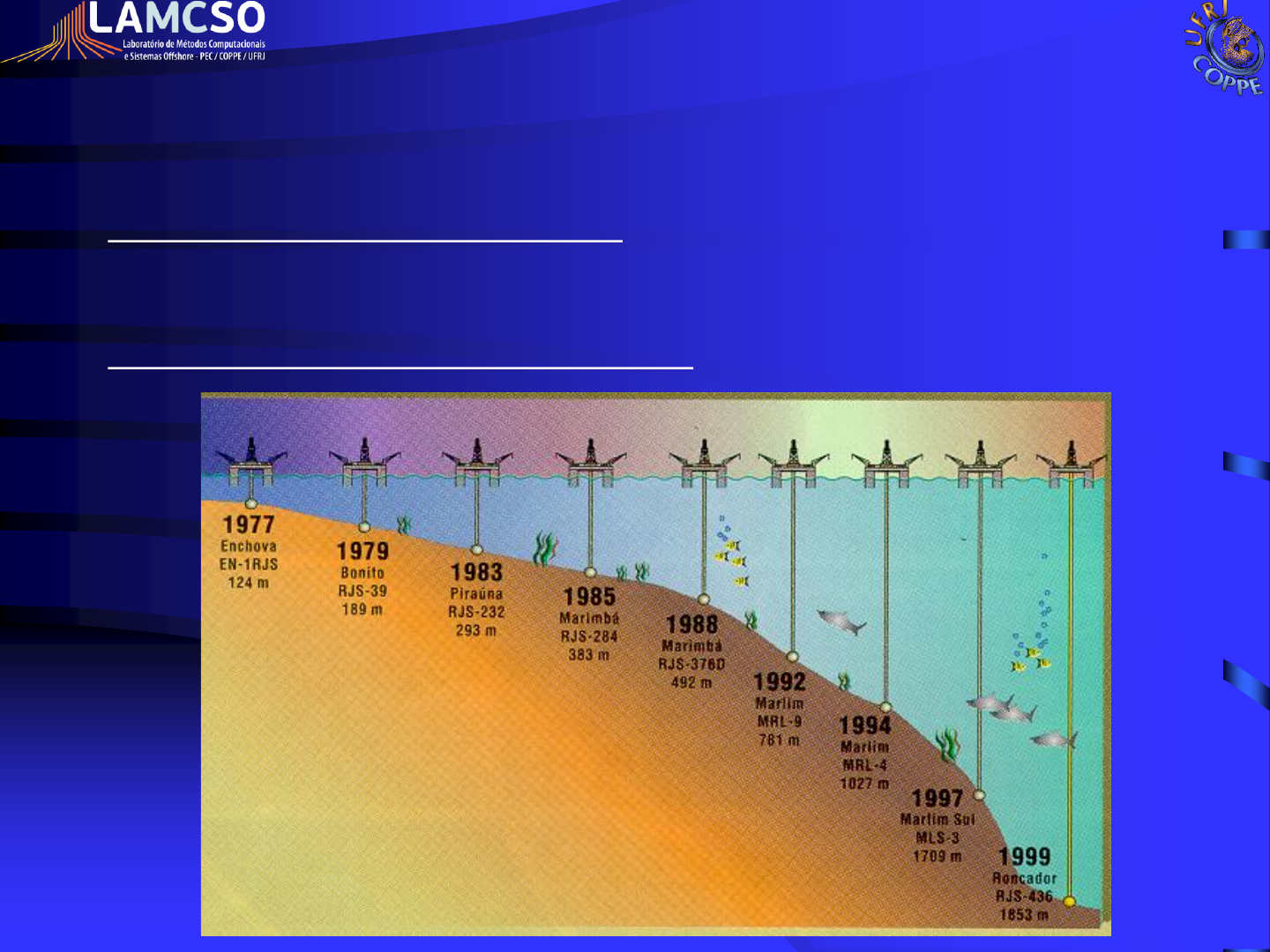

Evolução das Profundidades na Exploração de Petróleo Offshore
Primeiros poços no mar:
1890, Summerland, Califórnia, a partir de piers.
Primeira plataforma:
1947, Louisiana, Golfo do México, ~ 6m de profundidade.

Sistemas Offshore – Prof. Breno P. Jacob
➢ Produção:
✓ Processamento primário;
✓ Armazenamento (? – Depende do tipo de plataforma);
✓ Bombeamento para o sistema de exportação.
✓ Tratamento e eliminação da água produzida.
➢ Injeção, gas lift, exportação:
✓ Limpeza e compressão do gás produzido (exportação, injeção ou consumo).
✓ Captação de água do mar e tratamento para injeção no reservatório.
✓ Base física para instalação dos compressores e demais equipamentos necessários às
operações de gas lift.
➢ Base de lançamento e recebimento de pigs para limpeza e monitoração dos dutos.
➢ Permitir o acesso aos poços, Servir de base de controle dos poços.
➢ Gerar energia para os equipamentos submarinos (Ex.: poços com bombas
centrífugas submersas).
Funções da Plataforma:
Sistemas Offshore – Prof. Breno P. Jacob
Escoamento da
Produção
Funções da Plataforma:
Sistemas Offshore – Prof. Breno P. Jacob
➢Risers: Dutos suspensos, sujeitos a
ações dinâmicas (movs da plataforma, ondas);
➢Flowlines: Dutos apoiados no fundo do mar,
conectando equipamentos submarinos (ANM, manifold,
template, bomba, PLET, etc)
✓ Sujeitos apenas a carregamentos estáticos
(peso, empuxo, corrente de fundo).
✓ Podem ter alguns km de comprimento.
Tipos de Dutos: Risers / Flowlines / Pipelines
➢Pipelines: Também apoiados no fundo,
mas usados para exportação de óleo e gás
✓ Até monobóias, ou uma planta em terra
✓ Podem ter centenas de km de comprimento.
Sistemas Offshore – Prof. Breno P. Jacob

➢“Árvore de Natal”:
✓ Conjunto de válvulas acoplado à cabeça de poço,
✓ Controlar a produção de fluidos
Equipamentos Submarinos; Completação de Poços
➢ AN na plataforma  Completação Seca;
Facilita o controle e intervenção nos poços.
➢ AN no fundo do mar  Completação Molhada;
Requer embarcações com posicionamento dinâmico (DP).
➢ Escolha do sistema
irá depender do tipo de plataforma,
como iremos ver mais adiante.
Sistemas Offshore – Prof. Breno P. Jacob
➢PLEM (Pipeline End Manifold):
Interliga dutos a um “pipeline” de
exportação (óleo ou gás)
Equipamentos Submarinos
➢PLET (Pipeline End Terminator):
Interliga “flowlines” flexíveis a dutos rígidos
Sistemas Offshore – Prof. Breno P. Jacob
Histórico: Estruturas Fixas
Bacia de Campos: Inicialmente Pequenas Profundidades ( que o período natural);
Efeitos dinâmicos pouco significativos,
é possível desprezar forças de inércia.
• Períodos Naturais Típicos: 3 a 4s.
muito menores do que os excitação.
• Condições operacionais (fadiga):
ondas com períodos menores ( período natural):
Efeitos dinâmicos importantes,
mas podem ser tratados por métodos simplificados
(análise no domínio da frequência).
Construção de Jaquetas: Juntas Tubulares
Sistemas Offshore – Prof. Breno P. Jacob
Juntas Tubulares: Análise Local
Concentração de Tensões
Sistemas Offshore – Prof. Breno P. Jacob
Sistemas Offshore – Prof. Breno P. Jacob
Fabricação da jaqueta e dos módulos em terra:
Instalação de Jaquetas: Fabricação
Instalação de Jaquetas: Transporte
Sistemas Offshore – Prof. Breno P. Jacob
Instalação de Jaquetas: Load-out / Transporte - Mexilhão
Sistemas Offshore – Prof. Breno P. Jacob
Instalação de Jaquetas: Lançamento
Sistemas Offshore – Prof. Breno P. Jacob
Instalação de Jaquetas: Lançamento / Verticalização - Mexilhão
Sistemas Offshore – Prof. Breno P. Jacob
Instalação de Jaquetas: Verticalização / Docagem
Sistemas Offshore – Prof. Breno P. Jacob
Sistemas Offshore – Prof. Breno P. Jacob
Martelo
Estaca
Instalação de Jaquetas: Cravação das Estacas
Instalação de Jaquetas: Módulos / Convés
Sistemas Offshore – Prof. Breno P. Jacob

Sistemas Offshore – Prof. Breno P. Jacob
Instalação de Jaquetas: Módulos / Convés
Sistemas Offshore – Prof. Breno P. Jacob
➢ Três ou mais colunas esbeltas,
apoiadas sobre uma base composta por várias células unidas
➢ Apoiadas diretamente sobre o fundo do mar (não necessita de estacas)
➢ Estabilidade garantida
pelo peso e
baixo centro de gravidade
(bem próximo à base)
➢ Muito utilizadas no Mar do Norte
Plataformas Fixas de Concreto (ou de “gravidade”)
Sistemas Offshore – Prof. Breno P. Jacob
Plataformas Fixas de Concreto (ou de “gravidade”)
Vantagens:
✓ Permitem completação seca;
✓ Capacidade de armazenar a produção;
✓ Facilidade de intervenção nos poços (templates);
✓ Risers através das colunas;
✓ Transportadas totalmente prontas para a locação;
✓Muito robustas: capazes de suportar cargas
ambientais extremas.
Desvantagens:
✓ Economicamente viáveis em LDA até cerca de 350m;
✓ Sem reaproveitamento; Difícil descomissionamento.
Sistemas Offshore – Prof. Breno P. Jacob
Plataformas Fixas de Concreto – Fabricação e Instalação
Sistemas Offshore – Prof. Breno P. Jacob
Plataformas Fixas de Concreto (ou de “gravidade”)
Sistemas Offshore – Prof. Breno P. Jacob
Estruturas Fixas: Plataformas Auto-Elevatórias
Ainda em Pequenas Profundidades ( 400m e além)
Jaquetas e A-E perdem a viabilidade técnica e econômica.
➢ Jaqueta: Para evitar amplificação dinâmica excessiva 
Aumentar a Rigidez, de modo a manter os períodosnaturais
abaixo do período das ondas de projeto:
• Aumento considerável de Peso,
• Aumento nos custos de Fabricação / Transporte / Instalação.
➢ Auto-Elevatória:
Operação com pernas maiores do que 100m deixa de ser viável.
Estudo Conceitual:
A-E em dois estágios
Histórico: Estruturas Fixas, Águas Profundas
Sistemas Offshore – Prof. Breno P. Jacob
