Eletrônica Analógica II Avaliação II - Individual

Prévia do material em texto

Prova Impressa
GABARITO | Avaliação II - Individual (Cod.:1528925)
Peso da Avaliação 2,00
Prova 103244785
Qtd. de Questões 10
Acertos/Erros 10/0
Nota 10,00

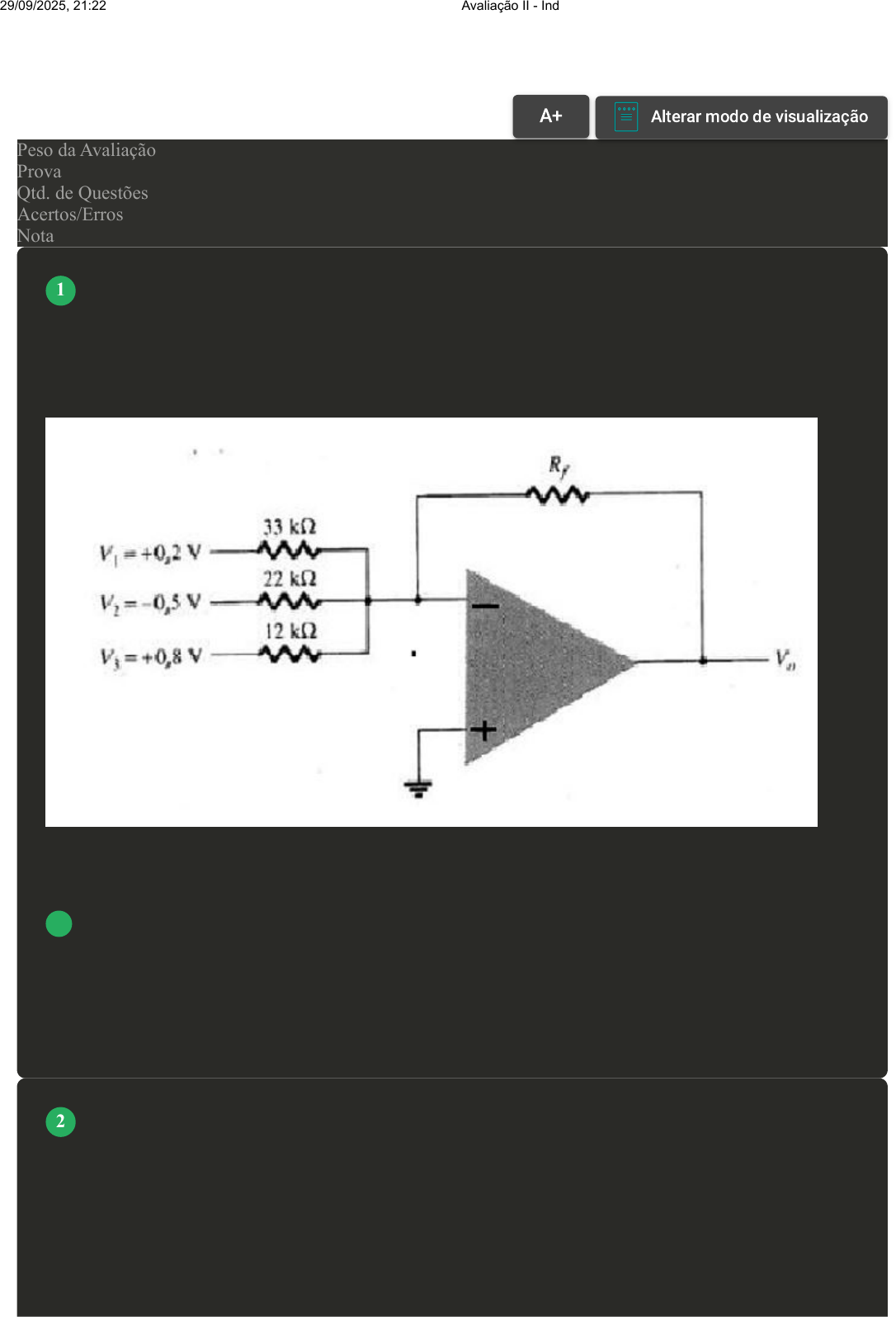

Amplificadores operacionais somadores são utilizados na soma de dois ou mais sinais. São uma variação
de um AmOp inversor e tal semelhança é observada no circuito e no sinal de saída, que possui a sua
polaridade invertida em relação aos sinais de entrada. Um típico AmOp somador inversor é representado
na figura a seguir, este com três entradas. Observando os valores das tensões nos terminais de entrada, as
resistências, e sabendo que Rf= 110KΩ, calcule a tensão de saída, Vo:
Com base no exposto, assinale a alternativa CORRETA:
A +10,5 V.
B -5,5 V.
C +5,5 V.
D -10,5 V.
Um projetista possui um circuito amplificador operacional inversor, com um resistor de entrada R1=20 k
e um resistor de realimentação R2=100 kΩ. O projetista deseja fazer algumas modificações no circuito, a
fim de analisar seu funcionamento e aumentar o seu conhecimento sobre amplificadores operacionais.
Com base nas informações apresentadas, considere as afirmativas a seguir:
I. O ganho de tensão do circuito inicial é de -5 dB.
II. O ganho de tensão do circuito pode ser dobrado modificando o resistor de entrada para R1=10 kΩ.
III. O ganho de tensão do circuito pode ser triplicado modificando o resistor de entrada para R1=15 kΩ.
 VOLTAR
A+ Alterar modo de visualização
1
2
29/09/2025, 21:22 Avaliação II - Individual
about:blank 1/6
IV. O ganho de tensão do circuito pode ser dobrado modificando o resistor de realimentação para R2=200
kΩ.

É correto o que se afirma em:
A I, II e III, apenas.
B I, apenas.
C II e IV, apenas.
D III e IV, apenas.
O amplificado operacional pode ser configurado em diferentes configurações (somadora, subtratora e
diferenciadora), além disso, ainda pode ser conectado na configuração inversora ou não inversora. Cada
configuração pode ser diferenciada através da análise do circuito. Sabendo disso e levando em
consideração a figura em anexo, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Trata-se de uma configuração somadora, utilizando amplificador operacional.
( ) O amplificador operacional está sendo utilizado como amplificador não inversor.
( ) O circuito pode ser considerado um conversor digital-analógico.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F.
B F - V - F.
C V - F - V.
D F - V - V.
A família de amplificadores operacionais LM741 da fabricante Texas Instruments possui as seguintes
características elétricas em seu data-sheet:

3
4
29/09/2025, 21:22 Avaliação II - Individual
about:blank 2/6
Fonte: Texas Instruments (2015, p. 5).

Fonte: TEXAS INSTUMENTS. Datasheet: LM741 Operational Amplifier. Electronic Publication, 2015.
p. 5.
Diante das informações apresentadas, analise as afirmações considerando V para verdadeiro e F para
falso.

( ) A corrente de alimentação pode variar entre 1,7mA e 2,8mA.
( ) O SR (slew rate) deste amplificador é de 0,5V/µs para a temperatura de 25°C.
( ) O consumo de potência do amplificador pode variar de acordo com a temperatura onde o
amplificador é instalado.
( ) O amplificador operacional LM741 possui uma resistência de entrada que varia de 2MΩ a 50MΩ,
para uma temperatura de 25°C e uma tensão de alimentação de +20V e -20V.

Assinale a afirmativa que contempla corretamente a sequência:
A V, V, V, F.
B V, V, F, F.
C V, F, F, V.
D F, V, V, F.
O amplificador operacional subtrator tem como função realizar a subtração entre os sinais de entrada. A
subtração destes sinais ainda é multiplicada pelo ganho, sendo muito utilizado em sistemas de
instrumentação. O resultado está associado aos valores de tensão de entrada e o ganho aos resistores de
polarização.

Ú Ú
5
29/09/2025, 21:22 Avaliação II - Individual
about:blank 3/6
Fonte: adaptado de: PERTENCE JÚNIOR, A. Conceitos fundamentais. In: PERTENCE JÚNIOR, A.
Amplificadores operacionais e filtros ativos: eletrônica analógica. 8. ed. Porto Alegre: Bookman, 2015.
cap. 3. p. 48-49.
Considerando as informações apresentadas, analise as afirmativas a seguir:

I. A saída será de Vo=9V se as tensões de entrada forem V1=15V e V2=12V e o ganho for 3.
II. A saída será de Vo=39V se as tensões de entrada forem V1=15V e V2=2V e o ganho for 3.
III. A saída será de Vo=-30V se as tensões de entrada forem V1=2V e V2=12V e o ganho for 3.
IV. A tensão de saída terá o mesmo valor da tensão de entrada, independentemente do ganho, quando as
tensões de entrada forem V1= 3V e V2= 3V.

É correto o que se afirma em:
A I, II e III, apenas.
B III e IV, apenas.
C II e III, apenas.
D I e IV, apenas.
Quando um amplificador operacional não inversor apresenta resistência de entrada tendendo a zero e
resistência de realimentação tendendo ao infinito, obtemos o circuito chamado seguidor de tensão, ou
buffer. Nesse circuito, o sinal de saída é exatamente igual ao sinal de entrada.
Fonte: adaptado de: TEIXEIRA, H. T.; TAVARES, M. F. Amplificadores Operacionais (amp-op). In:
TEIXEIRA, H. T.; TAVARES, M. F. Eletrônica analógica. Londrina: Editora e Distribuidora
Educacional S.A., 2018. cap. 4. p. 193-246.
Examine as afirmativas a seguir sobre o seguidor de tensão:
I. O circuito utiliza realimentação positiva.
II. O sinal de saída está em fase com o sinal de entrada.
III. O seguidor de tensão pode ser utilizado para isolar estágios de circuitos.
É correto o que se afirma em:
A II e III, apenas.
B III, apenas.
C I, apenas.
D I e II, apenas.
A taxa de subida (do inglês, slew rate) do amplificador operacional 741 é de SR=0,5 V/µs. Considerando
a utilização desse amplificador operacional em um circuito onde a tensão de saída máxima nominal é de
VoMÁX=7 V, sendo este um sinal senoidal, se faz necessário calcular sua largura de banda de potência
total.
 Com base nas informações apresentadas, analise as afirmativas a seguir:

I. O amplificador pode amplificar sinais com frequências acima de 15,32 kHz, sem distorção
significativa.
6
7
29/09/2025, 21:22 Avaliação II - Individual
about:blank 4/6
II. O amplificador pode amplificar sinais com frequências abaixo de 11,37 kHz, sem distorção
significativa.
III. A largura de banda de potência total do sinal seria maior, para um valor de SR menor que o do
amplificador operacional 741.
IV. A largura de banda de potência total do sinal seria maior, para um valor de SR maior que o do
amplificador operacional 741.

É correto o que se afirma:
A II e IV, apenas.
B III e IV, apenas.
C I, apenas.
D I, II e III, apenas.
Um cliente necessita de um dispositivo que amplifique um sinal de tensão, e que a tensão de saída
amplificada esteja em fase com a tensão de entrada. Outro critério que deve ser atendido é que a tensão de
saída seja 13 vezes maior do que a tensão de entrada.
Considerando as informações apresentadas, avalie as afirmativas a seguir:
I. O ganho de tensão do amplificador, em dB, é de 22,28 dB.
II. O circuito deve utilizar o amplificador operacional não inversor.
III. O circuito, além de necessitar de um amplificador operacional, pode ser construído com resistores de
1 kΩ e 12 kΩ.
IV. O circuito, além de necessitar de um amplificador operacional, pode ser construído com resistores de
10 kΩ e 130 kΩ.

É correto o que se afirma em:
A II e IV, apenas.
B I, apenas.
C I, II e III, apenas.
D III e IV, apenas.
Uma característica importante dos amplificadores operacionais é a rejeição do modo-comum de sua
conexão diferencial. Em uma conexão diferencial, os sinais opostos em suas entradas apresentam grande
amplificação, enquanto que os sinais comuns às duas entradas do amplificador apresentam pequena
amplificação. Assim, a conexão diferencial é muito útil para atenuar sinais indesejados, como os ruídos.

Fonte: adaptado de: BOYLESTAD, R.; NASHELSKY, L. Amplificadores Operacionais. In:
BOYLESTAD, R.; NASHELSKY, L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. Prentice-
Hall do Brasil, 2013.cap. 10. p. 505-540.

 Com base nas informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas:

I. A conexão diferencial do amplificador operacional atenua ruídos.

8
9
29/09/2025, 21:22 Avaliação II - Individual
about:blank 5/6
PORQUE

II. A conexão diferencial do amplificador atenua sinais comuns as suas entradas.

A respeito dessas asserções, assinale a opção correta:
A As asserções I e II são verdadeiras, e a II é uma justificativa correta da I.
B As asserções I e II são verdadeiras, mas a II não é uma justificativa correta da I.
C A asserção I é uma proposição verdadeira e a II é uma proposição falsa.
D A asserção I é uma proposição falsa e a II é uma proposição verdadeira.
Um amplificador operacional do fabricante Eletrônica X possui um SR (Slew Ratio) de 10V/µs. Antes de
iniciar as vendas do produto, foi requisitado que fosse encontrado o valor da frequência máxima que
permita que um sinal senoidal seja utilizado. Sabe-se que a tensão máxima nominal é de 15V.
Diante dessas informações, pode-se confirmar que a frequência de full-power bandwidth é de:
A 78,2 kHz.
B 94,5 kHz.
C 106,1 kHz.
D 66,3 kHz
10
