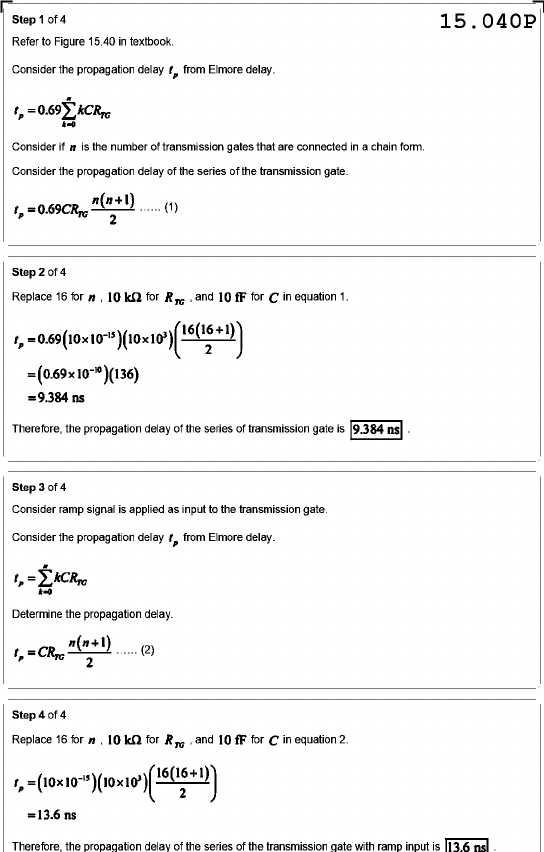

Step 1 of 4 15.040P Refer to Figure 15.40 in textbook. Consider the propagation delay from Elmore delay. Consider if n is the number of transmission gates that are connected in a chain form. Consider the propagation delay of the series of the transmission gate. (1) Step 2 of 4 Replace 16 for 10 kΩ for 1 and 10 fF for C in equation 1. = =9.384 ns Therefore, the propagation delay of the series of transmission gate is 9.384 ns . Step 3 of 4 Consider ramp signal is applied as input to the transmission gate. Consider the propagation delay from Elmore delay. Determine the propagation delay. (2) Step 4 of 4 Replace 16 for 10 kΩ for and 10 fF for C in equation 2. =13.6 ns Therefore, the propagation delay of the series of the transmission gate with ramp input is 13.6 ns
