Arquitetura Da Máquina De Indução - Exercicios 2

Prévia do material em texto

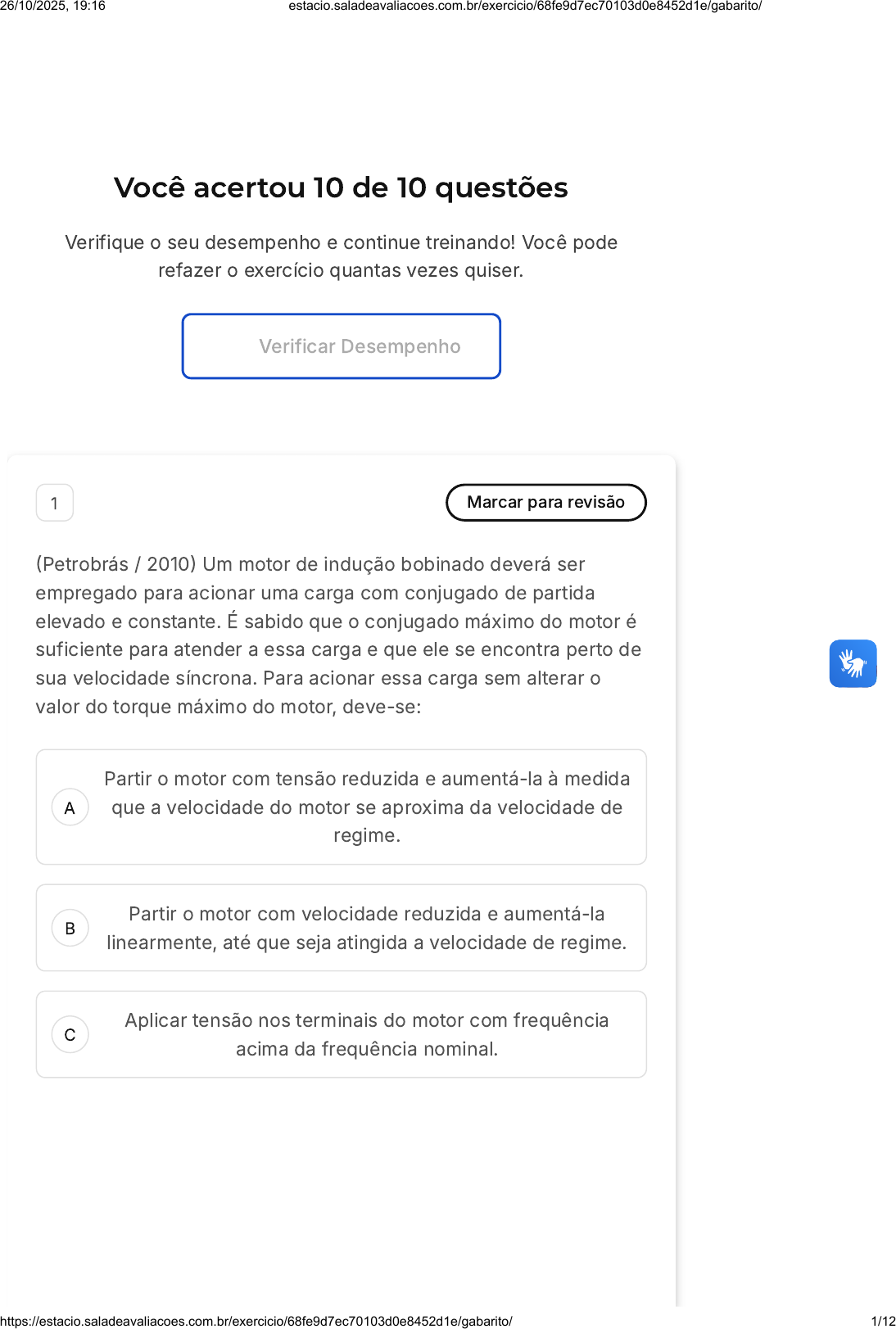

Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode
refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
(Petrobrás / 2010) Um motor de indução bobinado deverá ser
empregado para acionar uma carga com conjugado de partida
elevado e constante. É sabido que o conjugado máximo do motor é
suficiente para atender a essa carga e que ele se encontra perto de
sua velocidade síncrona. Para acionar essa carga sem alterar o
valor do torque máximo do motor, deve-se:
Partir o motor com tensão reduzida e aumentá-la à medida
que a velocidade do motor se aproxima da velocidade de
regime.
Partir o motor com velocidade reduzida e aumentá-la
linearmente, até que seja atingida a velocidade de regime.
Aplicar tensão nos terminais do motor com frequência
acima da frequência nominal.
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 1/12
D
E
Curto-circuitar os terminais do rotor, de modo a diminuir a
resistência de partida, e abrir os terminais ao alcançar a
velocidade de regime.
Aumentar a resistência do rotor do motor no momento da
sua partida, reduzindo-a, gradativamente, até chegar à
velocidade de regime.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
A alternativa correta é a E: "Aumentar a resistência do rotor do
motor no momento da sua partida, reduzindo-a,
gradativamente, até chegar à velocidade de regime". Isso
ocorre porque, ao aumentar a resistência do rotor, o torque
aumenta, permitindo que o motor vença a inércia inicial. Após
essa etapa, a resistência é reduzida gradativamente,
permitindo que o motor alcance a velocidade de regime sem
alterar o valor do torque máximo.
As outras alternativas são incorretas pelas seguintes razões:
Alternativa A: O torque é proporcional à tensão. Portanto, se a
tensão for reduzida, o torque também será reduzido, o que não
atende à necessidade de manter o torque máximo constante.
Alternativa B: Diminuir a velocidade de partida também altera o
torque, o que não é desejável neste caso.
Alternativa C: Aumentar a frequência acima da nominal faria
com que a rotação do motor aumentasse, o que não resolveria
o problema proposto.
Alternativa D: Curto-circuitar o rotor resultaria em um torque
menor, pois uma maneira de aumentar o torque de um motor
com rotor bobinado é inserir resistência no rotor.
2 Marcar para revisão
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 2/12
A
B
C
D
E
O conjugado máximo desenvolvido por um motor de indução é
independente:
Do valor da resistência rotórica.
Da tensão aplicada em seus terminais.
Da reatância de dispersão do rotor.
Do valor da resistência do estator.
Da velocidade síncrona da máquina.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
Gabarito: Do valor da resistência rotórica.
Justificativa: A equação de torque máximo de um motor de
indução é dada por:
Entre as variáveis descritas nas alternativas, percebe-se que o
torque máximo não depende da resistência do rotor.
3 Marcar para revisão
(CEPERJ / 2011) O rotor de um determinado motor de indução
trifásico, 60 Hz e quatro polos, consome 120 KW a 3 Hz. Se as
perdas rotacionais forem de 2 KW, a potência mecânica na saída
será de:
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 3/12
A
B
C
D
E
108 KW
110 KW
112 KW
114 KW
116 KW
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
Gabarito: 112 KW
Justificativa:
Para calcular a potência mecânica na saída, primeiro deve-se
calcular o escorregamento:
Calculando a potência mecânica:
4 Marcar para revisão
(FUNCAB / 2012) Um motor de indução trifásico, 60Hz, opera na
velocidade nominal de 850RPM. O deslizamento desse motor (em
%) é de:
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 4/12
A
B
C
D
E
4,95
5,56
7,06
8,50
9,17
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
Gabarito: 5,56
Justificativa: A velocidade síncrona do motor será de:
Para atingir uma velocidade de aproximadamente (e maior) a
velocidade do rotor, essa máquina deve possuir 8 polos:
O escorregamento será dado por:
5 Marcar para revisão
Um motor de indução trifásico de 20cv, 380V, 4 polos, 60Hz, opera
a plena carga em regime permanente com escorregamento de 4%.
Considerando-se que as perdas mecânicas sejam de 880W e
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 5/12
A
B
C
D
E
assumindo-se que 1cv = 736W, é correto afirmar que o valor da
potência transferida no entreferro está entre:
10 KW e 14 KW
14 KW E 15 kW
15 KW e 16 KW
16 KW e 17 KW
17 KW e 20 KW
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
Gabarito: 16 KW e 17 KW
Justificativa: A potência de entreferro pode ser dada por:
A potência no eixo é de 20cv ou 14720watts.
6 Marcar para revisão
(Cesgranrio / 2011) Um motor de indução bobinado de seis polos
aciona uma carga cujo torque resistente é função da velocidade de
rotação. A curva característica da carga é mostrada na figura
abaixo. O motor é ligado à rede elétrica trifásica 220V/60Hz e, em
condições nominais de operação, o seu torque é de 114N.m. De
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 6/12
A
B
C
D
E
acordo com as informações dadas e considerando o sistema sem
perdas, quando o motor opera em condições nominais, o
escorregamento percentual é:
1,0
2,0
3,0
4,0
5,0
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
Gabarito: 5,0
Justificativa: De acordo com o gráfico, a relação torque x
velocidade é linear, logo é possível utilizar o princípio de regra
de três para encontrar a rotação do rotor para o torque de
114N.m, que será de 1140RPM. Assim, tem-se:
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 7/12
A
B
C
D
E
7 Marcar para revisão
(IFTO / 2016) A inserção de resistências no circuito rotórico de um
motor de indução com rotor bobinado tem a função de:
Aumentar o torque de partida
Diminuir as perdas por efeito Joule
Diminuir as perdas no entreferro da máquina
Aumentar a velocidade nominal da máquina
Diminuir a velocidade nominal da máquina
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
O enunciado questiona sobre a função da inserção de
resistências no circuito rotórico de um motor de indução com
rotor bobinado. A alternativa correta é a que indica que essa
ação tem como objetivo aumentar o torque de partida.
Para entender melhor, podemos recorrer à equação do torque
desenvolvida a partir do circuito equivalente:
Observando a equação, percebemos que o torque é
proporcional à resistência de estator . Isso significa que,
ao aumentar a resistência rotórica, consequentemente,
aumentamos o torque. Vale ressaltar quea inserção de
qualquer resistência adicional no circuito equivalente resulta
R2/
s
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 8/12
A
B
C
D
E
em um aumento nas perdas, mas não interfere nas velocidades
da máquina.
8 Marcar para revisão
(FCC / 2013) Considere um motor de indução de 460V, 50HP, 60Hz,
4 polos e rotação de 1755RPM, operando com carga nominal. Nas
condições citadas, o escorregamento nominal do motor é:
3,4%
13%
4,7%
2,5%
1,7%
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
Gabarito: 2,5%
Justificativa: Inicialmente deve-se calcular a velocidade
síncrona:
O escorregamento é dado por:
Questão 10
de
10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Arquitetura Da… Sair
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 9/12
A
B
C
D
E
9 Marcar para revisão
(FGV / 2013) Um motor de indução possui 4 polos e opera na
frequência de 60 Hz. A velocidade do campo magnético girante, em
RPM, é igual a:
1200
1500
1800
2100
2500
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
Gabarito Comentado
Gabarito: 1800
Justificativa: A velocidade do campo magnético é dada por:
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 10/12
A
B
C
D
E
10 Marcar para revisão
(Cesgranrio / 2010) A figura abaixo apresenta o esquema de ligação
dos terminais de um motor de indução trifásico para operar sob
determinada tensão de linha. A tensão nominal das bobinas do
motor é igual a 220 V. Sabendo-se que no esquema de ligação
apresentado na figura cada uma das bobinas está submetida à sua
tensão nominal, a tensão de linha, indicada por , em V, é de:VL
220
380
440
760
880
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira
o gabarito comentado!
26/10/2025, 19:16 estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9d7ec70103d0e8452d1e/gabarito/ 11/12
Gabarito Comentado
Gabarito: 380
Justificativa: A ligação apresentada é um fechamento duplo
estrela. Considerando a tensão elétrica nominal de cada
enrolamento como sendo de 220V teremos que para o
fechamento a seguir a disposição das bobinas do motor estará
apto a receber uma alimentação com uma tensão elétrica de
380V.
