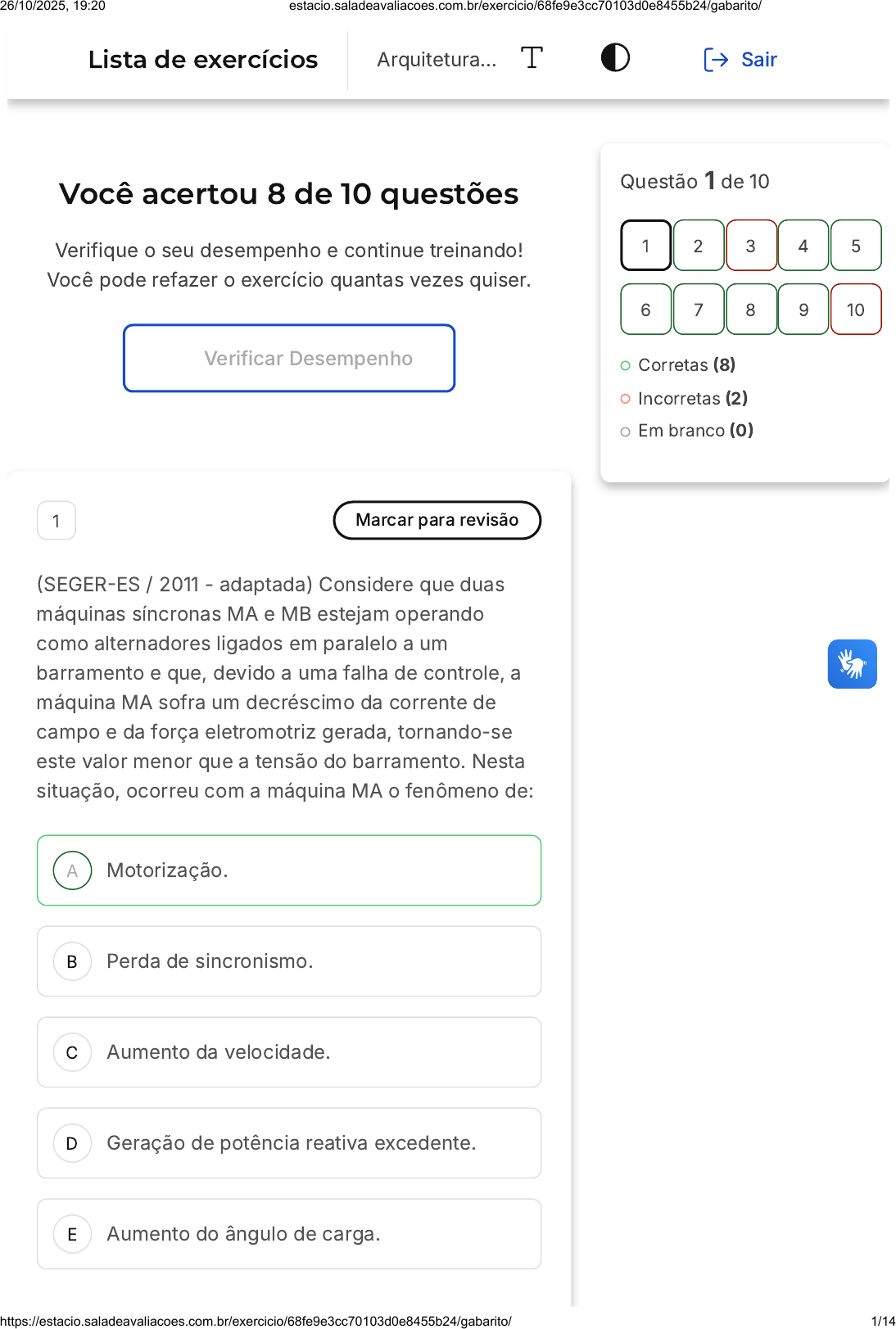

Você acertou 8 de 10 questões
Verifique o seu desempenho e continue treinando!
Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
(SEGER-ES / 2011 - adaptada) Considere que duas
máquinas síncronas MA e MB estejam operando
como alternadores ligados em paralelo a um
barramento e que, devido a uma falha de controle, a
máquina MA sofra um decréscimo da corrente de
campo e da força eletromotriz gerada, tornando-se
este valor menor que a tensão do barramento. Nesta
situação, ocorreu com a máquina MA o fenômeno de:
Motorização.
Perda de sincronismo.
Aumento da velocidade.
Geração de potência reativa excedente.
Aumento do ângulo de carga.
Questão 1 de 10
Corretas (8)
Incorretas (2)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Arquitetura… Sair
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 1/14
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: Motorização.
Justificativa: Na situação descrita no enunciado,
a máquina MA sofreu uma redução na corrente
de campo e na força eletromotriz gerada,
fazendo com que a tensão gerada por ela se
tornasse menor que a tensão do barramento ao
qual está conectada. Quando isso ocorre, a
máquina passa a receber energia do barramento,
invertendo seu funcionamento e operando como
um motor. Esse fenômeno é conhecido como
motorização. Portanto, a alternativa correta é a A,
que indica a ocorrência de motorização na
máquina MA.
2 Marcar para revisão
(CELESC / 2011) Um gerador síncrono trifásico de
rotor cilíndrico (liso) de , , 2
polos, , resistência da bobina do estator
desprezível, opera conectado a uma barra infinita
com tensão nominal. O diagrama de capabilidade do
gerador síncrono é apresentado na figura abaixo.
150MV A 10√3KV
60Hz
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 2/14
A
B
C
D
E
Assinale a alternativa que indica a corrente que passa
na bobina do estator do gerador conectado em Y,
quando supre a barra infinita no ponto operativo B
indicado no diagrama de capabilidade.
3.750 A
4.330 A
5.773 A
5.000 A
5.500 A
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 3.750 A
Justificativa: A curva indica que o gerador está
sobrexcitado. Visto que a tensão na barra é fixa,
a corrente no estator varia em função da
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 3/14
A
B
C
D
E
potência aparente fornecida pelo gerador. As
componentes dessa potência no ponto B são:
A corrente de estator, por fase, será dada por:
3 Marcar para revisão
(EAOEAR / 2010) Leia o trecho abaixo e, em seguida,
assinale a alternativa que preenche correta e
respectivamente as lacunas.
Uma máquina _______________, em condições de
regime permanente, é uma máquina _______________
cuja velocidade é proporcional à _______________ da
corrente de sua armadura.
De corrente contínua / CC / velocidade
De indução / CA / tensão
Assíncrona / CC / indutância
Síncrona / CA / frequência
Síncrona / CC / tensão
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 4/14
A
B
C
D
E
Resposta incorreta
Opa! A alternativa correta é a letra D.
Confira o gabarito comentado!
Gabarito Comentado
Gabarito: Síncrona / CA / frequência
Justificativa: O enunciado ilustra uma máquina
de corrente alternada do tipo síncrona, em que
apresenta sua velocidade proporcional à
frequência da corrente de alimentação, ou seja, à
corrente de armadura.
4 Marcar para revisão
(Eletrobrás / 2013) Um motor síncrono opera com
fator de potência 0,7 capacitivo. Se a carga mecânica
não se alterar e a corrente de excitação aumentar, o
seu fator de potência:
Não se alterará.
Diminuirá, mantendo-se capacitivo.
Aumentará, mantendo-se capacitivo.
Tenderá para valor unitário.
Tenderá para valor indutivo.
Resposta correta
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 5/14
A
B
C
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
O fator de potência de um motor síncrono é
controlado pela corrente de excitação. Quando
essa corrente é aumentada, o motor se comporta
de maneira capacitiva. Neste caso, como o motor
já está operando de forma capacitiva, a
tendência é que o fator de potência diminua
ainda mais. Portanto, o aumento da corrente de
excitação resulta na diminuição do fator de
potência, mantendo-se capacitivo. Isso justifica a
alternativa B como a correta: "Diminuirá,
mantendo-se capacitivo".
5 Marcar para revisão
(TRANSPETRO / 2012) Considere um gerador de 4
polos, gerando uma tensão Eg cuja frequência é 60
Hz. Deseja-se obter um gerador que, quando obtida a
mesma velocidade no rotor, gere uma tensão Eg numa
frequência de 300 Hz. Quantos polos deve ter o
gerador desejado?
8
10
12
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 6/14
D
E
20
24
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 20
Justificativa: A frequência da tensão gerada
depende da relação entre o número de polos e a
velocidade de rotação do gerador. A velocidade
do motor existente é de:
Considerando que o novo motor deverá também
funcionar nessa mesma velocidade, o número de
polos dessa máquina deverá ser de:
6 Marcar para revisão
(MPE-RO / 2012) Um gerador trifásico simétrico
ligado em estrela, sequência e
, alimenta uma carga simétrica e equilibrada, ligada
em Y, com uma corrente de linha de
. Com base nessas informações, pode-se afirmar que
a carga é:
ABC VCA = V ∠0°V
ic = I∠ − 30°A
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 7/14
A
B
C
D
E
Indutiva e o fator de potência vale .0, 5
Capacitiva e o fator de potência vale .0, 5
Indutiva e o fator de potência vale .√3/2
Puramente resistiva.
Capacitiva e o fator de potência vale .√3/2
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A questão nos apresenta um gerador trifásico
simétrico ligado em estrela, que alimenta uma
carga simétrica e equilibrada. A corrente de linha
é dada como . A partir dessas
informações, precisamos determinar a natureza
da carga. O módulo das tensões de fase é
vezes menor que o módulo das tensões de linha
e o ângulo da tensão de fase é atrasado em 30°
em relação ao ângulo da tensão de linha.
Considerando a relação entre tensão de fase por
corrente de fase sendo a impedância da carga,
tem-se que o ângulo de fase é igual a 0°. Isso
indica que a carga é puramente resistiva, pois em
uma carga resistiva, a corrente e a tensão estão
em fase, ou seja, o ângulo de fase é 0°. Portanto,
a alternativa correta é a D: a carga é puramente
resistiva.
ic = I∠ − 30°A
√3
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 8/14
A
B
C
D
E
7 Marcar para revisão
(CELESC/ 2011) Um gerador síncrono de uma usina
hidrelétrica tem 16 polos salientes e está acoplado na
rede elétrica do sistema brasileiro. Assinale a
alternativa que indica a rotação do rotor (em RPM) do
gerador síncrono.
225
450
600
900
1800
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 450
Justificativa: A velocidade de rotação de um
gerador síncrono depende do seu número de
polos e da frequência da rede em que é
conectado. No Brasil, a rede é de 60 Hz. Assim, a
velocidade síncrona será de:
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 9/14
A
B
C
D
E
8 Marcar para revisão
(CELESC / 2011) Um gerador síncrono de uma usina
hidrelétrica de grande porte está entregando energia
ativa e reativa a um sistema elétrico conectado em
anel. Analise as afirmativas abaixo, em relação ao
exposto na frase anterior.
1. Para o gerador síncrono, a carga do sistema
elétrico tem fator de potência capacitivo
(adiantado).
2. O campo girante do gerador síncrono está
girando na frente do campo girante do sistema
elétrico.
3. O escorregamento do campo girante do gerador
síncrono em relação ao do sistema elétrico é de
suma importância para garantir a entrega de
energia ativa ao sistema.
4. A corrente da carga produz uma força contra
eletromotriz na excitação do rotor do gerador
síncrono.
Assinale a alternativa que indica todas as afirmativas
corretas.
São corretas apenas as afirmativas 1 e 3.
São corretas apenas as afirmativas 1 e 4.
São corretas apenas as afirmativas 2 e 4.
São corretas apenas as afirmativas 1, 2 e 4.
São corretas apenas as afirmativas 1, 2, 3 e
4.
Resposta correta
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 10/14
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra C, que afirma que
apenas as afirmativas 2 e 4 estão corretas.
Vamos analisar cada uma das afirmativas:
A afirmativa 1 está incorreta. O fato de o gerador
estar fornecendo energia reativa à carga significa
que esta tem característica indutiva, e não
capacitiva como a afirmativa sugere.
A afirmativa 2 está correta. Na operação de um
gerador síncrono, sua tensão terminal tem
amplitude ligeiramente menor e defasada da
tensão induzida interna. O fato de o gerador estar
fornecendo potência ativa e reativa implica que a
tensão induzida interna é adiantada no tempo em
relação à tensão terminal. Em outras palavras, o
campo girante síncrono gira na frente do campo
girante do sistema.
A afirmativa 3 está incorreta. A defasagem entre
os campos girantes está relacionada à entrega de
energia reativa ao sistema. A quantidade de
energia ativa está relacionada à potência
mecânica no eixo. Não há escorregamento na
máquina síncrona, como a afirmativa sugere.
A afirmativa 4 está correta. Trata-se do
fenômeno de reação de armadura, onde a
corrente da carga produz uma força contra
eletromotriz na excitação do rotor do gerador
síncrono.
9 Marcar para revisão
(Eletrobrás-AM / 2013) Um gerador síncrono de rotor
cilíndrico, conectado em uma barra infinita, está
fornecendo uma potência ativa de valor P. Nessa
condição, seu ângulo de carga é 30°. Sua excitação é
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 11/14
A
B
C
D
E
mantida inalterada. Se a potência ativa entregue à
barra infinita aumentar para , o seu ângulo de
carga assumirá valor igual a:
√3P
10°
30°
45°
60°
90°
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 60°
Justificativa: A potência ativa fornecida por um
gerador de polos lisos é dada por:
Conectado à barra infinita, a tensão terminal e a
reatância permanecem constantes. Se a
excitação é mantida inalterada, a tensão induzida
também se mantém. Para as condições
fornecidas, tem-se:
Se a potência ativa aumentar  vezes, tem-se:√3
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 12/14
A
B
C
D
E
10 Marcar para revisão
(TRANSPETRO / 2012) Sendo  o ângulo entre a
tensão terminal e a tensão interna gerada (ângulo de
torque da máquina) e , a velocidade mecânica no
eixo do gerador, qual a expressão que define o torque
mecânico no gerador?
δ
ωm
3 sen2(δ)
VtEg
ωmXs
3 sen(δ)
VtEg
ωmXs
3 sen2(δ)
(VtEg)2
ωmXs
sen2(δ)
VtEg
ω2
mXs
sen2(δ)
VtEg
ωmXs
Resposta incorreta
Opa! A alternativa correta é a letra B.
Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 3 sen(δ)
VtEg
ωmXs
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 13/14
Justificativa: A potência trifásica desenvolvida
pelo gerador síncrono é o produto entre o torque
mecânico e a velocidade de rotação do eixo.
Essas relações são dadas por:
O torque será então dado por:
26/10/2025, 19:20 estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68fe9e3cc70103d0e8455b24/gabarito/ 14/14
