RELATÓRIO - TÊMPERA COM RESFRIAMENTO EM ÓLEO

Prévia do material em texto

RELATÓRIO – TÊMPERA COM RESFRIAMENTO EM ÓLEO
· INTRODUÇÃO
O tratamento térmico visa modificar a estrutura interna do aço, aprimorando suas propriedades mecânicas, como dureza e resistência ao desgaste.
No processo de têmpera, o aquecimento seguido de um resfriamento rápido em meio líquido provoca uma transformação de fases que resulta em uma microestrutura martensítica, que é responsável pelo aumento da dureza.
Neste caso da atividade em aula, o principal objetivo foi realizar o tratamento térmico de têmpera em um corpo de prova de aço 1045, com o intuito de analisar o aumento da dureza após o resfriamento em óleo.
· EQUIPAMENTOS

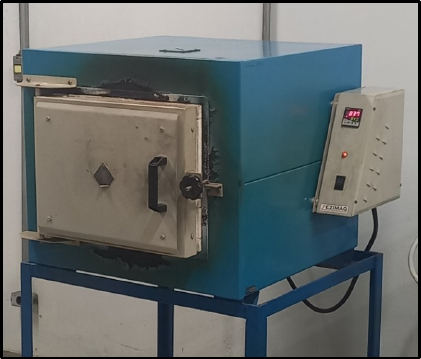

Forno de tratamento térmico: Equipamento utilizado para aquecer o corpo de prova a uma temperatura de 840°C, garantindo uma temperatura uniforme durante o encharque.
Óleo para resfriamento: Meio de resfriamento escolhido para controlar a taxa de resfriamento, menor que a do resfriamento em água, o que reduz a possibilidade de trincas.
Durômetro: Usado para medir a dureza antes e depois do tratamento, sendo o valor inicial obtido em HRB (Rockwell B) e o final em HRC (Rockwell C).
· PROCEDIMENTO
Medição da dureza inicial: O corpo de prova foi inicialmente medido no durômetro, resultando em 97,3 HRB.
Aquecimento e encharque: O corpo de prova foi colocado no forno e aquecido a 840°C, mantendo-se em encharque por 20 minutos. Essa temperatura e tempo de encharque foram escolhidos para garantir a austenitização completa, transformando a estrutura inicial em austenita.
Resfriamento: Após o tempo de encharque, o corpo foi imediatamente transferido para um recipiente com óleo para o processo de têmpera. Durante o resfriamento, foi feita uma movimentação em forma de "8" para reduzir a formação de bolhas de vapor, o que poderia impedir o contato direto entre o óleo e o corpo de prova.
Lixamento e medição final da dureza: Após o resfriamento completo, o corpo de prova foi lixado para remover oxidações superficiais e medido novamente, obtendo-se um valor de dureza final de 40,6 HRC.
· ANÁLISE DO RESULTADO
O processo de têmpera do aço 1045 trefilado com resfriamento em óleo resultou em um aumento significativo da dureza, de 97,3 HRB para 40,6 HRC, o que comprova a formação de martensita e a eficácia do tratamento térmico. O uso do óleo proporcionou um resfriamento controlado, evitando a formação de trincas.
