Você acertou 3 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão

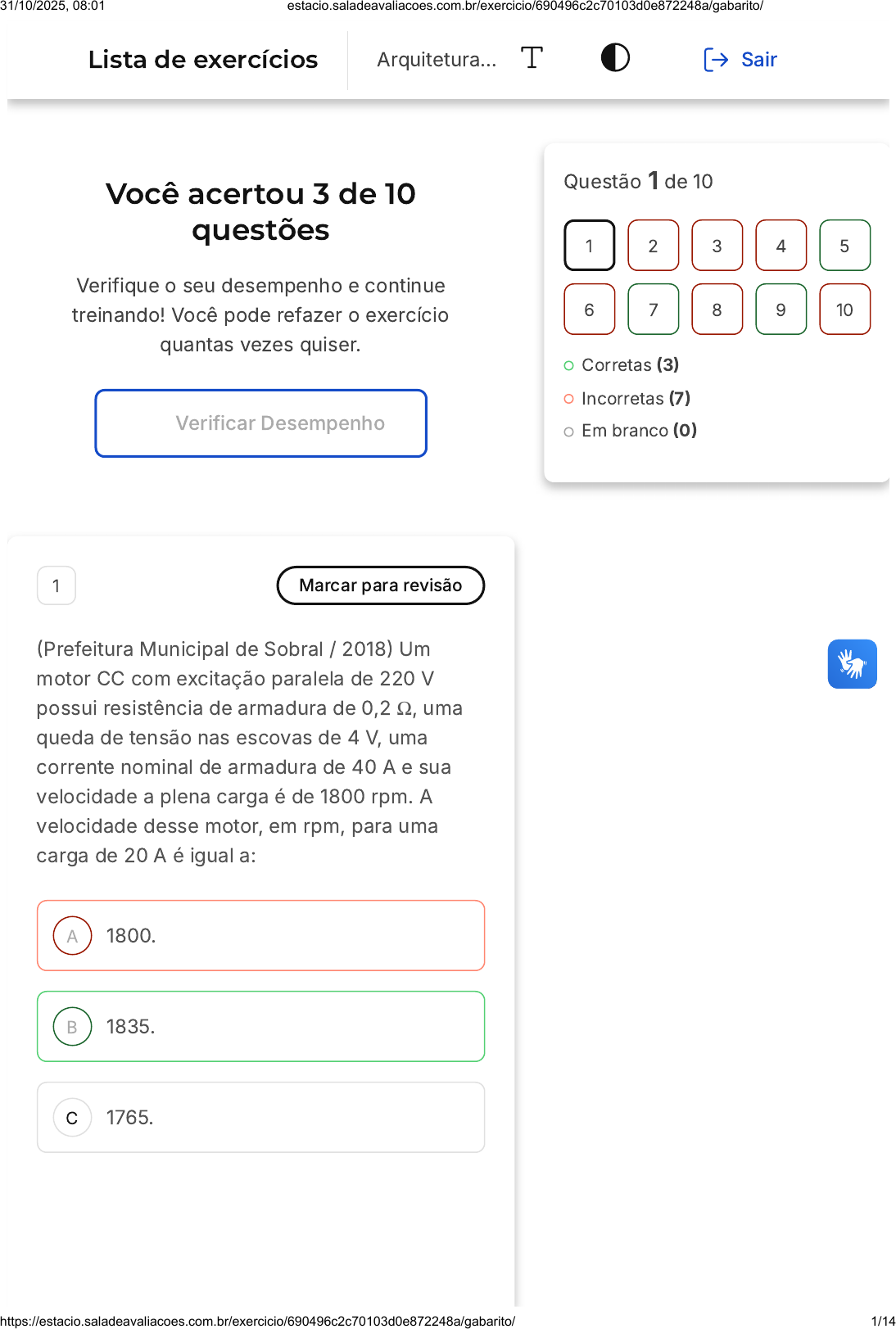

(Prefeitura Municipal de Sobral / 2018) Um
motor CC com excitação paralela de 220 V
possui resistência de armadura de 0,2 Ω, uma
queda de tensão nas escovas de 4 V, uma
corrente nominal de armadura de 40 A e sua
velocidade a plena carga é de 1800 rpm. A
velocidade desse motor, em rpm, para uma
carga de 20 A é igual a:
1800.
1835.
1765.
Questão 1 de 10
Corretas (3)
Incorretas (7)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Arquitetura… Sair
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 1/14
D
E
A
B
3600.
2000.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 1835.
Justificativa:
2 Marcar para revisão
(IFN-MG / 2018) O procedimento correto para
manter a velocidade em um motor de corrente
contínua, com excitação série, onde se
verificou queda da corrente de armadura,
devido à redução da carga mecânica no eixo da
máquina, deve ser o de:
Aumentar a tensão de campo série.
Inverter a polaridade dos terminais da
armadura.
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 2/14
C
D
E
Inverter a polaridade dos terminais do
enrolamento de interpolos.
Minimizar a reação de armadura,
redimensionando o enrolamento de
compensação.
Reajustar os resistores de controle do
campo série.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O procedimento correto para manter a
velocidade em um motor de corrente
contínua, com excitação série, onde se
verificou queda da corrente de armadura,
devido à redução da carga mecânica no
eixo da máquina, é reajustar os resistores
de controle do campo série. Isso ocorre
porque, ao ajustar a resistência de campo,
é possível variar a excitação, aumentando-
a. Dessa forma, o controle de velocidade
torna-se possível, compensando a queda
da corrente de armadura e mantendo a
velocidade do motor constante, mesmo
com a redução da carga mecânica.
3 Marcar para revisão
As máquinas CC recebem este nome pois
utilizam acionamento baseado na tensão e
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 3/14
A
B
C
D
E
corrente contínuas. Assinale a alternativa
correta:
O enrolamento de armadura de uma
máquina CC serve para excitar o
campo.
O enrolamento de campo de uma
máquina CC é situado no rotor.
O enrolamento de armadura de uma
máquina CC é situado no estator.
O enrolamento de armadura de uma
máquina CC é situado no rotor.
Todas as máquinas rotativas possuem
comutador.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
O enrolamento de armadura de uma
máquina CC é situado no rotor. Isso ocorre
porque o enrolamento de armadura é
responsável por conduzir a corrente CA, e
para que isso seja possível, ele precisa
estar no rotor. Por outro lado, o
enrolamento de campo, que cria o campo
magnético necessário para a operação da
máquina, é situado no estator. Portanto, a
alternativa D é a correta, pois afirma
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 4/14
A
B
C
D
E
corretamente a localização do enrolamento
de armadura em uma máquina CC.
4 Marcar para revisão
(DPE-RJ / 2019) Um gerador de corrente
contínua (CC) do tipo Shunt possui uma
potência de 60 kW, 120 V de tensão e uma
resistência do circuito de campo de 40 Ω.
A corrente de armadura desse motor, em
ampères, é:
497.
500.
503.
605.
615.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 503.
Justificativa: Utilizando das equações
definidas para o gerador shunt:
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 5/14
A
B
C
Corrente de carga:
Corrente de armadura:
5 Marcar para revisão
(INSTITUTO AOCP / 2016) Um motor shunt, de
corrente contínua com resistência de armadura
de 0,3 Ω e queda de tensão nas escovas de 5 V,
recebe uma tensão de 120 V através dos
terminais da armadura. Considerando o
exposto, é correto afirmar que a corrente da
armadura, quando a velocidade produz uma
 FCEM de 110 V para uma dada carga é de:
(Dica: A  FCEM é contrária à tensão terminal)
16,667 A.
200,132 A.
0,1234 A.
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 6/14
D
E
A
B
1,582 A.
18,582 A.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: 16,667 A
Justificativa:
6 Marcar para revisão
(DEPASA / 2019 - adaptada) Os motores
elétricos se dividem, de acordo com suas
características de projeto e operação, em duas
categorias: motores CC (corrente contínua) e
motores CA (corrente alternada). Quanto a esse
tipo de classificação, é CORRETO afirmar que:
Motores de indução operam com
corrente contínua.
Motores CA são alimentados por
corrente elétrica invariante no tempo.
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 7/14
C
D
E
Somente motores CA possuem um
rotor e um estator em sua estrutura.
Motores CC não possuem rotor e
estator.
Motores CC possuem comutador.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra E: "Motores
CC possuem comutador".
Para entendermos melhor, vamos analisar
todas as alternativas:
A alternativa A está incorreta. Motores
de indução operam com corrente
alternada, não contínua;
A alternativa B também está incorreta.
Motores CA são alimentados por
corrente elétrica que varia no tempo, não
é invariante;
A alternativa C está incorreta. Tanto
motores CA quanto CC possuem um
rotor e um estator em sua estrutura;
A alternativa D está incorreta. Motores
CC também possuem rotor e estator;
A alternativa E está correta. Motores
CC possuem comutador, que é um
dispositivo que inverte a corrente entre o
rotor e o estator, permitindo que o motor
continue girando.
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 8/14
A
B
C
D
E
7 Marcar para revisão
(Petrobras / 2011) A respeito dos motores de
corrente contínua, considere as afirmativas
abaixo.
I - O motor CC com excitação série possui um
elevado conjugado em baixa rotação.
II - O motor CC com excitação do tipo paralelo
permite o ajuste de velocidade por variação da
tensão na armadura.
III - O motor CC com excitação série possui
uma baixa velocidade quando o motor está sem
carga.
Está correto APENAS o que é afirmado em:
I.
II.
I e II.
I e III.
II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito: I e II.
Justificativa: O motor de corrente contínua
(CC) com excitação série apresenta um
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 9/14
A
B
C
elevado conjugado em baixa rotação, o que
o torna muito útil para a partida com cargas
pesadas. Além disso, o motor CC com
excitação do tipo paralelo permite o ajuste
de velocidade por meio da variação da
tensão na armadura. Este ajuste pode ser
realizado de três formas distintas: ajuste da
resistência de campo, da tensão de
armadura e adicionando resistores em
série com a armadura. Portanto, as
afirmativas I e II estão corretas. A
afirmativa III não está correta, pois o motor
CC com excitação série pode elevar sua
velocidade de forma incontrolável em uma
situação de baixa carga ou à vazio.
8 Marcar para revisão
(CESPE / 2015 - adaptada) Considere a situação
hipotética: Um motor CC em derivação, que
possui resistência de armadura igual a 0,2 Ω,
quando submetido a uma tensão de 220 V nos
terminais da armadura, apresenta queda de
tensão de 2 V nas escovas. Considere que uma
carga conectada ao motor produza uma força
contra eletromotriz de 212 V. Assinale o valor da
corrente de armadura:
30A
20A
10A
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 10/14
D
E
50A
15A
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 30A
Justificativa:
9 Marcar para revisão
(CESPE / 2015 - adaptada) Acerca de máquinas
elétricas de corrente contínua (CC)
demonstradas abaixo, marque a alternativa
correta.
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 11/14
A
B
C
D
E
A figura I se refere a uma máquina CC
com campo separado, enquanto a
figura II com campo série.
A figura I se refere a uma máquina CC
com campo separado, enquanto a
figura II com campo paralelo.
A figura I se refere a uma máquina CC
com shunt longa, enquanto a figura II
com campo série.
Ambas se referem a uma máquina CC
com campo shunt.
A figura I se refere a uma máquina CC
com campo série, enquanto a figura II
com campo shunt.
Resposta correta
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 12/14
A
B
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra B. A figura I
representa uma máquina CC com campo
separado, enquanto a figura II representa
uma máquina CC com campo paralelo.
Essa conclusão é obtida por meio da
análise dos circuitos equivalentes
apresentados nas figuras. No caso da
figura I, o campo separado é caracterizado
por ter o enrolamento de campo (parte do
circuito que gera o campo magnético)
alimentado por uma fonte externa,
separada da fonte que alimenta a armadura
(parte do circuito onde é gerada a força
eletromotriz). Já na figura II, o campo
paralelo, também conhecido como shunt, é
caracterizado por ter o enrolamento de
campo e a armadura alimentados pela
mesma fonte.
10 Marcar para revisão
(IMBEL / 2021) Um gerador de Corrente
Contínua do tipo Shunt possui potência de 5
kW, 100 V de tensão e corrente de campo de
2,5 A. A corrente de armadura e a resistência
do circuito de campo são, respectivamente:
52,0 A e 2 Ω.
52,0 A e 40 Ω.
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 13/14
C
D
E
52,5 A e 2 Ω.
52,5 A e 40 Ω.
47,5 A e 2 Ω.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: 52,5 A e 40 Ω.
Justificativa:
31/10/2025, 08:01 estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/690496c2c70103d0e872248a/gabarito/ 14/14
