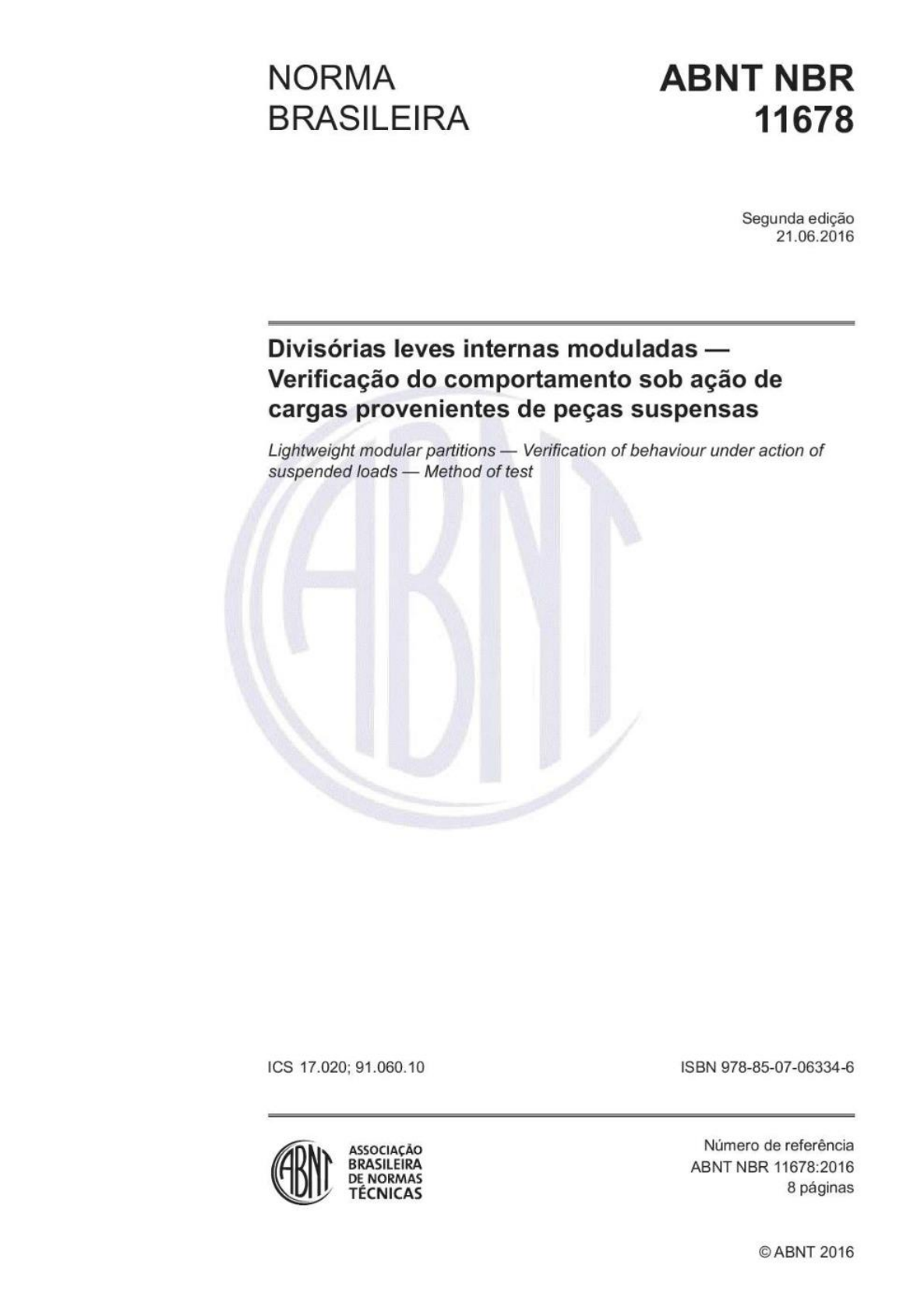

NORMA ABNT NBR BRASILEIRA 11678 Segunda edição 21.06.2016 Divisórias leves internas moduladas Verificação do comportamento sob ação de cargas provenientes de peças suspensas Lightweight modular partitions Verification of behaviour under action of suspended loads - Method of test ICS 17.020; 91.060.10 ISBN 978-85-07-06334-6 ASSOCIAÇÃO Número de referência BRASILEIRA ABNT NBR 11678:2016 DE NORMAS TÉCNICAS 8 páginas © ABNT 2016ABNT NBR 11678:2016 © ABNT 2016 Todos direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser reproduzida ou utilizada por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por escrito da ABNT. ABNT Av.Treze de Maio, 13 28° andar 20031-901 Rio de Janeiro RJ Tel.: + 55 21 3974-2300 Fax: + 55 21 3974-2346 abnt@abnt.org.br www.abnt.org.br ii © ABNT 2016 Todos os direitos reservadosABNT NBR 11678:2016 Sumário Página Prefácio iv 1 Escopo 1 2 Termos e definições 1 3 Aparelhagem 5 4 Execução do ensaio 6 4.1 Corpo de prova 6 4.2 Procedimento de ensaio 7 5 Relatório de ensaio 8 Figuras Figura 1 Suporte para aplicação das cargas 6 Figura 2 - Locais de aplicação das cargas 7 © ABNT 2016 Todos os direitos reservados iiiABNT NBR 11678:2016 Prefácio A Associação Brasileira de Normas Técnicas (ABNT) é Foro Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB), dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais (ABNT/CEE), são elaboradas por Comissões de Estudo (CE), formadas pelas partes interessadas no tema objeto da normalização. Os Documentos Técnicos ABNT são elaborados conforme as regras da Diretiva ABNT, Parte 2. AABNT chama a atenção para que, apesar de ter sido solicitada manifestação sobre eventuais direitos de patentes durante a Consulta Nacional, estes podem ocorrer e devem ser comunicados à ABNT a qualquer momento (Lei 9.279, de 14 de maio de 1996). Ressalta-se que Normas Brasileiras podem ser objeto de citação em Regulamentos Técnicos. Nestes casos, os Órgãos responsáveis pelos Regulamentos Técnicos podem determinar outras datas para exigência dos requisitos desta Norma. A ABNT NBR 11678 foi elaborada no Comitê Brasileiro de Construção Civil (ABNT/CB-002), pela Comissão de Estudo de Divisórias Leves (CE-002:002.033). Esta Norma teve seu conteúdo técnico confirmado e adequado à Diretiva ABNT, Parte 2:2011 pela Secretaria do Comitê Brasileiro de Mobiliário (ABNT/CB-015). seu Projeto de adequação circulou em Consulta Nacional conforme Edital n° 05, de 17.05.2016 a 15.06.2016. Esta segunda edição cancela e substitui a edição anterior (ABNT NBR 11678:1990), sem mudanças técnicas. Escopo em inglês desta Norma Brasileira é seguinte: Scope This Standard specifies the method for checking the behavior of internal partitions light modulated (DLIM), under the action of loads from suspended parts, such as sinks, tanks, sinks, shelves etc. iv © ABNT 2016 Todos direitos reservadosNORMA BRASILEIRA ABNT NBR 11678:2016 Divisórias leves internas moduladas Verificação do comportamento sob ação de cargas provenientes de peças suspensas 1 Escopo Esta Norma especifica método para a verificação do comportamento de divisórias leves internas moduladas (DLIM), sob ação de cargas provenientes de peças suspensas, como lavatórios, tanques, pias, prateleiras etc. 2 Termos e definições Para os efeitos deste documento, aplicam-se seguintes termos e definições. 2.1 Definições gerais 2.1.1 divisórias leves internas moduladas DLIM sistema construtivo que separa os espaços internos de uma edificação, compartimentado e/ou definindo ambientes, estendendo-se do piso ao forro ou teto, sendo constituído por painéis modulares e seus componentes, com massa não superior a 60 2.1.2 componente produto manufaturado, que faz parte da DLIM, com função específica 2.1.3 módulo conjunto homogêneo de componentes que formam uma unidade básica da DLIM 2.1.4 modulação unidade de medida do módulo da DLIM 2.1.5 perfil componente de metal, madeira ou outros materiais, com função de sustentação e/ou acabamento da DLIM, como: montantes, travessas, colunas, rodapés, marcos, guias, porta-baguete, tapa-canal e outros 2.1.6 junta união ou intervalo existente entre componentes da DLIM ou entre estes e elementos da edificação 2.1.7 encunhamento travamento da DLIM a qualquer elemento da edificação, por meio de cunhas ©ABNT 2016 Todos os direitos reservados 1ABNT NBR 11678:2016 2.2 Componentes das DLIM 2.2.1 painel componentes de fechamento como formato retangular e espessura compatível para encaixe nos montantes e travessas da DLIM 2.2.2 porta componente constituído de uma ou mais folhas de porta, marco, ferragens, com ou sem alizar, cuja função é regular a abertura e fechamento de um vão transitável 2.2.3 boneca componente que se usa como prolongamento lateral da porta 2.2.4 bandeira componente que se usa como prolongamento superior da porta ou painel 2.2.5 montante coluna perfil vertical para estruturação da DLIM 2.2.6 arremate componente que é aplicado visando à finalização da DLIM com objetivos funcionais e estéticos 2.2.7 travessa perfil horizontal que se presta à união entre componentes da DLIM 2.2.8 rodapé perfil de arremate das partes inferiores da DLIM junto ao piso 2.2.9 marco batente elemento constituído por montantes e travessa, destinado a guarnecer vão e a sustentar as folhas de porta, bonecas e bandeiras 2.2.10 baguete perfil que é utilizado para a fixação de vidros e outros materiais 2.2.11 porta-baguete perfil que se encaixa nos montantes e nas travessas, com objetivo de alojar baguetes 2 © ABNT 2016 - Todos direitos reservadosABNT NBR 11678:2016 2.2.12 guia perfil que finaliza ou direciona a DLIM. NOTA Quando aplicada na parte superior da DLIM, também denomina-se cimalha. 2.2.13 cordão perfil de seção reduzida, usado como arremate 2.2.14 tapa-canal fuso componente de arremate dos montantes 2.2.15 dispositivos de fixação componentes destinados a promover a fixação entre as partes integrantes da DLIM 2.2.16 macaquinho dispositivo de fixação e/ou sustentação, utilizado para deslocar a DLIM de forma a travá-la e/ou nivelá-la 2.2.17 veneziana componente de palhetas móveis ou fixas que permite a circulação de ar 2.2.18 dispositivos de vedação materiais ou componentes destinados a promover a vedação de juntas das DLIM 2.3 Componentes dos painéis 2.3.1 capa e/ou contracapa chapas que constituem as faces dos painéis 2.3.2 revestimento material aplicado sobre a superfície das capas, objetivando-se qualidades estéticas e de desempenho 2.3.3 miolo componente ou material existente no interior de determinados painéis 2.3.4 miolo maciço contínuo constituído de material ou materiais que ocupam todo o interior do painel sem deixar espaços vazios © ABNT 2016 Todos os direitos reservados 3ABNT NBR 11678:2016 2.3.5 miolo semi-oco miolo alveolar miolo de taliscas milolo descontínuo miolo constituído de material ou materiais que deixam espaços vazios no interior do painel 2.3.6 quadro componente de determinados painéis colocados em toda a sua periferia 2.4 Elementos geométricos dos painéis 2.4.1 face qualquer uma das superfícies maiores do painel, que ficam aparentes após a montagem da DLIM 2.4.2 borda qualquer uma das superfícies do contorno do painel, perpendiculares às faces 2.4.3 laterais bordas longitudinais bordas do painel de maior comprimento 2.4.4 cabeceiras bordas transversais bordas do painel de menor comprimento 2.4.5 ângulo espaço compreendido entre duas bordas consecutivas do painel 2.4.6 aresta linha delimitada pela interseção entre uma face e uma borda do painel 2.4.7 vértice interseção entre duas arestas consecutivas 2.5 Tipos de DLIM 2.5.1 DLIM fixa DLIM que não permite a remoção ou remanejamento 2.5.2 DLIM removível DLIM que permite a sua remoção ou remanejamento por intermédio de operações simples de montagem ou desmontagem, sem prejuízo de suas funções originais e sem perdas de seus componentes 4 © ABNT 2016 Todos direitos reservadosABNT NBR 11678:2016 2.5.3 DLIM com saque frontal DLIM que permite a montagem e desmontagem de quaisquer módulos sem interferir nos adjacentes 2.5.4 DLIM telescópica DLIM que possui dispositivos que permitem absorver pequenas movimentações verticais dos elementos da edificação 2.5.5 DLIM com passagem de fiação DLIM que possui dispositivos ou componentes que permitem a passagem de fios internamente 2.5.6 DLIM especial toda e qualquer DLIM que apresente características diferentes das anteriormente citadas NOTA Sob ponto de vista funcional, as DLIM podem ser: a) resistentes ao fogo; b) isolantes acústicas; c) isolantes térmicas; d) resistentes às cargas verticais excêntricas; e) resistentes às cargas provenientes de peças suspensas; f) estanques à água proveniente de lavagem de piso; g) resistentes aos impactos; h) resistentes à umidade; i) especiais. 3 Aparelhagem 3.1 Estrutura vertical com forma de quadro, com altura e vãos reguláveis, apta a receber no seu contorno interno a DLIM. Esta estrutura vertical, mediante enrijecimento e/ou contraventamento, deve atender aos seguintes requisitos: a) sob ação estática de uma força horizontal de 980 N, aplicada perpendicularmente ao plano do quadro e à meia altura de qualquer um de seus montantes, as flechas horizontais medidas no ponto de aplicação da força e OS deslocamentos medidos nas extremidades do montante não podem ultrapassar h/2000, sendo "h" a altura livre do quadro; b) sob a ação de uma força horizontal de 980 N, aplicada perpendicularmente ao plano do quadro e ao meio comprimento de qualquer uma de suas travessas, as flechas horizontais medidas no ponto de aplicação da força e deslocamentos medidos nas extremidades da travessa não podem ultrapassar 000, sendo "I" vão livre do quadro; ABNT 2016 Todos os direitos reservados 5ABNT NBR 11678:2016 c) sob ação de seu peso próprio, a travessa superior do quadro não pode apresentar flecha vertical superior a I/1 000, sendo "I" vão livre do quadro; d) sob ação de seu peso e do peso próprio da DLIM, a travessa inferior do quadro não pode apresentar flecha vertical superior a sendo "I" vão livre do quadro. 3.2 Número suficiente de contrapesos com massa de 5 kg cada um. 3.3 Suporte para aplicação de carga, constituído por mãos francesas interligadas, constituídas por cantoneiras metálicas com dimensões indicadas na Figura 1. A massa do suporte não pode ser superior a 4 kg. 3.4 Dois discos de aço, com diâmetro de 25 mm e espessura de 10 mm, posicionados conforme Figura 1. Dimensões em milímetros 150 025 500 Contra pesos Vista frontal Disco de aço 025 espessura 10 150 10 300 Vista lateral Figura 1 Suporte para aplicação das cargas 4 Execução do ensaio 4.1 Corpo de prova 4.1.1 Cada corpo de prova é constituído por uma DLIM contendo três painéis e uma porta (em um módulo extremo), montada com todos OS seus componentes, de acordo com as especificações do fabricante. Em função da modulação dos painéis e da largura da porta, corpo de prova deve ter largura de 4 L ou 5L (sendo L a modulação da DLIM) e altura de 2,45 m a 2,55 m. 6 © ABNT 2016 Todos direitos reservadosABNT NBR 11678:2016 4.1.2 Em caso de DLIM que contenha em sua composição qualquer espécie de material que, após aplicação, necessite de um período de cura, aguardar entre final da montagem da DLIM e início de qualquer ensaio o período de tempo estabelecido pelo fabricante. 4.1.3 Na montagem do corpo de prova, a porta deve ser instalada com a fechadura posicionada no sentido do centro da DLIM, e a complementação do módulo que a contém deve ser feita do seu lado direito, conforme ilustrado na Figura 2. Dimensões em milímetros L L L L 500 500 75 4 75 75 h/2 h/2 L/2 L/2 Figura 2 Locais de aplicação das cargas 4.1.4 Ao órgão responsável pela execução do ensaio compete adequar a estrutura de reação às características da DLIM (dimensões, natureza dos dispositivos de fixação etc.), tentando reproduzir da melhor maneira possível as condições de contorno que são verificadas em obras. 4.1.5 A montagem deve ser efetuada por montadores indicados pelo solicitante do ensaio, no interior do quadro especificado em 4.1, utilizando-se todos os componentes típicos do sistema, como elementos de junta, dispositivos de fixação, peças de arremate etc. Todos os elementos de projeto devem ser obedecidos, como folgas entre DLIM e estrutura, localização de dispositivos de fixação etc. 4.2 Procedimento de ensaio 4.2.1 Fixar as mãos francesas (ver 4.3) à DLIM, empregando dispositivos de fixação recomendados pelo seu fabricante. Os discos de aço com 25 mm de diâmetro devem estar acoplados às extremidades inferiores destas, conforme 4.4. 4.2.2 Em primeira instância, as posições de aplicação de cargas são as indicadas na Figura 2. Em casos específicos, quando a DLIM prevê locais distintos para a aplicação das cargas, devem ser estudadas novas posições de aplicação, a critério do laboratório e de comum acordo com fabricante. 4.2.3 Com auxílio de contrapesos, aplicar na extremidade de cada uma das mãos francesas uma carga vertical "P"; esta carga deve ser aplicada sem golpes e de maneira gradativa. valor de "P" é dado pelo fabricante. 4.2.4 Manter carregamento durante 24 h. Decorrido este prazo, inspecionar visualmente corpo de prova. 4.2.5 Retirar carregamento e aguardar um período de 15 min. Decorrido este prazo, inspecionar visualmente corpo de prova. 4.2.6 Os resultados da inspeção visual são descritivos, registrando-se particularmente a ocorrência de fissuras ou escamações nos locais de transmissão de cargas, fissuras na face da DLIM oposta àquela em que as cargas foram aplicadas, destacamentos no contorno da DLIM, destacamentos da junta entre painéis etc. © ABNT 2016 Todos os direitos reservados 7ABNT NBR 11678:2016 5 Relatório de ensaio No relatório de ensaio, devem constar: a) identificação do fabricante; b) identificação e descrição do tipo de DLIM ensaiada (painéis, perfis, folha de porta e ferragens empregados); c) valor da carga "P" e as posições de aplicação das cargas; d) descrição do sistema de fixação do corpo de prova em toda a sua periferia ao quadro de susten- tação definido em 4.1; e) resultados das inspeções descritas em 5.2.4 e 5.2.5; f) descrição dos dispositivos de fixação empregados na fixação das mãos francesas. 8 © ABNT 2016 Todos direitos reservados
