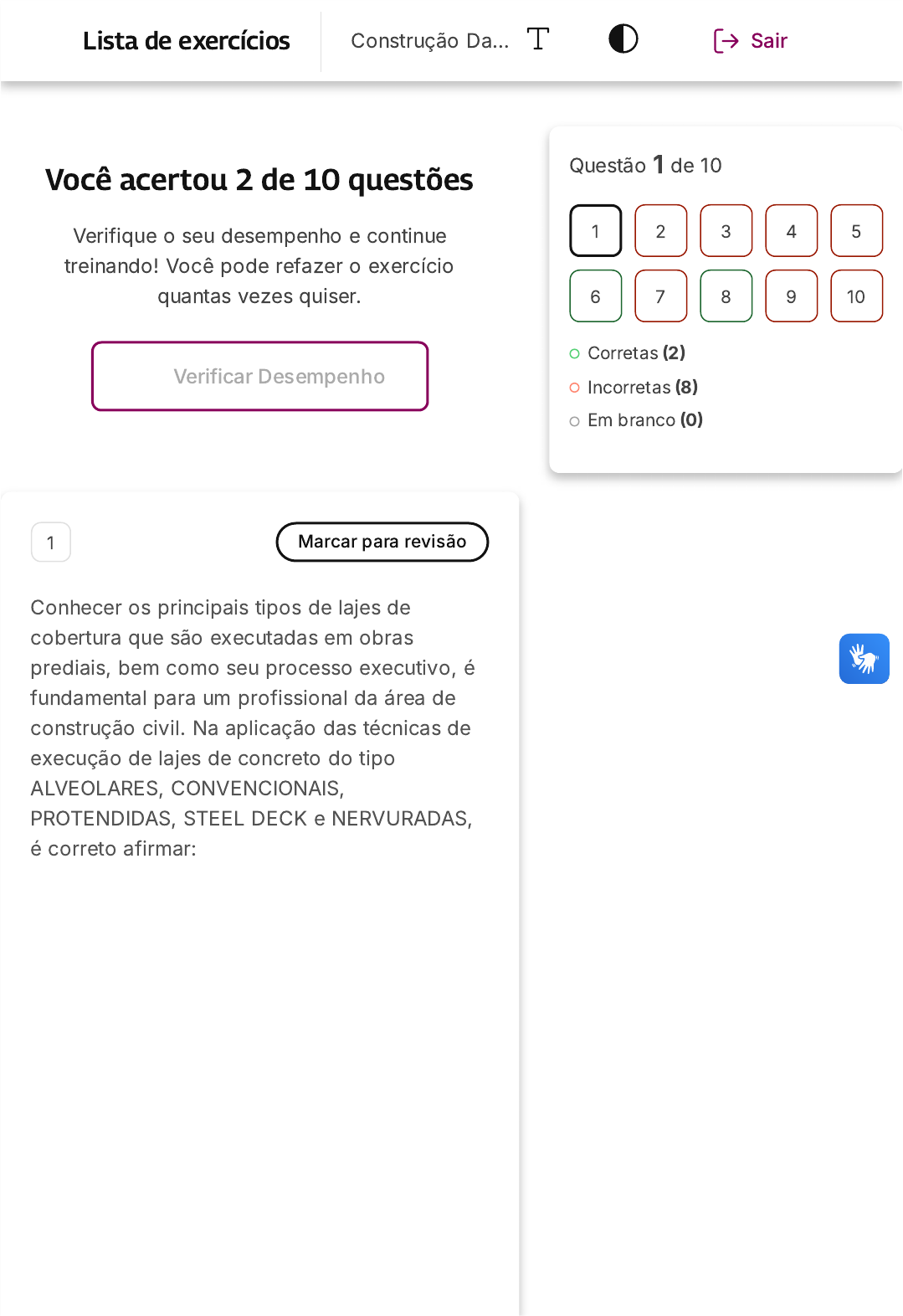

Você acertou 2 de 10 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão
Conhecer os principais tipos de lajes de
cobertura que são executadas em obras
prediais, bem como seu processo executivo, é
fundamental para um profissional da área de
construção civil. Na aplicação das técnicas de
execução de lajes de concreto do tipo
ALVEOLARES, CONVENCIONAIS,
PROTENDIDAS, STEEL DECK e NERVURADAS,
é correto afirmar:
Questão 1 de 10
Corretas (2)
Incorretas (8)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Construção Da… Sair
A
B
C
D
E
Uma laje alveolar é uma laje moldada
in loco que, através da incorporação
de vazios ou de elementos de massa
reduzida e de volumes padronizados,
retira carga excessiva de peso próprio
da laje, aumentando sua resistência
final.
Dentre as muitas vantagens para a
construção, as lajes nervuradas
destacam-se pela alta qualidade do
acabamento da laje, dispensa o
escoramento, aumenta a rapidez da
construção, é fácil de instalar e
executar.
A laje convencional é uma laje do tipo
mista, pois depende, para sua
construção, de elementos de
escoramento, que são considerados
como uma segunda estrutura, mesmo
que auxiliar e provisória.
As lajes protendidas são soluções
importantes para permitir que vãos
maiores sejam construídos sem auxílio
de pontos intermediários de apoio,
visto que, após a protensão, as cargas
de momento fletor são contrapostas
às cargas da protensão.
O Steel Deck é uma laje composta por
uma telha de aço galvanizada e uma
camada de concreto. O aço serve
como forma para concreto durante a
concretagem e como armadura
positiva para as cargas de serviço.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A alternativa A está incorreta, pois as lajes
alveolares são painéis pré-moldados de
concreto, geralmente protendidos, que
possuem seção transversal com altura
constante e alvéolos em seu comprimento,
responsáveis pela redução do peso da
peça.
A alternativa B também está incorreta, pois
o sistema de lajes nervuradas não dispensa
o escoramento. Na verdade, esse sistema
trabalha com um sistema de escoramento
mais simplista.
A alternativa C está incorreta, pois a laje
convencional é a laje maciça e não a mista.
Além disso, o sistema de escoramento não
é um sistema permanente, mas sim
provisório, ou seja, não pode ser
considerado como uma segunda estrutura.
A alternativa D está incorreta, pois as
cargas de protensão são contrapostas às
cargas de tração, e não às cargas de
momento fletor.
Portanto, a única opção correta é a
alternativa E: "O Steel Deck é uma laje
composta por uma telha de aço
galvanizada e uma camada de concreto. O
aço serve como forma para concreto
durante a concretagem e como armadura
positiva para as cargas de serviço". Este
tipo de laje é muito utilizado em
construções devido à sua resistência e
facilidade de instalação.
A
B
C
D
E
2 Marcar para revisão
Conhecer os principais tipos de lajes de
cobertura que são executadas em obras
prediais, bem como seu processo executivo é
fundamental para um profissional da área de
construção civil. A impermeabilização é o ato
ou efeito de selar, colmatar e vedar os materiais
porosos e as falhas de materiais, sejam elas
motivadas por momentos estruturais ou por
deficiências técnicas de preparo e de
execução. Quando impermeabilizamos uma
superfície, é feito um teste para sabermos se
ela vai funcionar, este chama-se:
Teste de cura.
Teste de absorção.
Teste de percolação.
Teste de desidratação.
Teste de estanqueidade.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O teste feito para comprovar se a
impermeabilização executada em
determinada área é de qualidade se
denominada teste de estanqueidade. Este
A
B
C
teste para impermeabilização pode ser
feito de três maneiras: teste com lâmina
d¿água por 72 horas; teste com
equipamento eletrônico "Holiday
Detector" e teste com equipamento
eletrônico com a tecnologia EFVM.
3 Marcar para revisão
A utilização do aço como material para
construção se caracteriza por processos
bastante industrializados, ocasionando maior
produtividade na obra. Em relação às lajes
compostas por uma telha de aço galvanizado e
uma camada de concreto (Steel Deck),
considere as seguintes afirmativas:
I. O concreto da laje deve ter armadura
superior, para controle de fissuração ou para
resistir a momentos negativos conferidos pela
continuidade da laje em apoios intermediários.
II. O aço no formato de uma telha trapezoidal
serve como forma para concreto durante a
concretagem e como armadura negativa.
III. Pode ser utilizado em edificações tanto em
estrutura metálica como em estrutura em
concreto.
Assinale a alternativa correta.
Somente a afirmativa I é verdadeira.
Somente a afirmativa II é verdadeira.
Somente a afirmativa III é verdadeira.
D
E
Somente as afirmativas I e III são
verdadeiras.
Somente as afirmativas II e III são
verdadeiras.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
As afirmativas I e III estão corretas. A
afirmativa I é verdadeira porque o concreto
da laje precisa ter uma armadura superior
para controlar a fissuração e resistir a
momentos negativos que são conferidos
pela continuidade da laje em apoios
intermediários. A afirmativa III também é
verdadeira, pois a laje Steel Deck pode ser
utilizada tanto em estruturas metálicas
quanto em estruturas de concreto. No
entanto, a afirmativa II está incorreta. O aço
no formato de uma telha trapezoidal serve
como forma para concreto durante a
concretagem, mas atua como armadura
positiva, e não negativa.
4 Marcar para revisão
Conhecer os principais tipos de lajes de
cobertura que são executadas em obras
prediais, bem como seu processo executivo, é
fundamental para um profissional da área de
construção civil. Uma armação, ou trama, de
uma cobertura é constituída por peças que se
apoiam sobre as tesouras e que recebem as
A
B
C
D
E
telhas. Uma armação para telhados com telhas
cerâmicas é formada por:
Beiral, terças e ripas.
Rufos, ripas e banzo.
Ripas, caibros e terças.
Cumeeira, caibros e beiral.
Cumeeira, terças e treliças.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a ABNT NBR 15575, no
item 3 - Termos e definições, parte 5, a
trama é definida como a estrutura
secundária de uma cobertura, que é
composta por terças, caibros e ripas.
Portanto, a alternativa correta é a C, que
menciona exatamente esses três
elementos. As terças são peças de madeira
que se apoiam nas tesouras, os caibros
são colocados sobre as terças e as ripas
são fixadas nos caibros, formando a base
para a colocação das telhas. Essa estrutura
é comum em telhados com telhas
cerâmicas.
A
B
C
D
E
5 Marcar para revisão
Conhecer os principais tipos de lajes de
cobertura que são executadas em obras
prediais, bem como seu processo executivo, é
fundamental para um profissional da área de
construção civil. A Parte 5 (sistema de
coberturas) da NBR 15575 (Edificações
habitacionais - Desempenho) menciona que,
sob ação do vento calculada conforme ABNT
NBR 6123, não podem ocorrer remoção ou
danos de componentes do sistema de
coberturas (SC) sujeitos a esforços de sucção.
Com base nisso, o projeto de SC deve
estabelecer:
I. As considerações sobre a ação do vento,
principalmente nas zonas de sucção;
II. Detalhes de fixação;
III. Influência positiva ou não das platibandas;
IV. No caso de emprego de lastro sobre o
sistema de impermeabilização, a resistência de
aderência ou peso próprio deve ser suficiente
para não ser removido pela ação das
intempéries.
Dos itens acima:
Apenas o item I estácorreto.
Apenas o item II está correto.
Apenas o item III está correto.
Apenas os itens III e IV estão corretos.
Todos os itens estão corretos.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a NBR 15575, no item 7.1.2,
são estabelecidos os critérios para evitar o
risco de arrancamento de componentes do
sistema de coberturas sob ação do vento.
Segundo a norma, as premissas de projeto
devem incluir:
Considerações sobre a ação do
vento, principalmente nas zonas de
sucção;
Detalhes de fixação;
Avaliação da influência positiva ou
negativa das platibandas;
Em situações onde há emprego de
lastro sobre o sistema de
impermeabilização, a resistência de
aderência ou o próprio peso deve ser
suficiente para evitar que seja removido
pela ação das intempéries.
Portanto, todos os itens apresentados no
enunciado estão corretos, conforme
estabelecido pela norma.
6 Marcar para revisão
Conhecer os principais tipos de lajes de
cobertura que são executadas em obras
prediais, bem como seu processo executivo é
fundamental para um profissional da área de
construção civil. A figura a seguir ilustra um
tipo de laje mista que tem sido utilizada de
edificações:
A
B
C
D
E
Fonte: PACHECO, P. M. S. Tecnologia das
construções II. Editora e Distribuidora
Educacional S.A., Londrina. 2018. pág. 143.
O tipo de laje ilustrado na figura é denominado
como:
Steel Deck.
Laje Bubbledeck.
Laje Nervurada.
Laje Cogumelo.
Laje Alveolar.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A Figura diz respeito a uma laje Steel Deck
que é estruturada em chapa de aço e
concreto no qual são inseridas barras de
A
B
C
D
E
aço. A laje se apoia sobre vigas em perfis
metálicos.
7 Marcar para revisão
Conhecer os principais tipos de lajes de
cobertura que são executadas em obras
prediais, bem como seu processo executivo, é
fundamental para um profissional da área de
construção civil. Para a construção de lajes
maciças em concreto armado, qual é a
espessura mínima exigida para uma laje de piso
que não esteja em balanço?
7 cm.
8 cm.
10 cm.
12 cm.
15 cm.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a NBR 6118:2014, a
espessura mínima para uma laje de piso
que não esteja em balanço deve ser de 8
cm. Essa norma é um padrão estabelecido
para garantir a segurança e a eficiência das
construções. Portanto, a alternativa correta
é a "B", que indica a espessura de 8 cm,
em conformidade com a norma citada. É
importante lembrar que o cumprimento
dessas normas é essencial para a
qualidade e segurança da obra.
8 Marcar para revisão
Lajes ou placas são elementos planos das
edificações (horizontais ou inclinadas), de
estrutura monolítica, altura relativamente
pequena e que são caracterizadas por 2
dimensões: largura e comprimento,
predominantes em relação à sua altura e
servem para separar os diversos pisos de um
edifício. De maneira geral, pode-se dividir as
lajes de edifícios em dois grandes grupos: as
lajes moldadas no local, construídas em toda a
sua totalidade na própria obra e as construídas
com elementos pré-fabricados, normalmente
produzidos industrialmente, fora do canteiro de
obras.
Com base nessas informações, é correto
afirmar que a figura a seguir ilustra:
Fonte: www.atex.com.br
As lajes maciças constituídas por uma placa de
concreto armado na qual a espessura é mantida
constante ao longo de toda a superfície, sendo
mais usuais as que se apoiam em vigas.
A
B
C
D
E
As lajes nervuradas moldadas no
local. Elas são constituídas por uma
ou duas mesas e por nervuras
normalmente posicionadas em uma ou
duas direções, onde são concentradas
as armaduras de tração.
As lajes nervuradas construídas com
vigotas unidirecionais pré-fabricadas,
elementos leves de enchimento
posicionados entre as vigotas e
concreto moldado no local.
As lajes pré-fabricadas em painéis
construídas com painéis pré-
fabricados, que podem ser de
concreto armado, celular ou
protendido. As mais usuais têm sido
as compostas por painéis treliçados.
As lajes protendidas são elementos
estruturais que fazem parte da
superestrutura da edificação. Esse tipo
de laje também é conhecido como laje
de armadura ativa. Sua composição
inclui concreto e aço na forma de
cordoalhas engraxada.
As lajes nervuradas moldadas no
local. Esse tipo de laje também é
conhecido como laje de armadura
ativa. Sua composição inclui concreto
e aço na forma de cordoalhas
engraxada.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A figura representa as lajes nervuradas
com cubas plásticas. Essa solução é usada
em locais em que os vãos entre os pilares
são relativamente grandes, como por
exemplo, garagens e estações de metrô.
Essa metodologia também dispensa a
utilização de blocos de concreto, tijolos
cerâmicos e técnicas tradicionais de
enchimento de laje, o que proporciona um
alívio na carga estrutural.
9 Marcar para revisão
Conhecer os principais tipos de lajes de
cobertura que são executadas em obras
prediais, bem como seu processo executivo é
fundamental para um profissional da área de
construção civil. As tesouras e treliças são
coberturas largamente utilizadas em
construções pois cobrem grandes vãos sem
precisar de apoios intermediários. Existem
vários tipos de cobertura que utilizam tesouras
e treliças. A figura a seguir apresenta o tipo
conhecido por tesoura:
Fonte: FAKURY, R. H. et al. Dimensionamento
básico de elementos estruturais de aço e mistos
de aço e concreto. Pearson Education do Brasil,
São Paulo. 2016. pág. 96. Adaptado.
A
B
C
D
E
Assinale a alternativa correta:
Belga.
Pratt.
Howe.
Fink.
Warren.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A treliça mostrada na Figura representa
uma treliça Pratt em que inclui membros
verticais e diagonais que se inclinam para
baixo em direção ao centro.
10 Marcar para revisão
Conhecer os principais tipos de lajes de
cobertura que são executadas em obras
prediais, bem como seu processo executivo, é
fundamental para um profissional da área de
construção civil. A NBR 9575 apresenta uma
sequência de detalhes construtivos, aos quais o
projeto executivo de impermeabilização deve
atender:
A
B
C
D
E
I. As tubulações externas às paredes devem ser
afastadas entre elas ou dos planos verticais no
mínimo 10 cm;
II. Deve ser previsto nos planos verticais
encaixe para embutir a impermeabilização, para
o sistema que assim o exigir, a uma altura
mínima de 15 cm acima do nível do piso
acabado ou 10 cm do nível máximo que a água
pode atingir;
III. Quando houver tubulações embutidas na
alvenaria, deve ser prevista proteção adequada
para a fixação da impermeabilização;
Assinale a alternativa que indica todas as
afirmativas corretas.
É correta apenas a afirmativa I.
São corretas apenas as afirmativas I e
II.
São corretas apenas as afirmativas I e
III.
São corretas apenas as afirmativas II e
III.
São corretas as afirmativas I, II e III.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a NBR 9575, nos planos
verticais, deve ser previsto encaixe para
embutir a impermeabilização, para o
sistema que assim o exigir, a uma altura
mínima de 20 cm acima do nível do piso
acabado ou 10 cm do nível máximo que a
água pode atingir. Portanto, a afirmativa II
está incorreta, pois menciona uma altura
mínima de 15 cm, e não de 20 cm. As
afirmativas I e III estão corretas, pois estão
em conformidade com o que é proposto
pela norma. Portanto, as afirmativas
corretas são I e III, o que corresponde à
alternativa C.
