Sistemas de Aterramento e Proteção Elétrica - SG - ELE
Data: 04/06/25
Aluno(a): Adriano Parodi
Atividade Prática
INSTRUÇÕES:
· Esta Atividade contém uma ou mais questões totalizando 10 (dez) pontos;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar salve o arquivo no formato PDF ou DOC;
· Envie o arquivo pelo sistema no local indicado;
· Em caso de dúvidas, consulte o seu Tutor.



O aterramento elétrico visa a interligar equipamentos, dispositivos ou qualquer parte metálica diretamente à terra, garantindo uma diferença de potencial quase nula entre esses dois pontos. Ele é realizado para garantir a segurança das pessoas e, também, descarregar cargas eletrostáticas armazenadas nas carcaças de equipamento. Ou, ainda, para conduzir descargas atmosféricas direto para a terra, evitando maiores danos às pessoas ou às instalações.

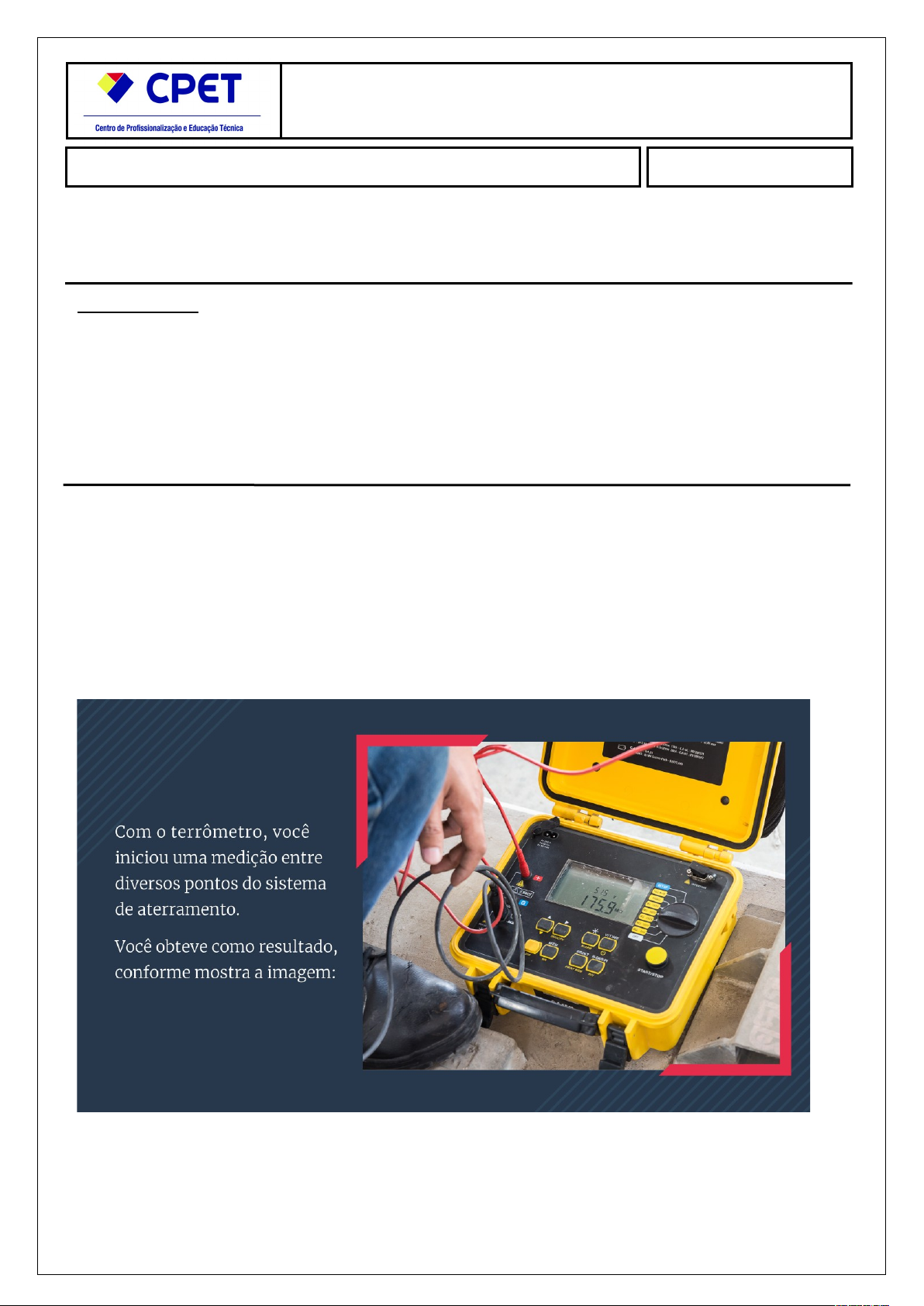

Em determinada empresa, a presença de correntes de fuga em pontos específicos da instalação estava ocasionando choques elétricos e/ou a ação repentina de dispositivos de proteção, que eram acionados, desligando os circuitos de alimentação.Você foi contratado para fazer algumas verificações no sistema de aterramento dessa empresa. Inicialmente, você realizou uma inspeção visual em todas as hastes de aterramento, pelas caixas de inspeção, a fim de verificar a sua integridade.Veja, na imagem a seguir, o resultado da medição realizada com um terrômetro, equipamento adequado para medir a resistencia eletrica.
a) Em termos de resistência elétrica, ao comparar os pontos de conexão desse sistema de aterramento, qual(is) deveria(m) ser o(s) valor(es) encontrado(s), idealmente, entre os pontos do sistema de aterramento?
b) b) O que indica a leitura feita pelo terrômetro e qual seria a ação necessária após esses resultados? Explique a sua resposta.
No Brasil, a NBR 5410 determina que a resistência de aterramento deve ser inferior a 10 ohms para sistemas de baixa tensão, tendo em vista garantir a eficácia na proteção de pessoas e equipamentos.
Entre os pontos de aterramento interligados, a resistência deve ser próxima de zero ou muito baixa, pois os pontos estão conectados eletricamente e devem estar equipotenciais. Resistências mais altas indicam problemas como oxidação, quebra de hastes ou solo inadequado.
b) O que indica a leitura feita pelo terrômetro e qual seria a ação necessária após esses resultados?
No terrômetro a leitura 515 V e 175.9 MΩ, sugere valores irregulares e fora das normas aceitáveis. Essa leitura de tensão indica a fuga de correntes ou potenciais elétricos no sistema, apontando um problema no aterramento.
Essa leitura de 175.9 MΩ é extremamente alta e indica que não há conexão elétrica efetiva entre os pontos medidos e a terra.
Estes problemas ocorrem por diversos fatores como:
Corrosão ou oxidação nos condutores e conexões,
A resistência do solo elevada ou inadequada para o aterramento,
Hastes de aterramento desconectadas ou danificadas,
Procedimentos a seguir:
Revisar a integridade das conexões, caixas de inspeção e cabos,
Substituir as peças oxidadas, corroídas e danificados,
Após, verificar a resistência com novo procedimento,
Usar o terrômetro para novas medições em diferentes pontos com o sistema desenergizado
Suporte no sistema de aterramento reforçando-o
Instalar novas hastes se necessário, para reduzir a resistência pode ser usado a associação em paralelo,
Isolação e proteção
Identificar se existe ainda fuga de corrente e corrigir problemas no sistema de alimentação e dispositivos de proteção,
Para o Teste final:
Garantir que a resistência entre os pontos de aterramento fique abaixo de 10 Ohms e o sistema esteja equipotencial.
Concluindo:
Com a leitura obtida é notado falha grave no aterramento. Deve se tomar a ação imediata de investigar e reparar o sistema para garantir a segurança das pessoas e a integridade das instalações.
