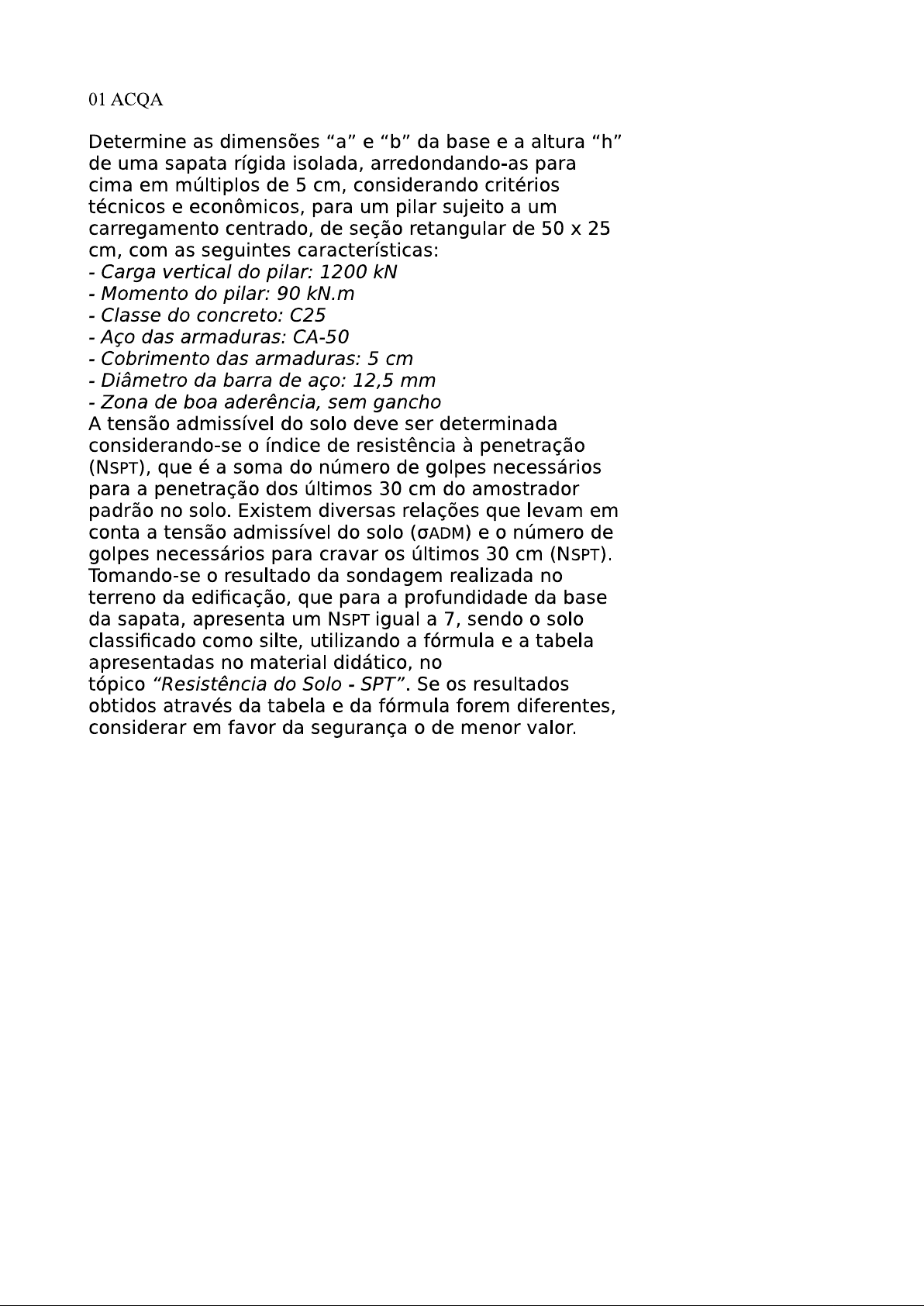

01 ACQA Determine as dimensões "a" e "b" da base e a altura "h" de uma sapata rígida isolada, arredondando-as para cima em múltiplos de 5 cm, considerando critérios técnicos e econômicos, para um pilar sujeito a um carregamento centrado, de seção retangular de 50 X 25 cm, com as seguintes características: Carga vertical do pilar: 1200 kN Momento do pilar: 90 kN.m Classe do concreto: C25 Aço das armaduras: CA-50 Cobrimento das armaduras: 5 cm Diâmetro da barra de aço: 12,5 mm Zona de boa aderência, sem gancho A tensão admissível do solo deve ser determinada considerando-se índice de resistência à penetração (NSPT), que é a soma do número de golpes necessários para a penetração dos últimos 30 cm do amostrador padrão no solo. Existem diversas relações que levam em conta a tensão admissível do solo e o número de golpes necessários para cravar os últimos 30 cm (NSPT). Tomando-se resultado da sondagem realizada no terreno da edificação, que para a profundidade da base da sapata, apresenta um NSPT igual a 7, sendo o solo classificado como silte, utilizando a fórmula e a tabela apresentadas no material didático, no tópico "Resistência do Solo SPT". Se os resultados obtidos através da tabela e da fórmula forem diferentes, considerar em favor da segurança de menor valor.ACQA- 6. RA 1094 365 de NSPT= 7 1200 go m C25 = SiLTe -AGO CA-50 nento da Barna de 12,5mm Rigida ? NO a Tensão ad Segundo 02: SPT. de = - - = 1645 da Nossa é 1,64 a en A= = Para RiGidas = Para 1320 A = = A= 8,25 = 82500 das da a-b=50-25 =a A= = a.b. A= = 82500 Cm2 = + = 274,45. 11 X= = - + 2.A. -25 1329375 299,45 2 A= M2 h = 275cm A W W 6 6 A F 3 = 8,25 + 90 184800 4,125 Omak= = 169000 KN/m2) mo a Tensão maxima na é maior a missiver do Solo Redimen- Zionar a > Se. a= 320 285 A= a.b A= m2 A- A= 2módu 10 de A = 6 6 = 2,85.3202 = W = 4,86 M3 6. Tensao Sobne a Omax W 1,1.1200 944 + 4,86 go = 158 = = Tensão OK!!! Deter a = 2,70 1,35' 3,20 = 2,70 b - = bP+24 - = 25+24 in 270 y= = 1,35m = y = 1,35m to 135cm 25cm 295 cm 3 320 cmD ALTura da 3 h= Lbtc. 3 Rigidez da Se Tracando do Temos a-ap 320-50 3 3 h= 295-25 n> 90cm 3 3 0,90 An Loragem h a 01: de Ancoragem, e aço CA50 ezonade h Lbtc. h> A favor da h= = Emtão as da "a" 3,20m 2,95 m 4
