Apostila de Noções de Lógica de Programação
Olá! Nesta apostila, você vai aprender os conceitos básicos de lógica de programação de forma prática. Todos os exemplos e atividades são feitos para serem realizados no computador, usando ferramentas gratuitas e acessíveis. Vamos começar!
O que é um Algoritmo?
Um algoritmo é uma sequência de passos para resolver um problema. Por exemplo, uma receita de bolo é um algoritmo.

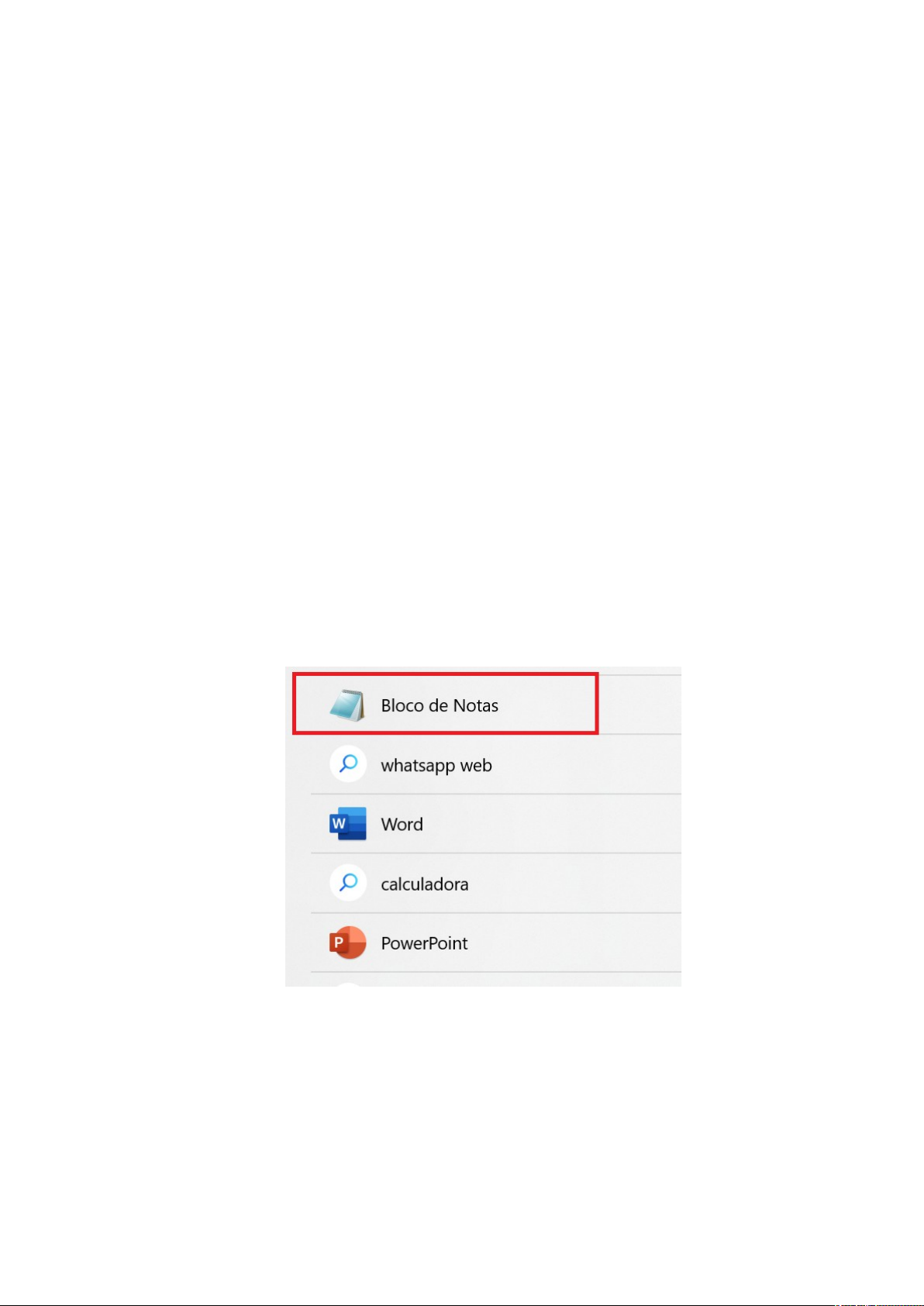

No computador, você pode abrir um bloco de notas ou um editor de código. Para o bloco de Nota clique em iniciar e busque “bloco de nota” (conforme figura 1) selecione e clique, após abrir a ferramenta bloco de nota
Figura 1 -
Fonte: Autor (2025)
Depois do bloco de nota aberto escrever os passos para realizar uma tarefa simples, como fazer um café, conforme exemplo da figura 2.
Figura 2 – Tarefa em bloco de notas
Fonte: Autor (2025)
Dica: Pense em uma tarefa do seu dia a dia (ex.: escovar os dentes) e escreva um algoritmo em pseudocódigo no bloco de notas. Pratique a quebra de problemas em etapas simples!
Fluxogramas
Fluxogramas são representações visuais de algoritmos, usando símbolos para cada ação.
No computador, você pode: Acessar um site com Lucidchart ou Draw.io, conforme demostra na figura 3, depois que em processo que é possível a realização de criação de fluxograma.
Figura 3 – Criação de fluxograma em Lucidchart
Fonte: Lucidchart (2025)
Depois que você clica em processo abre-se uma nova página e assim é possível a escolha do tipo de fluxograma, um exemplo é a primeiro como no exemplo da figura 4.
Figura 4 - Criação de fluxograma em Lucidchart
Fonte: Lucidchart (2025)
Na página de criação de fluxograma é possível que você consiga arrastar os símbolos (início, processo, decisão, fim) e conectar com setas na área destaca da figura 5
Figura 5- Criação de fluxograma em Lucidchart
Fonte: Lucidchart (2025)
Tipos de Dados e Variáveis
O que são Variáveis?
Variáveis são "caixinhas" que armazenam dados. Elas têm nomes e tipos.
Tipos comuns:
· Inteiro: Números sem vírgula (ex: 10, -5).
· Real: Números com vírgula (ex: 3.14, -0.5).
· Texto: Palavras ou frases (ex: "Olá, mundo!").
· Lógico: Verdadeiro ou falso.
No computador, você pode: Instalar um programa como Portugol Studio ou usar um editor online como Portugol WebStudio. Após o site do Portugol WebStudio aberto clique em novo arquivo para que você consiga declarar variáveis, conforme exemplo da figura 6.
Figura 6 – Variais no Portugol WebStudio.
Fonte: Portugol WebStudio (2025)
Depois que você clicar em novo arquivo abrir uma nova página, conforme exemplo da Figura 7, e em seguida você copiará o seguinte código:
Copiar código
inteiro idade = 20
real altura = 1.75
texto nome = "Maria"
logico maioridade = verdadeiro
Figura 7 – Dados e variáveis no Portugolwebstudio
Fonte: Portugolwebstudio (2025)
Na página do Portugolwebstudio é possível que você clique play, pause, salve e compartilhe o código.
Dica: Crie variáveis para armazenar seus dados (nome, idade, altura) e imprima-as. Tente modificar os valores e veja o resultado!
Operadores e Expressões Aritméticas
Os operadores aritméticos realizam cálculos matemáticos:
· + (soma)
· - (subtração)
· * (multiplicação)
· / (divisão)
Para realização a ação clique em abrir o Ambiente de Programação. No navegador, acesse Portugol WebStudio ou instale o Portugol Studio (Download aqui). Depois criar um Novo Arquivo como na figura 8.
Figura 8 - Fonte: Portugolwebstudio
Fonte: Portugolwebstudio (2025)
Depois na nova aba digite o seguinte código:
programa {
 funcao inicio() {
 real nota1 = 8.5
 real nota2 = 7.0
 real media = (nota1 + nota2) / 2
 escreva("A média é: ", media)
 }
}
Após execute programa clicando no botão ▶️ Executar (ou pressione F9) em seguida veja o resultado no console: A média é: 7.75, conforme exemplo da figura 9.
Figura 9 – Executando código no Portugolwebstudio
Fonte: Portugolwebstudio (2025)
Dica: Calcule a área de um retângulo (base * altura) usando variáveis. Altere os valores e teste diferentes cálculos!
Operadores e Expressões Lógicas
Os operadores lógicos permitem combinar condições para tomar decisões no seu código:
· E (AND): Retorna verdadeiro apenas se ambas as condições forem verdadeiras.
· OU (OR): Retorna verdadeiro se pelo menos uma das condições for verdadeira.
· NÃO (NOT): Inverte o valor lógico (verdadeiro → falso, falso → verdadeiro).
Para iniciar no computador acesse o ambiente de programação e abra seu navegador e vá para Portugol WebStudio ou caso prefira, use o Portugol Studio instalado em seu computador. Depois crie um novo arquivo após digite o seguinte código linha por linha:
programa {
 funcao inicio() {
 // Declaração das variáveis lógicas
 logico a = verdadeiro
 logico b = falso

 // Teste do operador E (AND) - usando operador correto &&
 escreva("a E b = ", a e b)

 // Teste do operador OU (OR) - usando operador correto ou
 escreva("a OU b = ", a ou b)

 // Teste do operador NÃO (NOT) - usando operador correto nao
 escreva("NÃO a = ", nao a)
 escreva("NÃO b = ", nao b)
 }
}
Após a digitação do código execute o programa clicando no botão ▶️ Executar (ícone de play) ou pressione F9 após observe o resultado no painel inferior:
Figura 10 -Executando expressões logicas no Portugolwebstudio
Fonte: Portugolwebstudio (2025)
Estruturas Condicionais
Estruturas condicionais permitem que seu programa tome decisões com base em condições específicas. Você vai aprender a usar:
· IF (if): executa um bloco de código se uma condição for verdadeira
· SENÃO SE (else if): testa condições adicionais se a primeira for falsa
· CASO (switch/case): alternativa para múltiplas condições específicas
No computador abra o ambiente Portugol WebStudio em seu navegador, depois clique em "Novo Arquivo" (ou pressione Ctrl + N), depois execute o código de verificação de maioridade (SE/SENÃO) copiando o seguintes código:
programa {
 funcao inicio() {
 // Defina a idade para testar
 inteiro idade = 18

 // Estrutura condicional SE/SENÃO
 se (idade >= 18) {
 escreva("Maior de idade - pode tirar CNH\n")
 } senao {
 escreva("Menor de idade - espere completar 18 anos\n")
 }
 }
}
Para executar clique no botão ▶️ Executar (F9) e o resultado é apresentado na figura 11.
Figura 11 – Executando estrutura condicional no Portugolwebstudio
Fonte: Portugolwebstudio (2025)
Com o mesmo código você pode alterar o valor da variável idade para testar diferentes cenários, assim você pode experimente com idades como 10 anos, conforme exemplo da figura 12.
Figura 12 – Executando estrutura condicional no Portugolwebstudio, exemplo 2
Fonte: Portugolwebstudio (2025)
Estruturas de Repetição
As estruturas de repetição permitem executar um bloco de código várias vezes, automatizando tarefas repetitivas. Você vai aprender três tipos:
· PARA (for): Quando você sabe quantas vezes precisa repetir
· ENQUANTO (while): Repete enquanto uma condição for verdadeira
· REPITA (do-while): Executa pelo menos uma vez, depois repete enquanto a condição for verdadeira
Para iniciar no computador acesse o ambiente de programação e abra seu navegador e vá para Portugol WebStudio ou caso prefira, use o Portugol Studio instalado em seu computador. Depois crie um novo arquivo após digite o seguinte código linha por linha:
programa {
 funcao inicio() {
 escreva("Contagem de 1 a 5:\n")

 // Loop PARA - você sabe o número exato de repetições
 para (inteiro i = 1; icom ENQUANTO
 cadeia senha_correta = "1234"
 cadeia senha

 escreva("Digite a senha: ")
 leia(senha)

 // ENQUANTO - repete enquanto a condição for verdadeira
 enquanto (senha != senha_correta) {
 escreva("Senha incorreta! Tente novamente: ")
 leia(senha)
 }

 escreva("\nAcesso permitido! Bem-vindo ao sistema.\n")
 }
}
Para executar clique no botão ▶️ Executar (F9) e o resultado é apresentado na figura 14.
Figura 14 – Executar código Loop ENQUANTO no Portugolwebstudio
Fonte: Portugolwebstudio (2025)
Agora para que você consiga executar Loop REPITA (Execução Garantida) copie o seguinte código no portugol:
programa {
 funcao inicio() {
 inteiro numero = 0

 // Simulando REPITA-ATE com ENQUANTO
 faca {
 escreva("Digite um número positivo: ")
 leia(numero)

 se (numero = 1; i--) {
 escreva(i, " ")
 }

 escreva("\n\n")

 // ENQUANTO - soma até limite
 inteiro soma = 0
 inteiro contador = 1

 escreva("Soma com ENQUANTO: ")
 enquanto (soma
