Tema 2
Dimensionamento das armaduras de escadas


Quais etapas o processo de dimensionamento
envolve?

O dimensionamento de uma escada consiste em determinar o posicionamento do aço
para o tipo de escada definido em projeto, sempre levando em consideração os
esforços existentes na estrutura. Em nossos estudos, abordaremos, especificamente,
o dimensionamento de escadas com lances adjacentes sem vigas laterais inclinadas,
que é muito parecido com o processo que utilizamos para lajes maciças ou vigas.

Para que nosso estudo seja mais proveitoso, será apresentado um estudo de caso
com um roteiro.

Estudo de caso – roteiro

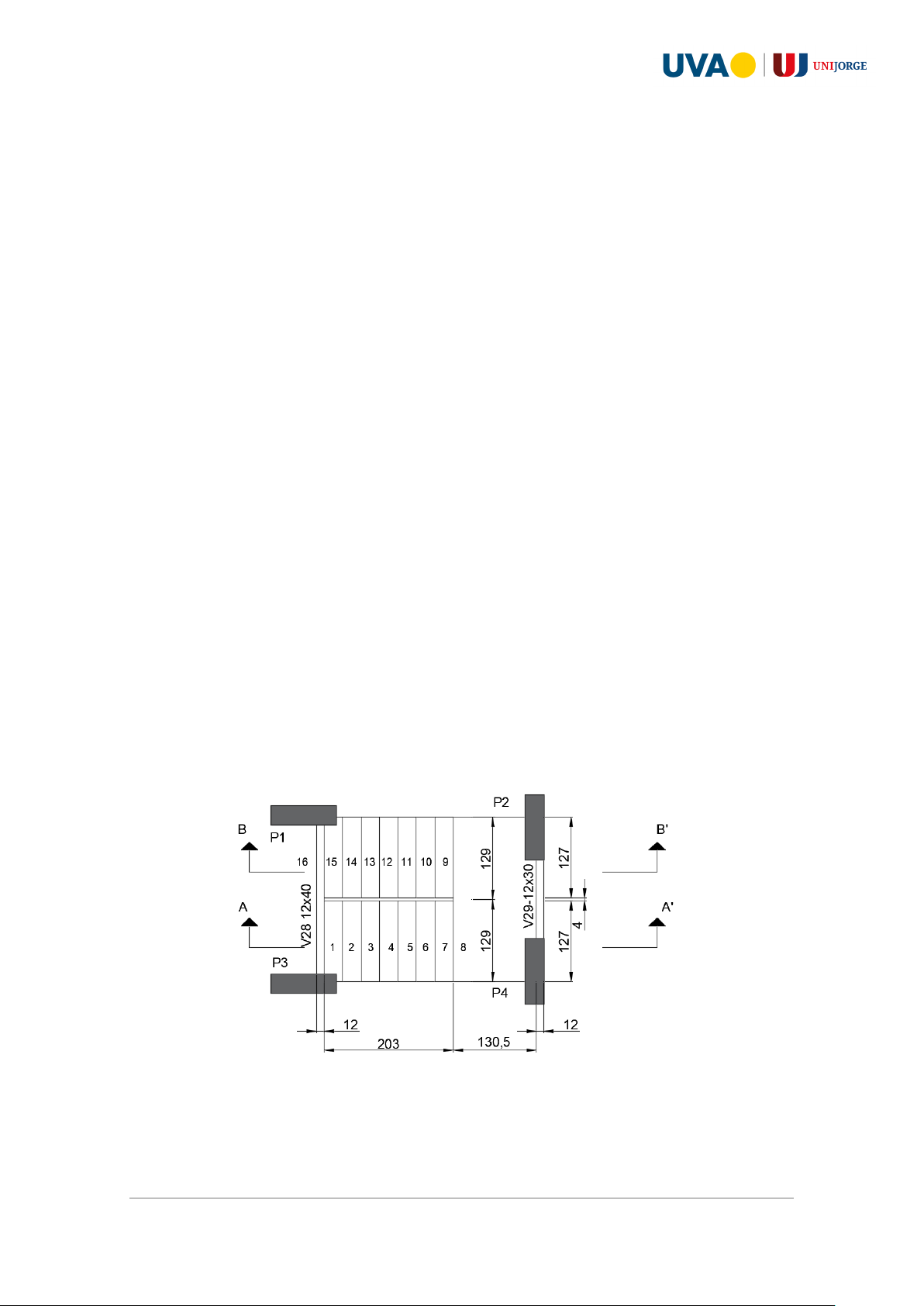

Veja a planta a seguir, que apresenta o caso que estudaremos.

Observação
Considere as medidas em cm.

Temos uma escada com um total de 16 degraus. Essa escada apresenta um trecho
inclinado de 8 degraus, um patamar e a continuação em outro trecho inclinado com
mais 8 degraus.



Dados a considerar para o estudo de caso:

• fcd = 1,52 kN/cm² – resistência de projeto do concreto.


Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.
• fyd = 43,48 kN/cm² – resistência de projeto do aço.
• Carga de revestimento = 0,8 kN/cm².
• γconcreto armado = 25 kN/m³ – Fonte: NBR 6120 (2019).
• Carga acidental = 2,5 kN/m² – Fonte: NBR 6120 (2019).

Atenção:

• Considerar parapeito de alvenaria de tijolos cerâmicos furados com 1
m de altura e 15 cm de espessura -> γ = 13 kN/m³ – Fonte: NBR 6120
(2019).
• Considerar carga vertical acidental de 2 kN/m no parapeito.
• Cobrimento para CAAI = 2,5 cm.

As imagens a seguir representam os cortes no plano A-A’ e B-B’. A representação em
corte é fundamental para entender quais valores vamos considerar em nosso projeto.

No corte, visualizamos o tamanho de espelho e do passo, a espessura da laje, o
posicionamento dos degraus em relação às vigas e o ângulo do plano inclinado.

Corte A-A’ (medidas em cm):



Corte B-B” (medidas em cm):



Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.


Para entender o processo de dimensionamento, dividiremos nosso roteiro em passos,
que apresentaremos a seguir.

Passo 1: determinação dos esforços

A primeira etapa consiste em entender os cortes e o projeto como um todo e,
baseando-se nos dados iniciais, determinar as cargas no patamar e no trecho
inclinado. Vale ressaltar que, para os dois trechos, teremos uma representação para o
corte A-A’ e B-B’.

Veja a figura a seguir:



Sendo:

• p2 o carregamento situado sobre o trecho inclinado.
• p1 o carregamento situado sobre o trecho reto (patamar).

O desenho é representado de forma bidimensional, mas é importante compreender
que estamos representando um elemento de placa (laje), tridimensional.

As medidas de projeção horizontal (2,09 m e 1,37 m) são obtidas somando as
medidas em planta (203 cm e 130,5 cm) com as medidas para chegar até o eixo das
vigas de apoio (6 cm).



Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.
Como essa escada não apresenta vigas inclinadas nas bordas laterais, entendemos
que ela tem dois apoios: as vigas V28 e V29.

Temos, então, uma representação gráfica de dois pórticos isostáticos planos.

Cargas no patamar p1

A carga a ser considerada é dada pela soma da carga permanente com a carga
variável, como mostra a formulação a seguir:

p1 = g + q

Cargas permanentes (g)

Peso próprio:
25 kN/m³ .𝟎𝟎,𝟏𝟏𝟏𝟏 m = 3 kN/m²

Nota
(sempre multiplicamos a espessura da laje pelo γconcreto armado)

Revestimento: 0,8 kN/m² (dado informado nas considerações iniciais do problema).

𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈,𝒑𝒑𝟏𝟏 = 𝟑𝟑 𝒌𝒌𝒌𝒌/𝒎𝒎² + 𝟎𝟎,𝟖𝟖 𝒌𝒌𝒌𝒌/𝒎𝒎² = 𝟑𝟑,𝟖𝟖 𝒌𝒌𝒌𝒌/𝒎𝒎²

Carga acidental (q)
𝒒𝒒𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈,𝒑𝒑𝟏𝟏 = 𝟏𝟏,𝟓𝟓 𝒌𝒌𝒌𝒌/𝒎𝒎²

𝑝𝑝1 = 𝑔𝑔 + 𝑞𝑞
𝒑𝒑𝟏𝟏 = 𝟑𝟑,𝟖𝟖 + 𝟏𝟏,𝟓𝟓 = 𝟔𝟔,𝟑𝟑 𝒌𝒌𝒌𝒌/𝒎𝒎²

Cargas no trecho inclinado p2

A carga a ser considerada é dada pela soma da carga permanente com a carga
variável, como mostra a formulação a seguir:
𝑝𝑝1 = 𝑔𝑔 + 𝑞𝑞

Cargas permanentes (g)

Para determinar o peso próprio, precisamos definir a espessura do trecho inclinado,
considerando os degraus da escada. Então precisamos definir o valor da espessura
média, como mostram as formulações e o desenho a seguir.



Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.


Da inclinação, sabemos que:



cos α =
cateto adjacente
hipotenusa

𝑐𝑐𝑐𝑐𝑐𝑐 𝛼𝛼 =
𝑐𝑐
�𝑐𝑐2 + 𝑒𝑒²
=
29
�292 + 17,5²
= 0,856

Espessura vertical da laje sem degraus:

ℎ1 =
ℎ
𝑐𝑐𝑐𝑐𝑐𝑐𝛼𝛼
 𝑐𝑐𝑐𝑐𝑐𝑐 (ℎ1 ≥ 7 𝑐𝑐𝑐𝑐)

ℎ1 =
12
0,856
= 14 𝑐𝑐𝑐𝑐

Espessura média:

ℎ𝑚𝑚 = ℎ1 +
𝑒𝑒
2

ℎ𝑚𝑚 = 14 +
17,5
2
= 22,8 𝑐𝑐𝑐𝑐

Peso próprio:

25 𝑘𝑘𝑘𝑘/𝑐𝑐³ .𝟎𝟎,𝟏𝟏𝟏𝟏𝟖𝟖 𝑐𝑐 = 5,7 𝑘𝑘𝑘𝑘/𝑐𝑐²

(sempre multiplicamos a espessura da laje pelo 𝛾𝛾𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 𝑎𝑎𝑐𝑐𝑚𝑚𝑎𝑎𝑎𝑎𝑐𝑐)

Revestimento: 0,8 kN/m² (dado informado nas considerações iniciais do problema).

Considerando parapeito de alvenaria de tijolos cerâmicos furados com 1 m de altura e
15 cm de espessura, temos que  γ = 13 kN/m³.



Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.
Assim, temos:

• Carga parapeito = 13 kN/m³ . 1 m . 0,15 m.
• Carga parapeito = 1,95 kN/m.

Sabemos que a carga do parapeito está situada em uma das bordas da laje da
escada, mas, por simplificação, vamos considerar essa carga do parapeito sobre a laje
da escada.




Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis.Todos os direitos são reservados à UVA & Unijorge.
Para obter a carga por m² de laje, dividimos a carga parapeito pela largura da escada:

𝐶𝐶𝐶𝐶𝐶𝐶𝑔𝑔𝐶𝐶 𝑝𝑝𝐶𝐶𝐶𝐶𝐶𝐶𝑝𝑝𝑒𝑒𝑝𝑝𝑝𝑝𝑐𝑐𝑠𝑠𝑐𝑐𝑠𝑠𝑐𝑐𝑐𝑐 𝑎𝑎 𝑙𝑙𝑎𝑎𝑙𝑙𝑐𝑐 =
1,95 𝑘𝑘𝑘𝑘/𝑐𝑐
1,27 𝑐𝑐
= 1,54 𝑘𝑘𝑘𝑘/𝑐𝑐²

𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈,𝒑𝒑𝟏𝟏

= 𝑷𝑷𝑷𝑷𝑷𝑷𝒈𝒈 𝒑𝒑𝒑𝒑ó𝒑𝒑𝒑𝒑𝒑𝒑𝒈𝒈 + 𝑹𝑹𝑷𝑷𝑹𝑹𝑷𝑷𝑷𝑷𝒈𝒈𝒑𝒑𝒎𝒎𝑷𝑷𝑹𝑹𝒈𝒈𝒈𝒈 + 𝑷𝑷𝒈𝒈𝒑𝒑𝒈𝒈𝒑𝒑𝑷𝑷𝒑𝒑𝒈𝒈𝒈𝒈

= 𝟓𝟓,
𝟕𝟕 𝒌𝒌𝒌𝒌
𝒎𝒎𝟏𝟏 + 𝟎𝟎,
𝟖𝟖 𝒌𝒌𝒌𝒌
𝒎𝒎𝟏𝟏 + 𝟏𝟏,
𝟓𝟓𝟓𝟓 𝒌𝒌𝒌𝒌
𝒎𝒎𝟏𝟏

= 𝟖𝟖,𝟎𝟎𝟓𝟓 𝒌𝒌𝒌𝒌/𝒎𝒎²

Carga acidental (q)

Considerar carga vertical de utilização de 2 kN/m no parapeito (pessoas apoiando).

Também por simplificação, vamos considerar essa carga acidental do parapeito sobre
a laje da escada.

Para obter a carga por m² de laje, dividimos a carga do parapeito pela largura da
escada, sendo:

• q,parapeito,p2 = 2 kN/m/1,27 m.
• q,parapeito,p2 = 1,57 kN/m².

Também devemos considerar a carga de utilização da estrutura:

𝑞𝑞, 𝑝𝑝2 = 2,5 𝑘𝑘𝑘𝑘/𝑐𝑐²

𝒒𝒒𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈𝒈,𝒑𝒑𝟏𝟏 = 𝟏𝟏,𝟓𝟓𝟕𝟕 𝒌𝒌𝒌𝒌/𝒎𝒎² + 𝟏𝟏,𝟓𝟓 𝒌𝒌𝒌𝒌/𝒎𝒎² = 𝟓𝟓,𝟎𝟎𝟕𝟕 𝒌𝒌𝒌𝒌/𝒎𝒎²

𝑝𝑝1 = 𝑔𝑔 + 𝑞𝑞

𝒑𝒑𝟏𝟏 = 𝟖𝟖,𝟎𝟎𝟓𝟓 + 𝟓𝟓,𝟎𝟎𝟕𝟕 = 𝟏𝟏𝟏𝟏,𝟏𝟏𝟏𝟏 𝒌𝒌𝒌𝒌/𝒎𝒎²

Cargas resultantes e esforços

De posse dos valores dos carregamentos, podemos determinar as cargas resultantes
por trecho e, dessa forma, obter as reações de apoio.



Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.
Observe a figura a seguir:



Ainda que a imagem represente uma estrutura plana, temos que lembrar que esse
carregamento está distribuído sobre a área da laje.

Para que você entenda melhor esse conceito, à direita da imagem, apresentamos uma
visão 3D da forma, indicada pela seta vermelha, como o carregamento resultante
estaria distribuído na laje do patamar.

Relembremos o estudo das estruturas isostáticas: a carga resultante é
dada pelo produto da carga distribuída pelo comprimento em que ela está
distribuída.

No caso em estudo, para o trecho inclinado, vamos ter uma resultante
obtida pelo produto do valor de 12,11 kN/m² pela projeção do trecho
inclinado sobre a horizontal (2,09 m).

A determinação das reações de apoio, bem como dos diagramas de momento fletor e
esforço cortante, se dá pelo uso do Ftool ou cálculos manuais. Recomenda-se o uso
do Ftool para simplificação do processo.

A obtenção das reações de apoio pode acontecer de forma simplificada por meio das
equações de equilíbrio.

Podemos determinar Ra, sabendo que o somatório dos momentos fletores no ponto
onde está a V29 deve ser nulo:

𝑅𝑅𝐶𝐶 = (25,3 ∗ (1,37 + 1,045) + 8,63 ∗ 0,685))/3,46


Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.
𝑅𝑅𝐶𝐶 = 19,37 𝑘𝑘𝑘𝑘/𝑐𝑐

Podemos determinar Rb, sabendo que o somatório das forças na direção Y deve ser
nulo:
𝑅𝑅𝑅𝑅 = 25,3 + 8,63 − 19,37
𝑅𝑅𝑅𝑅 = 14,56 𝑘𝑘𝑘𝑘/𝑐𝑐

As reações, assim como as cargas resultantes, estão distribuídas ao longo da largura
da escada, por isso temos valores em kN/m.

Para quem optar realizar todo o processo pelo Ftool, deixamos como
observação o lembrete do correto procedimento para lançar o
carregamento distribuído no trecho inclinado: deve-se pegar a carga
resultante e dividir pelo comprimento do trecho inclinado.

O valor a ser lançado no Ftool é o resultado dessa operação, uma vez que
o programa não lança cargas sobre projeção de trecho inclinado.

Como resultado, obtemos os diagramas de esforço apresentados a seguir, ressaltando
que os valores são obtidos por cada metro de base da laje:


Diagrama de momento fletor – 𝑴𝑴𝒌𝒌 (𝒌𝒌𝒌𝒌𝒎𝒎/𝒎𝒎)


Diagrama de esforço cortante – 𝑽𝑽𝒌𝒌 (𝒌𝒌𝒌𝒌/𝒎𝒎)





Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.
Passo 2: dimensionamento das armaduras

Como a escada é armada longitudinalmente, a armadura principal de flexão é obtida
pelo dimensionamento de uma seção transversal retangular com largura 𝑅𝑅 = 100 𝑐𝑐𝑐𝑐 e
altura ℎ = 12 cm.

Para a altura útil, adota-se o valor igual a:

𝑑𝑑 = ℎ − 2,5 = 12 − 2,5 = 9,5 𝑐𝑐𝑐𝑐

(Lembrando que 2,5 cm é o cobrimento para CAAI)

Isso quer dizer que estamos assegurando que a armadura seja alocada em uma
posição que não comprometa a estrutura.

Nota
Vamos adotar o aço CA50, pois, em geral, precisamos utilizar barras longitudinais de
diâmetros maiores.

Esforço solicitante de projeto

Os esforços solicitantes de projeto sempre serão obtidos com a multiplicação do valor
do esforço característico máximo pelo coeficiente de majoração.

Nesse caso, vamos trabalhar o estado limite último (ELU) combinação normal.

• Momento fletor:

𝑀𝑀𝑘𝑘,𝑚𝑚á𝑚𝑚𝑚𝑚𝑚𝑚𝑐𝑐 = 15,5 𝑘𝑘𝑘𝑘𝑐𝑐/𝑐𝑐
𝑀𝑀𝑎𝑎 = 𝑀𝑀𝑘𝑘 ∙ 𝛾𝛾 = 15,5 ∙ 1,4 = 21,7 𝑘𝑘𝑘𝑘𝑐𝑐/𝑐𝑐

• Esforço cortante:

𝑉𝑉𝑎𝑎 = 𝑉𝑉𝑘𝑘 ∙ 𝛾𝛾 = 16,6 ∙ 1,4 = 23,24 𝑘𝑘𝑘𝑘/𝑐𝑐

Resistências de projeto

• 𝑓𝑓𝑐𝑐𝑎𝑎 = 1,52 𝑘𝑘𝑘𝑘/𝑐𝑐𝑐𝑐² – resistência de projeto do concreto.
• 𝑓𝑓𝑦𝑦𝑎𝑎 = 43,48 𝑘𝑘𝑘𝑘/𝑐𝑐𝑐𝑐² – resistência de projeto do aço.

Área de aço longitudinal

Vamos obter a área de aço com a utilização das formulações aprendidas nos estudos
de vigas em concreto armado.

Consideraremos a laje como se fosse uma viga com base de 1 m = 100 cm.


Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.

• Posição da linha neutra:

𝜒𝜒 = 1,25 𝑑𝑑 ∙ �1 −�1 −
𝑀𝑀𝑎𝑎
0,425 ∙ 𝑅𝑅 ∙ 𝑑𝑑² ∙ 𝑓𝑓𝑐𝑐𝑎𝑎
�
𝜒𝜒 = 1,25 ∙ 9,5 ∙ �1 −�1 −
2170
0,425 ∙ 100 ∙ 9,52 ∙ 1,52
� = 2,5 𝑐𝑐𝑐𝑐

• Verificação:

𝜒𝜒𝑙𝑙𝑚𝑚𝑚𝑚 = 0,45 ∙ 𝑑𝑑
𝜒𝜒𝑙𝑙𝑚𝑚𝑚𝑚 = 0,45 ∙ 9,5 = 4,3 𝑐𝑐𝑐𝑐 – OK!

• Área de aço longitudinal:

𝐴𝐴𝑠𝑠 =
𝑀𝑀𝑎𝑎
𝑓𝑓𝑦𝑦𝑎𝑎 ∙ (𝑑𝑑 − 0,4𝜒𝜒)
𝐴𝐴𝑠𝑠 =
2170
43,45 ∙ (9,5 − 0,4 . 2,5) = 5,9 𝑐𝑐𝑐𝑐2/𝑐𝑐
𝐴𝐴𝑠𝑠,𝑚𝑚í𝑐𝑐 = 0,15 ∙ 12 ∙
100
100
= 1,8 𝑐𝑐𝑐𝑐2/𝑐𝑐 (𝑐𝑐𝑘𝑘!)



Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.
Para determinar qual bitola vamos adotar e o espaçamento, utilizamos a tabela a
seguir:



Dentre as várias opções que poderíamos adotar, vamos escolher ϕ10.0 c/13, ou seja,
vamos alocar uma barrade diâmetro de 10 mm a cada 13 cm. Essa escolha nos
resulta uma área de aço de 6,08 cm² para cada metro de laje, resultado satisfatório,
uma vez que precisamos de 5,9 cm² para cada metro de laje.

Área de aço de distribuição

Na direção transversal ao eixo da escada, deve-se dispor uma armadura de
distribuição com área dada pelo maior dentre os seguintes valores:

𝐴𝐴𝑠𝑠,𝑎𝑎𝑚𝑚𝑠𝑠𝑐𝑐𝑐𝑐𝑚𝑚𝑠𝑠𝑑𝑑𝑚𝑚çã𝑐𝑐 ≥
⎩
⎨
⎧
𝐴𝐴𝑠𝑠
5
0,9 𝑐𝑐𝑐𝑐²
0,5 𝐴𝐴𝑠𝑠,𝑚𝑚í𝑐𝑐


𝐴𝐴𝑠𝑠,𝑎𝑎𝑚𝑚𝑠𝑠𝑐𝑐𝑐𝑐𝑚𝑚𝑠𝑠𝑑𝑑𝑚𝑚çã𝑐𝑐 ≥
⎩
⎨
⎧
5,9
5
= 1,18 𝑐𝑐𝑐𝑐2/𝑐𝑐
0,9 𝑐𝑐𝑐𝑐2/𝑐𝑐
0,5 𝐴𝐴𝑠𝑠,𝑚𝑚í𝑐𝑐 = 0,5 ∙ 1,8 = 0,9 𝑐𝑐𝑐𝑐2/𝑐𝑐


Logo 𝐴𝐴𝑐𝑐,𝑑𝑑𝑝𝑝𝑐𝑐𝑝𝑝 = 1,18 𝑐𝑐𝑐𝑐²/𝑐𝑐 – Analisando a mesma tabela que usamos para
determinar a área de aço principal, verificamos que podemos adotar ϕ5.0 c.17.


Todos os materiais didáticos apresentados nesta plataforma são protegidos por direitos autorais de propriedade da Universidade Veiga
de Almeida e do Centro Universitário Jorge Amado. Qualquer uso não autorizado, reprodução ou distribuição (incluindo o upload para
sites) são estritamente proibidos e sujeitos às penalidades legais aplicáveis. Todos os direitos são reservados à UVA & Unijorge.

Com isso, finalizamos a etapa de dimensionamento e obtenção das armaduras que
serão dispostas na escada em estudo. No próximo tema da presente unidade, vamos
continuar trabalhando o mesmo estudo de caso e entender o passo a passo para o
detalhamento da armadura.
