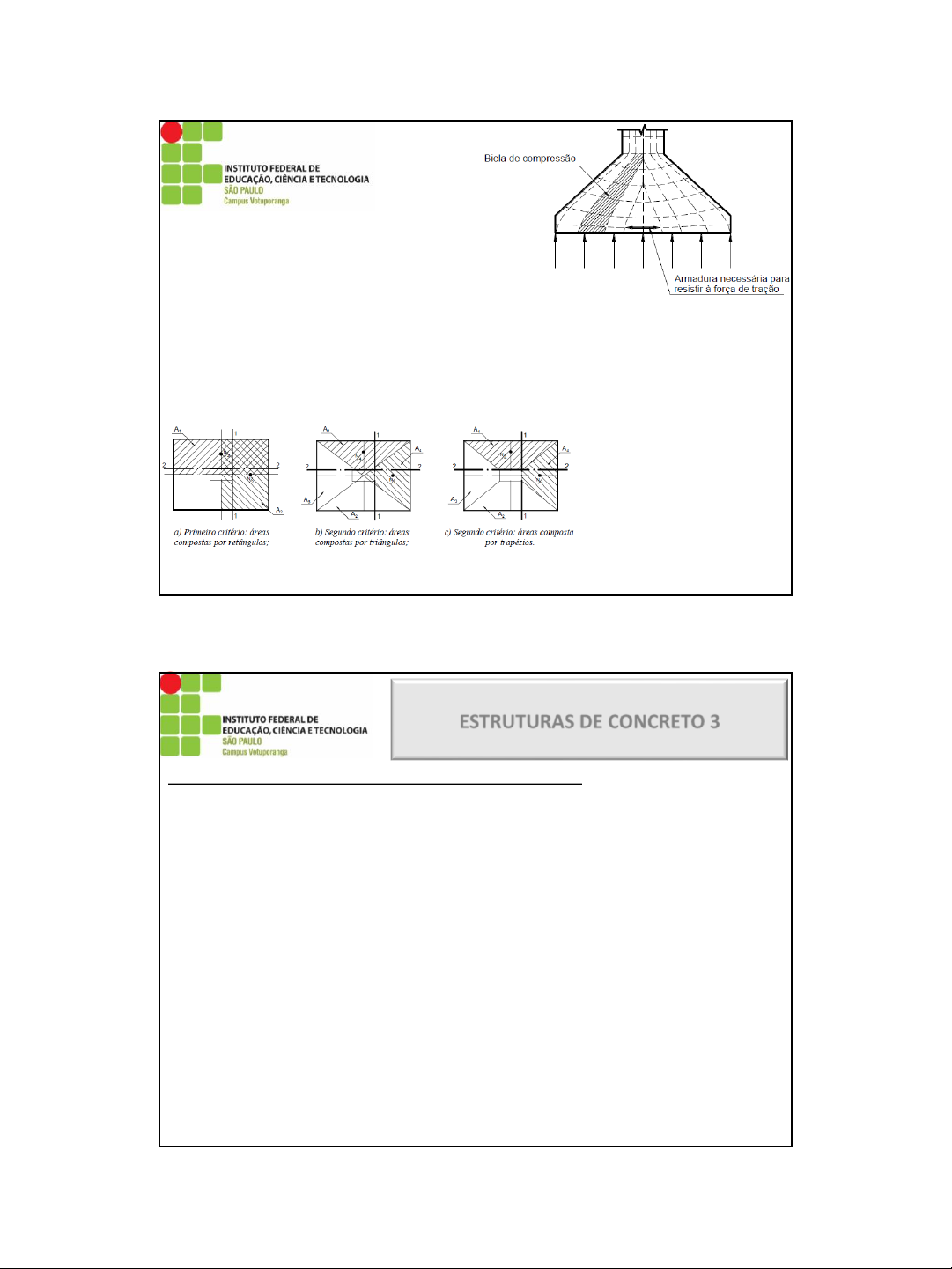

27/10/2025 1 ESTRUTURAS DE CONCRETO 3 (ESCE8) Prof. Domício Moreira da Silva Júnior ESTRUTURAS DE CONCRETO 3 3.12- Sapatas com ações excêntricas (Bastos, 2023): • Excentricidades nas sapatas podem ser causadas por: ✓ Ação de momento fletor; ✓ Aplicação de força horizontal nos pilares; ✓ Carga vertical aplicada fora do CG da base da sapata; • Item 7.6.2 (NBR-6122:2019): uma fundação é solicitada por carga excêntrica quando estiver submetida a qualquer composição de forças que incluam ou gerem momentos na fundação; • O dimensionamento de fundação rasa solicitada por carga excêntrica deve ser feito considerando que o solo é um elemento não resistente à tração; 1 2 27/10/2025 2 ESTRUTURAS DE CONCRETO 3 • No dimensionamento da fundação superficial, a área comprimida deve ser de no mínimo 2/3 da área total, considerando ações características ou 50% da área total, considerando ações de cálculo; • Deve-se assegurar que a tensão máxima de borda satisfaça os requisitos de segurança; • A Figura 86 ilustram situações de sapatas isoladas submetidas à ações excêntricas. Figura 86- Sapata isolada sob ações excêntricas. Fonte: adaptado Bastos (2023) ESTRUTURAS DE CONCRETO 3 3 4 27/10/2025 3 ESTRUTURAS DE CONCRETO 3 3.12.1- Excentricidade em apenas uma direção (Bastos, 2023): • É possível considerar três casos de excentricidade da sapata em relação ao núcleo central de inércia: ✓ Excentricidade dentro do núcleo; ✓ Excentricidade no limite do núcleo; ✓ Excentricidade fora do núcleo • Para cada um desses casos, a interação sapata-solo muda e, por consequência, a distribuição das tensões no solo também se altera. ESTRUTURAS DE CONCRETO 3 3.12.1.1- Excentricidade dentro do núcleo central de inércia (Bastos, 2023): • Ocorre quando a excentricidade atende a seguinte relação: • 𝑒 𝐴 6 → momento aplicado na direção da maior dimensão da sapata; • Parte da base da sapata (e solo) fica sob tensões de tração (𝑚í𝑛 𝟏 𝟔 (Bastos, 2023): • Neste caso a sapata tem apenas uma parte da área da base comprimida, e as tensões (reações do solo) máxima e mínima são: Figura 93- Tensões na sapata para 𝑒𝐴 𝐴 + 𝑒𝐵 𝐵 > 1 6 . Fonte: Bastos (2023) 𝜎𝑚𝑎𝑥 = 𝜎1 = 𝑁 𝜆1 × 𝐴 × 𝐵 𝜎𝑚𝑖𝑛 = 𝜎4 = 𝜆4 × 𝜎1 → 𝑡𝑒𝑛𝑠ã𝑜 𝑓𝑖𝑐𝑡í𝑐𝑖𝑎 • 1 e 4 são obtidos pelo ábaco da Figura 94; • A tensão em qualquer ponto é dada por: 𝜎𝑚𝑖𝑛 = 𝜎4 + (𝜎1 − 𝜎4) × 𝑥 𝐴 + 𝑦 𝐵 × 𝐵 𝐴 × 𝑡𝑔𝛼 1 + 𝐵 𝐴 × 𝑡𝑔𝛼 Figura 94- Ábaco para determinação das tensões máximas nas sapatas retangulares rígidas para ação com dupla excentricidade Fonte: Bastos (2023) 15 16 27/10/2025 9 ESTRUTURAS DE CONCRETO 3 • Para as cargas permanentes atuantes sobre a sapata, a base da sapata deve estar inteiramente comprimida, isto é: • Para garantir a segurança contra o tombamento da sapata na condição mais desfavorável, pelo menos a metade da área da base da sapata deve estar comprimida, o que se consegue fazendo: 𝑒𝐴,𝑔 𝐴 + 𝑒𝐵,𝑔 𝐵 ≤ 1 6 𝑒𝐴 𝐴 2 + 𝑒𝐵 𝐵 2 ≤ 1 9 Figura 95- Forças representativas do peso próprio da sapata e do solo sobre a sapata. Fonte: Bastos (2023) ESTRUTURAS DE CONCRETO 3 3.13- Verificação da estabilidade das sapatas (Bastos, 2023): • Nas sapatas submetidas a forças horizontais e/ou momentos fletores é importante verificar as possibilidades de escorregamento e tombamento. 3.13.1- Segurança ao tombamento • A verificação ao tombamento é feita comparando-se os momentos fletores, em torno de um ponto 1 (Figura 96): 17 18 27/10/2025 10 ESTRUTURAS DE CONCRETO 3 • Tomando como referência o ponto 1, os momentos de tombamento e estabilizador pode ser determinados por: Figura 96- Forças atuantes na sapata. Fonte: Bastos (2023) • Momento de tombamento (Mtomb): • Momento estabilizador (Mestab): • O peso do solo sobre a sapata também pode ser considerado no Mestab; • O coeficiente de segurança deve ser 1,5 𝑀𝑡𝑜𝑚𝑏 = 𝑀 + 𝐹𝐻 × ℎ 𝑀𝑒𝑠𝑡𝑎𝑏 = (𝑁 + 𝑃𝑃) × 𝐴/2 𝛾𝑡𝑜𝑚𝑏 = 𝑀𝑒𝑠𝑡𝑎𝑏 𝑀𝑡𝑜𝑚𝑏 ≥ 1,5 ESTRUTURAS DE CONCRETO 3 3.13.2- Segurança ao escorregamento • A segurança é garantida quando a força de atrito entre a base da sapata e o solo supera a ação das forças horizontais aplicadas; • Item 7.6.3 da NBR-6122:2019: Para equilibrar a força horizontal que atua sobre uma fundação em sapata ou bloco, pode-se contar, além da resistência ao cisalhamento no contato solo-fundação, com o empuxo passivo, desde que se assegure que o solo não possa ser removido durante a vida útil projetada da construção. O valor calculado do empuxo passivo deve ser reduzido por um coeficiente de no mínimo 2,0, visando limitar deformações. • O efeito favorável do empuxo passivo pode ser desprezado, por não se ter garantia de sua atuação permanente; • Da Figura 96 tem-se: 19 20 27/10/2025 11 ESTRUTURAS DE CONCRETO 3 • Em que: ✓ 𝑡𝑔𝜑=: coeficiente de atrito ✓ 𝜑: ângulo de atrito entre os dois materiais em contato (concreto/solo), não maior que o ângulo de atrito interno do solo • Outro modelo que pode ser adotado é: • Em que: ✓ : ângulo de atrito interno do solo✓ c: coesão do solo ✓ A: dimensão da base em contato com o solo 𝑁 + 𝑃𝑃 × 𝑡𝑔𝜑 = 𝐹𝐻 × 𝛾𝑒𝑠𝑐 𝐹𝑒𝑠𝑡𝑎𝑏 = 𝑎𝑡𝑟𝑖𝑡𝑜 + 𝑐𝑜𝑒𝑠ã𝑜 𝐹𝑒𝑠𝑡𝑎𝑏 = (𝑁 + 𝑃𝑃) × 𝑡𝑔 2 3 𝜙 + 𝐴 × 2 3 𝑐 • Assim: 𝛾𝑒𝑠𝑐 = 𝐹𝑒𝑠𝑡𝑎𝑏 𝐹𝐻 ≥ 1,5 ESTRUTURAS DE CONCRETO 3 Exemplo de dimensionamento • Para um pilar retangular com seção transversal 20 x 100 cm submetido em sua base à força normal de compressão (Nk) de 1.600 kN e ao momento fletor (Mk) de 10.000 kN.cm, o qual atua em torno do eixo paralelo ao lado menor do pilar (ou relativo à direção do lado A da sapata - Figura 97), dimensionar a fundação em sapata isolada, sendo conhecidos: concreto C25, aço CA-50 (fyd = 43,48 kN/cm2), tensão admissível do solo adm = 0,030 kN/cm² (0,30 MPa), armadura longitudinal do pilar composta por barras de = 16 mm, cobrimento de concreto c = 4,0 cm. Fonte: adaptado Bastos (2023) 21 22 27/10/2025 12 ESTRUTURAS DE CONCRETO 3 Figura 97- Ações aplicadas na sapata isolada e notação das dimensões. Fonte: Bastos (2023) ESTRUTURAS DE CONCRETO 3 RESOLUÇÃO • Determinação das dimensões da sapata em planta com balanços iguais: ✓ Como não se considera a atuação do momento, adotar B = 220,0 cm. ✓ Sapata com abas iguais, tem-se que: 𝑆𝑠𝑎𝑝 = 𝐾𝑚𝑎𝑗 × 𝑁𝑘 𝜎𝑎𝑑𝑚 𝑆𝑠𝑎𝑝 = 1,05 × 1600 0,03 𝑆𝑠𝑎𝑝 = 56.000,00 𝑐𝑚² 𝐵 = 200,0 𝑐𝑚 𝐵 = 0,5 × 𝑏𝑝 − 𝑎𝑝 + 0,25 × 𝑏𝑝 − 𝑎𝑝 2 + 𝑆𝑠𝑎𝑝 𝐵 = 0,5 × 20 − 100 + 0,25 × 20 − 100 2 + 56000 𝐴 − 𝑎𝑏 = 𝐵 − 𝑏𝑝 𝐴 = 𝐵 − 𝑏𝑝 + 𝑎𝑏 𝐴 = 220 − 20 + 100 𝐴 = 300,0 𝑐𝑚 23 24 27/10/2025 13 ESTRUTURAS DE CONCRETO 3 ✓ Verificação da área da sapata: ✓ Determinação dos balanços: 𝑆𝑠𝑎𝑝 = 𝐴 × 𝐵 𝑆𝑠𝑎𝑝 = 300 × 220 𝑆𝑠𝑎𝑝 = 66.000,0 > 56.000,0 ∴ 𝑂𝐾 𝐶𝐴 = 𝐶𝐵 = 𝐴 − 𝑎𝑝 2 𝐶𝐴 = 𝐶𝐵 = 300 − 100 2 𝐶𝐴 = 𝐶𝐵 = 100,0 𝑐𝑚 Dimensões em planta da sapata ESTRUTURAS DE CONCRETO 3 • Determinação da altura da sapata considerando sapata rígida: ✓ Determinação da altura útil da sapata: ✓ Verificação da altura útil quanto à ancoragem das armaduras: o Para fck = 25 MPa, zona de boa aderência e barra nervurada: ✓ Determinação da altura do rodapé e ângulo da superfície inclinada: ℎ ≥ 𝐴 − 𝑎𝑝 3 ℎ ≥ 300 − 100 3 ℎ ≥ 66,67 𝑐𝑚 → 𝑎𝑑𝑜𝑡𝑎𝑟: ℎ = 80,0 𝑐𝑚 𝑑 = ℎ − 𝑑′ 𝑑 = 80 − 5 𝑑 = 75,0 𝑐𝑚 ℓ𝑏 = 38𝜙 ℓ𝑏 = 38 × 1,6 ℓ𝑏 = 61,0 𝑐𝑚 1,5 ∴ 𝑂𝐾 ! 35 36 27/10/2025 19 ESTRUTURAS DE CONCRETO 3 EXERCÍCIO • Para um pilar retangular com seção transversal 25 x 80 cm submetido em sua base à força normal de compressão (Nk) de 1.200 kN e ao momento fletor (Mk) de 8.000 kN.cm, o qual atua em torno do eixo paralelo ao lado menor do pilar (ou relativo à direção do lado A da sapata - figura a seguir), dimensionar a fundação em sapata isolada, sendo conhecidos: concreto C30, aço CA-50, tensão admissível do solo adm = 0,029 kN/cm², armadura longitudinal do pilar composta por barras de = 16 mm, cobrimento de concreto c = 4,0 cm. ESTRUTURAS DE CONCRETO 3 Ações aplicadas na sapata isolada e notação das dimensões. 37 38 Slide 1: ESTRUTURAS DE CONCRETO 3 (ESCE8) Slide 2 Slide 3 Slide 4 Slide 5 Slide 6 Slide 7 Slide 8 Slide 9 Slide 10 Slide 11 Slide 12 Slide 13 Slide 14 Slide 15 Slide 16 Slide 17 Slide 18 Slide 19 Slide 20 Slide 21 Slide 22 Slide 23 Slide 24 Slide 25 Slide 26 Slide 27 Slide 28 Slide 29 Slide 30 Slide 31 Slide 32 Slide 33 Slide 34 Slide 35 Slide 36 Slide 37 Slide 38
