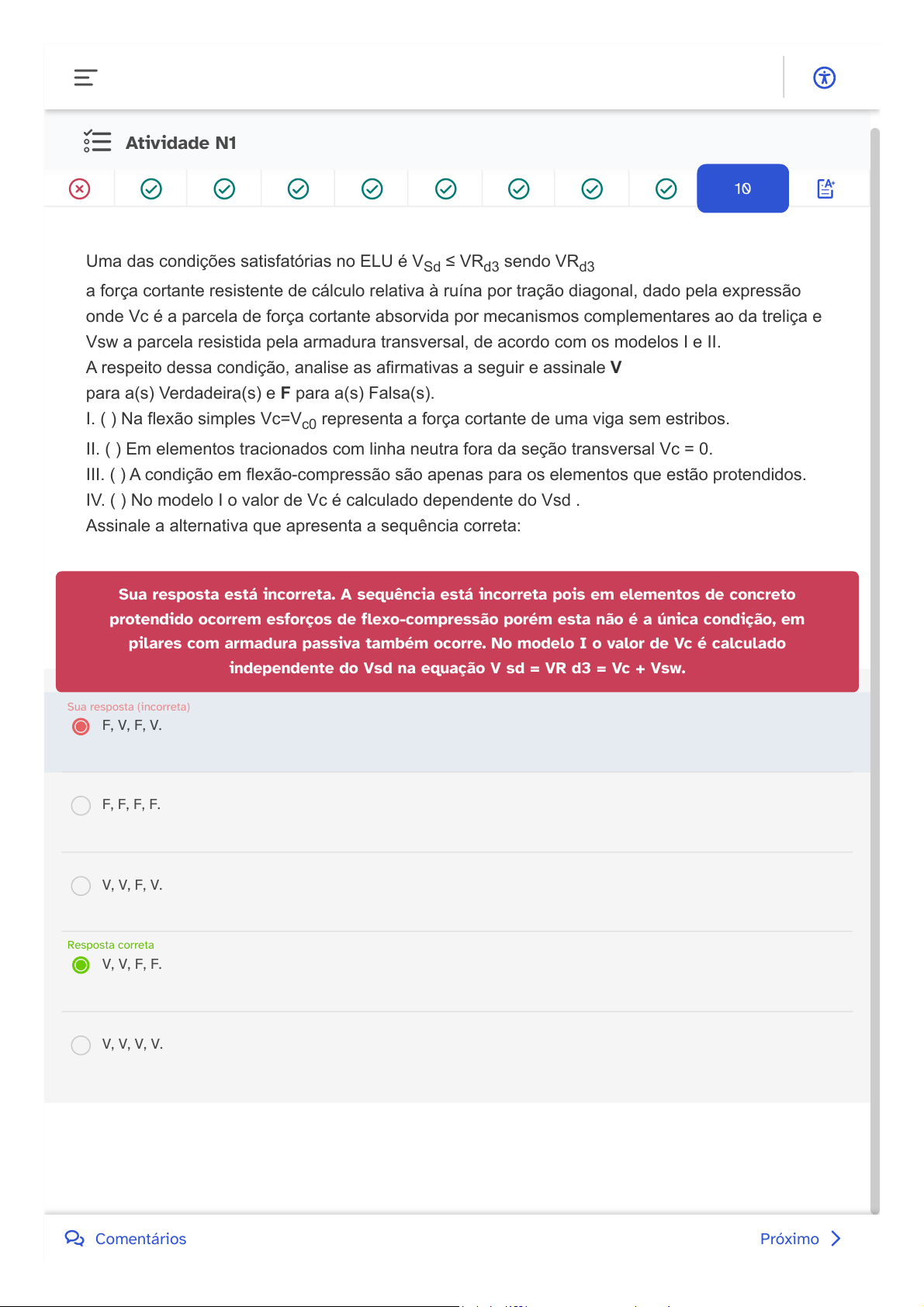

Atividade N1
Uma das condições satisfatórias no ELU é VSd ≤ VRd3 sendo VRd3
a força cortante resistente de cálculo relativa à ruína por tração diagonal, dado pela expressão
onde Vc é a parcela de força cortante absorvida por mecanismos complementares ao da treliça e
Vsw a parcela resistida pela armadura transversal, de acordo com os modelos I e II.
A respeito dessa condição, analise as afirmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) Na flexão simples Vc=Vc0 representa a força cortante de uma viga sem estribos.
II. ( ) Em elementos tracionados com linha neutra fora da seção transversal Vc = 0.
III. ( ) A condição em flexão-compressão são apenas para os elementos que estão protendidos.
IV. ( ) No modelo I o valor de Vc é calculado dependente do Vsd .
Assinale a alternativa que apresenta a sequência correta:
Sua resposta está incorreta. A sequência está incorreta pois em elementos de concreto
protendido ocorrem esforços de flexo-compressão porém esta não é a única condição, em
pilares com armadura passiva também ocorre. No modelo I o valor de Vc é calculado
independente do Vsd na equação V sd = VR d3 = Vc + Vsw.
F, V, F, V.
Sua resposta (incorreta)
F, F, F, F.
V, V, F, V.
V, V, F, F.
Resposta correta
V, V, V, V.
