Carga Axial
 Deslocamento δ

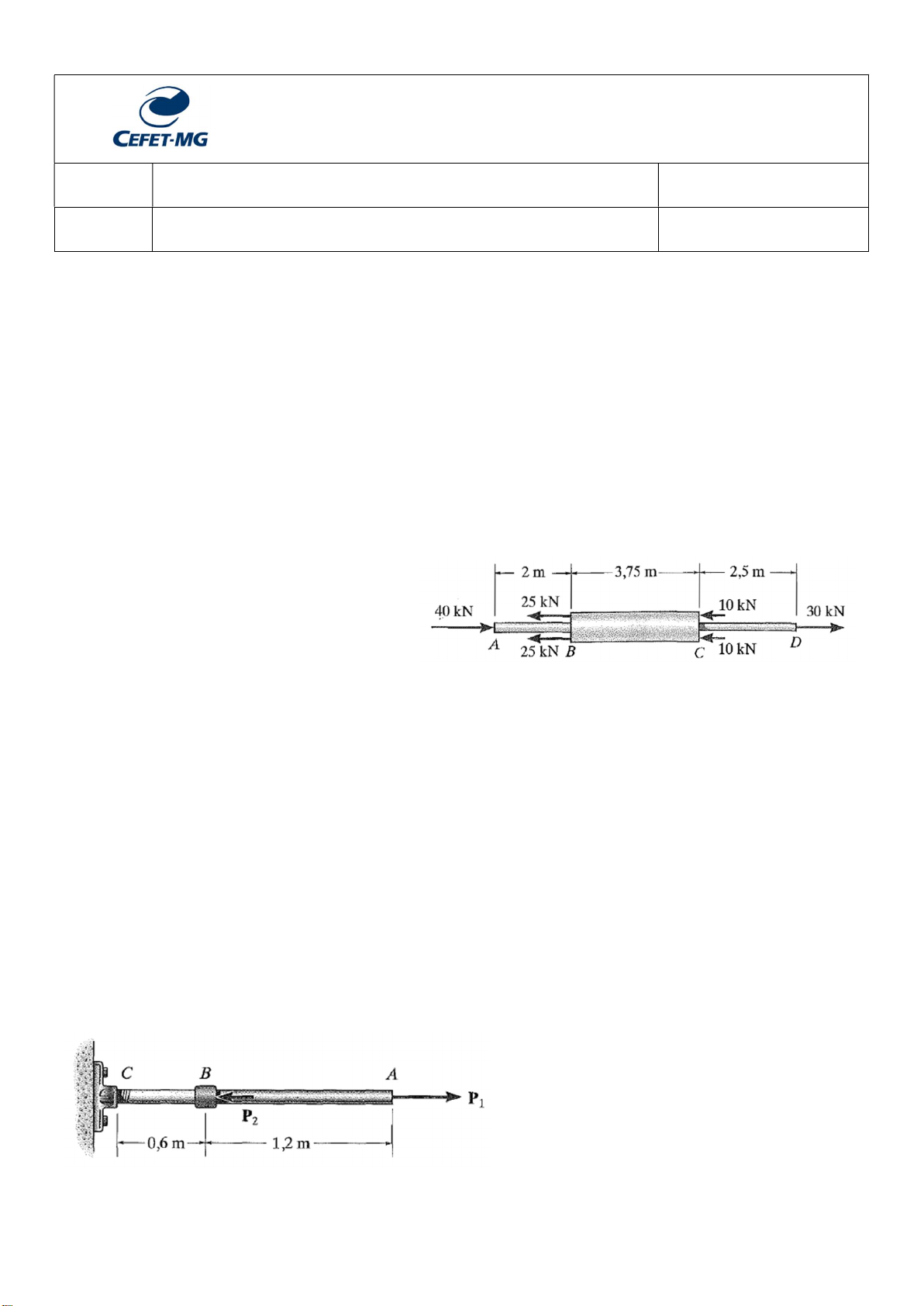

1. O eixo de cobre está sujeito às cargas axiais mostradas na figura. Determine o deslocamento da extremidade A em
relação à extremidade D se os diâmetros de cada segmento forem dAB = 20 mm, dBC = 25 mm e dCD = 12 mm.
Considere Ecobre = 126 GPa.

(δA = −3,8483 mm)







2. O conjunto é composto por uma haste CB de aço A-36 e uma haste BA de alumínio 6061-T6, cada uma com diâmetro
de 25 mm. Determine as cargas aplicadas P1 e P2 se A deslocar 2 mm para a direita e B se deslocar 0,5 mm para a
esquerda quando as cargas forem aplicadas. O comprimento de cada segmento quando não alongado é mostrado
na figura. Despreze o tamanho das conexões em B e C e considere que elas são rígidas.

(P1 = 70,46 kN / P2 = 152,27 kN)


2ª Lista de Exercícios MTRM II
Carga Axial e Torção
Professor Vitor Affonso Data ___ / ___ / _____
Aluno Nota ______________
3. O conjunto é composto por três hastes de tânio (Ti-6A1-4V) e uma barra rígida AC. A área da seção transversal de
cada haste é dada na figura. Se uma força de 30 kN for aplicada ao anel F, determine:

a. A força exercida em cada haste (FCD = 10 kN e FAB = 20 kN)
b. A tensão gerada em cada haste (σ AB = 22,2MPa σ BC = 16,7MPa σ EF = 25 MPa)
c. O deslocamento δ em cada haste (δAB = 0,3333 mm / δAB = 0,1667 mm)
d. O ângulo de inclinação da barra AC. (θ = 0,01061°)














 Compa bilidade

4. A coluna é construída de concreto de alta resistência e seis hastes de reforço de aço A-36. Se ela for subme da a
uma força axial de 150 kN, determine a tensão normal média no concreto e em cada haste. Cada uma tem diâmetro
de 20 mm. (σaço= 24,323 MPa / σcon = 3,527 MPa)


5. O tubo de aço A-36 tem núcleo de alumínio 6061-T6 e está sujeito a uma força de tração de 200 kN. Determine a
tensão normal média no alumínio e no aço devido a essa carga. O tubo tem diâmetro externo de 80 mm e diâmetro
interno de 70 mm. (σaço= 79,9 MPa / σal = 27,5 MPa)











6. O tubo de aço A-36 tem raio externo de 20 mm e raio interno de 15 mm. Se ele se ajustar exatamente entre as
paredes fixas antes de ser carregado, determine a reação nas paredes quando for subme do à carga mostrada.
(FA = 11,2 kN e FC = 4,8 kN)







7. O parafuso AB tem diâmetro de 20 mm e passa por uma luva com diâmetro interno de 40 mm e diâmetro externo
de 50 mm. O parafuso e a luva são feitos de aço A-36 e estão presos aos apoios rígidos como mostra a figura. Se o
comprimento do parafuso for 220 mm e o comprimento da luva for 200 mm, determine a tração no parafuso quando
for aplicada uma força de 50 kN aos apoios. (P = 14,4 kN)


Torção
8. Um eixo é feito de aço com tensão de cisalhamento admissível τadm = 84 MPa. Se o diâmetro do eixo for 37,5 mm,
determine o torque máximo T que pode ser transmi do. Qual seria o torque máximo T’ e a tensão de cisalhamento
admissível se fosse feito um furo de 25 mm de diâmetro no eixo? (T = 0,87 kN.m / T’ = 0,698 kN.m; τ’ = 56 MPa)




9. O eixo maciço de 30 mm de diâmetro é usado para transmi r os torques aplicados às engrenagens. Determine a
tensão de cisalhamento máxima absoluta no eixo. (τmax =75,5 MPa)



10. O conjunto é composto por duas seções de tubo de aço galvanizado interligados por uma redução em B. O tubo
menor tem diâmetro externo de 18,75 mm e diâmetro interno de 17 mm, enquanto que o tubo maior tem diâmetro
externo de 25 mm e diâmetro interno de 21,5 mm. Se o tubo es ver firmemente preso à parede em C, determine
a tensão de cisalhamento máxima desenvolvida em cada seção do tubo quando o conjugado mostrado na figura for
aplicado ao cabo da chave. (τAB = 62,55 MPa / τBC = 18,89 MPa)

11. O eixo maciço de aço AC tem diâmetro de 25 mm e está apoiado nos mancais lisos em D e E. O eixo está acoplado
a um motor em C, que transmite 3 kW de potência ao eixo quando está girando a 50 rev/s. Se as engrenagens A e
B absorvem 1 kW e 2 kW, respec vamente, determine a tensão de cisalhamento máxima desenvolvida no eixo no
interior das regiões AB e BC. O eixo é livre para girar em seus mancais de apoio D e E. (τmáx = 3,11 MPa)






12. O motor transmite 400 kW ao eixo de aço AB, o qual é tubular e tem diâmetro externo de 50 mm e diâmetro interno
de 46 mm. Determine a menor velocidade angular com que ele pode girar se a tensão de cisalhamento admissível
para o material for τadm = 175 MPa. (ω = 3.135,714 rpm)





 Compa bilidade / Ângulo de Torção


13. O eixo de aço A-36 de 20 mm de diâmetro é subme do aos torques mostrados. Determine o ângulo de torção da
extremidade B. (ϕB = 5,74°)


Analise a Figura abaixo e responda às questôes 14 e 15





14. O eixo de O tubo de bronze C86100 tem diâmetro externo de 37,5 mm e espessura de 0,3 mm. A conexão C está
sendo apertada com uma chave de torque. Se o torque desenvolvido em A for 16 N.m, determine o valor F das
forças conjugadas. O tubo está engastado na extremidade B. (F = 120 N)







15. O tubo de bronze C86100 tem diâmetro externo de 37,5 mm e espessura de 3 mm. A conexão em C está sendo
apertada com uma chave de torque. Se for aplicada uma força F = 100 N, determine a tensão de cisalhamento
máxima no tubo. (τmáx = 3,21 Mpa)
