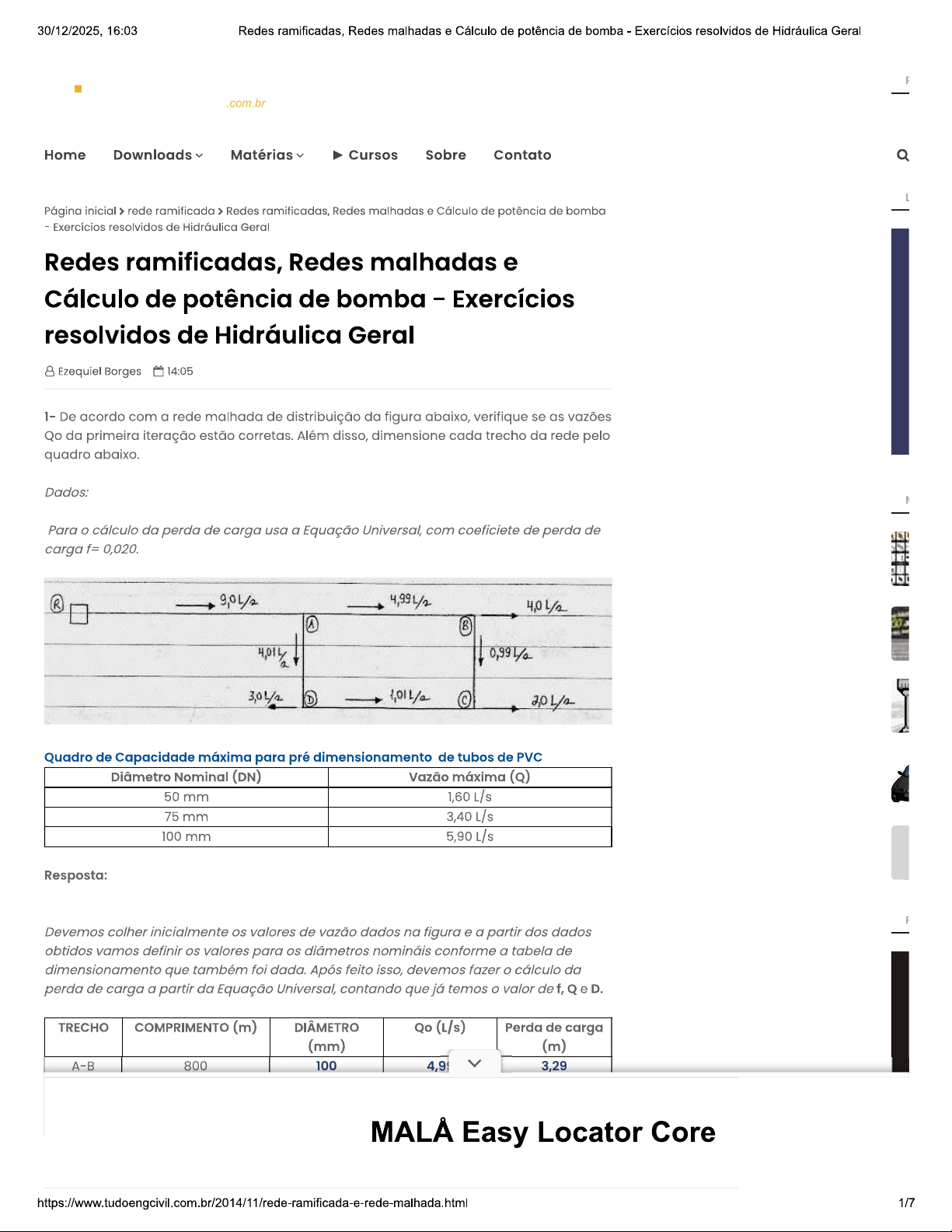

30/12/2025, 16:03 Redes ramificadas, Redes malhadas e Cálculo de potência de bomba Exercícios resolvidos de Hidráulica Geral .com.br Home Downloads Matérias Cursos Sobre Contato Q Página inicial > rede ramificada > Redes ramificadas, Redes malhadas e Cálculo de potência de bomba Exercícios resolvidos de Hidráulica Geral Redes ramificadas, Redes malhadas e Cálculo de potência de bomba - Exercícios resolvidos de Hidráulica Geral Ezequiel Borges 14:05 1- De acordo com a rede malhada de distribuição da figura abaixo, verifique se as vazões Qo da primeira iteração estão corretas. Além disso, dimensione cada trecho da rede pelo quadro abaixo. Dados: Para cálculo da perda de carga usa a Equação Universal, com coeficiete de perda de carga f= 0,020. R 9,0L/2 4,99L/2 A B D Quadro de Capacidade máxima para pré dimensionamento de tubos de PVC Diâmetro Nominal (DN) Vazão máxima (Q) 50 mm 1,60 L/s 75 mm 3,40 L/s 100 mm 5,90 Resposta: Devemos colher inicialmente valores de vazão dados na figura e a partir dos dados obtidos vamos definir valores para diâmetros nomináis conforme a tabela de dimensionamento que também foi dada. Após feito isso, devemos fazer O cálculo da perda de carga a partir da Equação Universal, contando que já temos valor de f, Q e D. TRECHO COMPRIMENTO (m) DIÂMETRO Qo (L/s) Perda de carga (mm) (m) 800 100 4,9 3,29 Easy Locator Core 1/730/12/2025, 16:03 Redes ramificadas, Redes malhadas e Cálculo de potência de bomba Exercícios resolvidos de Hidráulica Geral Q2 π2g 05 8.0,02 800 3,29 m 8.0,02 400 8.0,02 = 800 8.0,02 400 (0,1)5 Após feita a tabela, devemos fazer O somatório das perdas de cargas e para que valores de Qo sejam válidos, essa somatória deve ser muito próxima a zero ou caso seja especificado deve coincidir com a precisão dada, caso valor não corresponda a precisão, deve-se fazer uma nova iteração com novos valores de Qo até que chegue a precisão desejada. Os valores de vazão estão corretos, 2- Determine diâmetros das tubulações de recalque e succção de uma instalação elevatória que deve recalcar 200L/s de água, durante 24 horas por dia. Considerando uma altura manométrica de 96m, cálcule também a potência do conjunto elevatório. Dados: K=1,2 (fator da fórmula de Bresse) Diâmetros disponíveis: 500, 600, 700 e 800 mm Rendimento da bomba = rendimento do motor = 80% Resposta: 2/730/12/2025, 16:03 Redes ramificadas, Redes malhadas e Cálculo de potência de bomba Exercícios resolvidos de Hidráulica Geral 2 FORMULA BRESSE 400cv 3- De acordo com a rede ramificada abaixo, complete a planilha com os valores de vazão e diâmetro de cada trecho da tubulação. 6 4 3 8 5 R TRECHO SEM 2 Dados: Vazão distribuida na rede = TRECHO L (m) Qj (L/s) Qd (L/s) Qm (L/s) Qf (L/s) D (n 1-3 300 0 3 3 1,5 7 2-3 400 0 4 4 2 10 3-5 500 7 5 12 9,5 15 4-5 300 0 3 3 1,5 7 5-8 500 15 5 20 17,5 20 6-8 300 0 3 3 1,5 7 7-8 400 0 4 4 2 10 8-R 3000 27 0 27 27 20 Qj = Vazão a juzante = Toda vazão a juzante do trecho Qd = Vazão no trecho =L* (Vazão distribuida na rede / Somatório em todo trecho que há distribuição) = 27/2700 = L* 0,01 Qm = Vazão a montante = Qj + Qd Qf = Vazão fictícia = (Qj + Qm)/2 D = diâmetro = Analisar a vazão Qm e consultar diâmetro na tabela do material do tubo, em nosso caso usamos PVC e a tabela usada será anexada abaixo. 3/730/12/2025, 16:03 Redes ramificadas, Redes malhadas e Cálculo de potência de bomba Exercícios resolvidos de Hidráulica Geral Quadro 3.12 - Capacidade máxima para pré-dimensionamento de sistemas de abastecimento de água, utilizando tubos de PVC DN DE (mm) D (mm) Umáx (m/s) Qmáx 50* 60 54,6 0,68 1,6 75* 85 77,2 0,72 3,4 100* 110 100,0 0,75 5,9 100 118 108,4 0,76 7,0 150 170 156,4 0,83 16,0 200 222 204,2 0,91 29,7 250 274 252,0 0,98 48,8 300 326 299,8 1,05 74,1 400 429 394,6 1,19 145,8 500 532 489,4 1,33 251,0 Referência Tubos Tigre da linha PBA PVC 12 assinalados com (*) e Tubos Tigre da linha Vinilfer 1 MPa Você também pode conferir a resolução desse exercício por video logo abaixo: 4- De acordo com a rede ramificada abaixo, complete a planilha com valores de vazão e diâmetro de cada trecho da tubulação. R 5 7 2 4 5 I/s 6 3 1 5 I/s 4/730/12/2025, 16:03 Redes ramificadas, Redes malhadas e Cálculo de potência de bomba Exercícios resolvidos de Hidráulica Geral 5-7 300 3 3 1,5 6-7 300 3 3 1,5 7-R 3000 40 40 40 Somatório de L distribuída: 2600m Qd= (Vazão distríbuida) / (Somatório de L) * L 26/2600 * L 0,01 L Qm= Qj+Qm Qf= (Qj+Qm)/2 Tags Hidráulica Geral rede malhada rede ramificada ESSA POSTAGEM: f Facebook Twitter G+ in POSTADO POR EZEQUIEL BORGES Olá, me chamo Ezequiel Borges, sou engenheiro civil e fundador do blog tudoengcivil.com.br Sou apaixonado por engenharia e tecnologia, principalmente quando aliados. Se essa postagem te ajudou, saiba que neste blog tem várias outras postagens que podem te ajudar. Um abraço. TALVEZ VOCÊ GOSTE DESTAS POSTAGENS Videoaula #7 Cálculo de Redes ramificadas, Redes Videoaula #4 Definindo redes ramificadas - malhadas e Cálculo de sentido do escoamento Exercício resolvido de potência de bomba Exercício resolvido de Hidráulica Geral Exercícios resolvidos de Hidráulica December 11, 2014 Hidráulica Geral October 04, 2014 November 11, 2014 POSTAR UM COMENTÁRIO 6 Comentários CÁH (: 26 de agosto de 2015 às 18:18 OBRIGADA!!! ME SALVOU!!! 5/730/12/2025, 16:03 Redes ramificadas, Redes malhadas e Cálculo de potência de bomba Exercícios resolvidos de Hidráulica Geral UNKNOWN 28 de agosto de 2015 às 09:55 seu site é muito om, obrigado por nos ajudar! Responder Excluir Respostas Responder AL VARGAS 8 de julho de 2016 às 03:01 Esses exercício tão muito fraco sério. conhecimento que tem aí é 1% equivalente ao necessário para conseguir para com a prof taty T_T Responder Excluir Respostas Responder MUNDO VIRTUAL 12 de setembro de 2016 às 11:34 muito obrigada! Responder Excluir Respostas Responder UNKNOWN 22 de novembro de 2016 às 21:43 Porque no trecho 7-R o Qd é Responder Excluir Respostas Responder UNKNOWN 15 de agosto de 2017 às 22:40 DE QUAL LIVRO VC PEGOU ESSAS TABELAS? Responder Excluir Respostas Responder Adicionar comentário Digite um comentário 6/730/12/2025, 16:03 Redes ramificadas, Redes malhadas e Cálculo de potência de bomba Exercícios resolvidos de Hidráulica Geral História da NBR 6118 CONHEÇA April 16, 2019 PORTAL DE CURSOS DO JUNTAS DE DILATAÇÃO EM PONTES E VIADUTOS February 27, 2019 tudoengcivil TOP 10: MAIORES EDIFÍCIOS DO BRASIL EM CONSTRUÇÃO June 14, 2018 CLIQUE AQUI Copyright © 2025 Tudo Engenharia Civil Página Inicial Sobre Contato 7/7
