Esquema de Ligação AZ

Prévia do material em texto

Verde (COM)
Marrom (DATA)
Branco (SOUND)
+-
*Até 99 conexões
Azul (AUDIO)
Amarelo (GND)
AZ-MV
BOTÃO
RL
Azul (AUDIO)
Amarelo (GND)
12V~24V
3-FIOS
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS
DRAWING IS THE SOLE PROPERTY OF
AZTLAN. ANY REPRODUCTION IN PART
OR AS A WHOLE WITHOUT THE WRITTEN
PERMISSION OF AZTLAN IS PROHIBITED.
SIZE
A4
DRAWING NUMBER: REV.
SCALE: N/A DRAWN: ALEXANDRE BIGHETTI SHEET 1 OF 1
27/07/2020

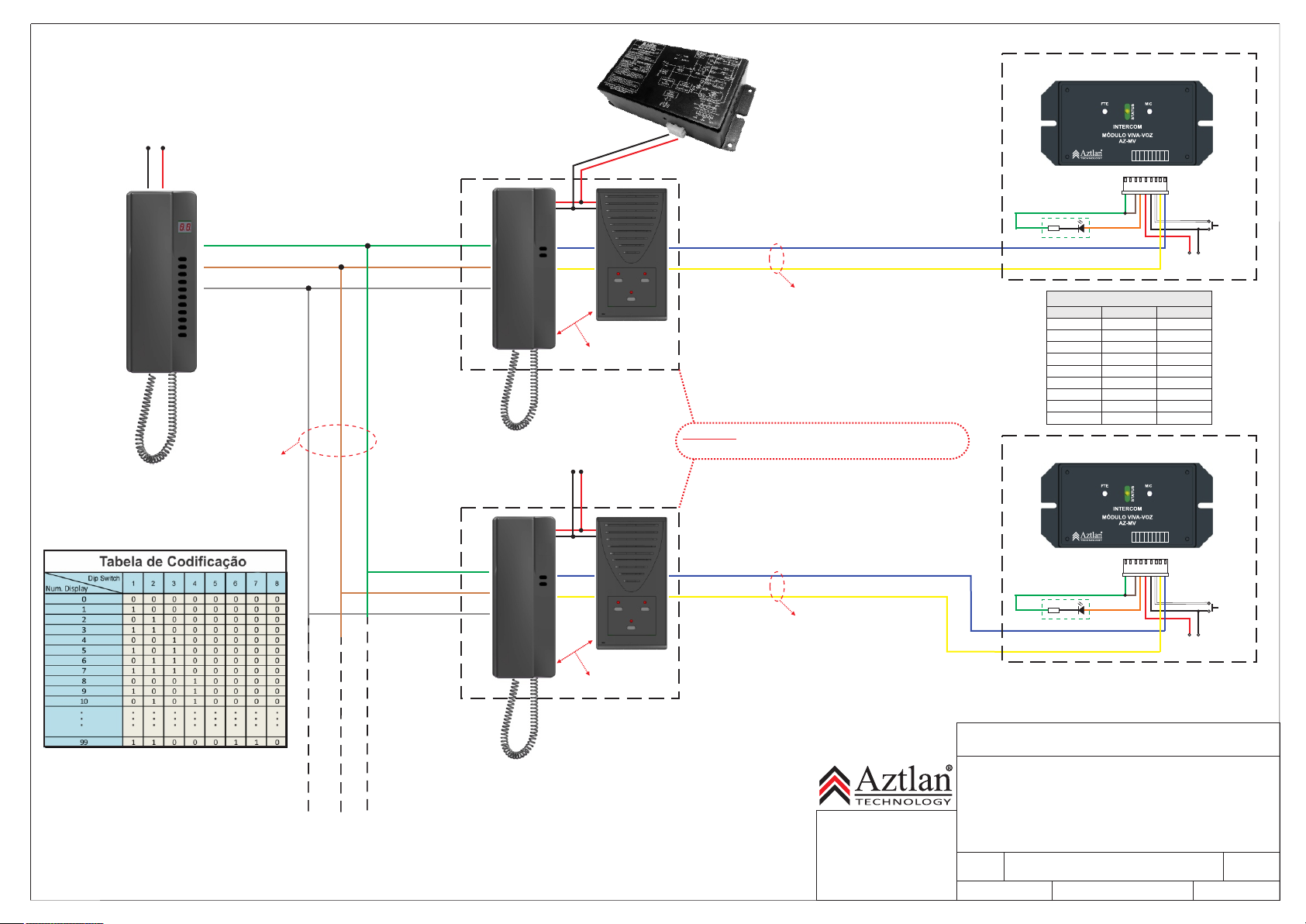

ESQUEMA DE LIGAÇÃO CONSIDERANDO APENAS 2 ELEVADORES
AZ-99 x AZ-C2 x AZ-S2 x AZ-MV x MAE-0612VDC
Aztlan Indústria de Eletroeletrônicos Ltda.
Sistema de comunicação - Série AZ
Esquema de Ligação:
PORTARIA
AZ-S2
AZ-99
ELEVADOR 1
+
- 12V
MAE-0612 VDC
(MÓDULO DE EMERGÊNCIA)
AZ-C2
CASA DE
MÁQUINAS 1
2-FIOS
Tabela de código binário para endereçamento
dos elevadores (produtos: AZ-C2 e AZ-S2):
2-FIOS
OS DOIS MODELOS
SÃO EQUIVALENTES
AZ-S2
AZ-C2
CASA DE
MÁQUINAS 2
OS DOIS MODELOS
SÃO EQUIVALENTES
BIVOLT 12V~24V
+-
BIVOLT 12V~24V
1 2 3 4 5 6 7 8 9
- + - +
+
 L
IN
H
A
-
L
IN
H
A
T
O
Q
U
E
G
N
D
V
C
C
L
E
D
1
L
E
D
1
L
E
D
2
L
E
D
2
x
AZ-MV
BOTÃO
RL
12V~24V
ELEVADOR 2
1 2 3 4 5 6 7 8 9
- + - +
+
 L
IN
H
A
-
L
IN
H
A
T
O
Q
U
E
G
N
D
V
C
C
L
E
D
1
L
E
D
1
L
E
D
2
L
E
D
2
x
LED 2
LED 2
LED 1
LED 1
VCC
GND
TOQUE
- LINHA
+ LINHA
VERDE
N/C
MARROM
LARANJA
VERMELHO
PRETO
BRANCO
AMARELO
AZUL
1
2
3
4
5
6
7
8
9
NºCORFUNÇÃO
TABELA DE CONEXÃO (AZ-MV)
ATENÇÃO: O APARELHO DA CASA DE MÁQUINAS (AZ-C2/AZ-S2)
É OBRIGATÓRIO PARA O FUNCIONAMENTO DO SISTEMA AZ
	Página 1
