Mapa Mental - Projeto de Sistemas Microprocessados

Prévia do material em texto

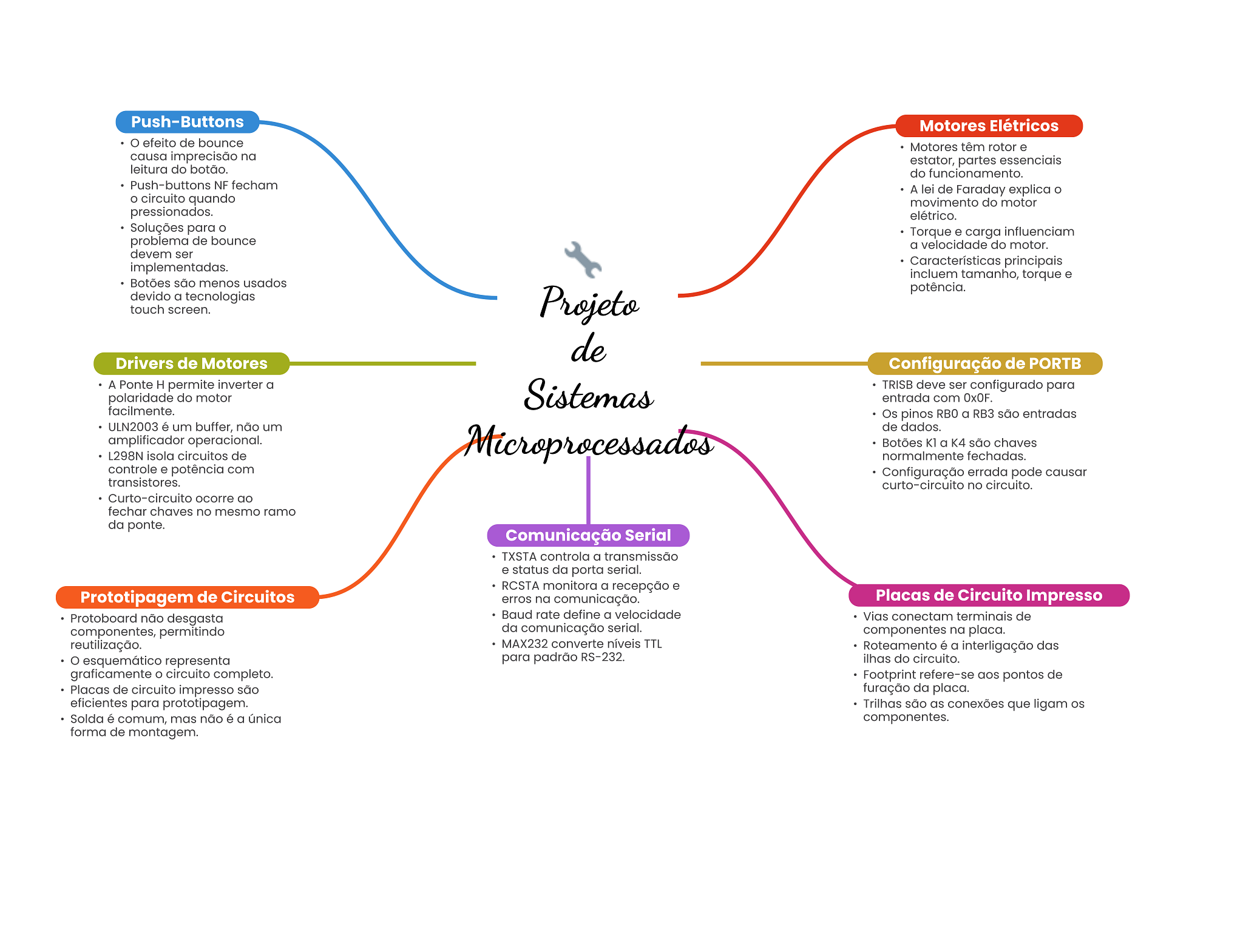

Push-Buttons Motores Elétricos efeito de bounce Motores têm rotor e causa imprecisão na estator, partes essenciais leitura do botão. do funcionamento. Push-buttons NF fecham A lei de Faraday explica circuito quando movimento do motor pressionados. elétrico. Soluções para Torque e carga influenciam problema de bounce a velocidade do motor. devem ser implementadas. Características principais incluem tamanho, torque e Botões são menos usados potência. devido a tecnologias touch screen. Projeto de Drivers de Motores Configuração de PORTB A Ponte H permite inverter a polaridade do motor Sistemas TRISB deve ser configurado para entrada com OxOF. facilmente. Os pinos RBO a RB3 são entradas ULN2003 é um buffer, não um de dados. amplificador operacional. Microprocessados Botões K1 a K4 são chaves L298N isola circuitos de normalmente fechadas. controle e potência com Configuração errada pode causar transistores. curto-circuito no circuito. Curto-circuito ocorre ao fechar chaves no mesmo ramo da ponte. Comunicação Serial TXSTA controla a transmissão e status da porta serial. RCSTA monitora a recepção e Prototipagem de Circuitos erros na comunicação. Placas de Circuito Impresso Protoboard não desgasta Baud rate define a velocidade Vias conectam terminais de componentes, permitindo da comunicação serial. componentes na placa. reutilização. MAX232 converte níveis TTL Roteamento é a interligação das O esquemático representa para padrão RS-232. ilhas do circuito. graficamente circuito completo. Footprint refere-se aos pontos de Placas de circuito impresso são furação da placa. eficientes para prototipagem. Trilhas são as conexões que ligam os Solda é comum, mas não é a única componentes. forma de montagem.
