Princípios de Eletrônica Analógica
Data: .04/03/2026
Aluno (a):
Avaliação Pratica
Instruções
· Esta atividade é composta por questões que somam 10 (dez) pontos.
· Preencha o cabeçalho com seus dados para identificação (Nome / Data de entrega);
· Responda o questionário colocando as respostas logo abaixo de cada pergunta
  (não serão aceitos prints, cópias da internet ou uso de IA);
· Em caso de dúvida, entre em contato com o tutor pelo sistema de tutoria, acessando provasct.com.br
  (Login e senha: seu CPF).
O controle de velocidade de motores elétricos é uma das aplicações mais comuns dos circuitos de eletrônica de potência. Trata-se de inversores para motores de corrente alternada e retificadores – controlados e não controlados – para motores de corrente contínua. Em outras palavras, dada a saída do circuito de eletrônica de potência, você sabe em qual tipo de máquina ele se emprega. Porém, no caso dos retificadores a diodo, seu emprego é mais limitado, pois não é possível controlar diretamente no retificador o nível de tensão CC da saída. Isso implica a necessidade de fazer ajustes na tensão de forma externa ao circuito de retificação.

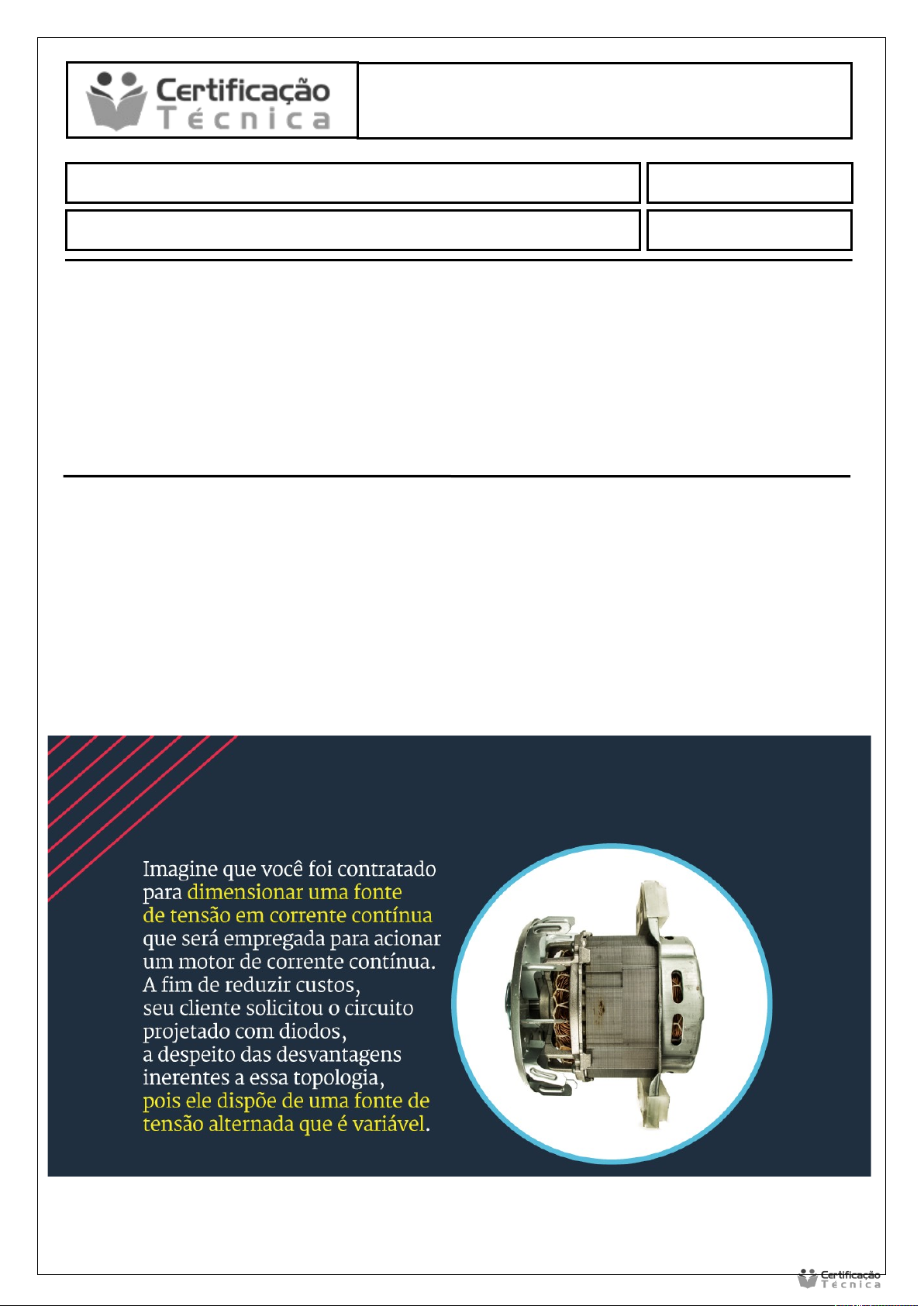

Considere a situação a seguir:
Com base nos dados de placa do respectivo motor, projete uma fonte de tensão em corrente contínua que utiliza um retificador monofásico de onda completa. Essa fonte deve ser projetada para suprir as demandas de tensão e corrente do motor e apresentar uma tensão de Ripple de 10V.
1) POTÊNCIA ELÉTRICA CONSUMIDA
P = 2000 / 0,9
P = 2222 W
2) CORRENTE DO MOTOR
P = V · I
I = P / V
I = 2222 / 200
I = 11,11 A
CORRENTE APROXIMADA DO MOTOR = 11,1 A
3) ESCOLHA DO DIODO
O DIODO DEVE SUPORTAR CORRENTE MAIOR QUE 11 A.
DIODO ESCOLHIDO: MUR1560
CARACTERÍSTICAS:
CORRENTE MÁXIMA = 15 A
TENSÃO REVERSA MÁXIMA = 600 V
4) CÁLCULO DO CAPACITOR
VR = I / (2 F C)
C = I / (2 F VR)
C = 11,11 / (2 × 60 × 10)
C = 11,11 / 1200
C = 0,00926 F
C = 9260 µF
5) CAPACITOR UTILIZADO
PODEMOS USAR 2 CAPACITORES DE 4700 µF EM PARALELO:
4700 + 4700 = 9400 µF
TENSÃO RECOMENDADA: 350 V OU MAIOR
