A corrente alternada está presente nas redes de distribuição e nas instalações de baixa tensão. O
estudo de corrente contínua e alternada, além de resistores, capacitores, indutores e medições,
faz parte da formação básica em eletricidade [cite:44].
Na corrente contínua, o fluxo de cargas ocorre em um único sentido. Na corrente alternada, o
sentido e o valor da corrente variam periodicamente ao longo do tempo [cite:44].
A corrente alternada é amplamente usada em sistemas de geração, transmissão e distribuição de
energia. Por isso, seu estudo é essencial para o técnico em eletrotécnica [cite:44].
O resistor limita a corrente e dissipa energia, geralmente em forma de calor. O capacitor
armazena energia em campo elétrico, enquanto o indutor armazena energia em campo
magnético [cite:44].
Em corrente alternada, capacitores e indutores influenciam fase, oposição à corrente e
comportamento do circuito. Isso amplia a análise além da resistência pura [cite:44].
Em corrente alternada, aparecem conceitos como frequência, período, valor eficaz e defasagem.
A frequência indica quantos ciclos ocorrem por segundo e é medida em hertz, símbolo Hz
[cite:44].
O valor eficaz é importante porque representa uma equivalência prática para comparação com
corrente contínua em termos de efeito energético. Esse conceito é muito usado em medições
elétricas [cite:44].
Entre os instrumentos mais comuns estão voltímetro, amperímetro, ohmímetro e multímetro.
Cada um deve ser usado de modo correto para garantir segurança e leitura confiável [cite:44].
O voltímetro é ligado em paralelo com o elemento a ser medido. Já o amperímetro deve ser
ligado em série com o circuito [cite:44].

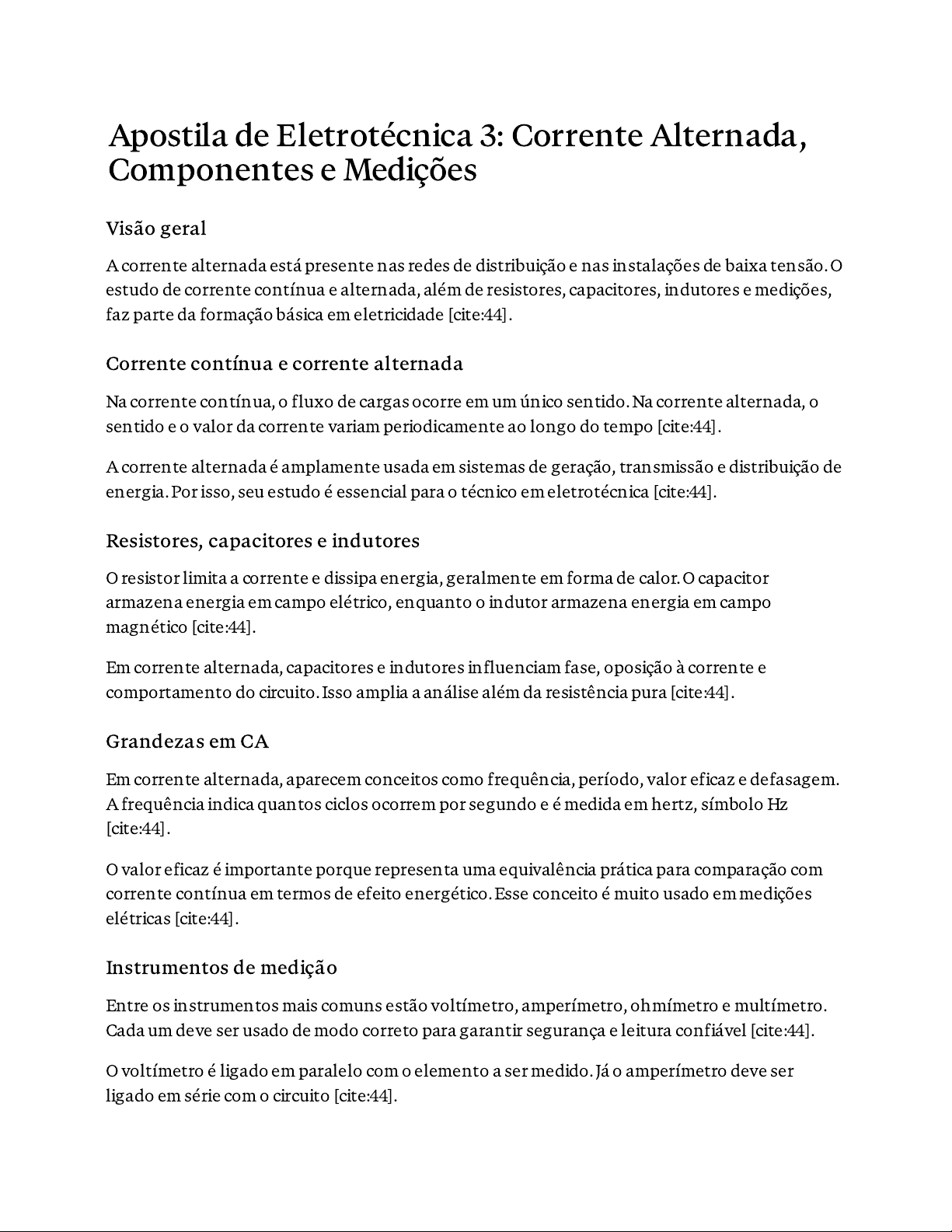

Apostila de Eletrotécnica 3: Corrente Alternada,
Componentes e Medições
Visão geral
Corrente contínua e corrente alternada
Resistores, capacitores e indutores
Grandezas em CA
Instrumentos de medição
�. Diferencie corrente contínua de corrente alternada.
�. Qual é a função do resistor?
�. O que armazenam capacitor e indutor?
�. O que mede a frequência?
�. Como devem ser ligados voltímetro e amperímetro?
�. A contínua mantém um sentido; a alternada varia periodicamente.
�. Limitar a corrente e dissipar energia.
�. O capacitor armazena energia em campo elétrico e o indutor em campo magnético.
�. Mede o número de ciclos por segundo.
�. Voltímetro em paralelo e amperímetro em série [cite:44].
