Circuitos elétricos são a base de toda instalação e equipamento elétrico. O estudo de circuitos
série, paralelo e misto, junto com as Leis de Kirchhoff, é parte central da eletricidade básica
[cite:47].
Um circuito elétrico precisa de fonte, condutores, carga e caminho fechado para a corrente
circular. Quando o caminho é interrompido, a corrente deixa de fluir [cite:47].
As cargas podem ser lâmpadas, resistores, motores ou outros receptores. A fonte pode ser uma
bateria, uma fonte eletrônica ou a própria rede elétrica [cite:47].
No circuito em série, os componentes ficam no mesmo caminho da corrente. Assim, a corrente é
a mesma em todos os elementos do circuito [cite:47].
A tensão total é dividida entre os componentes. Se um elemento abrir o circuito, todo o sistema
deixa de funcionar [cite:47].
No circuito em paralelo, os componentes ficam ligados entre os mesmos dois pontos. Nesse
caso, a tensão é a mesma em todos os ramos [cite:47].
A corrente total se divide entre os ramos conforme os valores das resistências. Esse tipo de
ligação é muito usado em instalações prediais porque permite funcionamento independente das
cargas [cite:47][cite:48].
O circuito misto combina trechos em série e em paralelo. Para analisá-lo, costuma-se simplificar
partes do circuito até encontrar a resistência equivalente [cite:47].
A Lei das Correntes de Kirchhoff afirma que a soma das correntes que entram em um nó é igual à
soma das correntes que saem. Já a Lei das Tensões afirma que a soma algébrica das tensões em
uma malha fechada é igual a zero [cite:47].

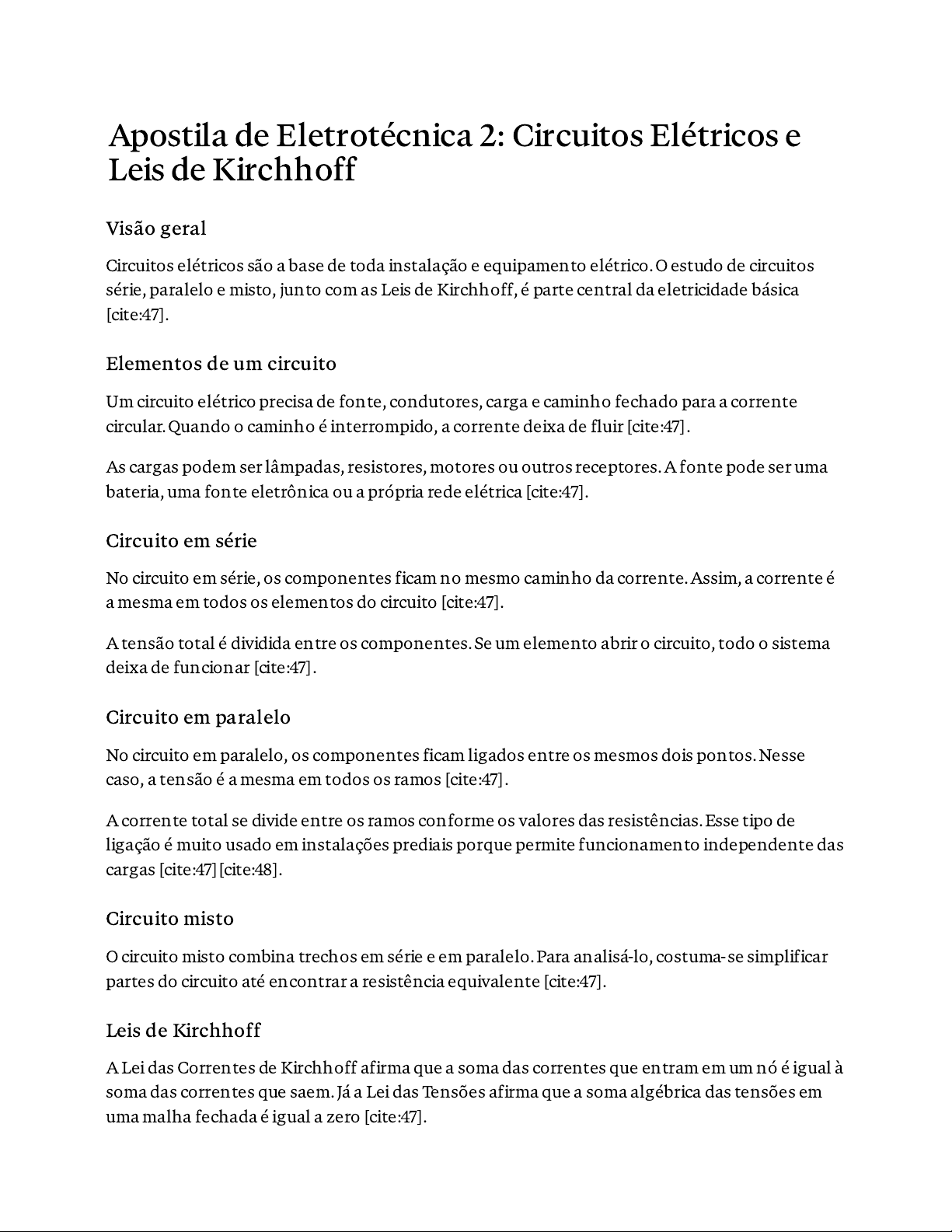

Apostila de Eletrotécnica 2: Circuitos Elétricos e
Leis de Kirchhoff
Visão geral
Elementos de um circuito
Circuito em série
Circuito em paralelo
Circuito misto
Leis de Kirchhoff
Essas leis são fundamentais para resolver circuitos mais complexos, especialmente quando a
simples aplicação da Lei de Ohm não é suficiente [cite:47].
�. Quais são os elementos básicos de um circuito?
�. O que caracteriza um circuito em série?
�. O que caracteriza um circuito em paralelo?
�. O que diz a Lei das Correntes de Kirchhoff?
�. Por que o circuito em paralelo é comum em instalações prediais?
�. Fonte, condutores, carga e caminho fechado.
�. Mesma corrente em todos os componentes.
�. Mesma tensão em todos os ramos.
�. A soma das correntes que entram em um nó é igual à soma das que saem.
�. Porque as cargas podem operar com relativa independência [cite:47][cite:48].
Exercícios
Gabarito comentado
