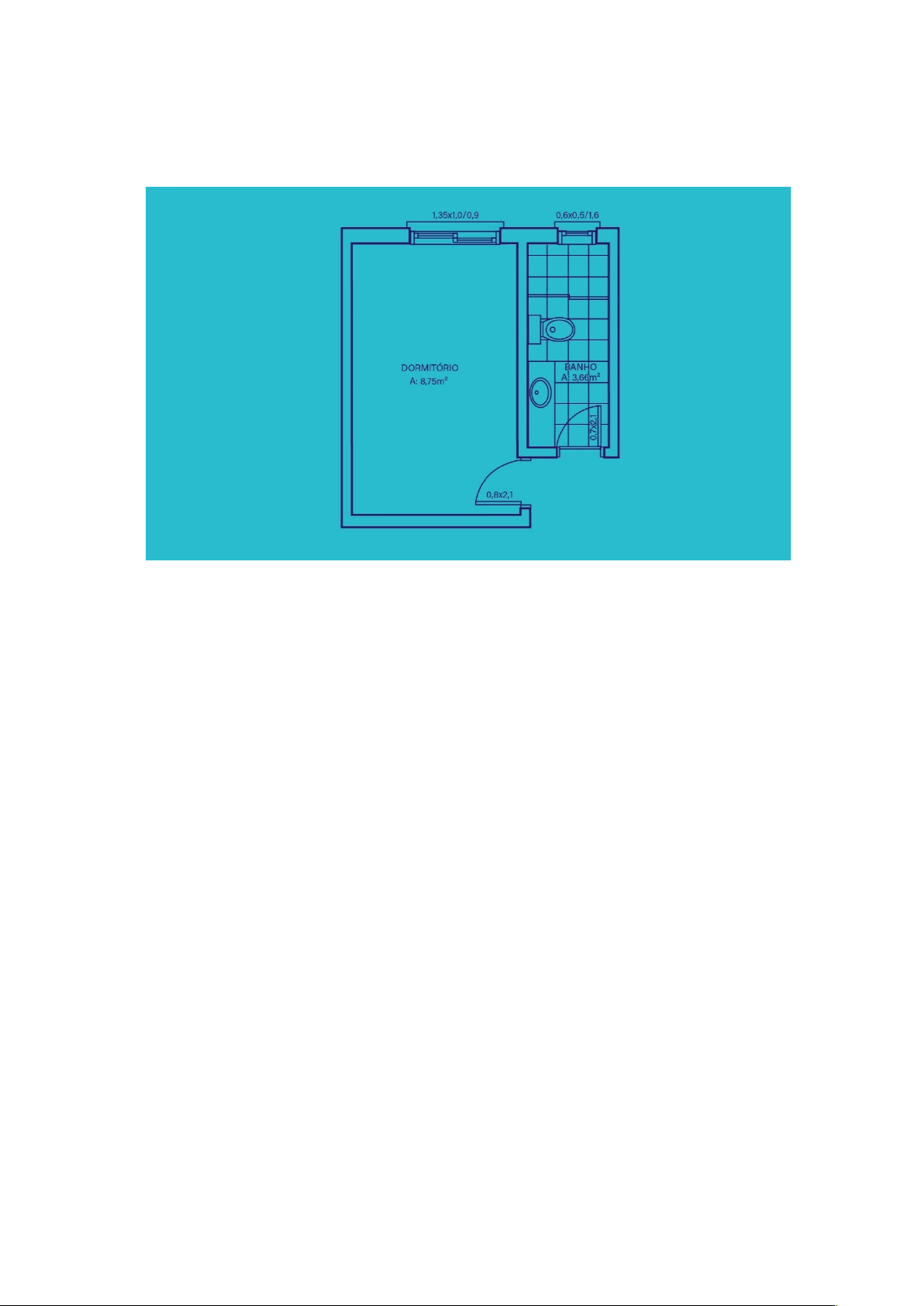

DESAFIO3.1Planta baixa: conceito, traçados básicos e hierarquia de planos
A)
B)  Eu comecei desenhando as paredes com linha fina. Depois marquei onde ficariam as portas e janelas e apaguei os trechos das paredes nesses vãos. Em seguida, fiz os marcos das portas e janelas em corte com linha média, junto com as folhas das portas. O arco de abertura das portas ficou em linha fina, os caixilhos e vidros em corte das janelas em linha média, e os caixilhos em vista e peitoris em linha fina. Na sequência, desenhei os equipamentos fixos com linha média e os pisos com linha fina. Para finalizar, reforcei os traços das paredes em corte com linha grossa e coloquei os nomes dos ambientes, as áreas e as medidas das esquadrias.
