Capítulo 19

19.1
HFCVIEW

Visão Geral
O HFCView é a ferramenta de software utilizada durante a fase operacional do sistema, isto é, após
a instalação, configuração e start up do sistema de medição usando o Auditflow.

As principais funcionalidades oferecidas pelo HFCView são:

• Monitoração das principais variáveis das malhas de medição simultaneamente;
• Supervisão e parametrização dos principais blocos funcionais do HFC302 através de comandos
padrões modbus;
• Transferência, agendamento e impressão automática dos relatórios da memória do HFC302 para
o banco de dados, através de uma tarefa executada em background;
• Geração de arquivo de mapeamento modbus do HFC302 para outras aplicações;
• Geração de relatório de Configuration Log: visando guardar e comparar as informações de
configuração do HFC302;
• Suporte aos idiomas português e inglês;
• Suporte a múltiplas impressoras;
• Suporte à HFC302's redundantes;
• Atualização automática do relógio interno do HFC302;
• Personalização dos relatórios;
• Restauração dos dados do banco de dados através da memória do HFC302 em caso de falha;
• Compatibilidade com SQL Server;
• Navegação na base de dados para visualização e impressão de relatórios;
• Proteção de uso através de hardkey;
• Segurança no armazenamento e na transferência dos dados de relatório, de forma a garantir a
inviolabilidade dos mesmos.
• Serviço de exportação de dados em XML.

NOTA
Apenas uma instância do HFCView deverá estar habilitada a fazer o upload de relatório para
cada HFC302, evitando que os relatórios fiquem espalhados em diferentes banco de dados.

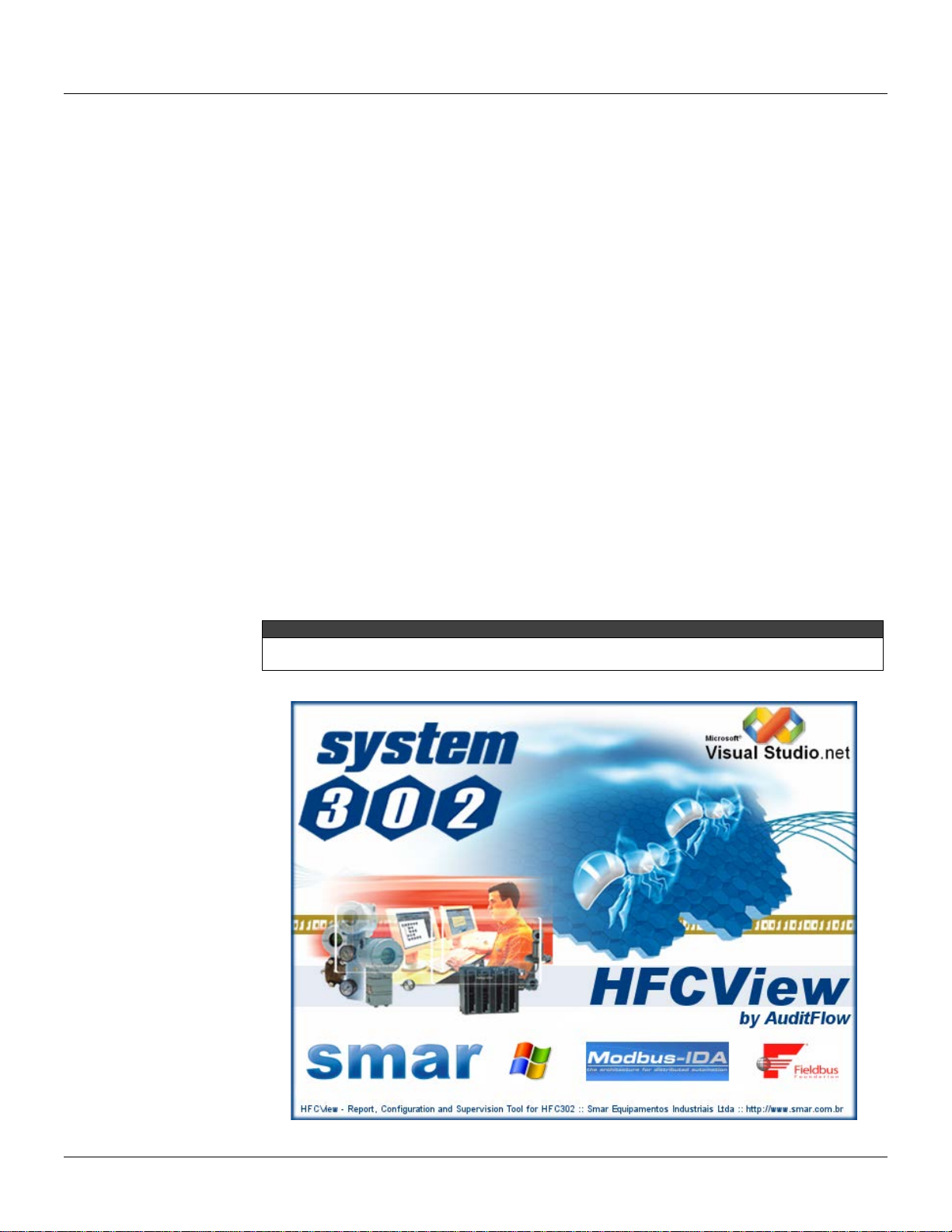

Figura 19.1
AuditFlow – Manual do Usuário

19.2

Iniciar HFCView

O HFCView pode ser inicializado a partir do menu iniciar do Windows, pois é instalado dentro do
menu do System302.



Figura 19.2

O HFCView recebe o usuário com a janela de boas vindas, bastando desmarcar a caixa de
confirmação para que a mensagem não apareça novamente.



Figura 19.3

Ao iniciar o HFCView pela primeira vez, é necessário fornecer uma lista dos computadores de
vazão HFC302 a serem gerenciados, que consiste em fornecer o endereço IP e o ID Modbus de
cada equipamento. Assim, ao ser solicitado pelo usuário o processo de “Connect”, o HFCView fará
leitura das configurações dos HFC302’s, então estará apto a realizar a supervisão das malhas de
medição, bem como leitura dos relatórios.


Lista de Computadores de Vazão
A configuração da Lista de Computadores de Vazão é o primeiro procedimento a ser executado no
HFCView após a instalação. Neste processo, o HFCView terá todas as informações necessárias
para estabelecer a comunicação com os equipamentos, inclusive em caso de redundância de rede
e redundância de módulo HFC302.
HFCView


19.3

O usuário pode associar uma impressora específica para cada HFC302 cadastrado. Caso a
impressora não seja selecionada, o HFCView usará a impressora default do sistema, assim como
no caso da mesma ser deletada posteriormente.

Para dar início ao processo de configuração da Lista de Computadores de Vazão, clique em
Process  Flow Computers  Flow Computer List...



Figura 19.4

Entre com os dados de IP, endereço modbus e impressora e clique em "Add" para adicionar na lista
principal. O usuário pode alterar e remover as entradas de IP's.


Figura 19.5
O HFC302 pode ser do tipo "Stand-alone" ou redundante. A redundância pode ser de rede, de
HFC302 ou ambos. O usuário deve fornecer os dados de redundância de acordo com a tela
durante o cadastro dos IP's.

Os IP's dos HFC302's podem ser testados através do botão de "Ping".

NOTA
Ë mandatório que ao menos uma impressora esteja instalada no Windows, pois o HFCView
utiliza as definições da impressora durante a navegação dos relatórios na tela.


Conexão

O processo de Conexão visa a estabelecer a comunicação com os equipamentos que constam na
Lista de Computadores de Vazão, obtendo as seguintes informações de cada equipamento:

- Dados de topologia : tag, número de série, versão de firmware, estado da redundância
- Lista de blocos do HFC302 : blocos instanciados em cada HFC302
AuditFlow – Manual do Usuário

19.4
- Unidades de engenharia: os parâmetros que descrevem as unidades no bloco FCT;
- Dados de segurança: parâmetros como o HFCVIEW_VSN do bloco FCT.

Todo esse processo é executado ao ser solicitado a conexão de comunicação.

Figura 19.6
Uma vez realizado com sucesso o processo de conexão, o HFCView inicia o processo de extração
dos relatórios da memória do HFC302 (Processo de Background) e permite ao usuário abrir as
telas de operação/supervisão.



Figura 19.7

Todas as tarefas referentes ao HFC302 podem ser invocadas através do menu popup principal,
que é acionado clicando com o botão direito do mouse sobre o HFC302 desejado.


HFCView


19.5

Figura 19.8

NOTA
Dependo do status da comunicação, algumas funções do menu principal poderão estar
desabilitadas.

Em caso de erro de comunicação, o ícone principal do HFC302 mostra um sinal de erro informando
ao usuário que algo não está correto.


Figura 19.9


Relatórios

Extração de Relatórios
Uma vez estabelecida a conexão com os computadores de vazão, o HFCView se encarrega de
extrair os relatórios. O HFCView extrai todos os relatórios pendentes em uma única tentativa,
porém ao finalizar a tarefa ou em casos de erro de comunicação, o HFCView apenas tentará
novamente dentro do intervalo definido através da tela de configuração de eventos (Schedule).

O status atual da extração de relatórios é mostrado na figura a seguir.

AuditFlow – Manual do Usuário

19.6

Figura 19.10
O HFCView, para cada relatório extraído, realiza um cálculo de CRC para verificar a integridade
dos dados. No caso de erros de CRC o HFCView ficará impedido de transferir o relatório
invalidado.

Além da checagem do CRC durante a leitura dos relatórios, o HFCView gera um novo cálculo de
CRC ao armazenar os dados de um relatório. Este novo código é utilizado durante as consultas de
relatórios e serve para garantir que os dados não foram alterados após a fase de extração da
memória do HFC302. Caso algum relatório tenha sido corrompido, uma tarja vermelha indicará que
o relatório é inválido.

O HFCView ficará impedido de transferir relatórios se o parâmetro de configuração HFCVIEW_VSN
do bloco FCT estiver configurado com um número diferente do número de série da partição de
instalação do mesmo. Assim, caso aparecer um cadeado no ícone principal do HFC302, isso indica
que o parâmetro está habilitado e os relatórios apenas poderão ser transferidos através de um
outro HFCView, cujo número de série da partição coincida com o número gravado no parâmetro.
Este mecanismo impede que 2 HFCViews transfiram relatórios ao mesmo tempo, o que poderia
causar uma inconsistência dos dados. Outra opção seria limpar o parâmetro, o que desabilitaria o
mecanismo.


Figura 19.11
A periodicidade da checagem de relatórios é configurável através da tela de configuração de
eventos (Schedule). Nesta é possível escolher a checagem entre intervalo em segundos, dias da
semana ou a cada hora e minuto selecionado.

HFCView


19.7

Figura 19.12


Visualização dos Relatórios

Os relatórios extraídos da memória do HFC302 podem ser visualizados a partir do HFCView
através de uma interface de pesquisa. Essa interface pode ser aberta no menu Reports -> Search...
ou pelo ícone na barra de tarefas.


Figura 19.13

A pesquisa é feita por tipo de relatório e Tag do HFC302. Pode-se entrar com mais dados para a
filtragem, mas são opcionais. Caso não existam relatórios do tipo selecionado na base de dados, o
campo "Device Tag" não terá nenhuma opção de seleção. Porém ao ficar em branco, indica que a
pesquisa será feita em mais de um HFC302.


AuditFlow – Manual do Usuário

19.8

Figura 19.14

O resultado dapesquisa é uma tela de navegação dos relatórios, onde para cada nova pesquisa
realizada, uma nova tela de resultados será mostrada.


Figura 19.15
O HFCView disponibiliza as pesquisas de relatórios a partir da base de dados atual ou de algum
arquivo externo (Backup), sendo que este foi gerado pelo próprio HFCView.



Figura 19.16
Todos os relatórios pesquisados a partir do banco de dados, incluem uma informação no canto
superior direito avisando que o relatório é uma cópia.

HFCView


19.9

Figura 19.17

Navegação por registros (Relatórios)






Figura 19.18

Navegação nas páginas do relatório selecionado





Figura 19.19


Impressão de Relatórios Visualizados

O HFCView permite que os relatórios armazenados no banco de dados sejam impressos após a
consulta, bastando clicar no menu de impressão.

Export do relatório
Página Anterior Próxima Página
Última Página Primeira Página
Próximo Relatório
Último Relatório
Impressão
Relatório Atual
Relatório Anterior
Primeiro Relatório
Zoom
AuditFlow – Manual do Usuário

19.10

Figura 19.20

O usuário pode alterar as configurações da impressão através do botão:


Figura 19.21

As alterações incluem tamanho do papel, orientação, margem e configurações da impressora.


Figura 19.22


Impressão Automática de Relatórios Extraídos da Memória do
HFCView

A impressão automática de relatórios acontece sempre que um relatório é extraído da memória do
HFC302. Isso é opcional e por default está desabilitada.

No relatório impresso através da impressão automática, o aviso que indica que o relatório é uma
cópia desaparece, pois esse processo colhe dados diretamente da memória do HFC302.

Para configurar a impressão automática, menu Process → Settings... → Report.

HFCView


19.11

Figura 19.23

O usuário pode ativar a impressão automática por tipo de relatório, bastando selecionar a opção.


Relatório de Configuration Log

O relatório de Configuration Log é uma fotografia da parametrização dos blocos do HFC302 no
formato de relatório, podendo ser gerados vários ao longo do tempo. Estes relatórios permitem a
reconfiguração em caso de troca de equipamento ou perda acidental de dados, ou ainda confrontar
diferenças na parametrização em momentos distintos.


Figura 19.24

Para gerar um novo relatório de Configuration Log, o usuário deve invocar a tarefa através do menu
popup sobre o HFC302.

AuditFlow – Manual do Usuário

19.12


Figura 19.25


Telas de Operação e Supervisão

O modo de operação e supervisão do HFCView é dividido em 2 formas: Overview Gráfico e
Supervisão Detalhada.

Overview Gráfico: uma forma de prover uma visualização das principais variáveis da medição:
entradas medidas pelos transmissores, médias ponderadas, fatores de correção, vazão corrigida
(bruta e líquida), status simplificado do período e informações sintéticas sobre alarme de processo
da vazão medida.

Para abrir as telas de overview, basta acionar o menu popup do HFC302 e clicar em Open
Overview.


Figura 19.26


Se 4 malhas de medição estiverem configuradas, então 4 telas de Overview Gráfico serão
disponibilizadas. As malhas de medição são divididas entre os blocos GT e LT.

HFCView


19.13

Figura 19.27

NOTA
A tarefa de Overview Gráfico só se encerra no momento em que todas as telas de overview
forem fechadas. Caso uma das telas tenha sido fechada acidentalmente, é necessário que todas
as outras telas sejam fechadas e o Overview Gráfico seja invocado novamente.

Supervisão Detalhada: através de comandos padrões Modbus, o HFCView monitora e interage
com os principais blocos funcionais do HFC302, permitindo a sua parametrização total e
dispensando o uso de configurador ou outros sistemas supervisórios.

As telas de Supervisão Detalhada são agrupadas entre: Operação, Configuração, Manutenção,
Configurações Iniciais e Agendamento de Lote. Cada uma pode possuir 1 ou mais blocos e
subgrupos.


Figura 19.28

Para acessar uma das telas de Supervisão Detalhada, basta acionar o menu popup sobre o
HFC302 e clicar no bloco dentro do grupo desejado.
AuditFlow – Manual do Usuário

19.14



Figura 19.29

Por limitação dos comandos Modbus, apenas é permitida 1 tela de Supervisão Detalhada por vez,
ou seja, ao tentar abrir outra tela, a mais antiga será automaticamente encerrada. A limitação se
aplica apenas à um mesmo HFC302, ou seja, se existirem 2 HFC302s configurados, então pode-se
abrir uma tela de Supervisão Detalhada para cada um.



Figura 19.30

As telas de Supervisão Detalhada permitem a escrita de parâmetros. Basta digitar ou clicar sobre
um campo que tenha acesso de Read/Write para editar o valor, mudando o campo de cor para
AMARELO até que se pressione ENTER para confirmar a escrita.



Figura 19.31

HFCView


19.15
Recuperação da Base de Dados

O HFCView permite recuperar a base de dados a partir da memória do HFC302. Uma vez que essa
recuperação é solicitada, todos os relatórios são marcados para serem extraídos novamente.
Durante o processo, o HFCView verifica se o relatório sendo recuperado já esta na base de dados
impedindo a duplicidade.

Para executar a recuperação, selecione o HFC302 desejado, clique com o botão direito do mouse e
selecione a opção Request Restore Database.


Figura 19.32


Configurando o HFCView

O HFCView possui algumas configurações importantes. Para abrir a tela de configurações, clique
em Process  Settings.


Figura 19.33









AuditFlow – Manual do Usuário

19.16
Scheduling


Figura 19.34

Scheduling Settings: Para o scheduling de extração de relatórios existem três opções, que visam
otimizar a comunicação com os computadores de vazão, principalmente em sistema SCADA :
• Interval : define a periodicidade com que o HFCView verificará a existência de um novo relatório
na memória dos computadores de vazão.
• Date : define os dias da semana e a hora na qual será realizada a verificação da existência de
novos relatórios.
• Locked Hour : a periodicidade para verificação da existência de novos relatórios é horária e o
usuário pode configurar os minutos em que será realizado.

Supervision : configuração da periodicidade de atualização das variáveis de supervisão.

HFCView


19.17
Report

Figura 19.35

Permite a configuração:
• Logo a ser acrescentado aos relatórios
• Tipos de relatórios a serem impressos automaticamente quando extraídos da memória do
HFC302.

NOTA
O idioma dos relatórios, bem como sua formação, serão os mesmos utilizados pela interface de
usuário.


General


Figura 19.36
AuditFlow – Manual do Usuário

19.18
Debug: Durante um suporte pode ser necessário habilitar estas opções afim de fornecer
informações mais precisas sobre a ferramenta. Mantenha as opções desabilitadas para otimizar a
performance e minimizar o gasto de espaço em disco.

Clock Update: Permite habilitar sincronismo do relógio de tempo real dos computadores de vazão
baseado no relógio de tempo real do computador que está executando o HFCView. O ajuste é feito
automaticamente 1 vez ao dia, porém tais ajustes apenas serão realizados com sucesso se a
diferença for inferior a 5 minutos, isto é, este mecanismo deve ser utilizado apenas para corrigir
problemas de desvios que se acumulam ao longo do tempo.

Language: permite alterar o idioma da interface, o formato dos dados dos números e datas dos
relatórios e telas de operação.

Global: permite habilitar o início automático da conexão com o HFC302 e mostrar ou não a tela de
boas vindas durante a abertura do HFCView.

User Interface: permite ocultar a barra principal de tarefas, disponibilizando mais espaço na tela.


Security


Figura 19.37

O HFCView permite bloquear o acesso ao menu de configurações e ao cadastro de IPs deHFC302s. Basta habilitar as opções e cadastrar uma nova senha. Inicialmente o HFCView não
possui senha configurada, podendo ser passada em branco.

HFCView


19.19
Database


Figura 19.38

A configuração do banco de dados do HFCView pode ser alterada através desta tela, porém outro
caminho possível é editar o arquivo "connection.udl" que se encontrada dentro da pasta "Database"
no diretório de instalação do HFCView.

Sendo que o banco de dados utilizado é o padrão, ou seja, o MS Access, o HFCView poderá
realizar rotinas de backup durante a inicialização do mesmo, limpando o banco de dados e
armazenando os dados de relatórios no diretório de backup, dentro da pasta de instalação do
HFCView. A checagem do tamanho do banco de dados é desabitilida por padrão.

O HFCView também suporta o SQL Server e mantém na pasta \Database\SQL2005 um arquivo
MDF compactado em ZIP chamado HFCVIEW_DATABASE.ZIP. Para utilizar o SQL Server como
base de dados, é necessário que o usuário extraia o arquivo MDF e faça a operação de “Attach
Database” através de um gerenciador. Recomenda-se que o usuário tenha a orientação de um DBA
durante essa operação.

NOTA
Por especificação, o banco de dados MS Access suporta até 2GB, porém não se recomenda
atingir este tamanho por questões de performance e integridade dos dados.

AuditFlow – Manual do Usuário

19.20
Hardkey
Para a execução do HFCView é necessária a instalação da hardkey. Esta hardkey é obtida
juntamente com a licença do System302.

Caso o usuário encontre uma mensagem de erro conforme segue abaixo, este deverá entrar em
contato com a Smar para solicitar uma nova licença do HFCView.


Figura 19.39

Caso o erro persista, verifique o funcionamento da hardkey através da ferramenta de administração
de licenças do Studio302.


Exportação Automática de Relatórios em XML

A exportação de relatórios em XML visa atender um requisito da ANP sobre a forma como o
HFCView deve externar parte de seus dados para o sistema da ANP.

O HFCView faz a transferência dos relatórios da memória do HFC302 para o banco de dados e um
serviço de exportação de tempos em tempos os exporta em arquivos XML no formato especificado
pela ANP. Para cada arquivo XML gerado é também criado um arquivo TXT com um hashcode de
512 bits conforme exigência da ANP. Ambos os arquivos são compactados em um arquivo ZIP e
ficam disponíveis numa pasta para que o sistema os transfira.

O HFCView garante a integridade dos arquivos exportados utilizando um mecanismo proprietário de
checagem do hashcode, assim como a checagem de consistência dos relatórios no banco de
dados.

O funcionamento do servidor de exportação de dados em XML depende da execução e
configuração dos seguintes items:
- Pelo menos um relatório de configuração para cada HFC a ser exportado;
- O relatório de configuração deve estar atualizado, pois parte das informações do último relatório
será utilizada na geração do relatório XML.
- Seleção dos HFC302s que farão parte do serviço;
- Seleção dos tramos para cada HFC302;
- Fornecimento dos campos de entrada manual para cada tramo;
- Relatórios de totalização correspondentes aos HFC302 e aos tramos selecionados e ainda não
exportados;
- Aguardar o serviço executar automaticamente ou executá-lo manualmente.

NOTA
A exportação de dados em XML é focada nos relatórios de Medição Fiscal, ou seja, apenas os
relatórios totalizadores diários e seus respectivos tramos com os respectivos alarmes/eventos e
informações de AuditTrail serão exportados neste formato.

Geração do Relatório de Configuração

Inicialmente para a exportação dos dados em XML, os dados do relatório de configuração do
HFC302 são utilizados para determinar as unidades, a quantidade e os tipos de tramos disponíveis.

Antes de configurar a exportação dos relatórios em XML é necessário que o usuário gere um
relatório de configuração para cada HFC302 desejado.

HFCView


19.21
Para requerer um novo relatório de configuração, basta iniciar a comunicação do HFCView e
através do menu popup solicitar a sua geração.


Figura 19.40

O usuário pode acompanhar o andamento da geração deste relatório de configuração através da
janela de status.


Figura 19.41

Configurador de Exportação de Dados em XML

O configurador é responsável por:
- determinar quais tramos e HFC302’s terão seus relatórios exportados;
- fornecer campos de entrada manual (dados que não estão disponíveis diretamente através do
HFC302);
- fornecer o CNPJ;
- ativar ou desativar o serviço de exportação;
- fornecer a pasta de destino dos arquivos XML exportados;
- especificar qual versão de XML será utilizado como template;
AuditFlow – Manual do Usuário

19.22
- definir qual será o intervalo de checagem de relatórios disponíveis para exportação

O acesso ao configurador está no menu Reports -> Exporting Service -> Configurator:


Figura 19.42

A tela inicial do configurador:


Figura 19.43

O usuário deve selecionar quais HFC302’s terão seus relatórios exportados marcando as caixas de
seleção correspondentes:


Figura 19.44

Nessa tela também se configuram os campos do CNPJ, pasta de destino dos arquivos XML
exportados e a versão do template em uso.

No botão “Configurations” se seleciona a periodicidade que o serviço de exportação de dados será
executado a partir da data/hora de inicialização do HFCView e se o serviço estará ativo ou não

HFCView


19.23

Figura 19.45

Para cada HFC302 selecionado, o usuário deve dar o foco e em seguida clicar em “Manual Data”
para entrar na tela de entrada de dados manuais:


Figura 19.46

Na tela de campos de entrada manual, a quantidade e os tipos de tramos serão variáveis de acordo
com as informações encontradas no relatório de configuração do HFC302 correspondente.

Por padrão, todos os tramos estão selecionados, porém se o usuário desejar filtrar alguns tramos é
possível desmarcando as caixas de seleção correspondentes. Esse procedimento pode ser, por
exemplo, interessante no caso de tramos destinados à medição de produtos que não sejam
interessantes para o sistema que consumirá estes dados.

Ao clicar sobre os tramos, o usuário deve fornecer os campos de entrada manual. Estes campos
são obrigatórios, pois contém informações que não estão disponíveis na memória do HFC302. Se
os campos forem deixados em branco, o mesmo ocorrerá no momento da exportação dos dados.

AuditFlow – Manual do Usuário

19.24

Figura 19.47

Para finalizar a configuração, o usuário deve confirmar todas telas e no final da operação salvar os
dados clicando sobre o botão “Save”.

Validação dos Relatórios Exportados

A validação dos relatórios consiste na geração de um laudo ou relatório de validação onde o
HFCView faz uma comparação entre o que foi exportado, o que está no banco de dados e o
conteúdo do arquivo TXT com o hashcode do XML gerado.

O usuário que recebe os arquivos XML em outra localidade tem a opção de validá-los a partir do
arquivo TXT.

O acesso à tela de geração de laudos de validação é através do menu Reports->Exporting
Service-> Validation:


Figura 19.48

Na tela de validação, o usuário seleciona o método de validação e o diretório onde se encontram os
arquivos ZIP com os arquivos XML e TXT compactados.

HFCView


19.25

Figura 19.49

No botão Authenticity Check, o HFCView extrai os arquivos XML e TXT dos arquivos ZIP e os
compara de acordo com o método escolhido. O resultado é apresentado na forma de relatório.


Relatório de Exportação

O relatório de exportação orienta o usuário sobre o histórico de exportações. Neste relatório o
usuário especifica o período de busca, onde corresponde à data/hora de exportação dos relatórios.


Figura 19.50
AuditFlow – Manual do Usuário

19.26

O acesso à tela de relatórios de exportação é através do menu Reports->Exporting Service->
ExportLog:


Figura 19.51

No relatório, cada sessão em cinza corresponde a um arquivo XML gerado, fornecendo informações
de quantidade, data/hora de geração, hashcode gerado e a localização do arquivo gerado.




Figura 19.52

Cada relatório exportado corresponde a uma linha deslocada à direita. Quando a exportação estiver
correta, a linha será verde. Caso ocorra algum problema, por exemplo, unidades erradas, relatório
corrompido, etc, a linha aparecerá em vermelho indicando a causa do erro.
Os dados exportados serão convertidos para as unidades no Sistema Internacional, se necessário.




Geração de Cópia de Relatório XML

É possível gerar uma nova cópia de um relatório XML. Simplesmente selecione o relatório desejado
e clique Export, como indicado na figura a seguir.

HFCView


19.27

Figura 19.53


Execução da Exportação dos Relatórios

O serviço de exportação de dados é executado sempre que se inicia o HFCView e,
automaticamente, a cada 1 hora por padrão, podendo ser alterado o período através do menu de
configuração.

Uma vez configurado o serviço, este passará a tentar exportar dados sempre que encontrar
relatórios de totalização diários disponíveis no banco de dados. Os tipos de relatórios a serem
exportados dependem da configuração.

Para invocar manualmente o serviço de exportação, basta acessar o menu Reports->Exporting
Service-> Export Now:


Figura 19.54

Para acompanhar o andamento do processo de exportação, basta abrir a janela de status ou
visualizar o relatório de exportação

AuditFlow – Manual do Usuário

19.28

Figura 19.55

Os relatórios deverão serem gerados na pasta de destino especificada pelo usuário na tela de
configuração do serviço.


Figura 19.56


Dicionário de Status

A tabela abaixo descreve os principais status da comunicação com o HFC302.

Status Descrição

- HFC302 primário OK, não tem secundário.
HFCView


19.29
Status Descrição

- HFC302 primário e secundário OK.

- Verificando HFC302 primário, não tem
secundário.

- Verificando HFC302 primário e secundário.

- Falha no HFC302 primário.

- falha no HFC302 primário e secundário.

- HFC302 primário transferindo relatórios.

- HFC302 primário transferindo relatórios e
secundário em espera. (O HFC302
secundário nunca transferirá relatórios, a
menos que ele se torne o primário).

- HFC302 primário OK e falha no secundário.
AuditFlow – Manual do Usuário

19.30
Status Descrição

- HFCVIEW_VSN não confere. (Pode indicar
que o HFC302 está reservado para transferir
relatórios para outro HFCView).


Especificações

Hardware:
• Processador: Pentium IV 3GHz
• Memória: 1GB
• Espaço em disco: 100MB para instalação
• Display: 1024 x 768 pixels
• Hardkey habilitada

Software:
• Microsoft Windows XP SP2 ou superior
• System302 V7.X (SQL Server 2005, Crystal Reports 11.5, .Net Framework 2.0, MDAC 2.8)
