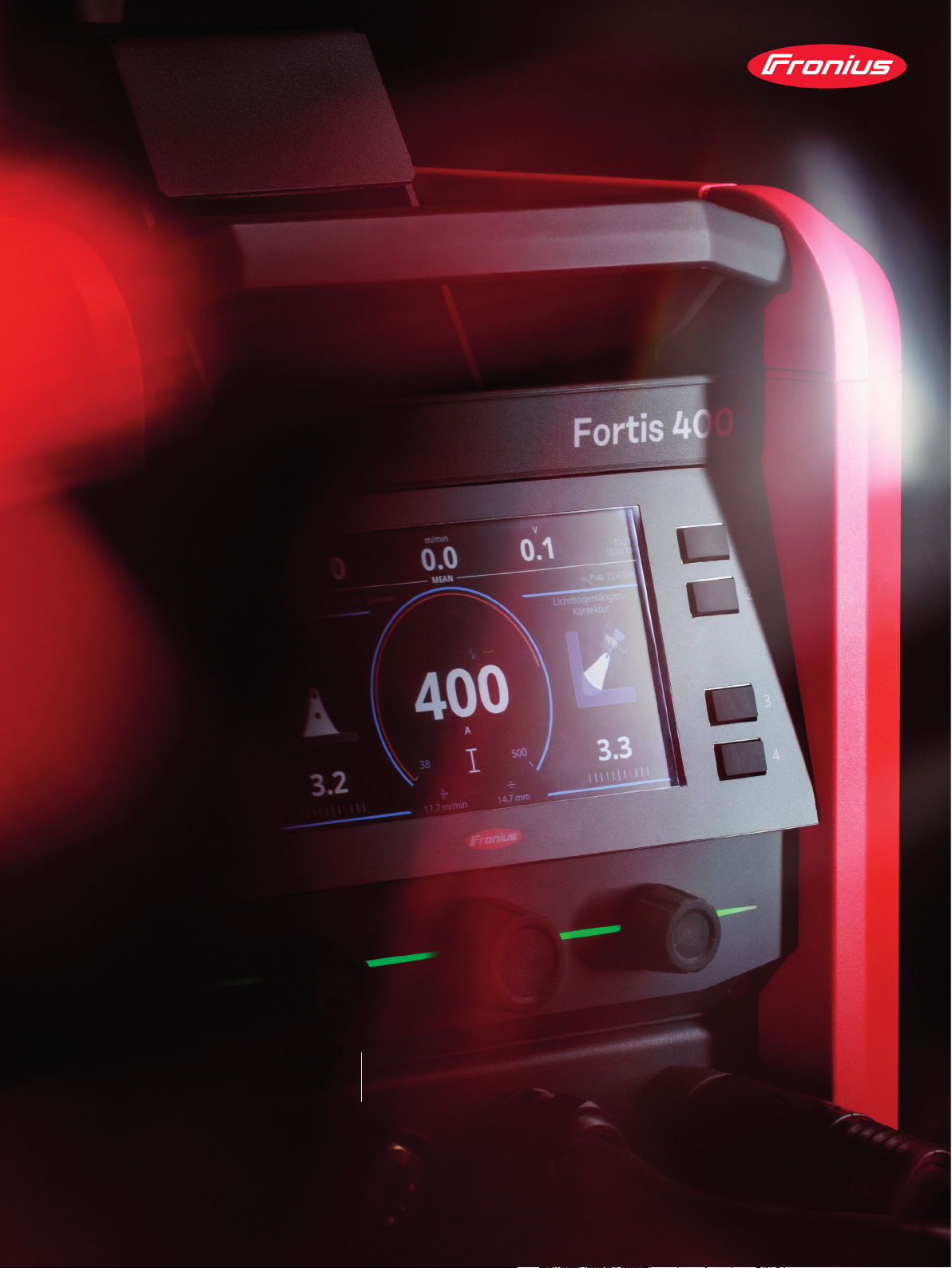

Soldagem MIG/MAG manual
de última geração
A soldagem cotidiana costuma ser um desa-
fio, especialmente para empresas de peque-
no e médio porte. Cada trabalho tem novos
requisitos e diferentes materiais. Alguns dos
trabalhos mudam diariamente, assim como
os processos de soldagem necessários. Isso
requer uma máquina de solda que se adapte
perfeitamente a essas condições dinâmicas.
Com até 240 curvas sinérgicas otimizadas
que foram especialmente desenvolvidas para
os requisitos da construção em aço, a série
Fortis impressiona com seu desempenho
confiável de soldagem. Além do aço, a má-
quina de solda MIG/MAG também trabalha
facilmente com materiais como alumínio e
aço inoxidável, especialmente em combina-
ção com o arco voltaico de impulso.
O Fortis facilita ainda mais a experiência de
soldagem, graças à sua interface particu-
larmente fácil de usar. Os elementos ope-
racionais intuitivos não apenas otimizam os
processos de trabalho, mas também per-
mitem um controle ainda mais preciso dos
parâmetros de soldagem.
Tão
flexível
quanto seu
trabalho
diário
2
Destaques da
série de
equipamentos
Fortis
Equipada para todas as aplicações
A série Fortis se concentra no desempenho de soldagem
confiável e estável para aplicações manuais. Graças às
excelentes propriedades de ignição e ao arco voltaico es-
tável, pode ser realizada uma ampla gama de aplicações.
Visão geral de todos os parâmetros de soldagem
importantes
Com a nossa interface de usuário digital e clara, você sempre
tem os parâmetros de soldagem mais importantes à vista.
Mudanças rápidas de processo, mais de 30 idiomas de siste-
ma ajustáveis e configurações de parâmetros personalizáveis
são apenas alguns dos destaques que tornam o manuseio
particularmente simples e intuitivo.
Conexões de soldagem
A série Fortis é compatível com nossas inovadoras soluções
de software WeldCube Air e WeldCube Premium. O capace-
te de soldagem Vizor Connect e os controles remotos Blue-
tooth também oferecem opções adicionais de expansão.
Alta taxa de reciclagem, poucos erros de aplicação
A proporção de alumínio reciclado na série Fortis é de 53%,
a fim de manter a pegada ecológica o mais baixa possível. A
operação intuitiva dos dispositivos e, em especial, o assistente
de parâmetros de soldagem minimizam erros de aplicação. O
conceito da carcaça e a facilidade de manutenção contribuem
para a longa vida útil dos equipamentos.
Um dispositivo: todos os processos de soldagem
Seja na soldagem MIG/MAG, TIG ou de eletrodos revesti-
dos, nossas máquinas de solda Fortis com função multipro-
cesso oferecem flexibilidade máxima para quase todas as
áreas de aplicação.
Com capacidade de
multiprocessamento
Confiável e
poderosa
Soldar ficou mais
fácil
Conectividade
Pensamento
sustentável
Encontre mais informações no site:
www.fronius.com/Fortis
3
De fácil uso e robusto
O novo design do equipamen-
to Fortis tem um foco claro na
ergonomia. As alças de trans-
porte fixas na carcaça e o avanço
de arame garantem uma melhor
mobilidade. A prateleira ofere-
ce espaço suficiente para tudo
o que precisa estar ao alcance
das mãos. Seja em um modelo
compacto ou dividido: A altura de
operação é sempre otimizada de
acordo com as necessidades do
especialista em soldagem.
Protegido de forma ideal: O in-
vólucro robusto de alumínio, um
visor angular com proteção inte-
grada e substituível, bem como
codificadores deslocados para
a parte traseira, garantem que
o dispositivo possa apresentar o
máximo desempenho, mesmo em
condições exigentes.
Design de
equipamento
sofisticado
4
– Máquinas de solda compactas de até 500 A
– Atualização do resfriamento de água nas
versões 320, 400, 500 A pode ser feita a
qualquer momento
– Versões divididas com avanço de arame
externo para um maior raio de operação
– Variante Duo: As máquinas de solda
compactas de 320 A podem ser combinadas
com velocidade do arame adicional
– Uma interface de usuário para todas as
variantes
Sistema all-in-one:
um dispositivo, muitas
possibilidades
Compacto ou dividido:
o que pode ser?
O design integrado do equipamento Fortis se
baseia em um sistema compacto com uma
corrente máxima de saída de até 500 A.
O espaço para o circuito de resfriamento
opcional também é fornecido na carcaça geral.
Isso permite a instalação e o uso com economia
de espaço, mesmo em ambientes com espaço
limitado. É possível usar tochas MIG/MAG de
até 6 m.
Além da versão compacta, também estão
disponíveis modelos com velocidade do arame
externa para uma faixa de operação ampliada.
A função de pulso também pode ser usada com
um comprimento intermediário do conjunto de
mangueiras de até 15 m.
Fortis 270 | 320 Compact
refrigeração a gás
Fortis 320 | 400 | 500 Compact
com refrigeração à gás ou água
Fortis 320 | 400 | 500 Dividido
com refrigeração à gás ou água
Opção Duo
para Fortis 320 | 400 | 500 Compact
com refrigeração à gás ou água
Colocamos as conexões no
centro das atenções – entre
pessoas, setores e metais.
Saiba mais aqui.
www.fronius.com/welding/aboutus
Conectados
pela soldagem Unidos
pela paixão
5
Simples,
claro e per-
sonalizável
Botão de menu
e Home (Início)
Função de
inserção de arame
1
Botão de
informações
2
3
Função de teste de gás4
LED de status5
Botões giratório e
de pressão
6
Display colorido de 7"7
Botões de memória
e EasyJobs
8
7
5
8
6
1
2
4
3
6
Assistente de parâmetros de
soldagem
O assistente de parâmetros de soldagem
oferece suporte ao especialista
em soldagem, recomendando as
configurações de parâmetros ideais para
os próximos trabalhos de soldagem. Eles
podem ser personalizados com precisão
para os respectivos requisitos de soldagem
em apenas algumas etapas. Isso reduz os
erros, as rejeições e o retrabalho, além de
aumentar significativamente a eficiência e
a qualidade.
O assistente de parâmetros de soldagem é
indispensável, especialmente para tarefas
que variam. Os gráficos autoexplicativos
facilitam a compreensão das
configurações, de modo que até mesmo
tarefas complexas podem ser realizadas
com facilidade.
Gerenciamento de
usuários
O sistema de autorização integrado
atribui direitos individuais.
O gerenciamento central de usuários
permite o gerenciamento centralizado
de várias máquinas de solda.
Bloqueio de botões
Para evitar alterações acidentais de
configuração no painel de comando,
é possível selecionar o bloqueio de
teclas. Ele também garante que os
parâmetros de soldagem constantes
permaneçam inalterados.
Os elementos de controle podem ser
desbloqueados individualmente.
Encontre mais informações no site:
www.fronius.com/Fortis
7
MIG/MAG-
Funções de
soldagem
Resultados ideais
de soldagem
Sejam cordões curtos ou
longos, rápidos ou lentos,
soldagens com cordões
verticais, passe de raiz ou em
ângulo:
Nossas curvas sinérgicas de
soldagem foram desenvolvi-
das em conjunto com nossos
especialistas e garantem
excelentes resultados para
todas as aplicações. Com
uma ampla gama de opções
de configuração, eles podem
ser personalizados com
precisão de acordo com suas
necessidades específicas,
garantindo ótimos resulta-
dos de soldagem. Confie em
nossa experiência para obter
a mais alta qualidade e efici-
ência em soldagem.
8
Arco pulsado para soldagem
MIG/MAG: controlada e
rápida
Nosso pacote de soldagem de pulso
permite a soldagem com arco voltaico de
impulso. Isso garante baixa formação de
respingos e uma faixa de trabalho variável
(tanto em chapas finas quanto grossas).
Portanto, o arco voltaico de impulso
também reduz o retrabalho.
SynchroPulse:
Dimensionamento do cordão
para Ligas de alumínio
Soldar em posições restritas nunca foi
tão fácil. Devido à facilidade de ajuste
da entrada de energia, o SynchroPulse é
especialmenteadequado para soldagem
de alumínio, mesmo nas posições mais
desafiadoras.
Soldagem contínua: pouca
distorção do material
A soldagem contínua não garante apenas
um cordão com aparência de escamas.
Através do ajuste do tempo de soldagem
e pausa, é possível reduzir ainda mais a
aplicação de calor e, consequentemente,
a deformação do material em chapas
finas.
MIG/MAG-
Funções de
soldagem
9
MIG/MAG, TIG ou MMA?
Todas as variantes da
Fortis com a função
multiprocessos (padrão
na Fortis 270/320
Compact, opcional
na Fortis 400/500
Compact) dão total
liberdade e liberam
todo o seu potencial de
soldagem.
Um
equipamento,
todos os
processos
Pronto para os
desafios de
amanhã
– MIG/MAG de 3 a 500 A
– Até 240 curvas sinérgicas
– Diâmetro de arame de 0,8-1,6 mm
– Fe, CrNi, AlMg, AlSi, Metal Cored,
Rutil FCW, Basic FCW, arames de
autoproteção
– Pacotes de soldagem:
padrão e pulso
– TIG CC de 3 a 500 A
– Soldagem pulsada TIG
– Contato de ignição
– Função de aderência TAC
– Tempo de pré-fluxo e
pós-fluxo de gás
MIG/MAG TIG CC
10
Pronto para todas as aplicações
A série Fortis impressiona por seu desempenho de
soldagem confiável e estável. Graças às suas excelentes
propriedades de ignição e arco voltaico constante, ela
pode ser usada em diversas aplicações.
– Soldagem de eletrodos
revestidos de 10 a 500 A
– Função CEL
– Goivagem
– Anti-Stick, HotStart,
dinâmica
Soldagem
de eletrodos
revestidos
11
Econômica e poderosa
Um verdadeiro faz-tudo: XT significa Extended
(estendido), pois a variante Fortis Extended foi
projetada para tensões da rede de 200 a 600 V
e, portanto, pode ser usada em todo o mundo.
Dependendo da classe de potência e do fusível
de rede de ação lenta, é possível obter até 320 A
em operação monofásica.
A Fortis XT é a escolha ideal para empresas
que priorizam a eficiência energética e o
desempenho. Com seu fator de potência mais
alto, ela é 16% mais eficiente em termos de
energia do que as outras variantes da Fortis.
Particularidades
da variante XT
– Disponível em todas as classes de
potência (270-500 A)
– Pode ser usada em todo o mundo
– Adequação total do gerador
– Desempenho de soldagem otimizado
graças à curva sinérgica de saída mais
alta
– Economia de energia de até 16% em
comparação com a variante padrão
– Compatível com CEL
Eficiência energética
para todas as classes
de potência
Fortis-XT
Variação
12
Função de aderência TAC
Com a corrente pulsada, o banho de solda é
colocado em vibração. Isso facilita a ade-
rência de componentes e diminui o tempo
de pontilhação. O arco voltaico de impulso,
portanto, otimiza o processo para materiais
muito finos.
Funções de
soldagem
de eletrodos
revestidos
HotStart
A função HotStart foi especialmente de-
senvolvida para soldagem com eletrodos de
celulose e de rutila. Para acender o eletrodo
mais facilmente, a corrente é aumentada por
uma fração de segundo na máquina de solda
durante a ignição.
Anti-Stick
Se ocorrer um curto-circuito (aderência do
eletrodo durante a soldagem de eletrodos
revestidos), o processo de soldagem será
interrompido. Isso evita o recozimento do
eletrodo ou defeitos maiores do cordão de
soldagem.
Dynamic
Se eletrodos básicos com passagem de ma-
téria-prima em gotas grossas forem soldados
com pouca corrente (carga insuficiente),
existe o perigo de aderência. Se a dinâmica
for definida de acordo, o eletrodo queimará
livremente, evitando a aderência.
Funções de
soldagem
TIG CC
Soldagem pulsada TIG
O arco pulsado para soldagem MIG/MAG é
usado principalmente em posições restritas
ou ao soldar materiais particularmente finos.
O resultado é um cordão bonito.
Contato de ignição
Como alternativa à ignição de alta frequên-
cia, o contato de ignição direto ajuda a
melhorar a facilidade de uso. Além disso,
ela não está sujeita a restrições na área de
aplicação.
Todas as funções de soldagem em:
www.fronius.com/Fortis
13
Máxima flexibilidade para
aplicações ou diâmetros
de arame que mudam com
frequência
Processamento de dois
materiais diferentes
Pouca necessidade de espaço
(solução 2 em 1) e econômica
Custos de aquisição
Ideal para empresas de pequeno e
médio porte com tarefas de soldagem
que mudam com frequência
Suas vantagens
Um sistema,
diversos aplicativos
A opção Fortis Duo combina uma máquina
de solda compacta de 320 a 500 A com um
avanço de arame externo adicional. Também
é necessário ativar o software.
Fortis
Duo
Mudanças mais rápidas no
processo (comutação por meio
do botão da tocha de soldagem)
14
Pacotes de soldagem
Equipada com nossos pacotes de software, os
chamados pacotes de soldagem, a Fortis pode
ser totalmente personalizada de acordo com
suas necessidades. Os pacotes de soldagem
combinam conhecimentos aprofundados de
soldagem e fazem do seu equipamento a fer-
ramenta perfeita para seus projetos individuais
de soldagem. Seja na versão Padrão ou Pulse,
dependendo da aplicação, você pode optar
por um ou ambos os pacotes. Nossos pacotes
de soldagem e soluções de software também
podem ser adaptados a qualquer momento.
A solução
apropriada
para cada
aplicação
Padrão
Seja para soldagem de passe de raiz, chapas
finas ou chapas mais grossas, com o pacote
padrão Fortis, todos os materiais comuns
podem ser soldados de forma confiável e
eficiente em todas as faixas de potência.
Impulso
O pacote Fortis Pulse utiliza o arco voltaico
pulsado para uma soldagem limpa e eficien-
te. Ele minimiza a formação de respingos
e permite o uso flexível em chapas finas e
grossas.

Opções
– Duo: para Fortis 320, 400 e 500 Compact
– Jobs: para todas as classes de desempenho
da Fortis
– Documentação: para todas as classes de
desempenho da Fortis
– Teste: disponível para todos os equipamentos
Fortis, funciona por 10 horas de tempo de
queimadura do arco voltaico
– Combinação Pulse/Standard:
ideal para cordões em rede, uma combinação
de ambos os processos. Isso permite
velocidades de soldagem até 40% maiores,
sem movimentos oscilantes.
15
Acessórios
WeldCube Premium
O WeldCube Premium auxilia na garantia e com-
provação de processos de fabricação estáveis.
O gerenciamento de frota simplifica a adminis-
tração eficiente dos sistemas de soldagem e o
monitoramento dos parâmetros de soldagem. As
funções de análise e a documentação de compo-
nentes aumentam a eficiência e a qualidade na
produção de tecnologia de soldagem. A solução
para a produção de solda industrial.
WeldCube Navigator
O WeldCube Navigator auxilia na padroniza-
ção dos processos de fabricação, evitando
erros e, assim, aumentando a qualidade da
produção. Os especialistas em soldagem
são guiados visualmente pelo Job direta-
mente no local de trabalho e os parâmetros
predefinidos são definidos automaticamente.
Em caso de falha, mensagens de alerta ou
bloqueio do sistema de soldagem evitam
refugos e retrabalhos.
WeldCube Air
O WeldCube Air é a solução de software
baseada em nuvem para empresas de todos
os portes. Os usuários não só têm a opção de
gerenciar suas máquinas de solda conecta-
das via Internet, mas também recebem uma
visão geral da WPS, da qualificação e dos
indicadores de soldagem mais importantes.
Isso torna o WeldCube Air o companheiro
perfeito para iniciar a digitalização de sua
produção de tecnologia de soldagem.
Mais soluções em:
www.fronius.com/weldcube
NFC (opcional)
Para gerenciamento de usu-
ários: bloquear e desbloque-
ar facilmente o sistema de
soldagem com um cartão ou
RFID-Tag
WLAN
Para capacidade total da rede:
para atualizações e uso da fun-
ção Smart Manager (documen-
tação de dados) sem Ethernet
Bluetooth
Para conexão de controles remo-
tos sem fio e capacetes de solda-
gem com Bluetooth
Nossa Fortis é compatível com
os padrões de comunicação
mais importantes.
Máximaconectividade
Gerenciamento
de dados
16
 TU Move 4 Pro
 – Manuseio ergonômico para
sistemas divididos graças
ao suporte de posição baixa
(também adequado para dois
cilindros de gás)
 – Suspensão por guindaste e
acessório para empilhadeira
integrados, suporte opcional
para pacote de mangueiras e
acessório humano
TU Move 4 Standard
Suporte de cilindro de gás
de baixo nível, suspensão
por guindaste e suporte de
empilhadeira para modelos
Fortis Compact
Controle remoto para iniciar
o processo de soldagem e
definir os parâmetros de
soldagem mais importantes
TU Move 4 Basic
Variante simples e com eco-
nomia de espaço para todos
os modelos Fortis Compact
Acessórios
Leve, versátil e ergonômica
Geração particularmente leve e fácil de usar
de mais de 60 variantes de tochas de soldagem
disponíveis em diferentes versões: refrigera-
da a gás ou a água, operação padrão ou para
cima/para baixo com LED, bem como diferen-
tes comprimentos de 3,5 m, 4,5 m e 6 m.
Tocha de solda para todas as
classes de potência Carrinho
Controle remoto
Mais informações sobre as tochas
MIG/MAG em:
www.fronius.com/mig-mag-torches
Tocha manual
Refrigeração a gás Potência/ED Potência/ED
MTG 270s
270 A/40% CO
2

200 A/40% de gás misto
170 A/100% CO
2

140 A/100% de gás misto
MTG 320s
320 A/40% CO
2
260 A/40% de gás misto
210 A/100% CO
2
170 A/100% de gás misto
MTG 400s
400 A/40% CO
2
320 A/40% de gás misto
260 A/100% CO
2
210 A/100% de gás misto
MTG 500s
500 A/35% CO
2

420 A/35% de gás misto
300 A/100% CO
2
260 A/100% de gás misto
Refrigerado a água Potência/ED
MTW 320s 320 A/100% CO
2
e de gás misto
MTW 400s 400 A/100% CO
2
e de gás misto
MTW 500s 500 A/100% CO
2
e de gás misto
17
Fortis 270 C
/G
Fortis 270 C
/G/XT
Fortis 320 C
/G
Fortis 320 C
/G/XT
Fortis 320 C
/GW
Fortis 320 C
/GW/XT
Fortis 320
/GW
Fortis 320
/GW/XT
Peso
36 kg
(79.3 lb)
36,2 kg
(79.8 lb)
36 kg
(79.3 lb)
36,2 kg
(79.8 lb)
42,5 kg
(93.7 lb)
43,5 kg
(95.9 lb)
40,1 kg
(88.4 lb)
41,1 kg
(90.6 lb)
Dimensões c x l x a
681 x 367 x 555 mm
(26.8 x 14.4 x 21.9 in)
681 x 367 x 783 mm
(26.8 x 14.4 x 30.8 in)
Frequência de rede 50/60 Hz
Tensão da rede 3 x 400 V
3 x 200–600 V
1 x 208/240 V
3 x 400 V
3 x 200–600 V
1 x 208/240 V
3 x 400 V
3 x 200–600 V
1 x 208/240 V
3 x 400 V
3 x 200–600 V
1 x 208/240 V
Tolerância de tensão de
alimentação
±10% -10/+6% ±10% -10/+6% ±10% -10/+6% ±10% -10/+6%
40% de ciclo de trabalho
[10 min/40 °C]
270 A 320 A
60% de ciclo de trabalho
[10 min/40 °C]
250 A 260 A
100% de ciclo de
trabalho
[10 min/40 °C]
210 A 240 A
Faixa de corrente de
soldagem
MIG/MAG 3–270 A
TIG 3– 270 A
MMA 10–270 A
Multiprocessos padrão
MIG/MAG 3-320 A
TIG 3-320 A
MMA 10-320 A
Multiprocessos padrão
MIG/MAG 3-320 A
sem Multiprocessos
Tensão de circuito aberto máx. 107 V
Faixa de tensão de
trabalho
MIG/MAG 14,2–27,5 V
TIG 10,1–20,8 V
MMA 20,4–30,8 V
Multiprocessos padrão
MIG/MAG 14,2-30,0 V
TIG 10,1-22,8 V
MMA 20,4-32,8 V
Multiprocessos padrão
MIG/MAG 14,2-30,0 V
sem Multiprocessos
Velocidade do arame 1–25 m/min/40–980 ipm
–
Avanço de arame Acionamento de 4 rolos
Diâmetro do arame 0,6–1,6 mm/0.023– 0.06 in
Grau de proteção IP23
Símbolo de
conformidade
CE, S, UKCA
CE, S,
UL/CSA
CE, S, UKCA
CE, S,
UL/CSA
CE, S, UKCA
CE, S,
UL/CSA
CE, S, UKCA
CE, S,
UL/CSA
Dados técnicos Fortis 270 e 320
A interface de usuário clara e, em particular,
o assistente de parâmetros de soldagem
dão suporte ao especialista em soldagem
durante todo o processo de soldagem.
Isso minimiza os erros e melhora a qualidade
da soldagem, reduzindo a taxa de rejeição.
Minimizar erros de soldagem
18
Graças ao novo conceito de carcaça,
uma proporção significativa dos com-
ponentes plásticos foi substituída por
alumínio reciclável. Como resultado,
estamos aumentando a proporção de
material reciclável para 53% no total.
Uma grande parte dos componentes
é, portanto, reciclável e ajuda na con-
servação de recursos.

Graças à fácil acessibilidade dos
componentes, especialmente do cabo
de energia e do painel de conexão, os
reparos podem ser realizados de for-
ma rápida e simples, o que minimiza o
tempo de inatividade. A alta propor-
ção de componentes substituíveis
também permite o uso prolongado
dos equipamentos.
Para aqueles que querem
economizar ainda mais energia, a
variante Fortis XT é a companhia
perfeita. Ela tem um fator de
potência mais alto, o que a torna
16% mais eficiente em termos
de energia do que as variantes
convencionais.
Economize eletricidade
com a variante XT
Consertar em vez de
jogar fora
Reciclar em vez de
descartar
Fortis 400 C
/GW
Fortis 400 C
/GW/XT
Fortis 400
/GW
Fortis 400/
GW/XT
Fortis 500
C/GW
Fortis 500
C/GW/XT
Fortis 500 /
GW
Fortis 500/
GW/XT
Peso
42,5 kg
(93.7 lb)
43,5 kg
(95.9 lb)
40,1 kg
(88.4 lb)
41,1 kg
(91.3 lb)
42,5 kg
(93.7 lb)
43,5 kg
(95.9 lb)
40,1 kg
(88.4 lb)
41,1 kg
(91.3 lb)
Dimensões c x l x a
681 x 367 x 783 mm
(26.8 x 14.4 x 30.8 in)
Frequência de rede 50/60 Hz
Tensão da rede 3 x 400 V
3 x 200–600 V
1 x 208/240 V
3 x 400 V
3 x 200 –600
V
1 x 208/240 V
3 x 400 V
3 x 200 – 600
V
1 x 208/240 V
3 x 400 V
3 x 200 – 600
V
1 x 208/240 V
Tolerância de tensão de
alimentação
±10% -10/+6% ±10% -10/+6% -10/+6% -10/+6% ±10% -10/+6%
40% de ciclo de trabalho
[10 min/40 °C]
400 A 500 A
60% de ciclo de trabalho
[10 min/40 °C]
360 A 430 A
100% de ciclo de
trabalho
[10 min/40 °C]
320 A 360 A
Faixa de corrente de
soldagem
MIG/MAG 3–400 A
TIG 3–400 A
MMA 10–400 A
opção com multiprocessos
MIG/MAG 3–400 A
sem multiprocessos
MIG/MAG 3–500 A
TIG 3–500 A
MMA 10–500 A
opção com multiprocessos
MIG/MAG 3–500 A
sem multiprocessos
Tensão de circuito aberto máx. 107 V
Faixa de tensão de
trabalho
MIG/MAG 14,2–34,0 V
TIG 10,1–26,0 V
MMA 20,4–36,0 V
opção com multiprocessos
MIG/MAG 14,2–34,0 V
sem multiprocessos
MIG/MAG 14,2–39,0 V
TIG 10,1–22,8 V
MMA 20,4–40,0 V
opção com multiprocessos
MIG/MAG 14,2–39,0 V
sem multiprocessos
Velocidade do arame 1–25 m/min/40–980 ipm
–
1–25 m/min/40–980 ipm
–
Avanço de arame Acionamento de 4 rolos Acionamento de 4 rolos
Diâmetro do arame 0,8–1,6 mm / 0.03–0.06 in 0,8–1,6 mm / 0.03–0.06 in
Grau de proteção IP23
Símbolo de conformidade CE, S, UKCA CE, S, UL/CSA CE, S, UKCA
CE, S,
UL/CSA
CE, S, UKCA
CE, S,
UL/CSA
CE, S, UKCA
CE, S,
UL/CSA
Todos os dados técnicos em
www.fronius.com/Fortis
Dados técnicos Fortis 400 e 500
19
O
 t
ex
to
 e
 a
s
im
ag
e
n
s
e
st
ão
 d
e
 a
co
rd
o
 c
o
m
 o
 p
ad
rã
o
 t
é
cn
ic
o
 n
o
 m
o
m
e
n
to
 d
a
im
p
re
ss
ão
. S
u
je
it
o
 a
 a
lt
e
ra
çõ
e
s.
To
d
as
 a
s
in
fo
rm
aç
õ
e
s
e
st
ão
 s
u
je
it
as
 a
 a
lt
e
ra
çõ
e
s
se
m
 a
vi
so
 p
ré
vi
o.
 I
se
n
çã
o
 d
e
 q
u
al
q
u
e
r
re
sp
o
n
sa
b
il
id
ad
e.
 D
ir
e
it
o
s
au
to
ra
is
 ©
 2
0
2
5
 F
ro
n
iu
sT
M
. T
o
d
o
s
o
s
d
ir
e
it
o
s
re
se
rv
ad
o
s.
Características
Fortis
270 C/G
Fortis
320 C/G
Fortis
320 C/GW
Fortis
320/GW
Fortis
400 C/GW
Fortis
400/GW
Fortis
500 C/GW
Fortis
500/GW
Estrutura do sistema
Compact – – –
Avanço de arame
externo
– – – – –
Refrigeração a gás
Refrigerado a água – – opcional
Variantes da tensão
de rede
400 V
XT 200–600V
600 V – – – – – –
Operação monofásica
(somente para as
variantes XT)
até 240 A – – – – – – –
até 270 A – – – – –
até 320 A – – – –
Adequada para
gerador
somente na varian-
te XT
Multiprocesso
TIG opcional – opcional –
MMA opcional – opcional –
CEL (variante XT)
Conectividade
Bluetooth
WLAN
NFC opcional
Ethernet opcional
Gerenciamento de
dados
WeldCube Air
WeldCube Premium
opcional
WeldCube Navigator opcional
SmartManager
Opções
Duo – – – – –
Controle remoto
com fio
Controle remoto
sem fio
Caixa de ferramentas– –
Organizador
Sensor de fluxo – –
Suporte da tocha de
solda
AI IO * ** * ** *
* Opção TIG Multi Connector necessária **Opção TIG Multi Connector ou MP necessária
Síntese funcional da Fortis
Fronius International GmbH
Froniusplatz 1
4600 Wels
Austria
T +43 7242 241-0
F +43 7242 241-95 39 40
sales@fronius.com
www.fronius.com
Fronius do Brasil Comércio
Rua José Martins Fernandes, 601
Galpão 1,2,3
Batistini
São Bernardo do Campo - SP
CEP: 09843-400
Brasil
T +55 11 3563-38 00
sac@fronius.com
www.fronius.com.br
P
T
 s
e
te
m
b
ro
 2
0
2
5
