TPS/i
Robotics
2
Onde inovação e
desempenho de
ponta se fundem

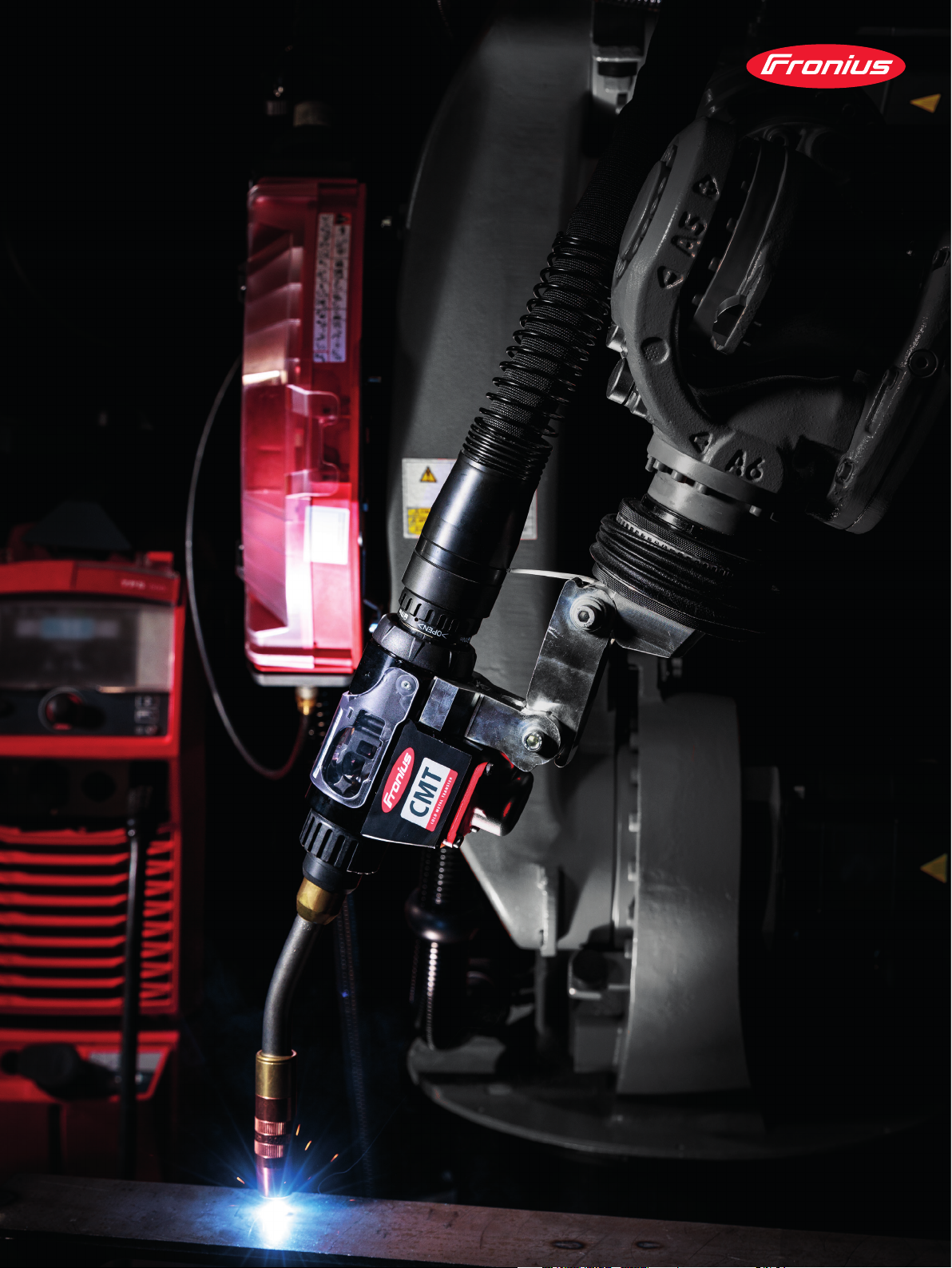

Soldagem
com robô
3
 – Cordões de solda precisos
 – Baixa rejeição
 – Eficiência energética
 – Tempo de inatividade
minimizado graças à
manutenção simples
Soldagem
com robô
Força inovadora e proximidade com o cliente
combinadas de uma maneira única: Desde a
década de 1990, estamos revolucionando o
setor com soluções pioneiras para a soldagem
assistida por robôs.
Ao tornar coisas boas ainda melhores, não
desenvolvemos apenas sistemas de soldagem,
mas também criamos soluções que expandem as
possibilidades da soldagem com robô automatizada.
Graças ao controle inteligente e um arco voltaico
estável, obtemos um cordão de solda de alta qualidade.
Soluções de software para integração mais simples
bem como registro e análise de dados de soldagem
complementam nossos sistemas.
4
Eficiência e
precisão
5
Eficiência e
precisão
Nosso sistema de soldagem é versátil.
Seja alumínio, CrNi ou aço: O TPS/i
garante ótimas juntas soldadas. Com
nossas soluções, você desfruta de
flexibilidade ao mesmo tempo em que se
encontra perfeitamente equipado para
desafios futuros. O resultado: cordões de
solda perfeitos com excelente suporte.
O TPS/i permite a comunicação
rápida e descomplicada com robôs
de diferentes fabricantes, garantindo
assim uma rápida integração do
sistema de soldagem.
A funcionalidade do sistema pode ser
rapidamente expandida com o uso de
opções de software e pacotes de soldagem.
Polivalente para
todas as aplicações
Pronto para uso
rapidamente
Fácil de
atualizar
A conversão de uma máquina de solda
manual para um sistema de soldagem por
robô é rápida e fácil. Todas as interfaces
padrão comuns estão disponíveis para
seleção.
O WeldCube como ferramenta central
conecta e monitora todas as máquinas de
solda na produção. Um eventual requisito
de documentação é preenchido e a análise
dos dados do processo específicos do
componente permitem a exploração do
potencial de otimização em uma linha de
produção.
Transformação para
máxima eficiência
Visão geral da
produção
Suas vantagens
6
Equipado com duas ou três velocidades de arame
perfeitamente sincronizadas, o sistema PushPull
garante uma alimentação extremamente precisa.
O alimentador de arame exato forma a base
para uma estabilidade do processo elevada,
especialmente para longas distâncias de
alimentação de arame e aplicações com ligas de
alumínio ou CuSi.
Versátil
e preciso
PushPull
Sistemas
7
Push
Fácil manuseio e baixa manutenção: O sistema é mais
comumente usado em aplicações como CrNi e aço,
nas quais são necessárias qualidade consistente e alta
disponibilidade do sistema. Os sistemas de assistência
dos processos LSC e PMC contribuem para resultados
de soldagem excepcionais.
Resultados perfeitos
e confiáveis
Sistemas
8
Graças aos pacotes modulares de soldagem, soluções
personalizadas podem ser desenvolvidas de forma rápida e
eficiente. O TPS/i pode ser adaptado de forma flexível aos
requisitos específicos da tecnologia de soldagem. As opções
de pacotes base incluem o processo padrão ou o processo de
pulso. Para tarefas de soldagem mais exigentes, há pacotes
de soldagem adicionais disponíveis como LSC, PMC ou CMT.
Graças à interação ideal dos processos de soldagem e os
estabilizadores inteligentes para penetração de solda e o
comprimento do arco voltaico, a produção é mais rápida e de
alta qualidade, que reduz as rejeições ao mínimo.
Pacotes de
soldagem
100% compatível com nosso
Padrão LSC Impulso PMC CMT
Á
re
as
 d
e
ap
li
ca
çã
o
Espessura da chapa
de até 1 mm
● ● ● ○ ○ ● ● ● ● ○ ● ● ○ ○ ○ ● ● ● ○ ○ ● ● ● ● ●
Espessura da chapa
de 1-3 mm
● ● ● ○ ○ ● ● ● ○ ○ ● ● ● ○ ○ ● ● ● ● ○ ● ● ● ● ●
Espessura da chapa a partir
de 3 mm
● ● ● ○ ○ ● ● ● ● ○ ● ● ● ● ○ ● ● ● ● ● ● ● ● ○ ○
Soldagem na posição ● ● ● ○ ○ ● ● ● ● ○ ● ● ○ ○ ○ ● ● ● ● ○ ● ● ● ● ●
Velocidade de soldagem ● ● ● ○ ○ ● ● ● ● ○ ● ● ● ● ○ ● ● ● ● ● ● ● ● ● ●
Soldagem com 100% CO2 ● ● ● ○ ○ ● ● ● ● ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● ● ● ● ●
Prevenção de respingos ● ● ○ ○ ○ ● ● ● ● ○ ● ● ● ○ ○ ● ● ● ● ○ ● ● ● ● ●
Passes de raiz mecanizados ● ● ● ○ ○ ● ● ● ● ○ ● ● ● ○ ○ ● ● ● ● ○ ● ● ● ● ●
M
at
er
ia
is
Aço ● ● ● ● ○ ● ● ● ● ○ ● ● ● ● ○ ● ● ● ● ● ● ● ● ● ●
CrNi ● ● ● ○ ○ ● ● ● ○ ○ ● ● ● ● ○ ● ● ● ● ● ● ● ● ● ●
Alumínio ● ○ ○ ○ ○ ○ ○ ○ ○ ○ ● ● ● ● ○ ● ● ● ● ● ● ● ● ● ●
Materiais especiais ● ● ○ ○ ○ ● ● ● ○ ○ ● ● ● ○ ○ ● ● ● ● ○ ● ● ● ● ●
9
Pacotes de
soldagem
Cold Metal Transfer: A forma de
desprendimento da gota bastante
específica reduz a aplicação de
calor. A movimentação reversa
do fio também garante menor
formação de respingos.
99%
33%
menos respingos*
menor aplicação
de calor*
O arco voltaico estável com
movimento reverso do fio
CMT
 – Perfeitamente adequado para aços de alta resistência
 – Resistente a interferências externas (troca de stickout,
superfície da peça)
 – Adequado para 100% CO
2
 – Apesar da alta velocidade, a mesma penetração de solda
 – Junção rápida na área de chapas finas
 – Ignição perfeita (SFI, Spatter-free ignition)
Arco voltaico
incrivelmente estável
Soldagem rápida
*em condições de laboratório
10
O Pulse Multi Control, com sua
característica de pulso otimizada,
garante cordões de solda de alta
qualidade com velocidades de
soldagem elevadas.
O arco voltaico de impulso otimizado
PMC
 – Maior estabilidade do processo por meio de estabilizadores
de comprimento do arco voltaico e estabilizador de
penetração de solda
 – Ignição livre de respingos (SFI, Spatter-free ignition)
 – Soldagem vertical otimizada sem movimento oscilante devido
à mistura de PMC
 – Escala de costura tipo TIG através do PMC
Alta qualidade e
aparência da costura
de solda
*em comparação com ao processo
de soldagem de impulso
 – Maior consistência na penetração de solda
 – 15% mais velocidade de corte
 – 15% menos rendimento de energia
Características
de soldagem
aperfeiçoadas*
11
O arco voltaico curto modificado Low Spatter Control: A reignição suave
apresenta uma significativa diferença em
relação ao arco voltaico curto padrão.
Nesse ponto, o curto-circuito é eliminado
em um nível de corrente baixo. O resultado:
um processo de soldagem estável.LSC
 – Muito adequado para aplicações de soldagem em
posições restritas
 – A soldagem na posição vertical descendente é
apoiada de forma ideal pelas propriedades do L SC
 – O poderoso arco voltaico garante a cobertura ideal
da raiz nas posições sobre a cabeça
Soldagem até
4,5x mais rápida**
**em comparação com
passe de raiz TIG
***em comparação com arco voltaico padrão a uma
velocidade do arame de 6 m/min, 5 mm aço carbono
 – Redução do retrabalho
 – Menor consumo de material de adição
 – Menor rejeição
 – Menor necessidade de limpeza e economia nas
peças de desgaste
Até 75% menos
respingos***
Sistemas de
assistência
Soldagem mais rápida
e precisa com
Colocamos as conexões
no centro das atenções
– entre pessoas, setores
e metais. Saiba mais
aqui.
www.fronius.com/
welding/aboutus
Conectados
pela soldagem Unidos
pela paixão
12
Nossos sistemas de
assistência, como Tea-
chMode, TouchSense,
WireSense e SeamTra-
cking, otimizam ainda
mais o processo de
soldagem, economi-
zando tempo, evitando
colisões, compensando
as tolerâncias e aumen-
tando a confiabilidade
do processo.
WireSense
utiliza o eletrodo de arame como sensor
TeachMode
mantém o stickout constante
SeamTracking
Rastreamento de costura durante a soldagem
TouchSense
Alinhamento perfeito
com o componente
Short Circuit
Detection
Dispositivos de fixação imprecisos e diferenças mínimas de material
têm um impacto negativo no resultado da soldagem, resultando
em retrabalho dispendioso e demorado. Com WireSense, esses
problemas deixam de existir. O eletrodo de arame mede os desviosdos componentes, como fendas de ar variáveis ou tolerâncias de
fixação e transmite os valores para o robô.
A função de retração do eletrodo de arame oferece várias vantagens
para a programação eficiente das posições de soldagem no robô.
O recuo antes de uma colisão evita que o arame se dobre, o que
mantém o stickout definido constante. Isso economiza uma
quantidade considerável de tempo, pois as correções manuais não
são mais necessárias, enquanto a qualidade da soldagem permanece
constante. O sistema também é compatível com todos os materiais
adicionais comuns, o que aumenta a flexibilidade e a eficiência do
processo de soldagem.
O sistema de assistência do robô SeamTracking atua ativamente
durante o processo de soldagem. O robô corrige automaticamente
o curso da costura com base nos parâmetros alterados usando
movimentos de pêndulo. Isso garante
o rastreamento preciso do curso da costura,
o que evita erros de soldagem devido à tensão
e às tolerâncias dos componentes.
Antes do processo de solda-
gem, a posição exata da peça
de trabalho é determinada pela
varredura com um arame ou
bico de gás. Isso permite que o
controlador do robô equalize a
posição do componente.
O sistema de solda detecta
o acúmulo de respingos
de solda dentro do bico de
gás. As rotinas de limpeza
podem ser otimizadas e a
confiabilidade do processo
pode ser aumentada.
Unidos
13
14
Previsão
Sistema de soldagem com
Smartmanager
Gerenciamento das máquinas de solda digitais
O Smartmanager é uma solução baseada na web no
campo da tecnologia de soldagem. Como parte do
sistema de soldagem, o Smartmanager permite opções de
configuração ampliadas. A aquisição e o controle de dados
minimizam os tempos de parada e fornecem informações
detalhadas sobre o desempenho do sistema de soldagem.
Administração eficiente
e fácil
 – Acesso conveniente: Gerencie todo o sistema e todas as
configurações pelo computador ou tablet
 – Documentação de dados abrangente: Obtenha a
documentação completa dos dados com a função de
exportação em um piscar de olhos
 – Visualização de sinais e visão geral do sistema: Tenha
uma visão geral de todos os sinais e do sistema
 – Gerenciamento eficiente do trabalho: Crie, compare e
edite trabalhos de forma rápida e fácil
 – Sempre atualizado: Mantenha-se sempre atualizado com
as últimas novidades
 – Backup e restauração: Backup simples em caso de
substituição do hardware para uma recuperação perfeita
15
Previsão Gerenciamento de usuários
Gerenciamento de dados de
soldagem WeldCube
Você está se perguntando como pode atribuir ou
gerenciar permissões para vários sistemas de
soldagem de forma centralizada? O Central User
Management, uma solução autônoma do portfólio
do WeldCube, é a resposta para esse problema.
Graças ao TPS/i integrado no sistema de autorização,
é possível conceder direitos individuais aos seus
usuários. Ao realizar o login com o cartão-chave ou
porta-chaves, o sistema reconhecerá imediatamente
o que a pessoa tem permissão para fazer, e o que
não tem. Com poucos cliques, é possível centralizar
e definir os direitos dos usuários para um ou vários
sistemas de soldagem. Todos os sistemas em rede
recebem a transmissão automaticamente.
Com o portfólio de software WeldCube, estamos
expandindo nossos sistemas de soldagem em todo
o processo de produção da tecnologia de soldagem.
Workflows simplificados, fluxos de trabalho
estruturados, integração mais rápida de profissionais
não experientes e soldagem em conformidade com
as normas ajudam os usuários na fabricação manual
de soldagem. Somos seu parceiro para qualidade
de soldagem perfeita, maior produtividade e
transparência. Com o sistema de soldagem correto e a
solução de software adequada, você já está preparado
hoje para os desafios de amanhã e pode liberar todo o
seu potencial de soldagem de forma ideal.
Integração simples das
máquinas de solda via
LAN/WLAN
Mais informações em
www.fronius.com/tpsi-robotics
P
B
 s
et
e
m
b
ro
 2
0
25
Fronius International GmbH
Froniusplatz 1
4600 Wels
Austria
T +43 7242 241-0
F +43 7242 241-95 39 40
sales@fronius.com
www.fronius.com
Fronius do Brasil Comércio
Rua José Martins Fernandes, 601
Galpão 1,2,3
Batistini
São Bernardo do Campo - SP
CEP: 09843-400
Brasil
T +55 11 3563-38 00
sac@fronius.com
www.fronius.com.br
nossas
ações
Graças ao seu design modular e aos pacotes de
software personalizados, o TPS/i pode ser facilmente
adaptado aos requisitos individuais de soldagem e,
assim, recursos valiosos podem ser conservados.
Menor consumo e menos respingos de solda: Proces-
sos de soldagem otimizados, como CMT ou LSC, aju-
dam a reduzir os respingos de solda em até 75%*. Por
um lado, isso significa que é necessário menos mate-
rial de enchimento de solda. Por outro lado, o retraba-
lho demorado e de alto custo é reduzido. Dessa forma,
contribuímos com tecnologias de ponta para aliviar
a carga sobre as pessoas e o meio ambiente e para
garantir um futuro digno para as gerações futuras.
*em comparação com o processo de soldagem convencional
Sustentabilidade determinada
O
 t
ex
to
 e
 a
s
im
ag
e
n
s
e
st
ão
 d
e
 a
co
rd
o
 c
o
m
 o
 p
ad
rã
o
 t
é
cn
ic
o
 n
o
 m
o
m
e
n
to
 d
a
im
p
re
ss
ão
. S
u
je
it
o
 a
 a
lt
e
ra
çõ
e
s.
A
p
e
sa
r
d
a
e
d
iç
ão
 c
u
id
ad
o
sa
, t
o
d
as
 a
s
in
fo
rm
aç
õ
e
s
n
ão
 s
ão
 g
ar
an
ti
d
as
 -
 r
e
sp
o
n
sa
b
il
id
ad
e
 e
xc
lu
íd
a.
 D
ir
e
it
o
s
au
to
ra
is
 ©
 2
0
2
5
 F
ro
n
iu
sT
M
. T
o
d
o
s
o
s
d
ir
e
it
o
s
re
se
rv
ad
o
s.
A Fronius está ativa e presente em quase
todos os países do mundo. Com 34 em-
presas internacionais da Fronius, parcei-
ros de vendas/serviços e representantes
em mais de 60 países, estamos sempre
disponíveis para nossos clientes. Nossa
rede global de vendas e serviços garante
o melhor atendimento ao cliente. Em
caso de necessidade, o suporte rápido
minimiza o tempo de inatividade e eco-
nomiza custos.
A mais alta qua-
lidade de serviço
Parceiro confiável e
presença global
