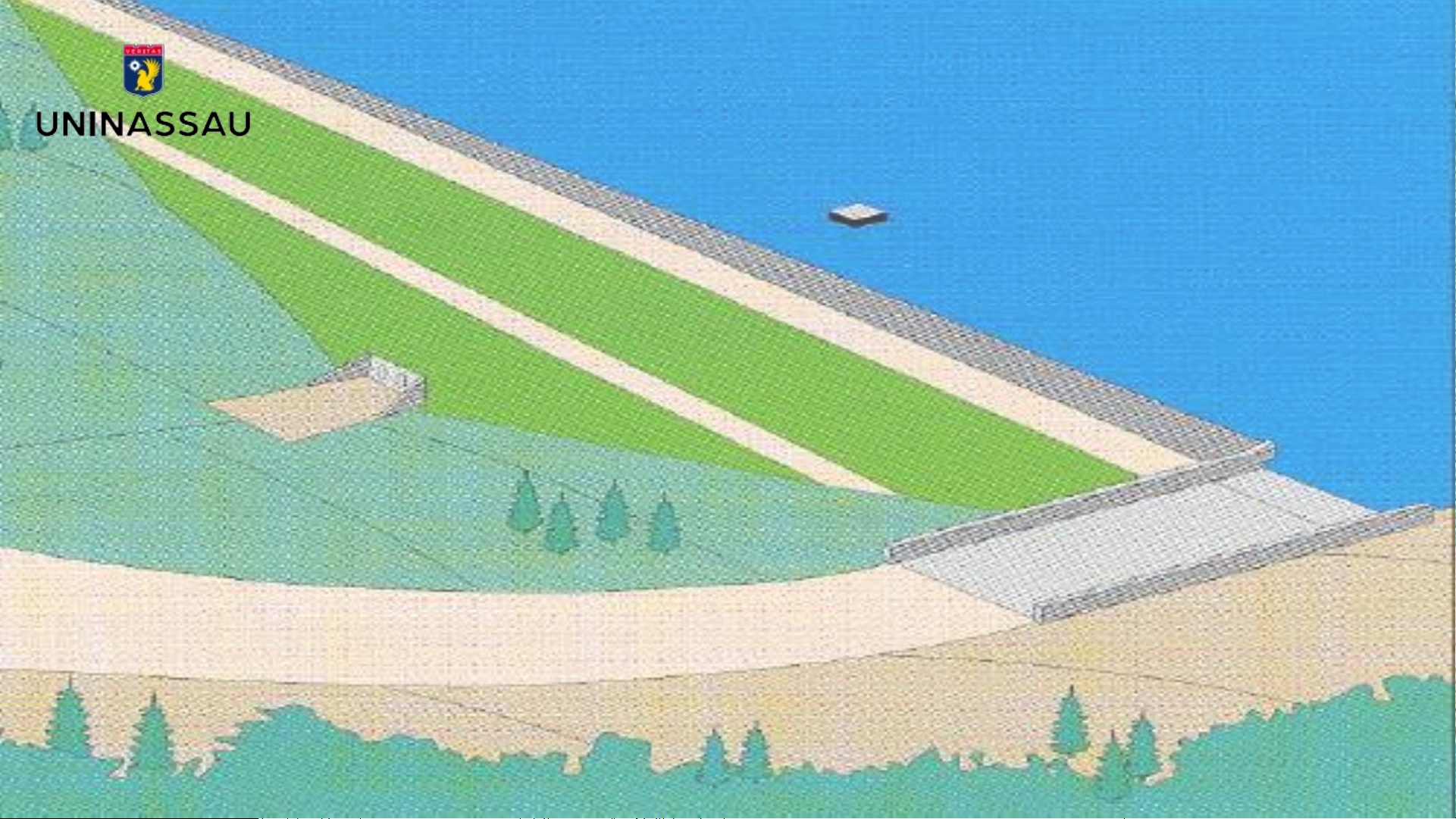

INTRODUÇÃO A BARRAGENS
Campus Cacoal
Esp. Luís Fernando Nascimento Tozi
E n g e n h a r i a C i v i l
( 2 0 2 6 . 1 )
P R O F E S S O R :
PROGRAMA
I – Definições gerais;
II – Elementos de uma barragem;
III – Tipos de barragens;
IV – Escolha do tipo de barragem.
I – Definições gerais
Conceito
QUAL A DIFERENÇA ENTRE
BARRAGEM E AÇUDE?
BARRAGEM: é toda estrutura
destinada a barrar, superficial ou
subterraneamente, uma
corrente natural de água,
causando a acumulação desta.
AÇUDE (do Árabe ASSUD): é um
termo regional designado para o
conjunto formado pela
barragem, reservatório e obras
complementares (e.g. tomada
de água, sangradouro, sistema
de desvio etc.)
Finalidade
Regularizar o regime hidrológico
Rios
Período de chuvoso;
Período de estiagem;
Finalidade
Abastecimento de água
Açude Castanhão
Eixão das águas - Ceará
4,2 milhões de beneficiários
Finalidade
Piscicultura
Finalidade
Aproveitamento hidroelétrico
Finalidade
Amortecimento de cheias
Finalidade
Irrigação
Finalidade
Lazer
Finalidade
Mineração
II – Elementos de uma barragem
Elementos de uma seção
Elementos de uma seção
Elementos de uma seção
Montante
Jusante
Ombreira esquerda
Seção transversal
Ombreira direita
Elementos de uma seção
Elementos de uma seção
Fundação
Escavação para regularização do terreno
Elementos de uma seção
Fundação
Escavação da fundação da barragem, consiste na escavação de uma trincheira, na
região central onde irá ficar a barragem
Elementos de uma seção
Fundação
Trincheira (Cut-Off) - Permite a retirada de todo material permeável. Escavar até chegar
no material impermeável.
Elementos de uma seção
Fundação
Rocha
Aluvião
Maciço
Elementos de uma seção
Fundação
Percolação da água
Percolação da água
Problemas
Elementos de uma seção
Fundação
Problemas
• Perda considerável do volume de água do reservatório;
• Risco de anomalia no solo.
Elementos de uma seção
Fundação
Uma barragem sem controle
do fluxo pela fundação pode
apresentar ineficiência de
armazenamento e até mesmo
anomalias que geram a
ruptura.
Elementos de uma seção
Fundação
Elementos de uma seção
Fundação
Trincheira
Elementos de uma seção
Fundação
Trincheira
Elementos de uma seção
Fundação
Trincheira
Preenchimento com solo
bem impermeável, solo
argiloso
Elementos de uma seção
Maciço
Montante
Elementos de uma seção
Maciço
Núcleo - Tende a ser um material mais argiloso;
Espaldar - Pode ser um material areno-argiloso, material com menos permeabilidade.
ATIVIDADE
Pesquisar os tipos de solos utilizados em barragens e
onde são aplicados.
Entrega via Teams.
Slides ilustrativos dos solos e de onde estão sendo
aplicados.
