Tipos de Turbinas e Pressões de Operação

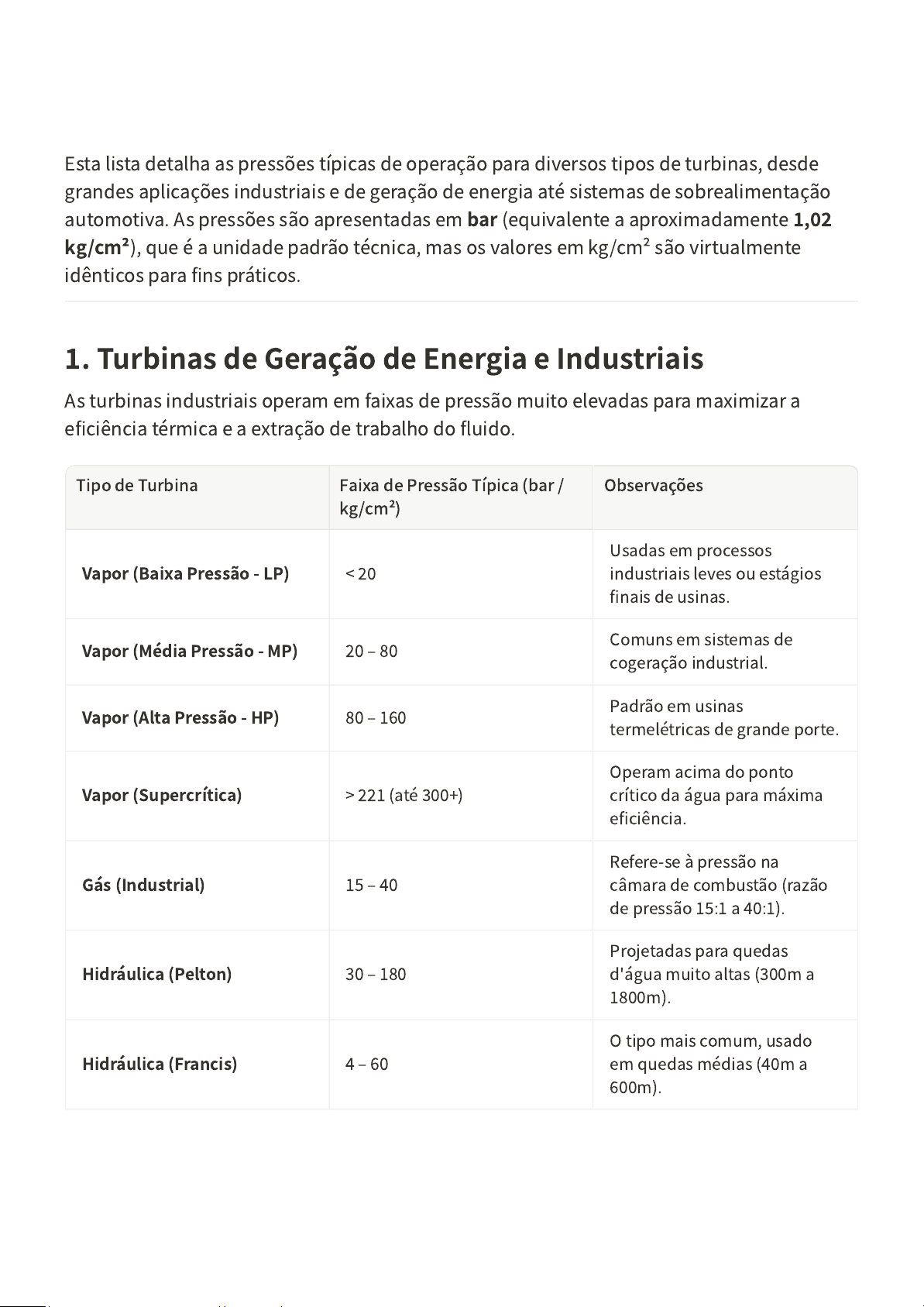

Esta lista detalha as pressões típicas de operação para diversos tipos de turbinas, desde
grandes aplicações industriais e de geração de energia até sistemas de sobrealimentação
automotiva. As pressões são apresentadas em bar (equivalente a aproximadamente 1,02
kg/cm²), que é a unidade padrão técnica, mas os valores em kg/cm² são virtualmente
idênticos para fins práticos.
1. Turbinas de Geração de Energia e Industriais
As turbinas industriais operam em faixas de pressão muito elevadas para maximizar a
eficiência térmica e a extração de trabalho do fluido.
Tipo de Turbina Faixa de Pressão Típica (bar /
kg/cm²)
Observações
Vapor (Baixa Pressão - LP) 221 (até 300+)
Operam acima do ponto
crítico da água para máxima
eficiência.
Gás (Industrial) 15 ‒ 40
Refere-se à pressão na
câmara de combustão (razão
de pressão 15:1 a 40:1).
Hidráulica (Pelton) 30 ‒ 180
Projetadas para quedas
d'água muito altas (300m a
1800m).
Hidráulica (Francis) 4 ‒ 60
O tipo mais comum, usado
em quedas médias (40m a
600m).
2. Turbocompressores e Superchargers (Automotivos)
Diferente das turbinas de potência, os turbocompressores e superchargers são usados para
comprimir o ar de admissão do motor. A pressão mencionada aqui é a pressão de "boost"
(pressão acima da atmosférica).
Turbocompressores (Acionados por Gases de Escape)
Superchargers (Acionados Mecanicamente)
Hidráulica (Kaplan) 0,2 ‒ 4
Usadas em grandes volumes
de água com baixa queda (até
40m).
Aplicação Pressão de Boost (bar /
kg/cm²)
Características
Motores a Gasolina (Origem) 0,5 ‒ 1,2
Limitados pela detonação
(batida de pino). Carros
esportivos podem chegar a
1,5 bar.
Motores a Gasolina
(Preparados)
1,5 ‒ 3,0+
Exigem combustíveis
especiais e reforço interno do
motor.
Motores Diesel (Leves) 1,0 ‒ 2,0
Motores diesel suportam mais
pressão por não terem risco
de detonação prematura.
Motores Diesel
(Caminhões/Pesados)
2,0 ‒ 4,5
Caminhões modernos usam
pressões altas para torque
máximo e eficiência.
Diesel de Alta Performance
(Drag)
5,0 ‒ 10,0+
Casos extremos de
competição com múltiplos
estágios de turbo.
Tipo de Supercharger Pressão de Boost (bar /
kg/cm²)
Observações
3. Resumo Comparativo de Pressões Máximas
Para facilitar a visualização, a tabela abaixo compara os limites superiores de pressão que
cada tecnologia pode atingir em condições normais ou extremas.
Roots / Twin-Screw (Rua) 0,3 ‒ 0,8
Focados em torque imediato
desde baixas rotações.
Centrífugo 0,5 ‒ 1,5
A pressão sobe
exponencialmente com a
rotação do motor.
Top Fuel / Dragster 4,0 ‒ 5,0
Consomem centenas de
cavalos apenas para serem
acionados.
Categoria Tipo Pressão Máxima Estimada
(kg/cm²)
Extrema Industrial Turbina a Vapor Supercrítica 350
Alta Queda Turbina Hidráulica Pelton 180
Potência Térmica Turbina a Gás (Combustão) **45
Diesel Pesado Turbo de Caminhão 4,5
Performance Gasolina Turbo de Carro de Rua 1,5
Nota Técnica: 1 bar é aproximadamente a pressão atmosférica ao nível do mar. Quando
um manômetro de turbo marca "1.0 bar", o motor está recebendo o dobro da pressão
atmosférica total (2.0 bar absolutos).
