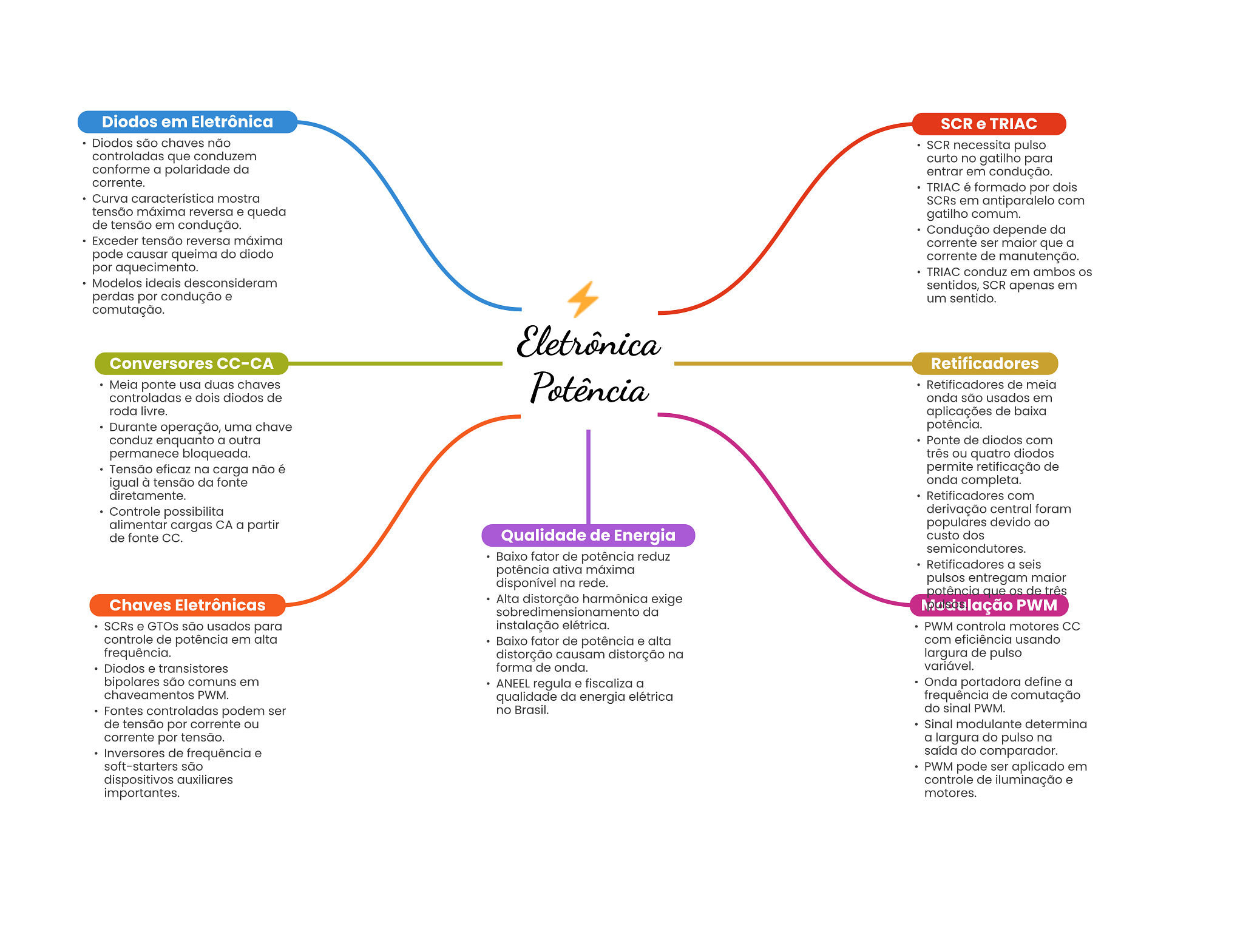

Mapa Mental - Eletrônica Potência

Prévia do material em texto

Diodos em Eletrônica SCR e TRIAC Diodos são chaves não SCR necessita pulso controladas que conduzem curto no gatilho para conforme a polaridade da entrar em condução. corrente. TRIAC é formado por dois Curva característica mostra SCRs em antiparalelo com tensão máxima reversa e queda gatilho comum. de tensão em condução. Condução depende da Exceder tensão reversa máxima corrente ser maior que a pode causar queima do diodo corrente de manutenção. por aquecimento. TRIAC conduz em ambos OS Modelos ideais desconsideram sentidos, SCR apenas em perdas por condução e um sentido. comutação. Eletrônica Conversores CC-CA Retificadores Meia ponte usa duas chaves controladas e dois diodos de Potência Retificadores de meia onda são usados em roda livre. aplicações de baixa Durante operação, uma chave potência. conduz enquanto a outra Ponte de diodos com permanece bloqueada. três ou quatro diodos Tensão eficaz na carga não é permite retificação de igual à tensão da fonte onda completa. diretamente. Retificadores com Controle possibilita derivação central foram alimentar cargas CA a partir populares devido ao de fonte CC. Qualidade de Energia custo dos semicondutores. Baixo fator de potência reduz Retificadores a seis potência ativa máxima disponível na rede. pulsos entregam maior potência que de três Chaves Eletrônicas Alta distorção harmônica exige sobredimensionamento da PWM SCRs e GTOs são usados para instalação elétrica. PWM controla motores CC controle de potência em alta Baixo fator de potência e alta com eficiência usando frequência. distorção causam distorção na largura de pulso Diodos e transistores forma de onda. variável. bipolares são comuns em ANEEL regula e fiscaliza a Onda portadora define a chaveamentos PWM. qualidade da energia elétrica frequência de comutação Fontes controladas podem ser no Brasil. do sinal PWM. de tensão por corrente ou Sinal modulante determina corrente por tensão. a largura do pulso na Inversores de frequência e saída do comparador. soft-starters são PWM pode ser aplicado em dispositivos auxiliares controle de iluminação e importantes. motores.
